Sterowanie piecem akumulacyjnym Dimplex (akumulacyjnymi)

Strona 1 / 2
  RSS
Sosnaone
(@sosnaone)
Początkujący

Cześć wszystkim. Na szybko nie znalazłem odpowiedzi na forum. Pytanie mam odnośnie możliwości współpracy sterowania zegarowego z Domoticzem. Chodzi o zaprogramowanie zegara, który będzie ładował piece akumulacyjne. Posiadam 2 takie piece, jeden 1-fazowy, drugi 3-fazowy (siła). Czy kojarzy ktoś jakieś przekaźniki które będzie można podłączyć do systemu aby móc tym sterować?

Cytuj
Dodane : 16/12/2019 11:32 am
Tagi tematu
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@fb_-slawomirsosnowski Takie piece to przez styczniki najlepiej podłączyć  a cewki styczników można wysterować nawet przez sonoff basic .  Jak nie wiesz jak to spiąć to pisz . Rozumiem że ustawienie harmonogramów w domoticz nie stanowi problemu.

OdpowiedzCytuj
Dodane : 16/12/2019 12:14 pm
Sosnaone
(@sosnaone)
Początkujący

@isom Dziękuję za szybką odpowiedź. Przede mną długa droga, Muszę jeszcze nabyć drogą kupna Malinkę, później pokonfigurować domoticza itp. Dopiero zaczynam przygodę z inteligentnym domem (a właściwie mieszkaniem). Jestem zielony w tych sprawach i na pewno będę musiał napisać niejeden post. Obecnie czekam na bramkę Aqara w wersji HomeKit + kilka czujników, to też będę chciał wrzucić do domoticza jak się da. Jeśli jest gdzieś wszystko rozpisane to bardzo fajnie 🙂 Liczę na pomoc. Dziękuję.

OdpowiedzCytuj
Dodane : 16/12/2019 12:24 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

Polecam Smarticz , masz wszystko skonfigurowane , wystarczy wgrać na kartę i działa . Kup sobie na początek jakiś moduł Shelly bo można go dodać bez zmiany softu , wystarczy dodać  wtyczkę ( opis na forum ) i wszystko stanie się prostsze 🙂

OdpowiedzCytuj
Dodane : 16/12/2019 12:30 pm
Sosnaone
(@sosnaone)
Początkujący

@isom

No i fajnie. Czy malina w najnowszej wersji będzie dobra? Zastanawiam się nad ilością RAM, przyszłościowo 4 GB będzie dobrze?

OdpowiedzCytuj
Dodane : 16/12/2019 12:32 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@fb_-slawomirsosnowski Najnowsza wersja Maliny będzie ok , ale z RAM 2 GB , a różnicę w cenie wykorzystaj na zakup dobrej jakości karty mikroSD . 4GB RAM nie wykorzystasz nigdy , chyba że będziesz chciał robić z tej maliny serwer NAS co nie jest do końca dobrym pomysłem. Ja na wersji 3B+ mam 1 GB , działa na tym Kilka serwisów , Unifi Controler , Radio internet i nie wykorzystuję tej pamięci nawet w 75 procentach , więc cały czas marnuje się 25% . Przy 2 GB marnowało by się znacznie więcej.

OdpowiedzCytuj
Dodane : 16/12/2019 6:54 pm
Sosnaone
(@sosnaone)
Początkujący

@isom

Hej, malina jedzie do paczkomatu. Dziękuję za wskazówki. Niedługo będę bardziej upierdliwy, pewnie będę miał trochę pytań 🙂

Jakich informacji potrzebujesz aby pomóc mi bardziej co do podpięcia stycznika do sonoffa? Nie jestem do końca dobry, właściwie się nie znam. Czy stycznik steruje również piecem 3-fazowym? Czy zdjęcie takiego stycznika pomoże, czy zdjęcie podłączenia do zegara?

OdpowiedzCytuj
Dodane : 24/12/2019 9:13 am
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@sosnaone jak te piece już działają i podłączał je rozsądny elektryk to pewnie już są sterowane przez styczniki , najlepiej zrób fotki rozdzielni i podłączeń przy piecach.

OdpowiedzCytuj
Dodane : 24/12/2019 12:31 pm
Sosnaone
(@sosnaone)
Początkujący

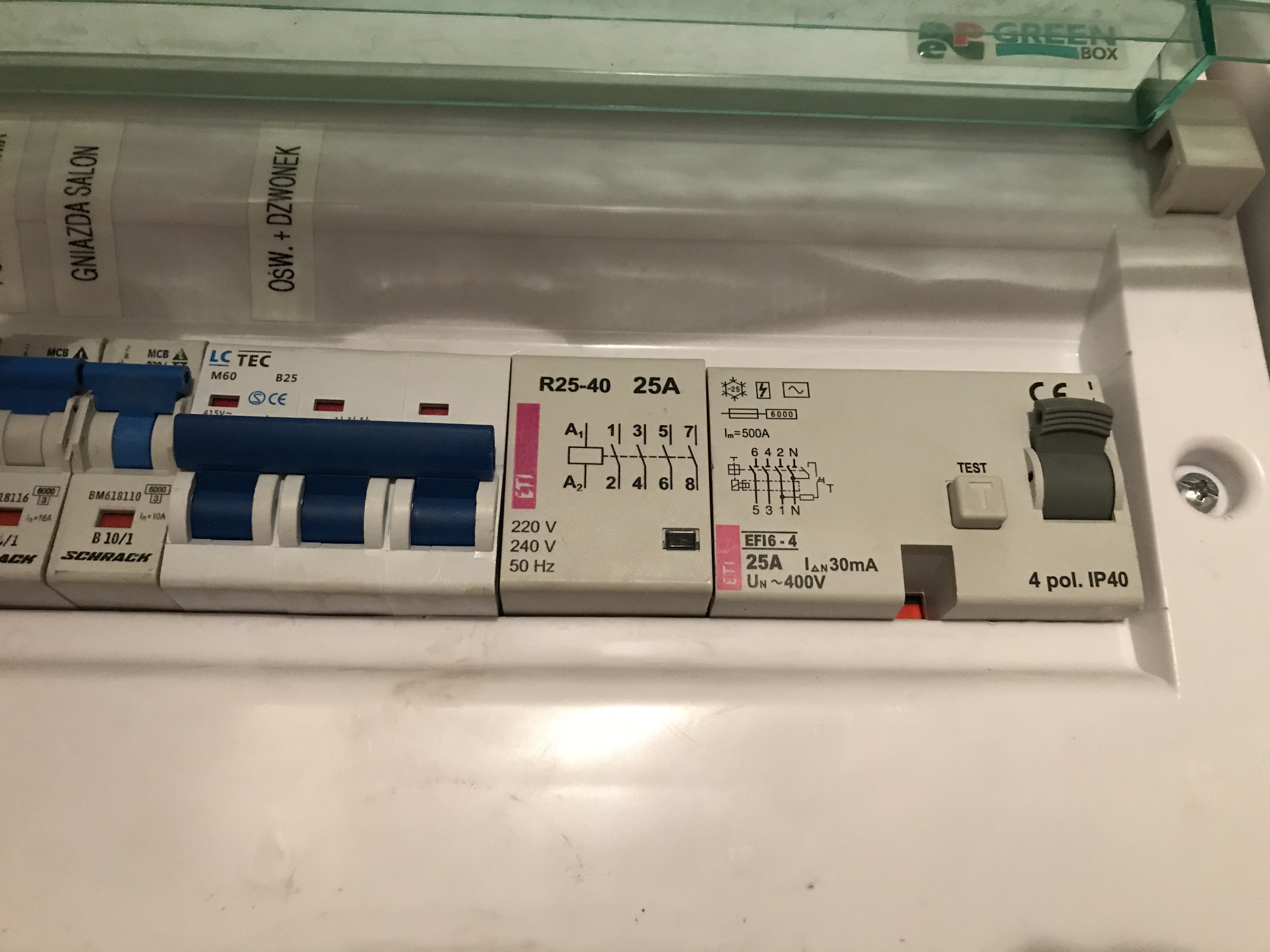

Tak. Piece już są podłączone. Działają jakiś czas. Na chwilę obecną mam tylko zdjęcie z pokrywą. Jutro zjadę do domu to podeślę więcej fotek.

Wesołych Świąt dla Ciebie i ekipy Smartnego Domu.

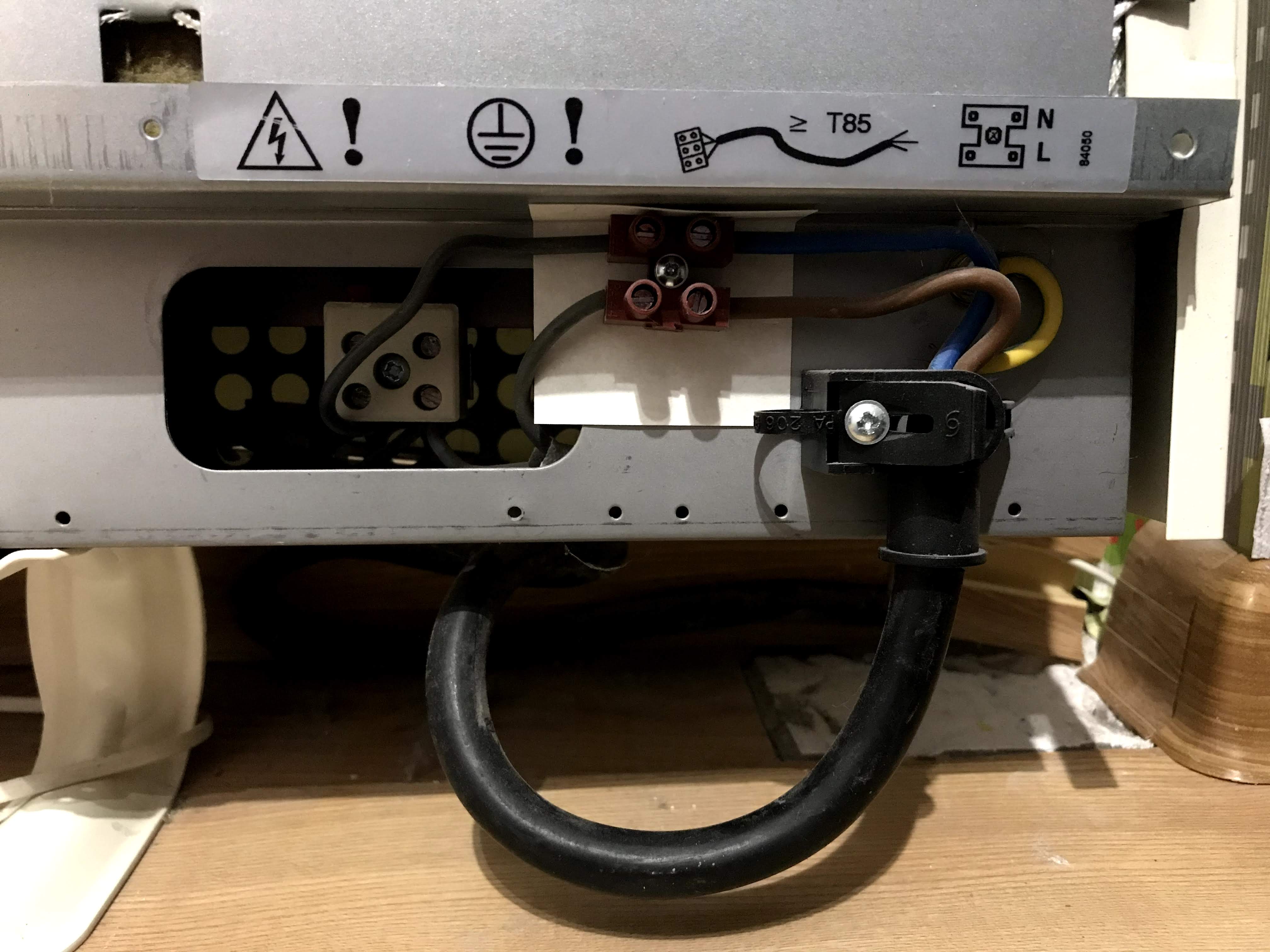

Piec akumulacyjny jednofazowy

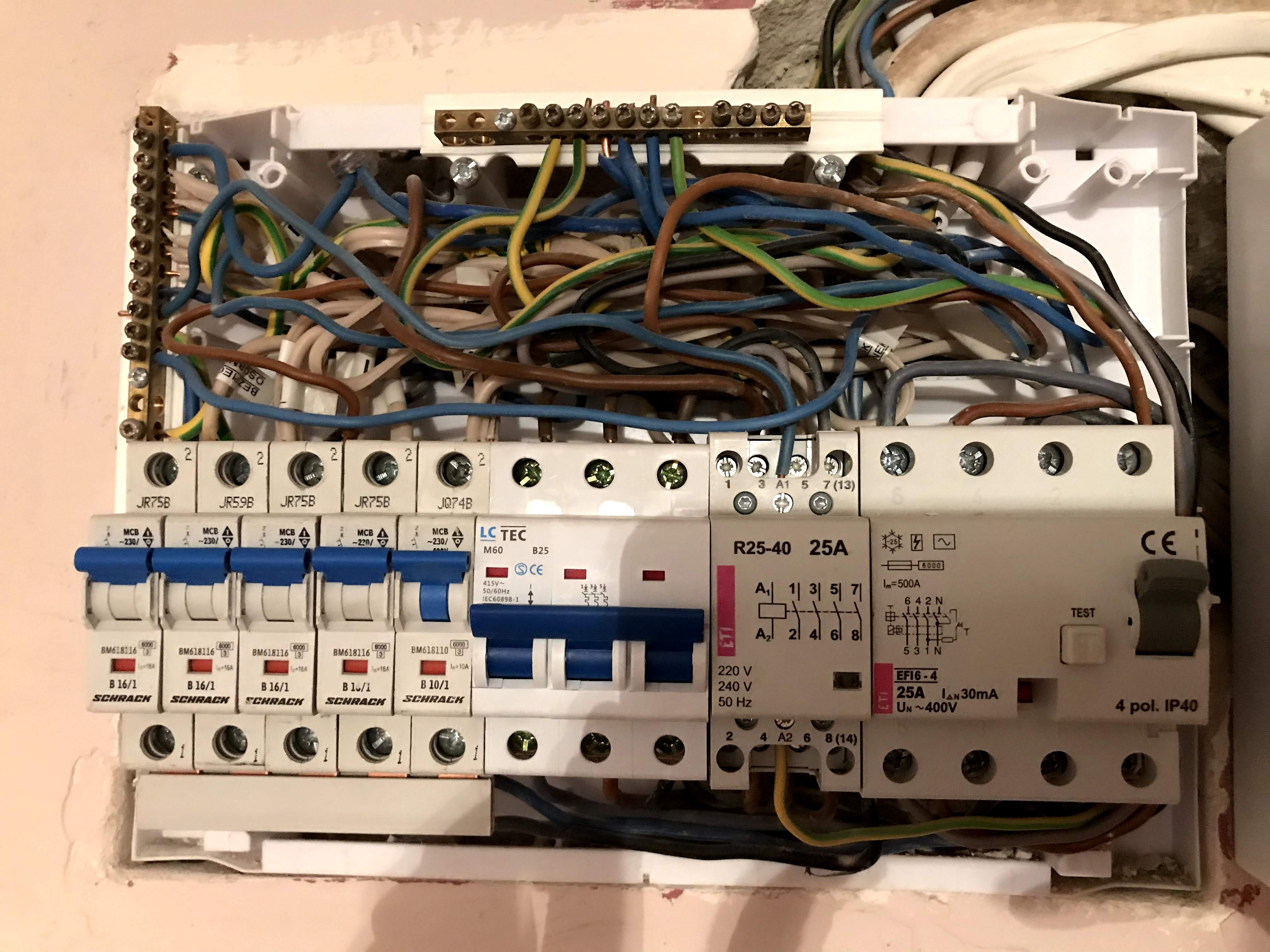

Rozdzielnia. W niej są podłączone przewody do jednego stycznika (Piec 3 fazowy, oraz 2x 1 fazowy - ale działa tylko 1 piec 1 fazowy)

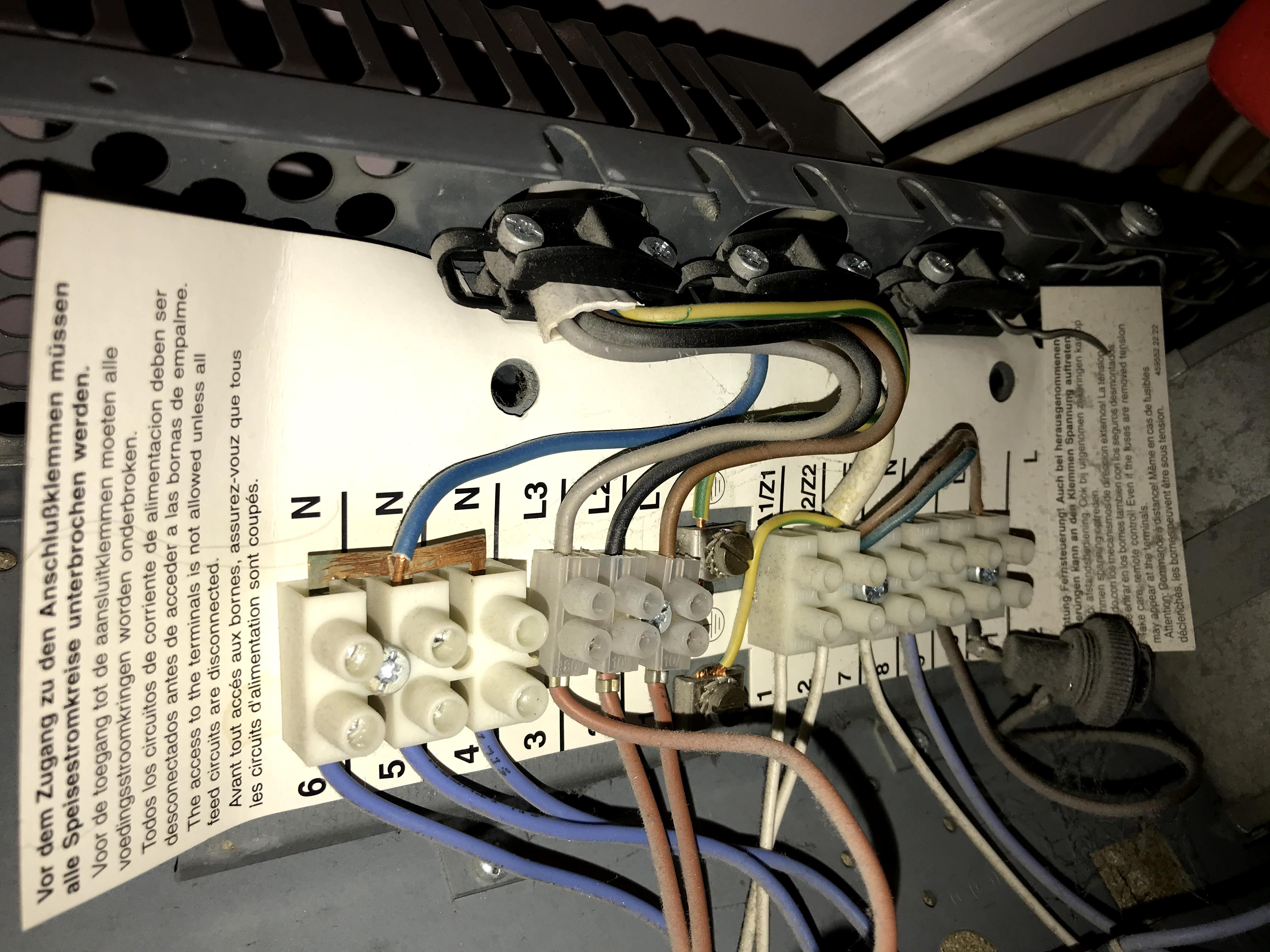

Piec 3 fazowy
Te 3 piece spięte są z zegarem sterującym którym do tej pory ustawiam godziny ładowania się pieców.
@isom załączam fotki.
OdpowiedzCytuj
Dodane : 25/12/2019 12:25 am
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@sosnaone za wiele to ty sobie nie posterujesz skoro masz spięte wszystko na jednym styczniku , cewka stycznika to dwa zaciski oznaczone A1 i A2 , gdzie na A2 przychodzi faza z tego zegara , gdyby było wiadomo z której fazy jest zasilony zegar można by sonoffa dać w tej nieładnie połączonej rozdzielni i byłoby po problemie. Pytanie czy jesteś w stanie wyłączyć zegar jednym z tych pojedynczych bezpieczników ? Kolejne pytanie Czy dalej chcesz korzystać z tego zegara, czy chcesz go odłączyć i ma to być realizowane przez Domoticz, czy może ma być i zegar i domoticz ?

OdpowiedzCytuj
Dodane : 27/12/2019 1:01 pm
Sosnaone
(@sosnaone)
Początkujący

@isom

Dziękuję za odpowiedź. Mogę coś pozamieniać. Mógłbym też dołożyć drugi stycznik najwyżej. Mam miejsce w drugiej skrzynce. Sam bym pewnie tego nie ogarnął ale pomoc skombinuję. Zegar mogę odłączyć dużo wygodniej sterować w domoticzu oczywiście.

OdpowiedzCytuj
Dodane : 27/12/2019 8:53 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@sosnaone jak masz w pobliżu drugą rozdzielnię to warto dołożyć stycznik 1-fazowy i podłączyć do niego piec , przedłuży to życie tego stycznika 3-fazowego a raczej styku który na którym jest teraz ten 1-fazowy piec , niby styki powinny wytrzymywać 25A ale przy większym obciążeniu każde załączenie powoduje iskrzenie i wypalanie tych styków. Rozdzielenie na dwa styczniki pozwoli też niezależnie sterować tymi piecami .

OdpowiedzCytuj
Dodane : 27/12/2019 9:06 pm
Sosnaone
(@sosnaone)
Początkujący

Dobra. Dzięki za wskazówki. Stycznik kupować taki sam? Jaki model brać? Sonof Basic z jakim oprogramowaniem?

OdpowiedzCytuj
Dodane : 27/12/2019 9:18 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

Stycznik 1 fazowy na szynę np taki w zupełności wystarczy

https://www.eelektryka.com/styczniki-modu%C5%82owe/517-lc-stycznik-modu%C5%82owy-20a-230v-2z-0r-1-mod-5902838493052.html

Sonoff albo z gotowym softem AFE , albo tańszy oryginał i konwerter do wgrywania za grosze np taki https://allegro.pl/oferta/konwerter-przejsciowka-usb-uart-rs232-pl2303hx-avr-7768829525 i wtedy wgrywasz co chcesz

jak będziesz miał już przerobioną instalację i ogarniesz sonoffa z domoticzem to narysujemy jak to podłączyć bez zegara

OdpowiedzCytuj
Dodane : 27/12/2019 9:40 pm
Sosnaone
(@sosnaone)
Początkujący

Po kilku miesiącach wracam z tematem i trochę inną koncepcją. Mianowicie kupiłem Sonoffa 4 PRO, którego chcę wpiąć do rozdzielni, wywalić obecny zegar sterujący i mam już nowy stycznik jednofazowy. Potrzebuję pomocy w podłączeniu tego do powyższej instalacji. Czy Ktoś może zaoferować pomoc w temacie?

OdpowiedzCytuj
Dodane : 20/11/2020 10:09 am
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

Narysuj jak to widzisz a jak będzie coś źle to się poprawi

EDIT

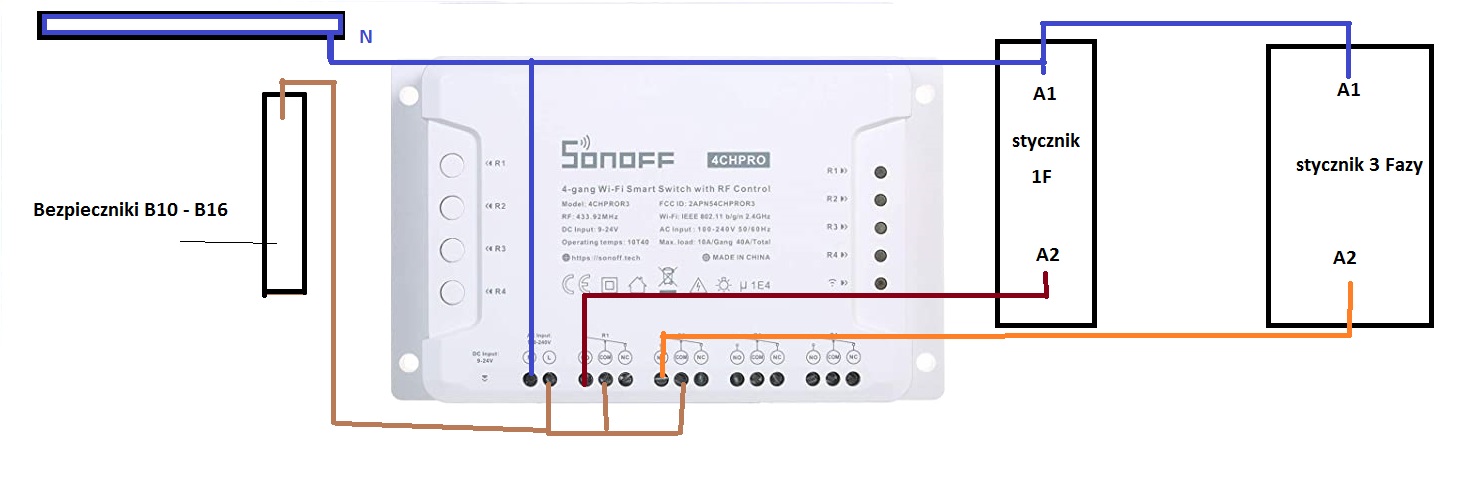

@sosnaone Widzę że jakoś ciężko idzie to rysowanie , Obiecałem jakiś czas temu to proszę

OdpowiedzCytuj
Dodane : 20/11/2020 10:15 am
Sosnaone polubień
Sosnaone
(@sosnaone)
Początkujący

@isom skasowałem poprzedni post aby się nie dublować. Dziękuję za rysunek, bardzo mi pomógł. Mam jeszcze jedno pytanie. Po podłączeniu zgodnie ze schematem i załączeniu kanału 1 w Sonoff 4CH, stycznik zaskakuje. Fazę pieca 1 fazowego podłączyłem do zacisku 3, ale są wolne 2 i 4 (dół stycznika), czy powinienem A2 połączyć z 4 w styczniku aby zacisk 3 miał zasilanie i uruchamiał piec? Z góry dzięki za odpowiedź i pomoc.

OdpowiedzCytuj
Dodane : 21/11/2020 10:27 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@sosnaone zdecydowanie lepiej będzie jeżeli podłączysz fazę bezpośrednio z bezpiecznika do zacisku 4 a nie z A2 .

Ja bym to zrobił tak:

Jeden bezpiecznik przeznaczony do zasilania sonoff + cewki styczników , drugi bezpiecznik do zasilania pieca 1F , faza podłączona do 4 wyjscie fazy na 3 . Oddzielny potrójny bezpiecznik ( już go masz ) do zasilania pieca 3F.

Dlaczego tak

Jak z jakiegoś powodu uszkodzi się sonoff to bardzo szybko można uruchomić oba piece nawet bez niego , jak coś się uszkodzi i będzie wybijać bezpiecznik który zabezpiecza i piec i sonoff to trudno zdiagnozować co jest przyczyną

OdpowiedzCytuj
Dodane : 21/11/2020 10:45 pm
Sosnaone polubień
Sosnaone
(@sosnaone)
Początkujący

@isom miałem jeden wolny bezpiecznik w szafie "na wypadek wszelki", który właśnie się przydał. DZIAŁA! Bardzo dziękuję za pomoc. Dzięki Tobie nauczyłem się kilku rzeczy z elektryki, przyda się! Jak będę miał wolne środki, przeleję kilka złociszy na utrzymanie forum.

OdpowiedzCytuj
Dodane : 21/11/2020 11:01 pm
isom polubień
Sosnaone
(@sosnaone)
Początkujący

@isom jednak mam problem 😩 podłączyłem dzisiaj drugi piec, ten 3F i ten działa, wszystko jest ok. Mam problem z tym 1F. Mianowicie nie mam jeszcze bezpiecznika B16 więc podlaczenie jest następujące.

Sonoff zasilany jest z bezpiecznika B16 na którym jest lodówka, zmywarka.

Stycznik 1F zasilany jest z innego B16 na zacisku 4. Zacisk 3 wychodzi na piec 1F. Zacisk A1 neutralny. Zacisk A2 podłączony do Sonoff NO na R1. W momencie załączenia R1 gdy na zacisku 3 stycznika jest wpięty piec, wywala różnicówkę. Zmieniałem zasilanie tak i inaczej i nie pomaga. Wiesz co może być przyczyną?

OdpowiedzCytuj
Dodane : 22/11/2020 7:44 pm
