Flow switch czujnik przepływu

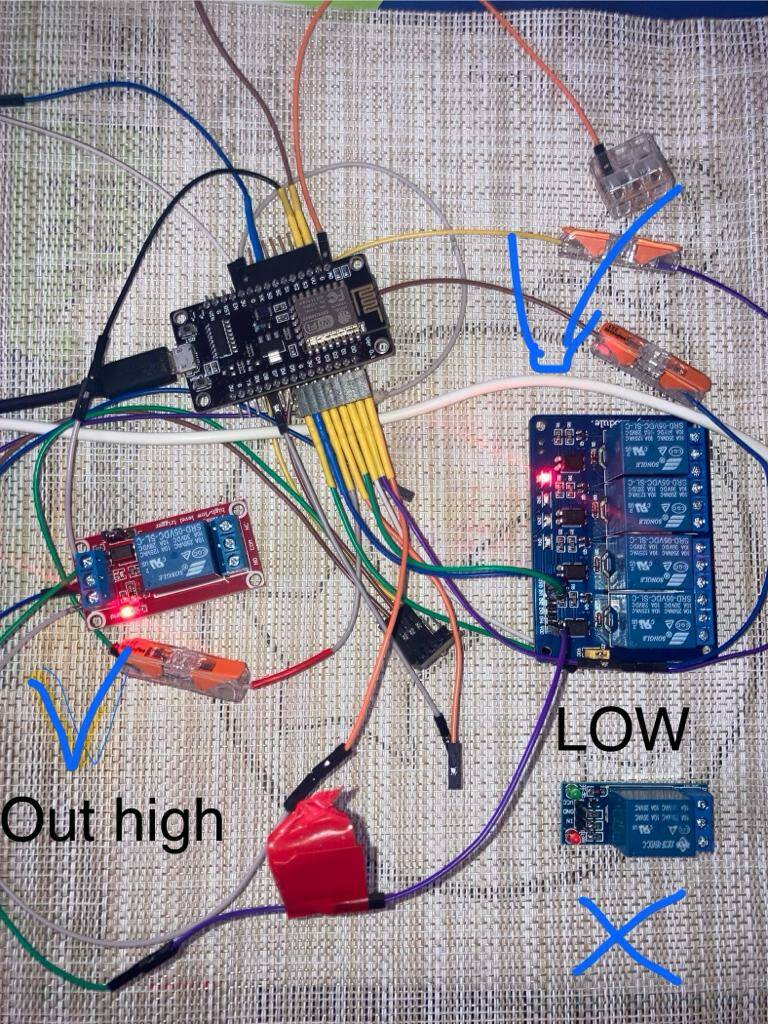

Popelinę mi siał przekaźnik jednokanałowy. Rozłączał mi pompę. Był podłączony na 3v bo na 5 v nie da się go podłączyć-choć jest na 5v.

Zmiana w esp easy w hardware na LOW, HIGH nic nie daje. Gdy ma napięcie 5v cały czas trzyma i nie odbija. A na 3v jest za słabo- puszcza. Zastosowałem inny przekaźnik (czerwony ) jedno kanałowy, który ma opcję zmiany OL I OH. Na OL tez nie działał, działa na OH.

Natomiast czterokanałowy tez jest ok, działa na 5v choć jest OL ... . A ten mały pizdryk nie wiem, o co mu chodzi. Szmelc.

Cześć,

wróciłem do tematu bo nie było to dobrze zrobione i przekombinowane.

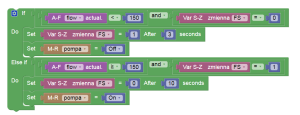

Zrobiłem stanowisko testowe działa to teraz w takiej postaci:

Jeśli przepływ spadnie poniżej 150 i ten stan trwa co najmniej  10 s ---> wyłącz pompę,

Jeśli przepływ znów wróci czyli będzie >150 i ten stan będzie trwał dłużej niż 3 s ------> włącz pompę.

Zamykam zawór na 5 s - nic się nie dzieje, zamykam zawór na 10 s --->> wyłącza pompę.

A teraz chciałbym to samo działanie żeby zrobiło samo ESP w rules.

Nie testowałem bo nie mam na czym

Rule1
  ON system#boot DO var1 0 ENDON
  ON flow#Actual<150 DO if (var1!=1) RuleTimer1 3 endif ENDON
  ON Rules#Timer=1 DO backlog Power1 off; var1 1 ENDON
  ON flow#Actual>150 DO if (var1!=0) RuleTimer2 10 endif ENDON
  ON Rules#Timer=2 DO backlog Power1 on; var1 0 ENDON

@isom dziękuję - testuję.

działa pięknie-prawie idealnie, jest pewien mankament- układ musi startować ze zmienną 1. Jeśli zmienię zmienną ręcznie to już głupieje. Czyli jak zblokować zmianę zmiennej ręcznie, albo, żeby ona zawsze wróciła do właściwego stanu?

On System#Boot Do
    TaskValueSet,4,1,0 //zmienna na 0
Endon

On ads#flow<150 Do // jeśli przepływ spadnie do poziomu krytycznego
  If [dummy#var]=1 // jesli zmienna = 1
  TimerSet,1,3 // t1 odlicza do 3 s
  Endif
Endon

On Rules#Timer=1 Do  // jesli przepływ jest normalny, powrócił na conajmniej  3 s
GPIO,2,0 // ON pompę obieg.
  TaskValueSet,4,1,0 // zmienna na 0
Endon

On ads#flow>150 Do // jesli przepływ jest normalny
  If [dummy#var]=0  //jeśli zmienna= 0
  TimerSet,2,5 // t2 odlicza czas do 5 s
  Endif
Endon

On Rules#Timer=2 Do  // jeśli przepływ zaniknie na  5 s i więcej
GPIO,2,1  // OFF pompę obieg.
  TaskValueSet,4,1,1 // zmienna na 1
Endon

Spróbuj bez zmiennej ale z histerezą

On System#Boot Do
  GPIO,2,1        // przekaźnik OFF po starcie
Endon


// ===== WYŁĄCZANIE (flow < 140) =====
On ads#flow<140 Do
  TimerSet,2,5    // niski przepływ musi trwać 5 s
Endon

On Rules#Timer=2 Do
  GPIO,2,1        // OFF przekaźnik
Endon


// ===== WŁĄCZANIE (flow >= 160) =====
On ads#flow>=160 Do
  TimerSet,1,3    // wysoki przepływ musi trwać 3 s
Endon

On Rules#Timer=1 Do
  GPIO,2,0        // ON przekaźnik
Endon

Działa, też fajne - zmieniłem tylko z on na off bo było odwrotnie, czyli jak był mały przepływ to włączył się. Natomiast jak w trakcie pracy wyłączę ręcznie GPIO to trzeba zjechać z przepływem w dół, znów przepływ do góry i wtedy dopiero się załącza ponownie przekaźnik.

On System#Boot Do
  GPIO,2,1        // przekaźnik OFF po starcie
Endon


// ===== WŁĄCZANIE (flow < 140) =====
On ads#flow<140 Do
  TimerSet,2,5    // duży przepływ musi trwać 5 s
Endon

On Rules#Timer=2 Do
  GPIO,2,0        // ON przekaźnik
Endon


// ===== WYŁĄCZANIE (flow >= 160) =====
On ads#flow>=160 Do
  TimerSet,1,3    // mały przepływ musi trwać 3 s
Endon

On Rules#Timer=1 Do
  GPIO,2,1        // OFF przekaźnik
Endon

Uzupełnij sobie kasowanie przeciwnych  timerów tzn jak rusza pierwszy drugi ma się zerować i odwrotnie

On ads#flow>=160 Do
  TimerSet,1,3
  TimerSet,2,0    // kasuje timer wyłączenia
Endon

On ads#flow<140 Do
  TimerSet,2,5
  TimerSet,1,0    // kasuje timer włączenia
Endon

Oczywiście pomiędzy stany GPIO mają być 🙂

tylko nie chce mi się już tego pisać

Nie wiem czy dobrze zrozumiałem, dodałem te timery zerowania, ale tak to nie działa

On System#Boot Do
  GPIO,2,1        // przekaźnik OFF po starcie
Endon


// ===== WŁĄCZANIE (flow < 140) ======
On ads#flow<140 Do
  TimerSet,1,0    // kasuje timer wyłączenia
  TimerSet,2,5    // wysoki przepływ musi trwać 5 s
Endon

On Rules#Timer=2 Do
  GPIO,2,0        // ON przekaźnik
Endon


// ===== WYŁĄCZANIE (flow >= 160) ======
On ads#flow>=160 Do
  TimerSet,2,0    // kasuje timer włączenia
  TimerSet,1,3    // niski przepływ musi trwać 3 s
Endon

On Rules#Timer=1 Do
  GPIO,2,1        // OFF przekaźnik
Endon

Ten kod działa fajnie.

Przy resecie płytki działa prawidłowo, odliczy czas i włączy przekaźnik jeśli jest spełniony warunek przepływu.

Przy wyłączeniu płytki od zasilania, powrocie zasilania, wysoki przepływ- przekaźnik się nie włącza-ale włączy się jeśli choć na chwilę zjadę przepływem poniżej progu i znów dam wysoki przepływ, hmmm może coś pokombinuję z System#wake

Czyli rozwiązanie widzę np. takie: dołożyć upsa 5v do płytki i po herbacie, dodatkowo zrobić przycisk sterowania ręcznego - podać ręcznie 5v na przekaźnik, włączyć alarm do telegramu jeśli brak przepływu i wysoka temperatura.

Przy zaniku wifi też działało.

Zmiana stanu GPIO podczas pracy-wyłączenie ręczne- i tu problem na pewno, nie wraca do pracy-ale zjechanie -nawet krótkie- z przepływem w dół i powrót przepływu - powraca do normy. Ale kto będzie ręcznie wyłączał przekaźnik.

On System#Boot Do
  GPIO,2,1        // przekaźnik OFF po starcie
Endon


// ===== WŁĄCZANIE (flow < 140) ======
On ads#flow<140 Do
  TimerSet,2,10    // wysoki przepływ musi trwać 10 s
Endon

On Rules#Timer=2 Do
  GPIO,2,0        // ON przekaźnik
Endon


// ===== WYŁĄCZANIE (flow >= 160) ======
On ads#flow>=160 Do
 TimerSet,1,5    // niski przepływ musi trwać 5 s
Endon

On Rules#Timer=1 Do
  GPIO,2,1        // OFF przekaźnik
Endon

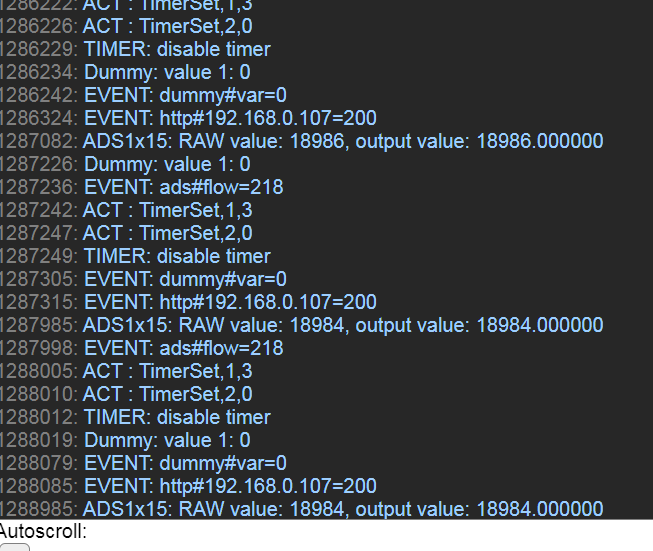

Dziwne że kasowanie tych timerów nie działa, bo moim zdaniem powinno. Może w espeasy jest coś inaczej a ja nie korzystam.

na ręczne włączenie / wyłączenie, można zastosować watchdog co sekundę , czyli ja bym zrobił to tak

On System#Boot Do
  GPIO,2,1          // przekaźnik OFF
  Let,0,1           // wymagany stan = OFF
  TimerSet,1,0
  TimerSet,2,0
Endon

On ads#flow>=160 Do
  TimerSet,1,3      // warunek musi trwać 3 s
  TimerSet,2,0      // kasuje timer wyłączenia
Endon

On Rules#Timer=1 Do
  GPIO,2,0          // ON
  Let,0,0           // wymagany stan = ON
Endon

On ads#flow<140 Do
  TimerSet,2,5      // warunek musi trwać 5 s
  TimerSet,1,0      // kasuje timer włączenia
Endon

On Rules#Timer=2 Do
  GPIO,2,1          // OFF
  Let,0,1           // wymagany stan = OFF
Endon

On Clock#Second Do // Co sekundę sprawdza czy stan gpio odpowiada wartości Let i jesli nie to ją ustawia
  If [GPIO#2] != [UserVar#0]
    GPIO,2,[UserVar#0]
  EndIf
Endon

Dostosuj sobie on i off bo każdy może interpretować inaczej

Jeśli chodzi o tego watch doga, czy muszę stworzyć dummy#var czy ten user var to jest wirtualna zmienna ?

On Clock#Second Do // Co sekundę sprawdza czy stan gpio odpowiada wartości Let i jesli nie to ją ustawia
  If [GPIO#2] != [UserVar#0]
    GPIO,2,[UserVar#0]
  EndIf
Endon

Zrobiłem test kodu poniżej i zrobiłem tak:

- wyrzuciłem dwa timery kasuj pod flow- bo inaczej nie działało, zostawiłem timery pod boot i tak reaguje układ-ożył,

- zamieniłem GPIO ON na OFF miejscami

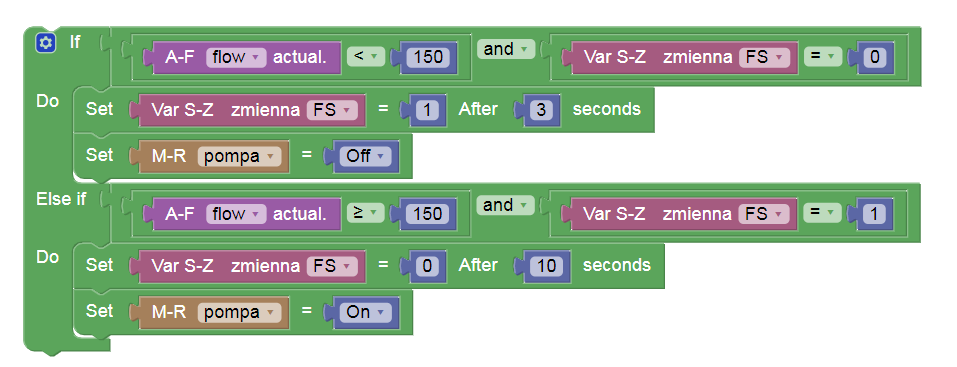

- przy resecie lub przy wyłączeniu zasilania żeby układ działał trzeba zjechać z przepływem w dół, potem przepływ  na maxa i wtedy dalej działa prawidłowo -ale robiłem też test w domoticzu z blockly i tam podobna sytuacja,

- włączanie, wyłączanie GPIO ręcznie - jest możliwe, nie jest zblokowany pin

On System#Boot Do
  GPIO,2,1          // przekaźnik OFF
  Let,0,1           // wymagany stan = OFF
  TimerSet,1,0
  TimerSet,2,0
Endon

On ads#flow>=160 Do
  TimerSet,1,3      // warunek musi trwać 3 s
Endon

On Rules#Timer=1 Do
  GPIO,2,1          // OFF
  Let,0,1           // wymagany stan = OFF
Endon

On ads#flow<140 Do
  TimerSet,2,5      // warunek musi trwać 5 s
Endon

On Rules#Timer=2 Do
  GPIO,2,0          // ON
  Let,0,0           // wymagany stan = ON
Endon

On Clock#Second Do // Co sekundę sprawdza czy stan gpio odpowiada wartości Let i jesli nie to ją ustawia
  If [GPIO#2] != [UserVar#0]
    GPIO,2,[UserVar#0]
  EndIf
Endon

Dodane przez: @geoterm

↑

włączanie, wyłączanie GPIO ręcznie - jest możliwe, nie jest zblokowany pin

Tu nie ma mowy o zablokowaniu ręcznego włączenia, nie da się tego zrobić, można i tak powinno być przywrócić prawidłowy stan po ręcznym przełączeniu.

Za przywrócenie stanu odpowiada zmienna Let, a raczej jej wartość , co sekundę jest sprawdzana jej wartość i jeśli zmieni się stan przekaźnika bez zmiany tej zmiennej ( ręcznie), reguła powinna przywrócić stan poprzedni max po sekundzie.

Po resecie lub zaniku zasilania wszystkie timery są na off i przekaźnik również, pierwszy odczyt przepływu jeśli jest poniżej 140 lub powyżej 160 powinien aktywować timer, a po nim przekaźnik.

Stan bezczynności może być tylko gdy przepływ jest w oknie histerezy np 145 i wtedy nic się nie wydarzy

To nie działa ten "LET" zatem - jak jest włączony przekaźnik, wyłączę go i nie włączy go sam.

Nie działa bo odwracasz logikę przekaźnika, masz tu wersję, która powinna działać.

Oczywiście uparcie twierdzę , że kasowanie liczników powinno działać 🙂

On System#Boot Do
  GPIO,2,1          // OFF (active-LOW)
  Let,0,1           // wymagany stan GPIO = OFF
  TimerSet,1,0
  TimerSet,2,0
Endon

//WŁĄCZANIE (flow ≥ 160)

On ads#flow>=160 Do
  TimerSet,1,3      // warunek musi trwać 3 s
  TimerSet,2,0
Endon

On Rules#Timer=1 Do
  GPIO,2,0          // ON
  Let,0,0
Endon

//WYŁĄCZANIE (flow < 140)

On ads#flow<140 Do
  TimerSet,2,5      // warunek musi trwać 5 s
  TimerSet,1,0
Endon

On Rules#Timer=2 Do
  GPIO,2,1          // OFF
  Let,0,1
Endon

//WATCHDOG (ochrona przed ręcznym sterowaniem)

On Clock#Second Do
  If [GPIO#2] != [UserVar#0]
    GPIO,2,[UserVar#0]
  EndIf
Endon

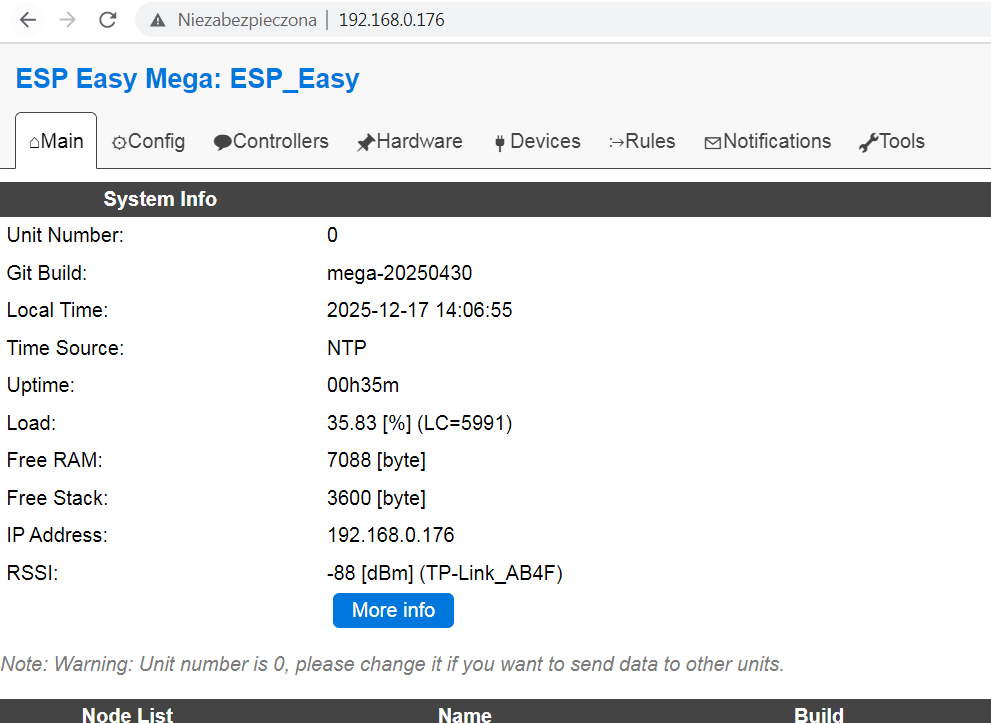

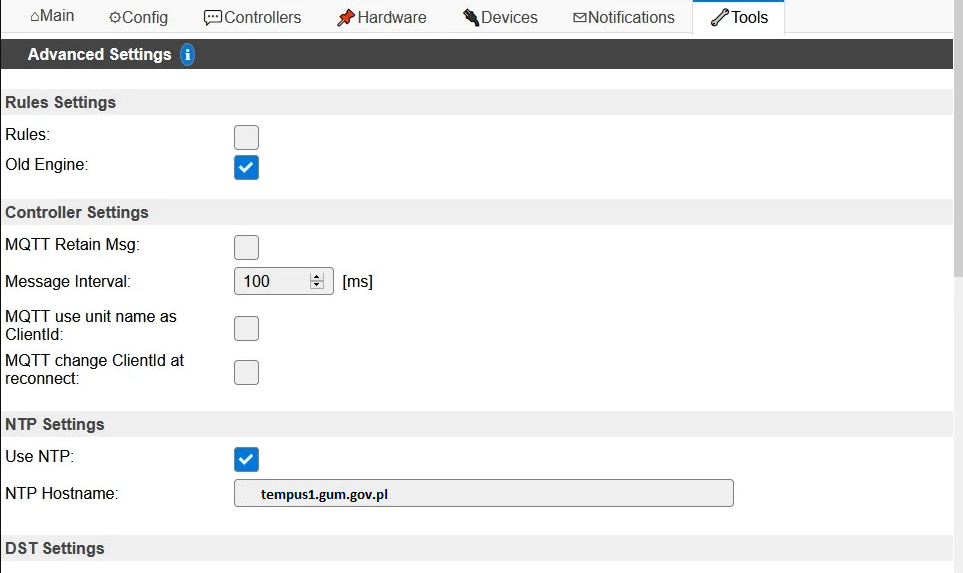

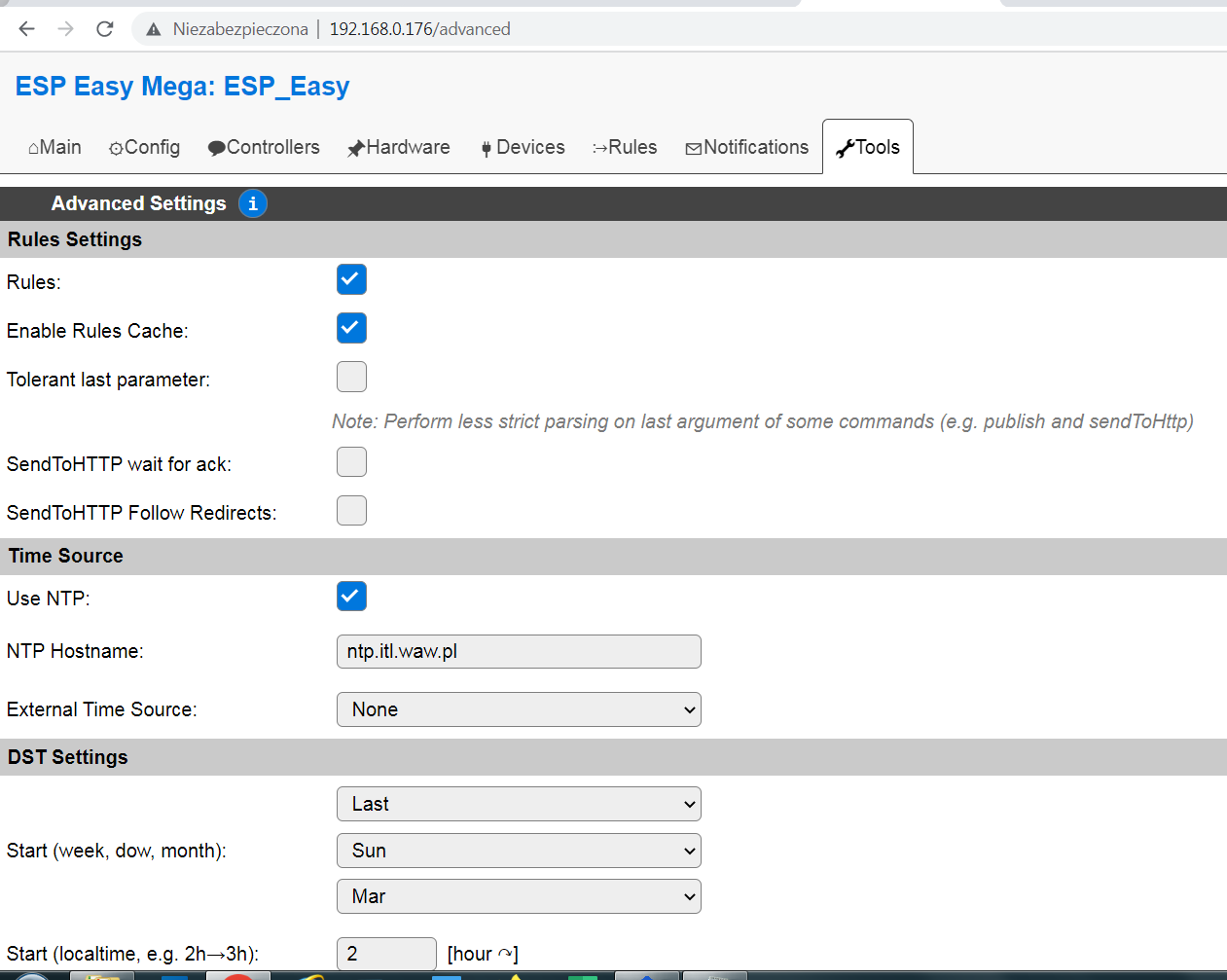

NTP masz aktywne ? Potrzebne do watchdoga !

Bez NTP wywołanie clock#second będzie niemożliwe

Przykład z popularnym serwerem

Tak, mam aktywne NTP

Mam te niebieskie przekaźniki do tego testu, ale to chyba nie przeszkadza w temacie.

Dodane przez: @geoterm

↑

Mam te niebieskie przekaźniki do tego testu

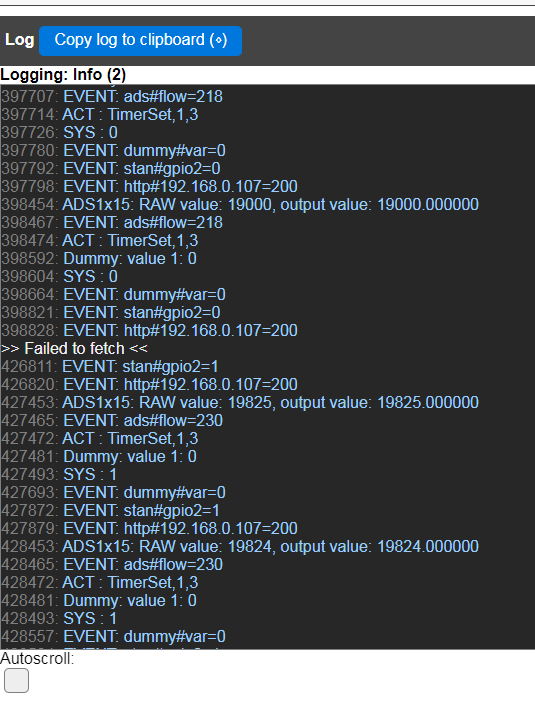

To nie ma wpływu na te testy, pokaż logi gdy ręcznie wymuszasz zmianę stanu przekaźnika

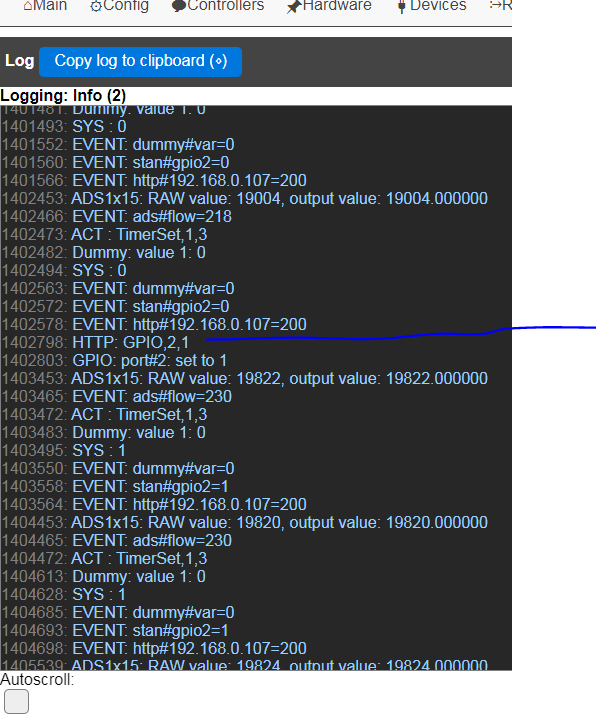

Ręczne wyłączenie GPIO,2,1

Po dłuższym czasie wyłącza się przekaźnik sam-to chyba to failed fetch
