Geek Creit - dziwne zachowanie na AFE T0

Daro1003
(@daro1003)
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21

Witam

Odgrzebałem kilka modułów dawno już zakupionych tzw Geek Creit załadowałem więc AFE T0 wersje 3.3.0

Na tym module jeden z guzików odpowiada za zmianę działania przycisków.

Problem polega na tym że jeśli ustawię na działanie monostabilne włącz/wyłącz to moduł podczas włączenia do zasilania klika 3 (na 4) przekaźnikami a podczas wejścia w tryb programowania włącza również 3 na 4 przekaźniki.

Jak usunąć tą dolegliwość ? Wogle czy da się wyeliminować tą zmianę trybów działania ? Szkoda bo mam ich kilka sztuk i można by wykorzystać.

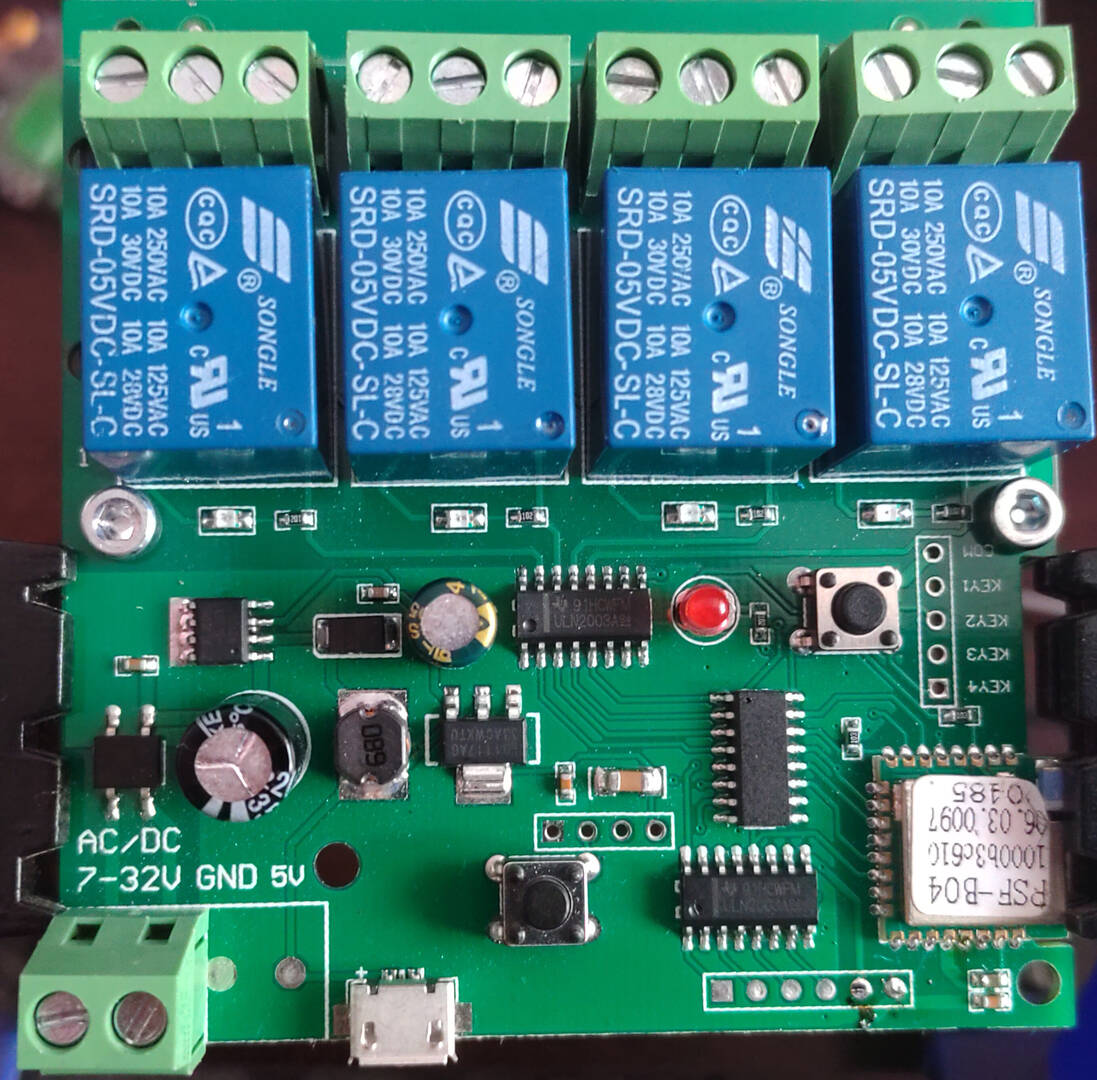

IMG 20220123 151803
Cytuj
Autor tematu Dodane : 23/01/2022 3:15 pm
Daro1003
(@daro1003)
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21

A więc sięgałem po info na inne forum ponieważ nie wiedziałem który układ na pewno odpowiada za dodatkowe funkcje modułu które to wprowadzają nie potrzebny zament i często dziwne działanie całego modułu okazało się że ten który podejrzewałem i oto efekty:

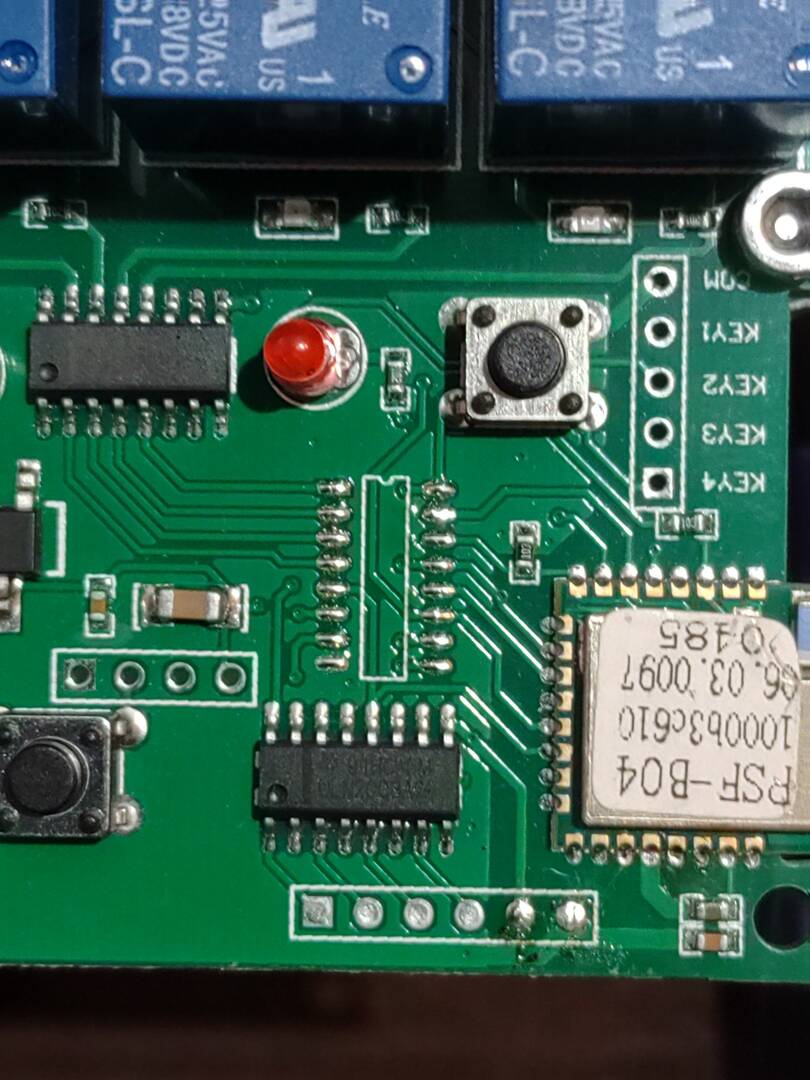

Układ odlutowany:

IMG 20220124 051033

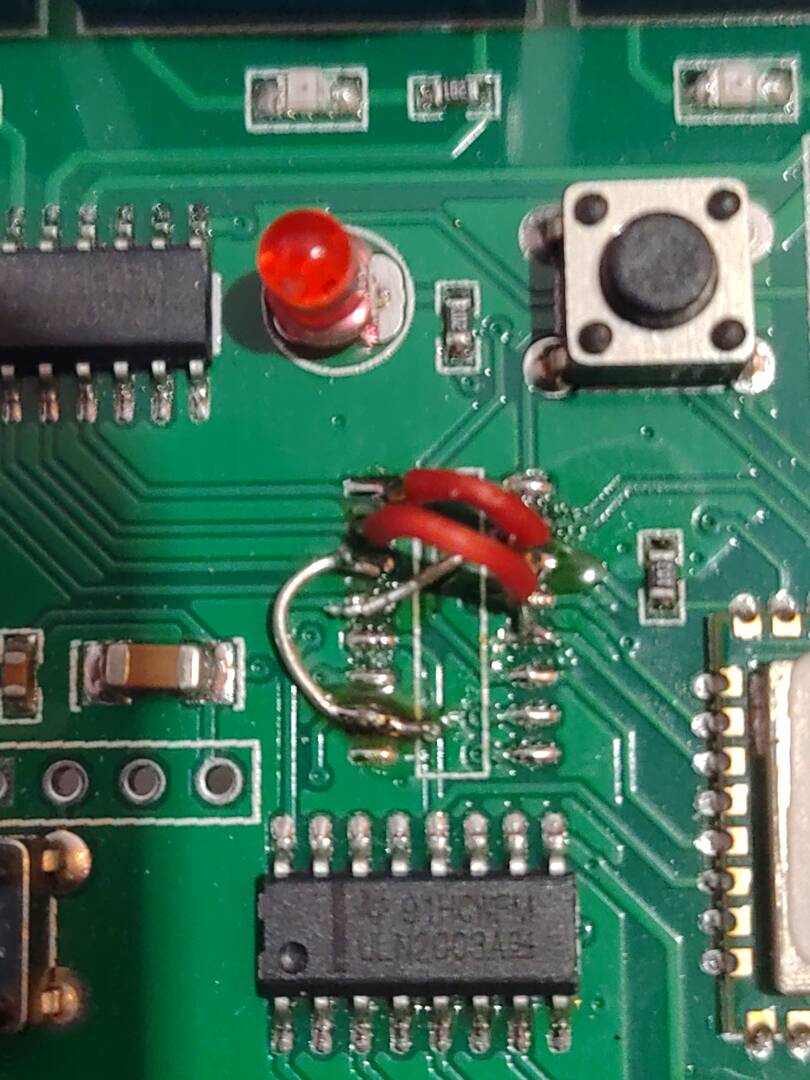

Przylutowane zworki w jego miejscu z odpowiednich GPIO do układu sterującego przekaźnikami.

IMG 20220124 055134

Temat rozwiązany układ działa jak należy:

Nie klika przekaźnikami podczas uruchomienia.

Nie włącza trzech pierwszych przekaźników podczas wejścia w tryb konfiguracji.

Punkty lutownicze COM -> KEY1 - KEY4 sterują przekaźnikami przewodowo.
