Cześć

Rozbudowuję skrzynkę z zaworami na ogród, przy okazji chcę jakieś proste sterowane nawodnieniem z HomeAssistanta zrobić (3-4 niezależnie sterowane odcinki). Jakie elektrozawory możecie polecić ? Czy 24V zamiast 230V (mam jakiś opór przed puszczaniem kabli z 230V do skrzynki z instalacją wodną :-)) nie będzie problemem ?

Coś takiego jak niżej w linku znalazłem, ale może ktoś z Was już ma doświadczenia i może coś innego, w lepszej cenie, albo sensowniej działającego polecić. Integracja z HA z Sonoffa na 4 niezależne obwody, a dla 24V będzie trzeba dodać po dodatkowym przekaźniku i zasilacz.

Ewentualnie, jeśli niezależna, dedykowana centralka z elektrozaworami to jednak w praktyce mniejszy kłopot, to prośba o info co Wam się sprawdziło w Waszych ogrodach i nie kosztuje miliona koralików :-).

https://allegro.pl/oferta/elektrozawor-2n20-3-4-cala-230v-lub-12v-24v-5517972475





ML

Cytuj
Dodane : 29/04/2019 4:13 pm
isom
 isom
(@isom)
Zasłużony Moderator

@g_marcin-l Cześć

Ja zaczynałem od rożnych elektrozaworów nawet takich od pralki, a ostatecznie zrobiłem na dedykowanych elektrozaworach

https://allegro.pl/oferta/elektrozawor-100-hv-1-rain-bird-zawor-6439362604
zamontowanych w takiej studzience

https://allegro.pl/oferta/skrzynka-zaworowa-jumbo-20-studzienka-6737676615

Do tego czujnik deszczu
https://allegro.pl/oferta/rb-czujnik-opadu-deszczu-rs500-irritrol-przewodowy-8009917432
podłaczony do jednego GPIO które odłacza wspólną żyłę dla zaworów jak pada , ale ponieważ te zawory nie są prądożerne można spokojnie pominąć GPIO i przerywać obwód samym czujnikiem

Kolejny czujnik to BME 280, z którego wykorzystuję TEMP i HUM do ustalania warunków podlewania
Do tego transformator 35VA  24V,  ale może być nawet 20VA

Wszystkim steruje WemosD1mini z modułem 4ch przekaźników, ale np sonoff4ch pro też będzie ok.

Żaden dedykowany sterownik nawadniania w przyzwoitej cenie nie zapewni takiej kontroli nad systemem, gdzie temperatura zewnętrzna , wigotność powietrza i dodatkowo czujnik deszczu decyduje czy podlewać czy nie, na upartego można dołożyć jakieś dane z serwisu burzowego , ale u mnie taki zestaw jak mam naprawdę się sprawdza.
Teraz zaczyna się 3 sezon jak system pracuje i nie pamiętam żebym coś przy nim robił oprócz tego że na zimę odłączam czujnik deszczu i kompresorem opróżniam cały system z wody.



OdpowiedzCytuj
Dodane : 29/04/2019 10:03 pm
kpisiek
(@kpisiek)
Stażysta
Dodane przez: Marcin L.

Cześć

Ewentualnie, jeśli niezależna, dedykowana centralka z elektrozaworami to jednak w praktyce mniejszy kłopot, to prośba o info co Wam się sprawdziło w Waszych ogrodach i nie kosztuje miliona koralików :-).

https://allegro.pl/oferta/elektrozawor-2n20-3-4-cala-230v-lub-12v-24v-5517972475





ML

elektozawór ok jeżeli przyłącze zrobisz na złączach łatwo rozłączalnych, ale pozostaje problem finansowy - na pewno nie będzie to tanie rozwiązanie (choć z pewnością mniejsze niż siłowniki)

czytałeś ten artykuł co dodałem , możesz zbudować instalacje bezpieczną opartą na 12V , w sposób prosty demontowaną i przede wszystkim nie ingerującą w istniejący układ wodny

można naturalnie wykonać zgodnie z czujnikami wilgoci, skonfigurować z pogodą itd

Na urządzenia podaje się napięcie - gdy urządzenie uruchomimy(obwód zamknięty) - uzyskujemy obciążalność obwodu (prąd). Błędne jest myślenie - podajemy prąd...

OdpowiedzCytuj
Dodane : 30/04/2019 7:34 am
Marcin L.
(@g_marcin-l)
Stażysta

Panowie, dzięki za pomoc, już wiem jak zacząć :-).

@isom,
Zakładam, że ten rainbird zamknięty, gdy nie ma prądu, fajna cena, mam nadzieję, że wytrzyma z 5 lat.
Czy ten elektrozawór ma regulację przepływu, chodzi mi o ustawienie na stałe wydajności dla lini kroplującej (pewnie można dać zwykły zawór albo jakiś reduktor ciśnienia) ?
Jaki maksymalny prąd bierze (z opisu wynika, że po otwarciu 0,14A) ?
Co jeszcze przy okazji dokupić do elektrozaworu, co się może ułatwić instalację ?

@kpisek,
nie mogę znaleźć Twojego artykułu. Na smartnydom ?



OdpowiedzCytuj
Dodane : 30/04/2019 9:56 am
isom
 isom
(@isom)
Zasłużony Moderator

Zacznę od ujęcia wody żeby było jasniej
Na początku zwykły zawór odcinający
potem żeby zatrzymać większe nieczystości, które powodują że membrany elektrozaworów zaczynają przepuszczać a co najważniejsze nie zapychają się dysze zraszaczy taki lub podobny filtr

https://allegro.pl/oferta/filtr-dyskowy-1-cal-do-wody-lini-kroplujacej-pompy-7515469935

za nim połączenie rur szybko rozłączalne ( ułatwia opróżnienie z wody całego systemu przed zimą )
W studzience taki kolektor + komplet nypli

https://allegro.pl/oferta/kolektor-rozdzielacz-do-elektrozaworow-4-obwody-5671897168?fromVariant=5671897148
Teraz o elektrozaworze - tak jest zamknięty bez prądu, pobór rozruchowy to 0,25A więc nawet wszystkie razem uruchomione to 1A
Ten zawór ma regulację przepływu , jest to jeden z lepszych zaworów do nawadniania, a na pewno jeden z trwalszych

OdpowiedzCytuj
Dodane : 30/04/2019 10:43 am
Marcin L.
(@g_marcin-l)
Stażysta

OK, dzięki. Będzie jedna linia kroplująca i 3 linie zraszaczy, jednocześnie zapewne tylko jedna będzie aktywna - z rozprowadzeniem wody rurką 3/4-1" (nie pamiętam średnicy).

Filtr ma ma 5m3/h - czy powinien być jeden na każdą linię (nie potrafię cenić, czy dla 1-2 zraszaczy na jednej linii 5m3 to dużo, czy mało), czy olać zraszacze i dać go tylko na linię kropelkującą ?

OdpowiedzCytuj
Dodane : 30/04/2019 12:41 pm
isom
 isom
(@isom)
Zasłużony Moderator

Ja mam dokładnie tak samo linie zraszaczy to po dwa takie

https://allegro.pl/oferta/rain-bird-zraszacz-rotacyjny-3504-pc-obrotowy-10mb-5683022031

jeden podlewa w promieniu nawet 10 metrów a pobiera max 1,1m3 na h

Linia kroplująca około 120mb . Przyłącze wody 3/4" zawór odcinający , redukcja w górę na 1" filtr szt 1 na całość za filtrem 30 cm rury i szybko złączka taka

https://allegro.pl/oferta/zlaczka-pe-25-25-do-rur-25-8011001666

dalej rura 25 do rozdzielacza w studzience .

System działa bez problemu tyle że nie włączam na raz więcej niż jedną pętlę , bo podlewam od 3 ,30 do 6 rano  trawa po 30 min na sekcję a 1h na linię kropkującą, takie podlewanie co drugi dzień jest podobno najbardziej skuteczne, najmniej parowania

OdpowiedzCytuj
Dodane : 30/04/2019 1:45 pm
Marcin L.
(@g_marcin-l)
Stażysta

Czy dla linii kroplującej będzie ok to (ma regulację przepływu ) https://allegro.pl/oferta/elektrozawor-nawadnianie-linia-kroplujaca-zawor-6312067348 , czy kombinować ze zwykłym elektrozaworem i odrębnym reduktorem ?

Z tych czterech zaworów
1. https://allegro.pl/oferta/elektrozawor-100-hv-1-zawor-rain-bird-6717759393
2. https://allegro.pl/oferta/elektrozawor-100-hv-1-rain-bird-zawor-6439362604
3. https://allegro.pl/oferta/rain-bird-elektrozawor-100-hv-1-gw-24v-5238411738
4. https://allegro.pl/oferta/elektrozawor-100-hv-1-zawor-rain-bird-7888469707

1 i 2 mają ręczne otwieranie, na czym mi zależy, ale poza tym czym się one różnią (3 zł w cenie) ? Widzę 3 i 4 bez ręcznej obsługi, więc odpadają.





OdpowiedzCytuj
Dodane : 30/04/2019 8:58 pm
isom
 isom
(@isom)
Zasłużony Moderator

Ja mam do linii kroplującej ten sam zawór co do sekcji zraszaczy , a ponieważ ma on ręczną regulację przepływu to wszystko można sobie ustawić według potrzeb . Do zraszaczy mam pełny przepływ i tu można kupić tańsze bez regulacji ale oszczędność 30 zł przy nie wiadomo jakiej jakości to wolałem wziąć wszystkie takie same.

OdpowiedzCytuj
Dodane : 30/04/2019 9:42 pm
Marcin L.
(@g_marcin-l)
Stażysta

Super, wielkie dzięki za pomoc. Wszystko ładnie wejdzie do jednej skrzynki JUMBO, a elektronika w domu.

OdpowiedzCytuj
Dodane : 02/05/2019 12:49 pm
Marcin L.
(@g_marcin-l)
Stażysta

O jednym nie pomyślałem od razu i nie policzyłem kosztów 🙂 - zasilanie dla zaworów jest z 24V zmiennego (a nie stałego :-)), czyli z 230V z sonoffa muszę kupić 4 transformatory 230V->24V (tak po 50 zł sztuka) albo jeden mocniejszy 24V chodzący non-stop i 4 przekaźniki z 230V na 24V. Jak to masz zrobione isom ?

OdpowiedzCytuj
Dodane : 07/05/2019 10:06 pm
isom
 isom
(@isom)
Zasłużony Moderator

@g_marcin-l opisałem wszystko w pierwszym swoim wpisie , mam jeden trafo i dystrybucja napięcia na zawory przez przekaźniki . Zasilanie wemosa z modułem przekaźników na oddzielnej małej przetwornicy .

OdpowiedzCytuj
Dodane : 10/05/2019 7:11 am
matulekpl
(@matulekpl)
Stażysta

Panowie, rury położone, zraszacze chodzą. Na razie zawory otwieram ręcznie.

Mam 4 obwody. Elektrozawory rain bird 24V.

Chce dokupić sonoffa 4ch pro. Jak to podłączyć i zasilić? Jeden zasilacz 24VAC? W które wejścia w sonoffie co podłączyć??

OdpowiedzCytuj
Dodane : 12/05/2019 2:20 am
isom
 isom
(@isom)
Zasłużony Moderator

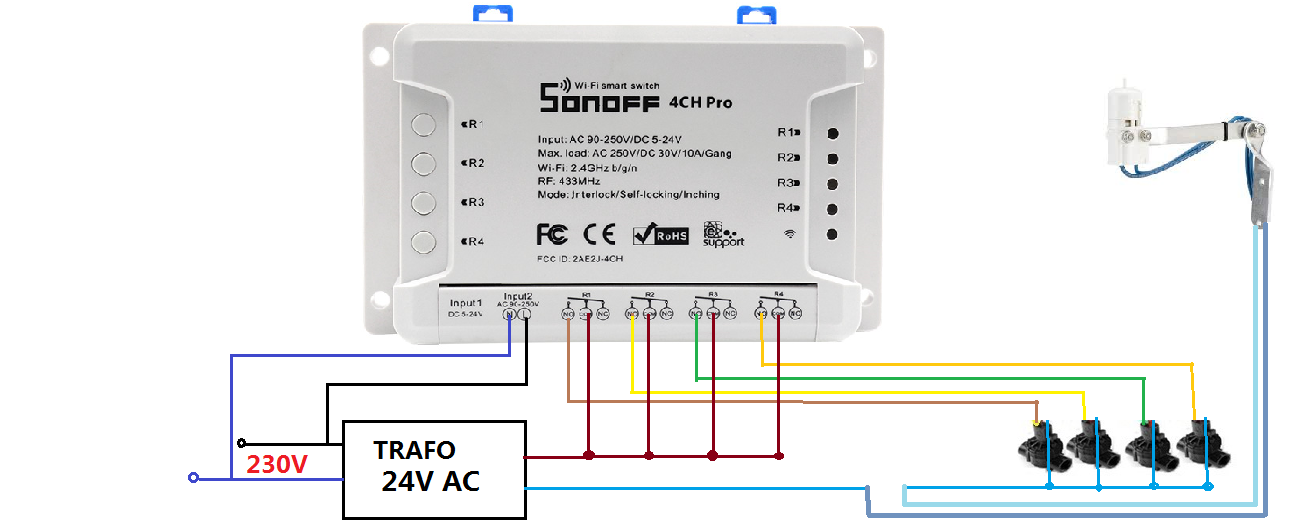

@matulekpl żeby było najprościej , bez dodatkowych zasilaczy DC to tak

OdpowiedzCytuj
Dodane : 12/05/2019 8:50 am
matulekpl i adrian polubień
matulekpl
(@matulekpl)
Stażysta

Dzięki wielkie za schemat. Wszystko podłączone i działa jak ta lala;)

OdpowiedzCytuj
