Witam,

• proszę o informację o wersji AFE Firmware

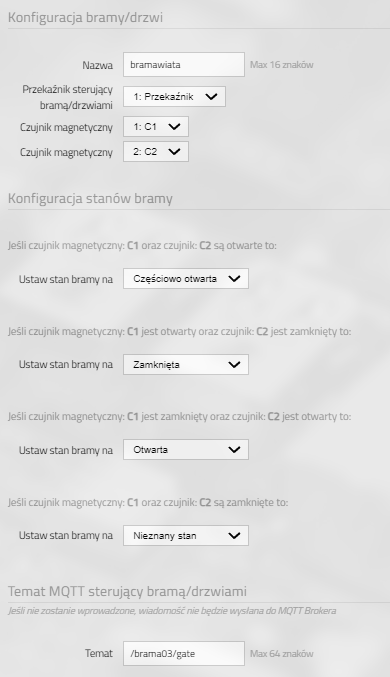

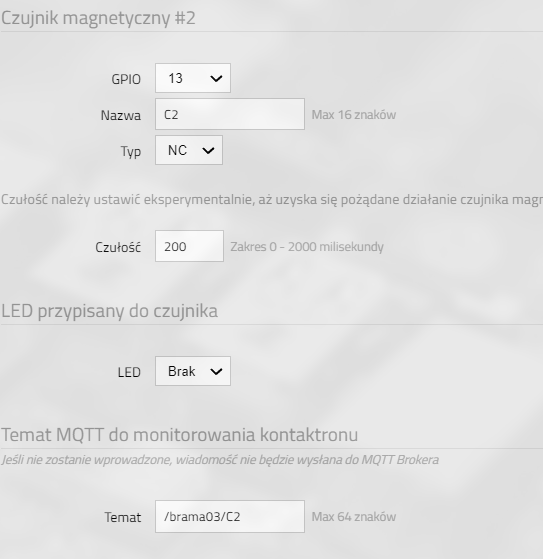

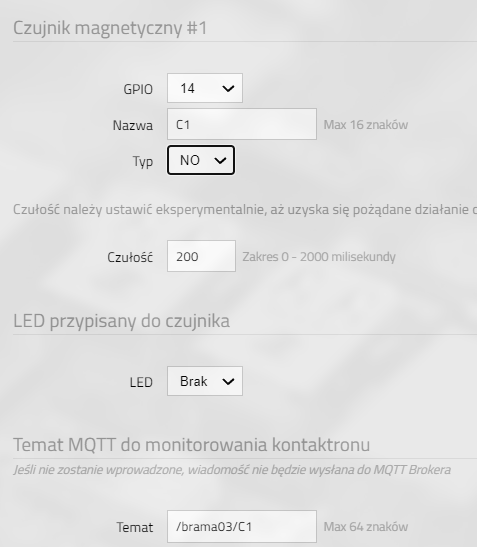

• screenshot'y z konfiguracji czujników zamknięcia w AFE
• polecenie get jest z przeglądarki, tak?

Pytania są o podłączenie sprzętu w dziale zgłaszania problemów z AFE Firmware - brzmi mało AFE ale sprawdzę jak dostanę informację o firmware, żeby zreplikować ustaweinie u siebie.

Pozdrawiam, adrian

@adrian

Wersja T5-3.0.2

Polecenie get jest z przeglądarki

strona :

http://10.1.9.24/?device=contactron&name=C2&command=get

odpowiedź

{"device":{"type":"contactron","name":"C2"},"command":"get","data":{"state":":open"},"status":"success"}

state jest zawsze na open nawet jeśli jest zwarte s1 s2 com

zastanawia mnie jeszcze IN SET stara wersja tego sterownika miała przełącznik

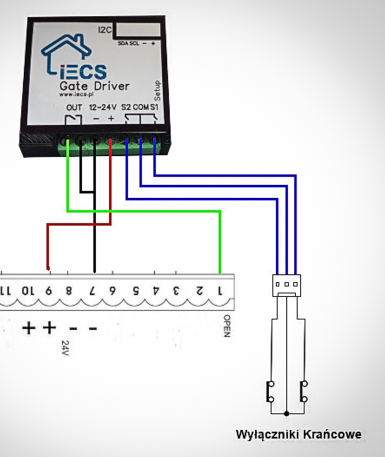

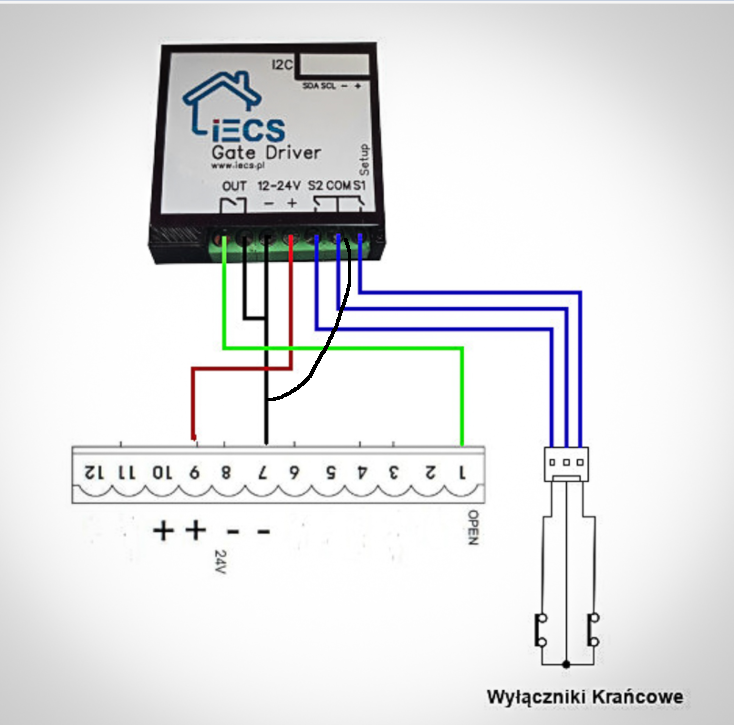

no i pytanie najważniejsze czy ja dobrze rozumuje to w tym rysunku ze na com i s1 s2 nie ma nic oprócz zwarcia wejść s1 s2 s3

W wersji v2 przełącznik in_set podawał na com plus lub minus. W v3 musisz podać przez zworkę plus lub minus do com. Rysunek 1 dotyczy czujników wbudowanych w automat a drugi ma  zastosowanie przy kontaktronach. Masz tam wyraźnie narysowane plus podłączony do com a s1/2 poprzez kontaktron do minusa.

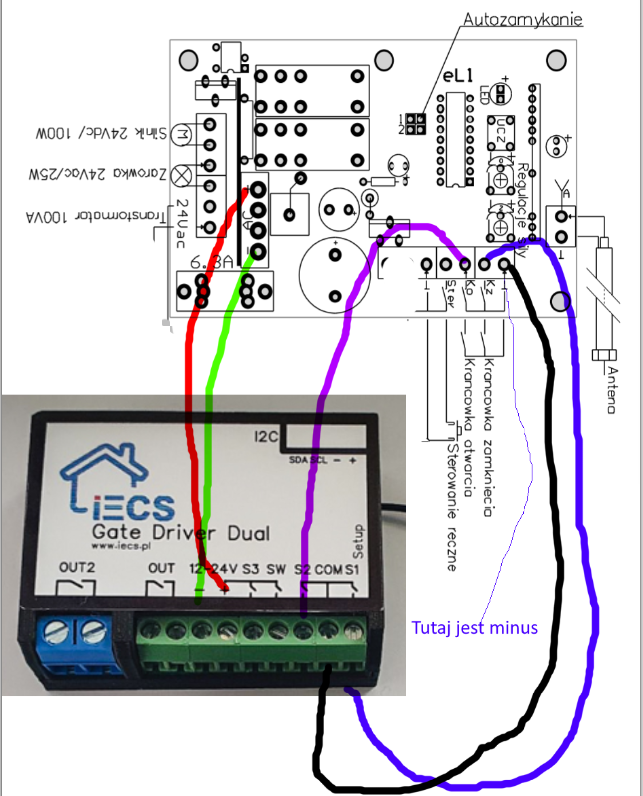

@lukas121 coś takiego

przeniosłem temat z działu zgłaszania problemów z AFE do działu ze sprzętem. W międzyczasie sprawdziłem AFE T5-3.0.2 działa poprawnie z czujnikami binarnymi

Chcesz podłączyć czujniki wbudowane w automat czy kontaktrony ?

@lukas121 czujniki wbudowane ale to i tak są kontaktrony

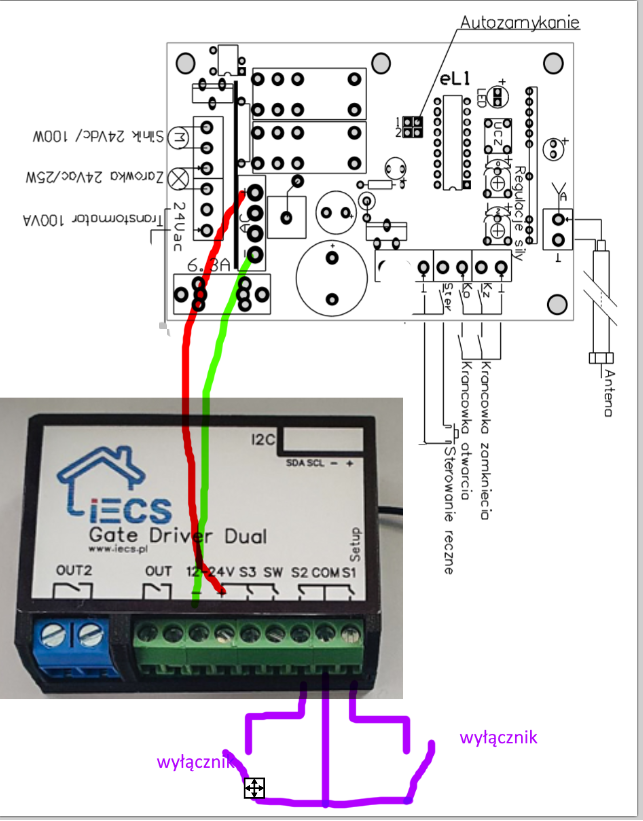

Myślałem że tak zadziała

ale niestety nie działa

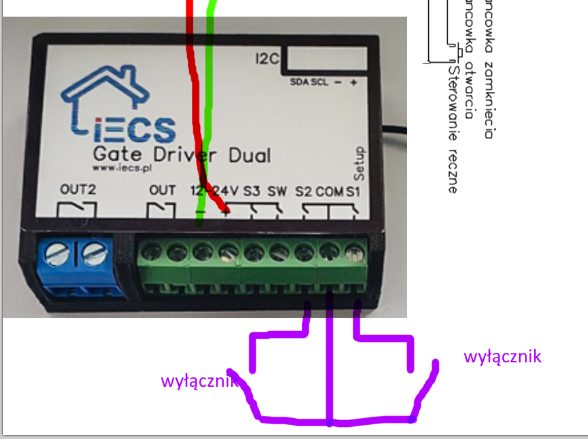

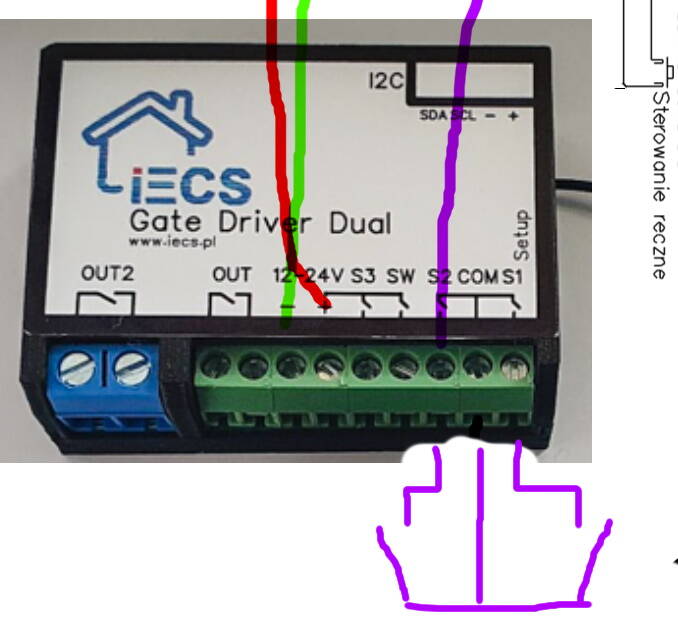

więc zacząłem eksperymentować na stole z czymś takim

i to też nie  działa jak zewrę s2 do com albo s1 do com to nic się nie dzieje

odpowiedź mam cały czas

{"device":{"type":"contactron","name":"C2"},"command":"get","data":{"state":":open"},"status":"success"}

state : open

chcę wykorzystać krańcówkę zamknięcia i krańcówkę otwarcia które tu są na schemacie

w rzeczywistości ta krańcówka to jest kontaktron

@adrian nie bardzo rozumiem czujniki binarne

według ciebie to taki wyłącznik to jest czujnik binarny

@gregaicha

• tak - mający dwa stany: 0,1  lub ON, OFF, lub OPEN, CLOSED, zwarty/rozwarty
• np. czujnik magnetyczny, PIR, kontaktron - z punktu widzenia software działają tak samo

tak na rysunku pokazujesz taki "czujnik"

W pierwszej kolejności ustalmy jakie masz napięcie na stychach do krańcówek, Zmierz je między masą a stykiem krańcówek.

@lukas121

 Piszemy o 2 tematach:

To jest 1

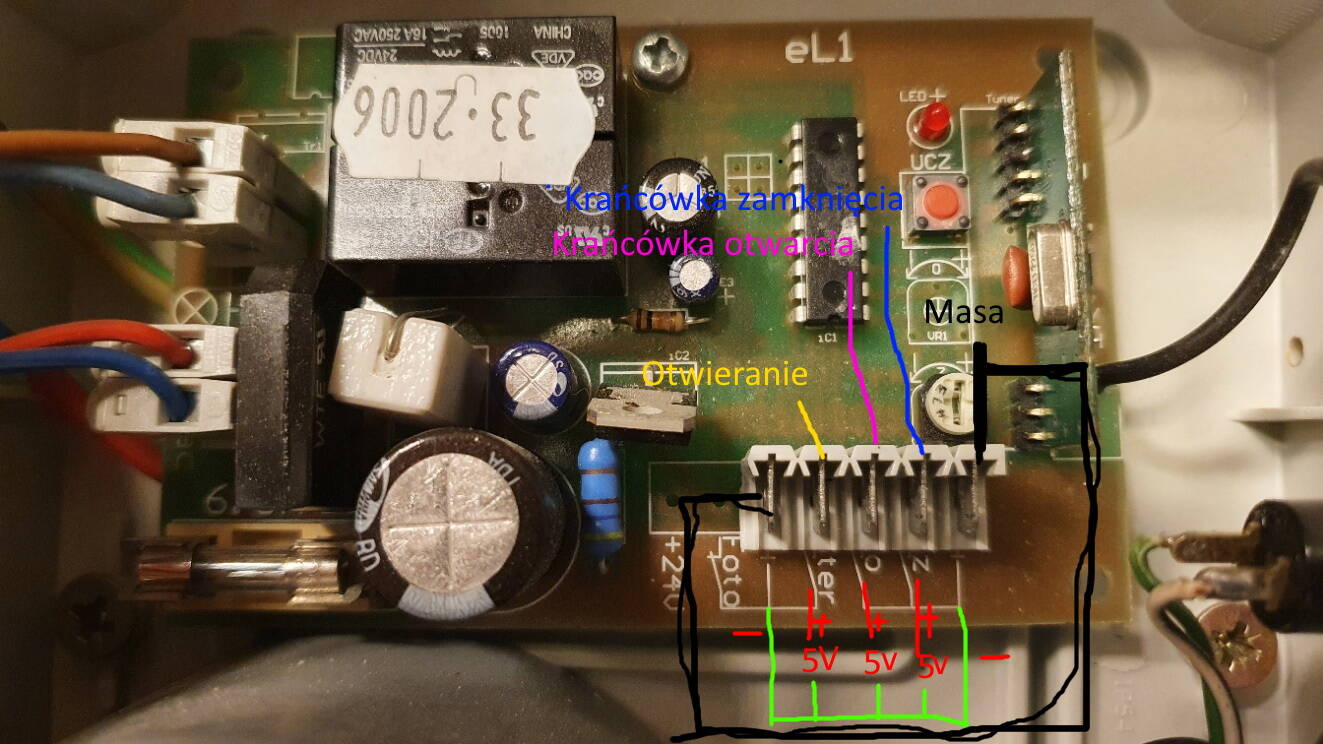

Jedno to jest jak to podłączyć to jest moja centrala w której po podaniu masy(-) na

ster: otwiera się brama

o: w czasie gdy brama otwiera się to się  zatrzyma

z: w czasie gdy brama zamyka się to się zatrzyma

pomiędzy ster (sterowanie), o(krańcówka otwarcia), z(krańcówka zamknięcia) a masą jest 5V

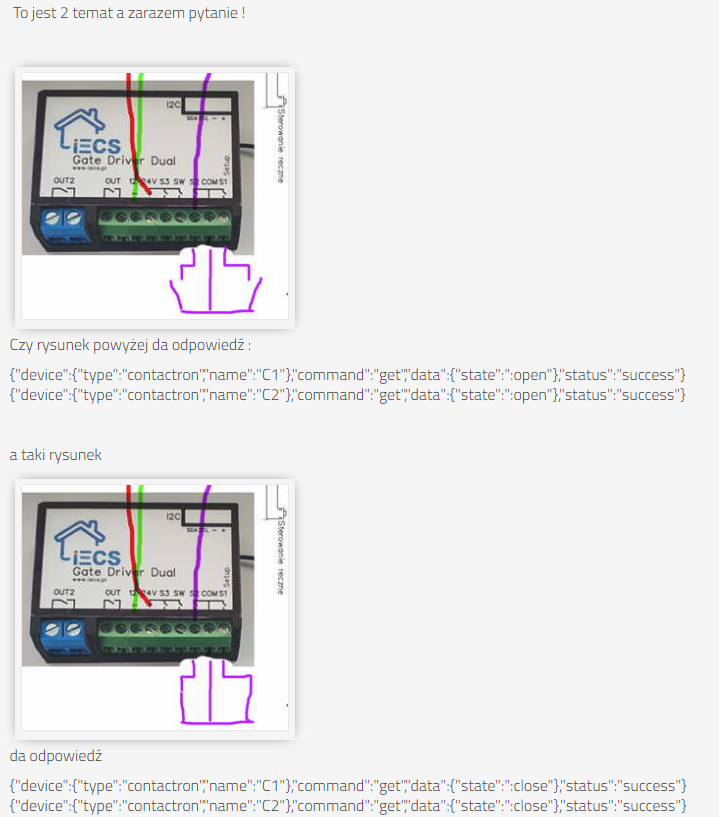

 To jest 2 temat a zarazem pytanie !

Czy rysunek powyżej da odpowiedź :

{"device":{"type":"contactron","name":"C1"},"command":"get","data":{"state":":open"},"status":"success"}
{"device":{"type":"contactron","name":"C2"},"command":"get","data":{"state":":open"},"status":"success"}

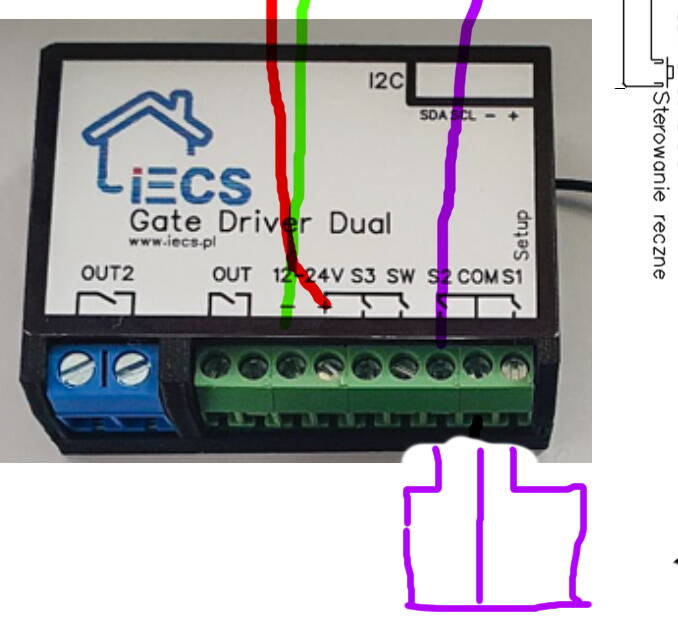

a taki rysunek

da odpowiedź

{"device":{"type":"contactron","name":"C1"},"command":"get","data":{"state":":close"},"status":"success"}
{"device":{"type":"contactron","name":"C2"},"command":"get","data":{"state":":close"},"status":"success"}

Wydaje mi się że nie a raczej na pewno nie bo to przetestowałem

Niestety twoja centralka daje tylko 5V na zaciskach krańcówek, a to za mało aby wysterować gate driver. Standardowo centralki mają 24v. Dwa wyjścia 1. przeróbka elektroniki gate driver specjalnie pod twoją centralke, 2 zastosowanie zewnętrznych kontaktronów do odczytu stanu bramy.

@lukas121 to że moja centrala daje tylko 5v to rozumiem ale pytanie numer 2 ?

Tak da. W afe możesz ustawić czy jest styk nc czy no. Dodatkowo ustawiasz czy jak styk zwarty to otwarta lub zamknięta.

@lukas121 NIE ZGODZĘ SIĘ Z TOBĄ

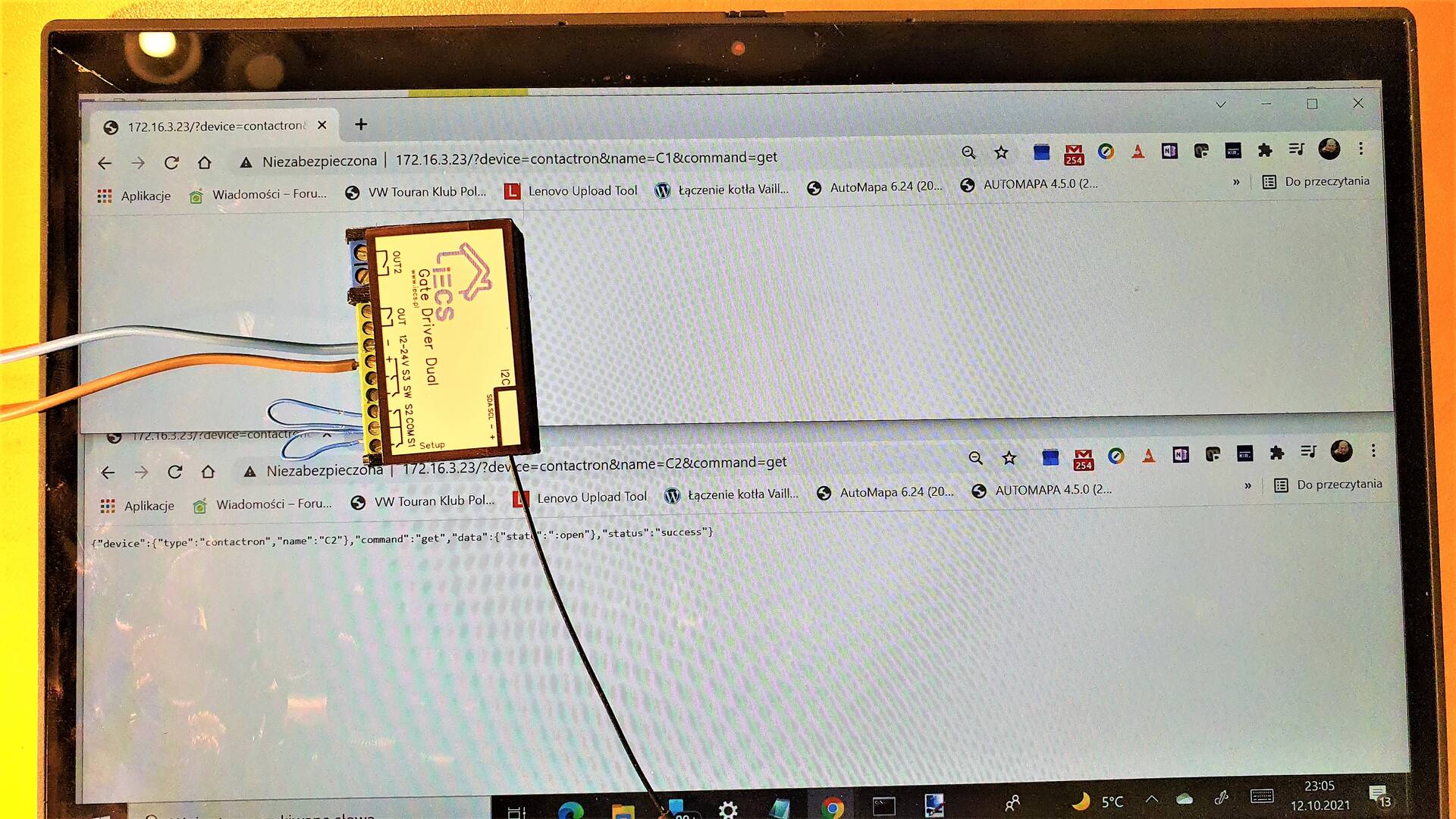

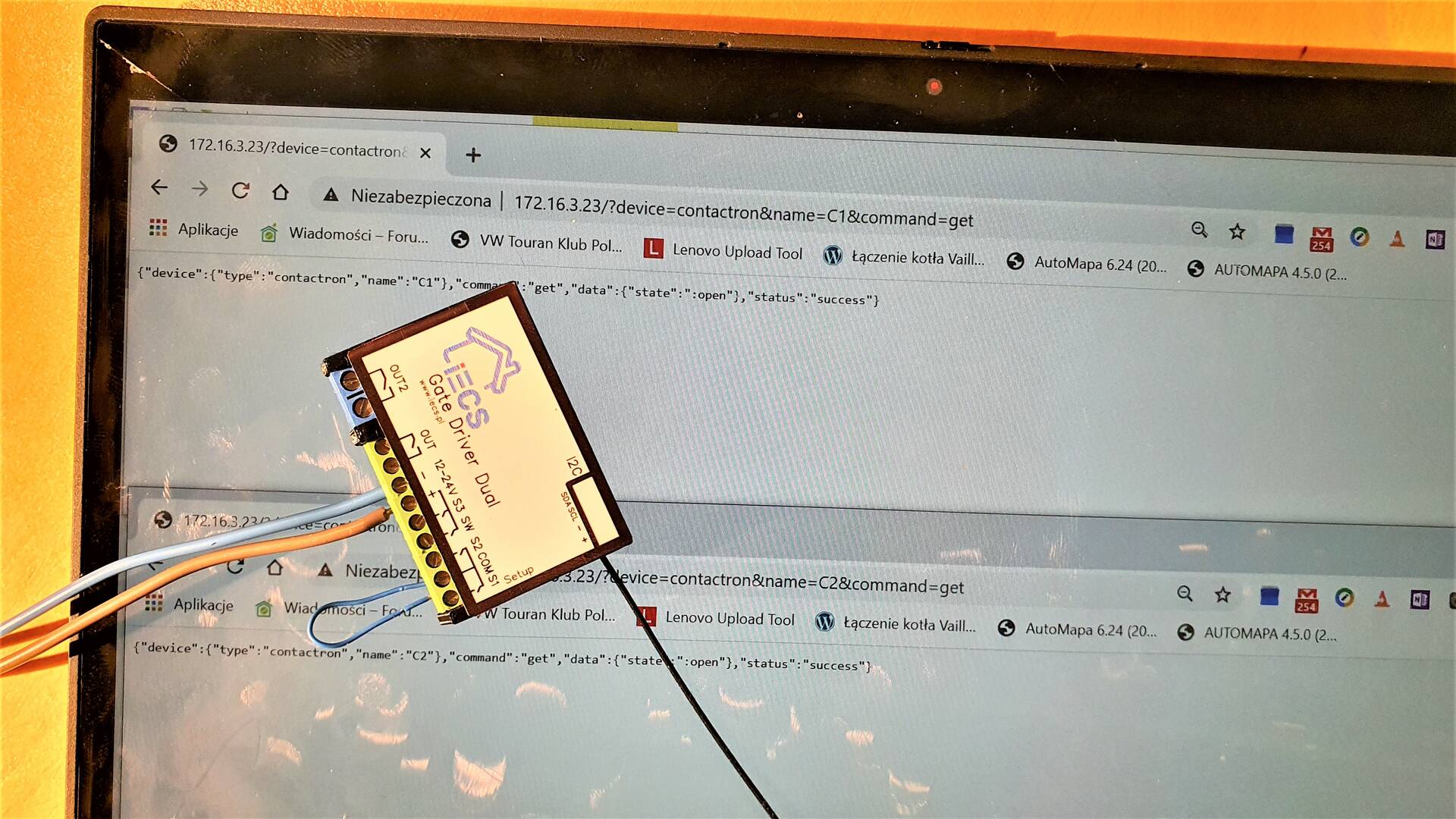

Jeszcze raz wykonałem test i wynik są pod spodem.

zawsze jest

{"state":":open"}

@gregaicha to zrób taki test podaj na zacisk com +24V a na S1 masę , trochę nie rozumiesz że na wejściach tych krańcówek są transoptory które wymagają zasilania , samo zwieranie com do s1 czy s2 nic nie da

@isom czyli ten schemat jest błędny

tu NIE MA +24V na com

jak podam +24v a na s1 i s2 będę podawał masę to faktycznie działa ale to jest inny schemat 🙁

@gregaicha ten schemat jest do centralek w których wbudowane krańcówki podają np minus 24V a ty masz tylko 5V , transoptor w Gate Driver jest zabezpieczony tak dużym rezystorem że 5V to za mało żeby zadziałał i dlatego masz dwa wyjścia . Albo zostawić w spokoju te wbudowane krańcówki i skorzystać z oddzielnych kontaktronów podłączonych według schematu z niezależnymi czujnikami, albo do wyjść twoich krańcówek podłączyć dwa przekaźniki z cewką 5V a stykami przekaźnika podawać 24V tak jak teraz testowałeś
