[Rozwiązany] jak wgrac supla do sonoff TH10

  RSS
andrej
(@andrej)
Nowy

jak wgrac supla do sonoff TH10



Cytuj
Dodane : 19/02/2017 10:34 pm
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

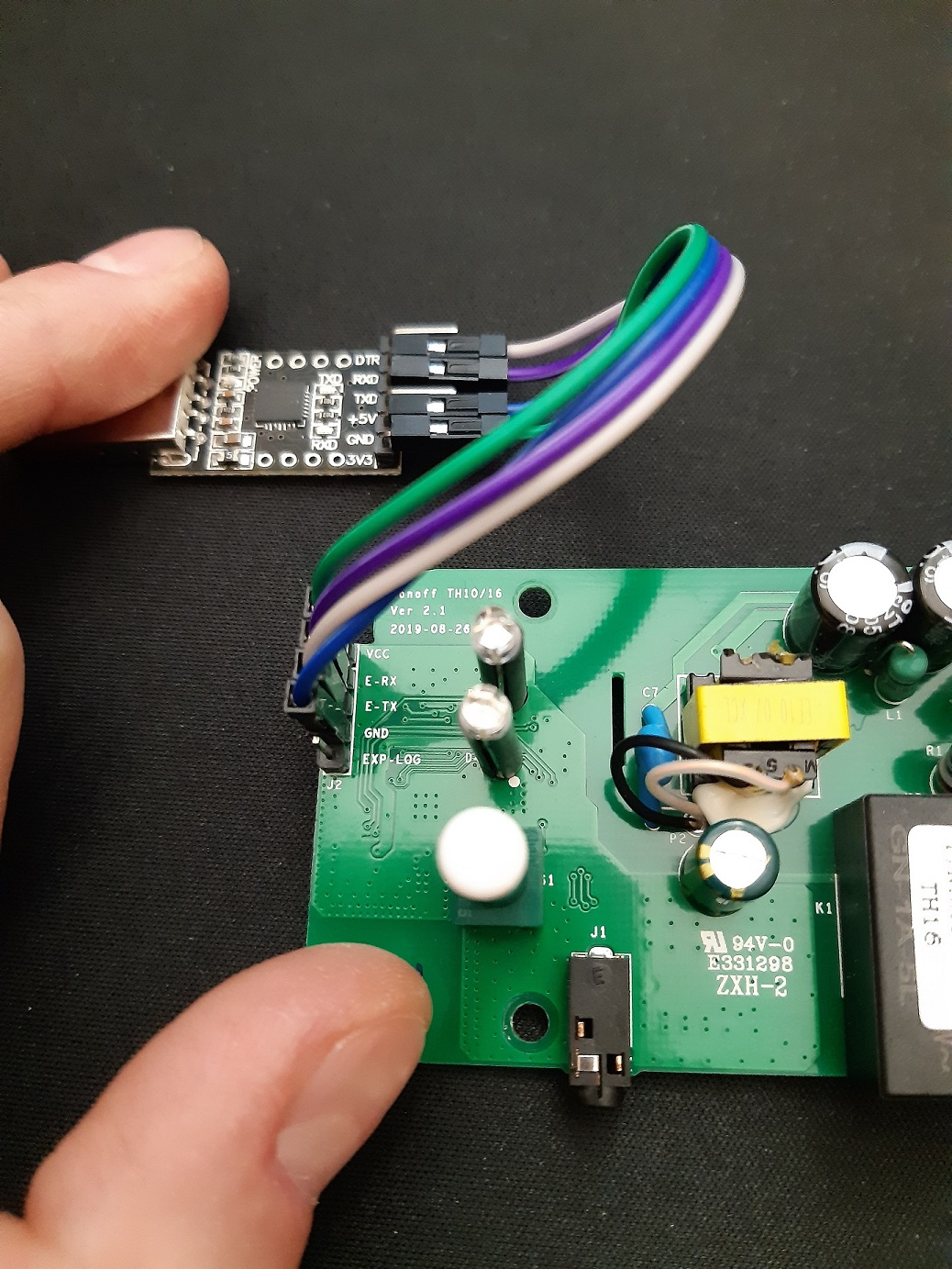

jak rozbierzesz TH10 to po przeciwnej stronie do gniazdek na kable masz 4 dziurki, w której musisz wpiąć adapter TTL-USB np CP2101 do kupienia np. na allegro

Kable podłącza się wg tego schematu

Pin Sonoff TH TTL-USB
1 VCC 3V3
2 RX TX
3 TX RX
4 GND GND

Ściągasz odpowiedni soft ze strony Supla pod ten przełącznik i w zasadzie postępujesz praktycznie tak samo jak z wygrywaniem do Sonoff Basic

Różnica to adresy pod które trzeba wgrać firmware:

  • boot_v1.5.bin -------->0x00000
  • sonoff_th10_user1.1024.new.2.bin---->0x01000

Parametry do wgrywania takie same jak do Sonoff Basic

  • BAUDRATE: 115200
  • Flash Size: 1MByte
  • Flash speed: 40Mhz
  • SPI Mode: QIO

Nie odpowiadam na prośby o pomoc, sugestie przez wiadomości prywatne - pisz na Forum! Dzięki za zrozumienie.

OdpowiedzCytuj
Dodane : 19/02/2017 10:49 pm
andrej
(@andrej)
Nowy

dzięki za szybką odpowiedż sprawa wygląda tak , po załączeniu FLASH pod paskiem postępu pojawiają się naprzemian napisy    require(''wifi")   require("gpio")    connect.world()

OdpowiedzCytuj
Dodane : 20/02/2017 11:28 am
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

Te zachowania jest typowe kiedy nie ma połączenia z Sonoff

  • czy Sonoff jest w trybie wgrywania oprogramowania?
    • wciskasz przycisk w SOnoff i podłączasz kabel USB do komputera, puszczasz przycisk jak kabel włożysz do kompa
  • Czy masz dobrze wybrany port COM?
    • spróbuj z innymi
  • czy na pewno jest styk z tymi Pinami w Sonoff?
    • wlutowałeś złacze jakieś, czy trzymasz kable "jakoś" - sprawdź czy rzeczywiście jest styk

Jaki masz adapter TTL-USB ?

Nie odpowiadam na prośby o pomoc, sugestie przez wiadomości prywatne - pisz na Forum! Dzięki za zrozumienie.

OdpowiedzCytuj
Dodane : 20/02/2017 9:48 pm
andrej
(@andrej)
Nowy

Program został wgrany, błąd był w porcie COM nie miałem skonfigurowanego, mam jeszcze pytanie o podłączenie czujnika temperatury mam taki ( http://electropark.pl/czujniki-temperatury/10325-czujnik-temperatury-ds18b20-silikonowy-1m.html )

OdpowiedzCytuj
Dodane : 21/02/2017 10:52 am
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

a na czym polega pytanie z tym czujnikiem?

tutaj jest: jak mozna go podlaczy



Nie odpowiadam na prośby o pomoc, sugestie przez wiadomości prywatne - pisz na Forum! Dzięki za zrozumienie.

OdpowiedzCytuj
Dodane : 21/02/2017 12:28 pm
andrej
(@andrej)
Nowy

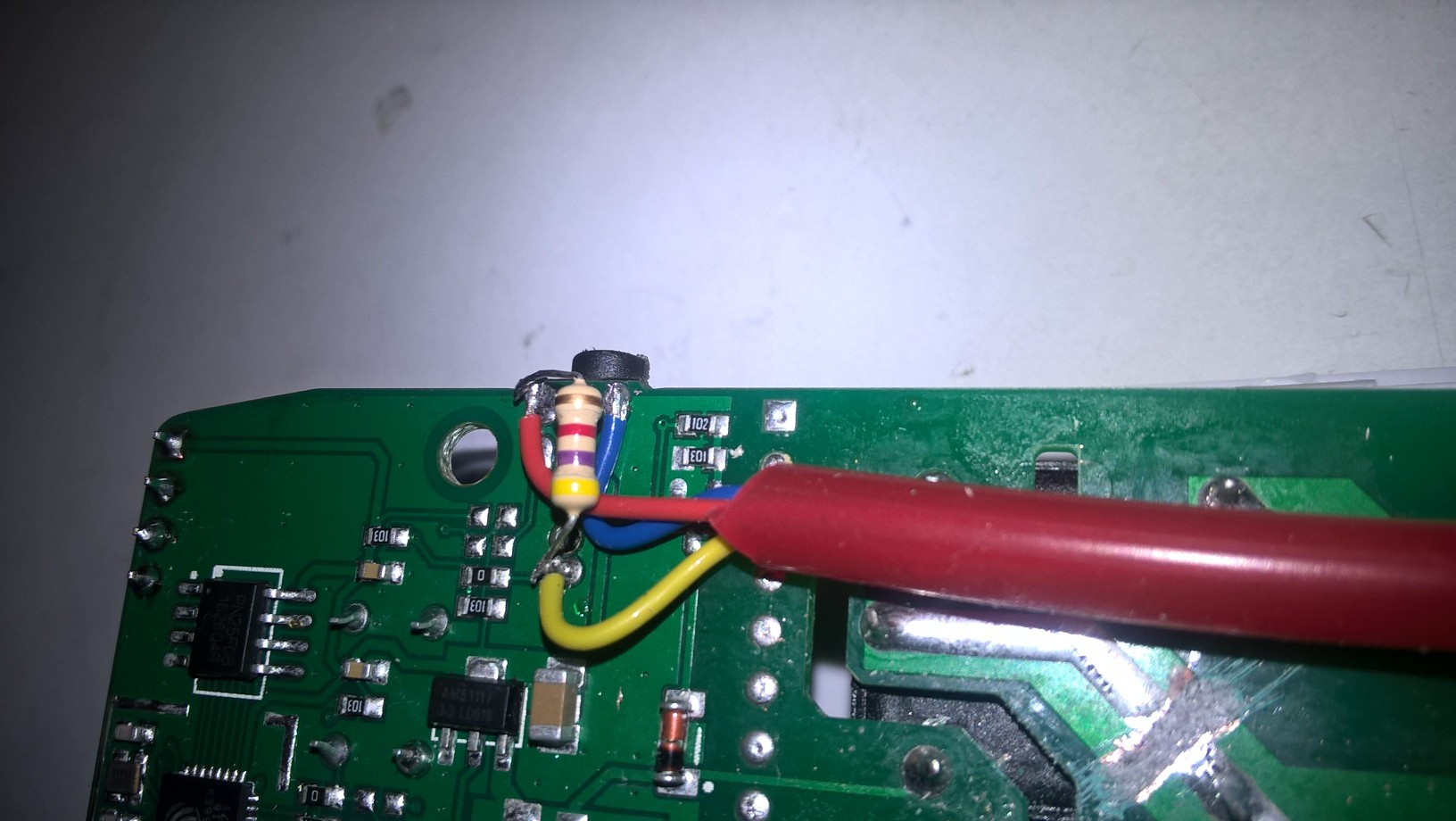

problem był taki bo już go niema,wszystko działa a chodziło o to że jest to TH10 o czym pisałem na początku i ten czujnik chciałem wlutowac do płytki według rozmieszczenia pinów na płytce sygnał data idzie na gpio14 znalazłem taką fotkę do th10 ( ) i wlutowałem według opisu kolorów kabla z sklepu gdzie niebieski to sygnał data i czujnik nie działał dlatego wczorajsze pytanie, dzisiaj nie dał mi spokoju ten niebieski kolor i przelutowałem na żółty zdjęcie w załączonym pliku dzięki za podpowiedzi i zainteresowanie



OdpowiedzCytuj
Dodane : 21/02/2017 8:46 pm
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

dobra robota. jakoś nie załapałem że to chodzi o TH10 - późno było - powodzenia.

Nie odpowiadam na prośby o pomoc, sugestie przez wiadomości prywatne - pisz na Forum! Dzięki za zrozumienie.

OdpowiedzCytuj
Dodane : 21/02/2017 8:54 pm
almurik
(@almurik)
Nowy

Witam

Pozwolę sobie wpiąć w temat. Próbuję właśnie wgrać suple do sonoff th16.

Wpierw zgrałem wpierw kopię za pomocą esptool.py - zrobiła się poprawnie
Następnie wgrałem boot_v1.5.bin i sonoff_th16_user1.1024.new.2.bin dokładnie jak w instrukcji za pomocą NODEMCU, adresy jak powyżej. Log czysty, niby poprawnie wgrany soft - "program flash success" . Po wyjęciu włożeniu usb cisza, dioda nie mruga , nie mogę urządzenia skonfigurować czy to po naciśnięciu przycisku czy po włączeniu ponownym zasilania, nie wiem co jest nie tak. Próbowałem użyć QIO i DOUT - efekt taki sam, log czysty "program flash success" jednak urządzenia nie da się skonfigurować, nie pojawia się żadna sieć WIFI - dioda nie mruga.

Gdy wgram ponownie oryginalnego softu eWelink - działa bez problem.

Z góry dzięki za pomoc.

Pozdrawiam.

OdpowiedzCytuj
Dodane : 11/11/2019 11:28 am
isom
 isom
(@isom)
Dyrektor Moderator Zasłużony dla Forum, Donator 2019

@almurik nic nie piszesz pod jakie adresy wgrywałeś te pliki , ale mniejsza z tym i tak wgrywałeś nie kompletne .

Wgraj do tego sonoff na poczatek plik blank , jak nie masz to pobierz sobie https://github.com/tschaban/AFE-Firmware

 znajdziesz go w folderze "bin" , potem wgraj komplet plików tzn wszystkie trzy tak jak masz opisane w Readme.txt.

TH10/16
v2.5.3

boot_v1.5.bin -------->0x00000

TH10
sonoff_th10_user1.1024.new.2.bin---->0x01000

TH16
sonoff_th16_user1.1024.new.2.bin---->0x01000

esp_init_data_default.bin---->0xfc000

BAUDRATE: 115200
Flash Size: 1MByte (8Mbit)
Flash speed: 40Mhz
SPI Mode: DIO



OdpowiedzCytuj
Dodane : 11/11/2019 1:34 pm
almurik
(@almurik)
Nowy

Nie napisałem nic o adresach ale wgrywałem dokładnie pod wskazane ale nie wgrywałem pliku blank.

Teraz wgrałem blank pod adresy:

blank_1MB.bin -----> 0x00000

blank_1MB.bin -----> 0x01000

blank_1MB.bin ----->0xfc000

a następnie

boot_v1.5.bin -------->0x00000

sonoff_th16_user1.1024.new.2.bin---->0x01000

esp_init_data_default.bin---->0xfc000

BAUDRATE: 115200
Flash Size: 1MByte (8Mbit)
Flash speed: 40Mhz
SPI Mode: DIO



Efekt taki sam. wszystko się wgrywa, żadnych błędów ale też żadnych efektów, diody milczą żadna sieć SUPLA się nie pojawia.

Coś omijam ?

Ta sama operacja wykonana ESP FLASH DOWNLOAD TOOL V1.2 i NODEMCU.

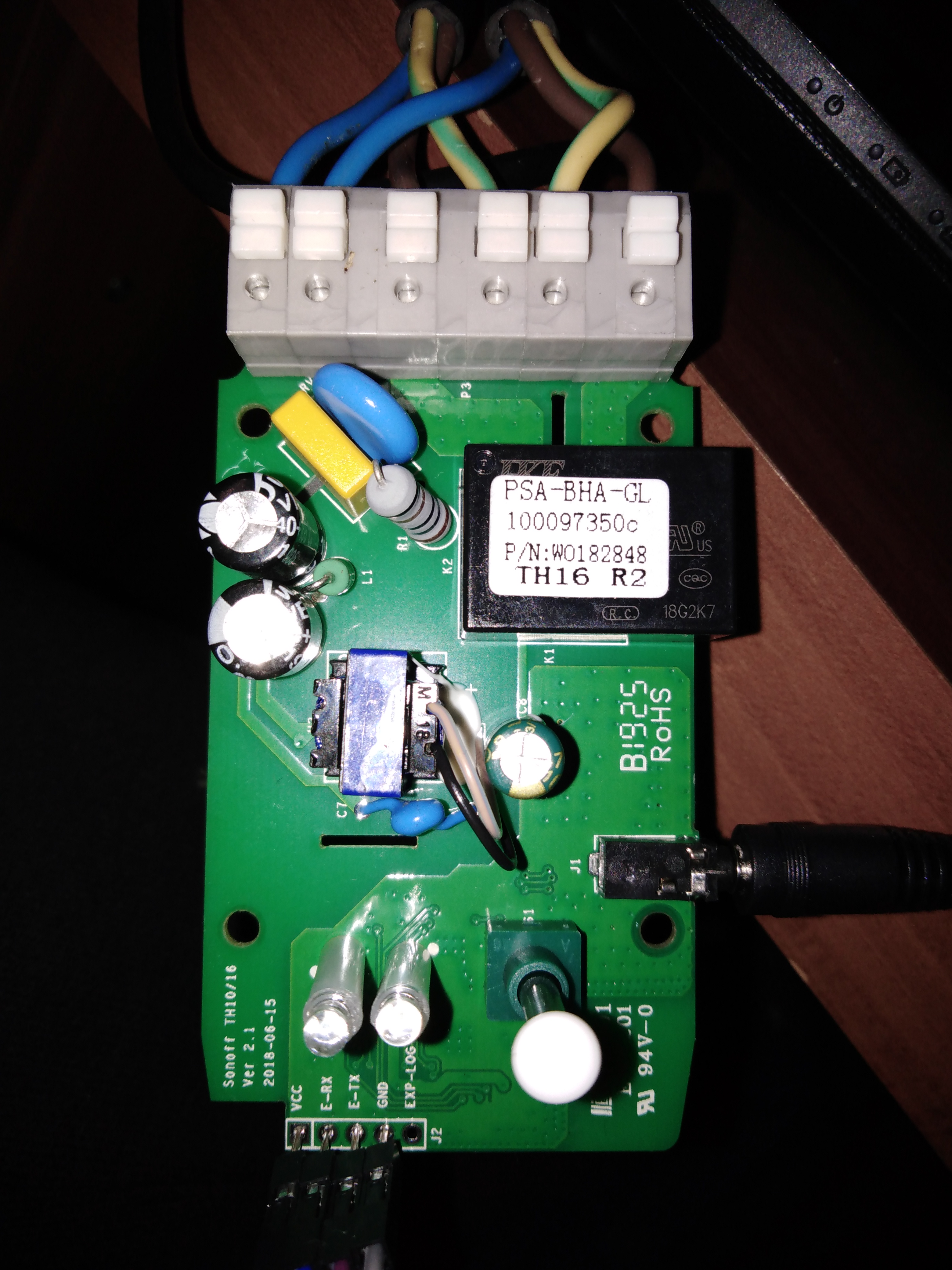

Dodałem jeszcze w załączniku zdjęcie modułu. Wygląda nieco inaczej niż inne th16 . Ma 5 pin ...

edit:

konwerter to USB to TTL FT232RL





EDIT !!

Ważne. Jestem matołem 🙂 kolejnym, który złapał się na wgrywanie esp_init_data_default.bin formacie HTML. Nie wiem jak i skąd plik pobrałem, inne były OK ten jeden gdzieś na szybko po łebkach pobrałem źle. Narazie działa... . dziękuje za pomoc i przepraszam za wpadkę.
