Źle pokazywany stan PIR w Domoticz

13 Wpisów
4 Użytkownicy
1 Likes
2,535 Wyświetleń
isom
Wpisów: 5079
 isom
Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
(@isom)
Szef wszystkich szefów
Dołączył: 6 lat temu

@krzysztofch wygląda to tak jak by GPIO od czujnika PIR nie wykrywało zmiany stanu po dezaktywacji PIR-a , wtedy będzie tak że jedno naruszenie PIR załączy czujnik w Domoticz a drugie naruszenie go wyłączy.

Żeby się upewnić podłącz do wolnego GPIO jakiegoś LED,  ustaw w konfiguracji dla PIRa tego LEDa i zobacz jak będzie się zachowywał.

Odpowiedz
adrian
Wpisów: 3973
Admin Zasłużony dla Forum, Patron Strony
(@adrian)
Szefu
Dołączył: 10 lat temu

z filmiku wygląda mi że PIR działa OK -

  • wykrywa ruch
  • puszcza 3.3v (zamyka obwód)
  • trzyma na czas ustawiony potencjometrem w PIR - na oko policzyłem 10sek
  • po czasie ustawia 0v (otwiera obwód)

w Domoticz oczywiście z opóźnieniem idą stany z PIR ze względu na czas odświeżania - w logach powinno widać czas natychmiast po wykryciu ruchu

To co trzeba zmienić wg mnie to tylko, żeby odwrotnie wysyłał stany do Domoticz niż jest teraz - wg mnie zmiana typu z NO na NC powinna pomóc - nie mam jak przetestowac teraz

Odpowiedz
adrian
Wpisów: 3973
Admin Zasłużony dla Forum, Patron Strony
(@adrian)
Szefu
Dołączył: 10 lat temu

opóźnienia w Domoticz będą - to nie zależne od Sonoffa z AFE - poprostu tam się odświeża strona co jakiś czas. Z stoperem w ręce to dokładnie u mnie co 9sek

Test 1, Test 2 - to nie wiem jak mam rozumieć - dobrze czy nie dobrze? 🙂

Generalnie z PIR'a i przekaźnikami - załączaniem świateł to jest ciekawa zabawa, aby to zgrać, żeby nie robiło się "wkurzające" włącz / wyłącz 😉

Ja do tego używam reguł a nie kontrolowanie samym urządzeniem

Jeśli nie używasz reguł to masz dwa parametry, które musisz dobrze zgrać na własne potrzeby

  • pierwszy to czas ustawiany potencjonometrem w PIR
  • drugi czas na jaki ma włączyć przekaźnik w AFE

Jeśli czas PIR będzie wyższy niż czas w AFE, to będzie dyskoteka.

Będzie to ciężko opisać, ale spróbuje, działa to tak:

  1. Podczas wykrycia ruch PIR ustawia stan 1 i trzyma go na czas z potencjometru - na filmie miałeś ok 10sek
  2. Jak PIR ustawia 1 to uruchamia przekaźnik na czas z AFE - w filmie było 30sek
  3. podczas gdy PIR jest ustawiony na stan 1 - nie wykrywa ruchu
  4. po 10sek PIR przechodzi w stan 0 i znowu "obserwuje" ruch
  5. przekaźnik jest włączony jeszcze przez 20sek bo ustawiony był na 30sek
  6. jeśli w ciągu tych 20 sekund od przejśca PIR w stan 0 ponownie wykryje ruch to idzie do pkt 1 chyba, że nie wykryje ruchu to idzei do pkt 7.
  7. jesli w ciągu tych 20sek nie wykryje ruch wyłączy PIR

nie wiem co masz jeszcze ustawione w konfiguracji przekaźnika - bo są tam parametry jak automatyczny wyłączenie (chyba), który może zaburzyć powyższy sposób działania.









Odpowiedz
Wpisów: 490
Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu
(@krzysztofch)
Ekspert
Dołączył: 6 lat temu

Ogolnie to sie domyslilem ze ze pir musi byc zawsze ustawiony na podtrzymaniu miejszy czas niz ustawione w afe.

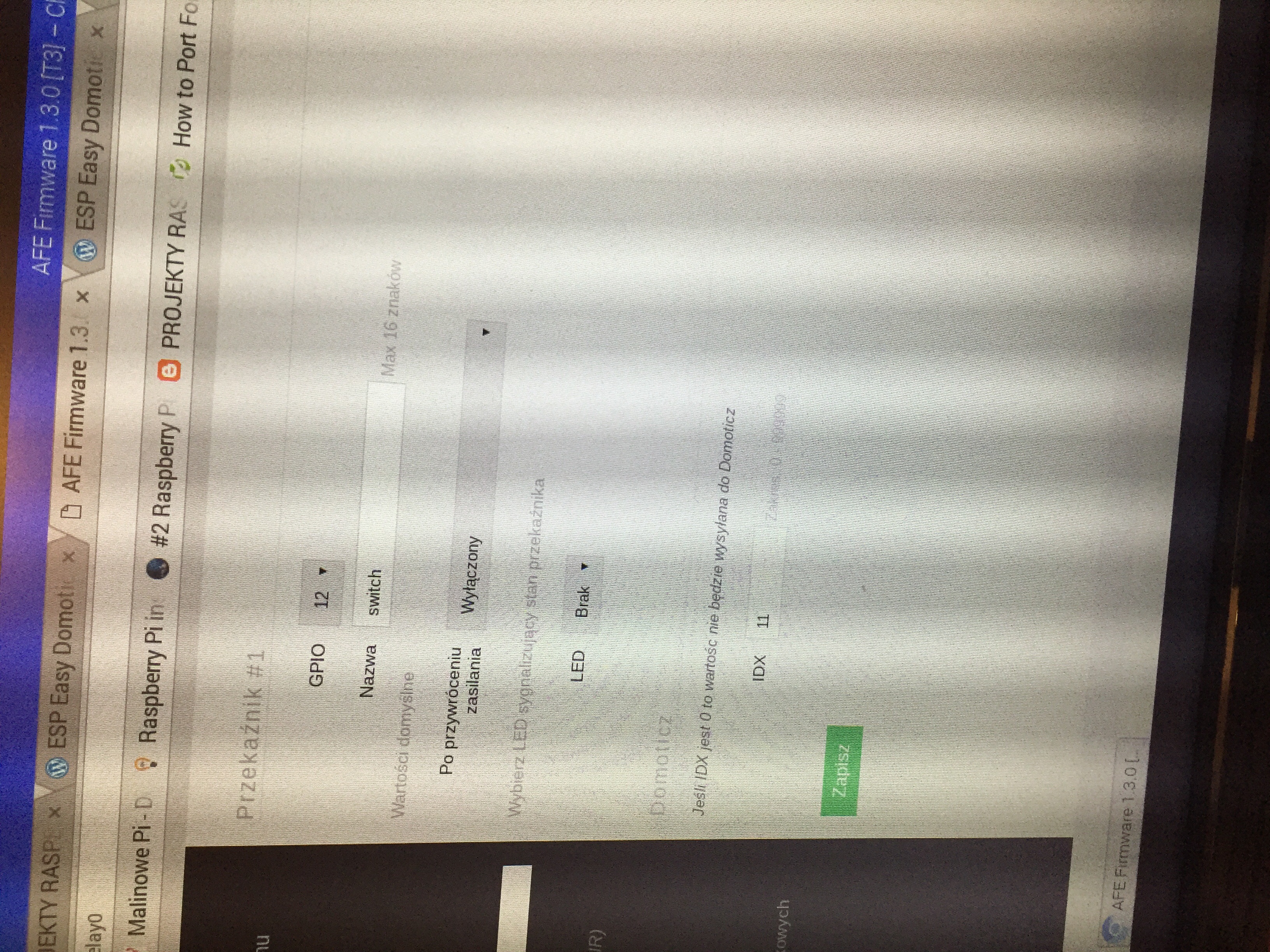

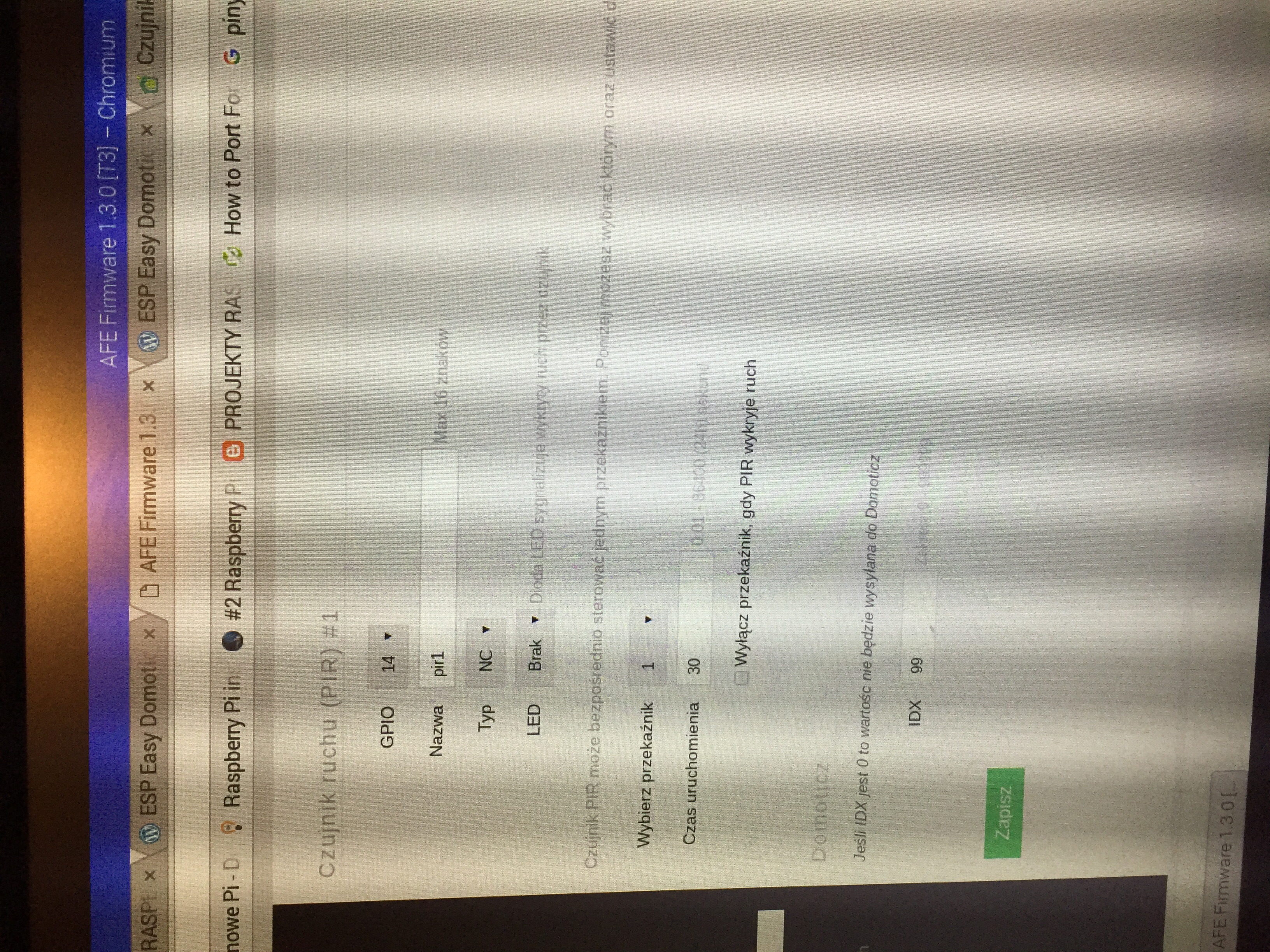

A ustawienia sa takie:

Odpowiedz
Wpisów: 490
Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu
(@krzysztofch)
Ekspert
Dołączył: 6 lat temu
  • Adrian tak jak opisales to dziala ok. Wszystko jest wporzadku.
  • W tescie 2 opisalem to co sie stanie jak na domoticzu bez ruchu wlanczam sobie swiatlo np na zewnatrz bo chce aby sie swiecilo.
  • wlanczajac w domoticzu wirtualnym wlacznikiem swiatlo nap na zew gdy ktos wejdzie w czujnik pir to to swiatlo zgasnie okolo8 sek podczas gdy ta osoba kontynuuje ruch zapali je ponownie. Czy zle czy dobrze?
  • No troche zle ale jak nie mozna tego rozwiazac to mozna sie z tym pogodzic. Bo glownie swiatlo bedzie zapalane pirem , rzadziej wlacznikiem. W inny dzien sprobuje inne czasy nastawic. Tez jak bede mnial wiecej pirow to poprobuje jak to dziala z wiecej niz jeden pir.

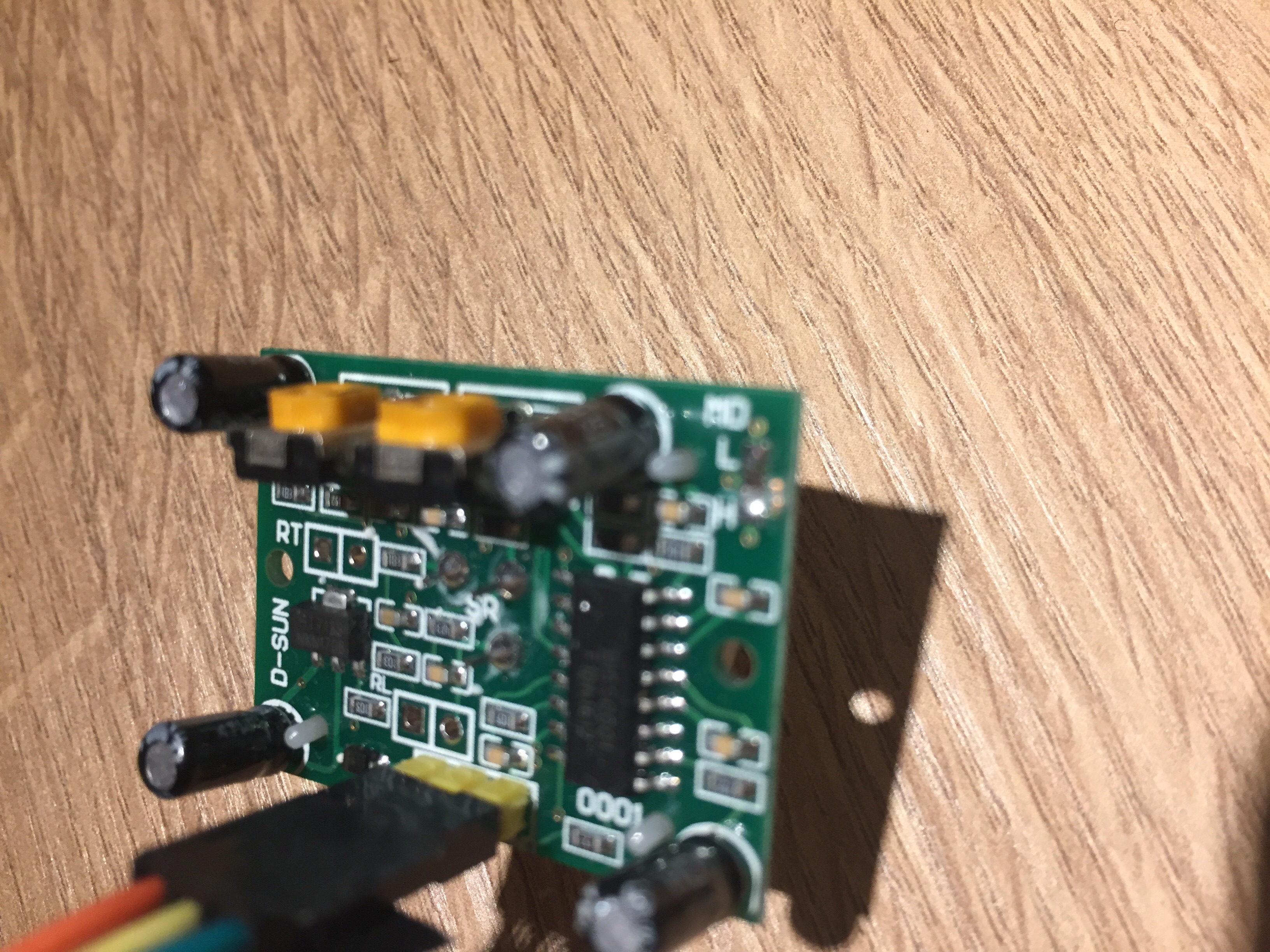

  • Nie jest latwe takie nastawienie tez ze wzgledu ze uzylem akurat taki pir HC-SR501 a sa dwa rodzaje zielony i czarny. Ja mam zielony , zworke musialem przeciac jedno polaczenie a zlutowac z drugim.Zdiecie róg dól prawa strona  Daje link o tym.
  • http://uczymy.edu.pl/wp/blog/2016/07/06/czujnik-ruchu-pir-hc-sr501/
Odpowiedz
