Informacja włącznik schodowy zigbee

Dlaczego chcesz użyć modułów jako przełącznika krzyżowego?

Jak mowa o modułach Zigbee to polecam Sonoff minir4.

Taki sam układ robię na modułach z esp8266 np. shelly z Tasmota i właczniki monostabilne. Jeden jest jako wykonawczy, pozostałe jako sterowanie. Tasmota pozwala wysyłać bezpośrednio komendy do innego modułu. Można użyć w kolejnych puszkach moduły Shelly i3 lub i4. Masz komplet przewodów, zatem jedną linie wykorzystasz do załączania z wszystkich przełaczników.

Przełącznik który mam (TuYa WHD02) ma dokładnie taki sam schemat działa jak wspomniany Sonoff minir4, czyli się da 🙂

Dobrze rozumiem jak to połączyć?

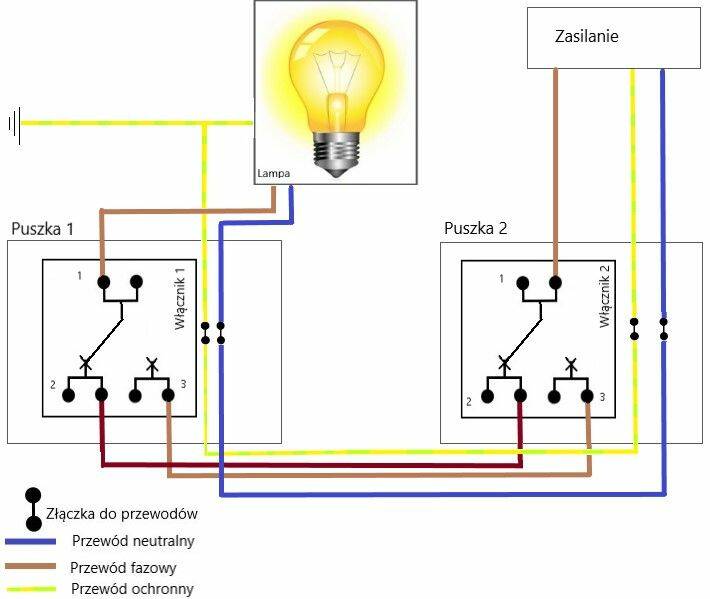

1. odłączam zasinalnie od puszek (puszka 2 na schemacie)

2. łącze niewykorzystany przewód z wolnym kablem (na schemacie czerwona linia, w puszce 2)

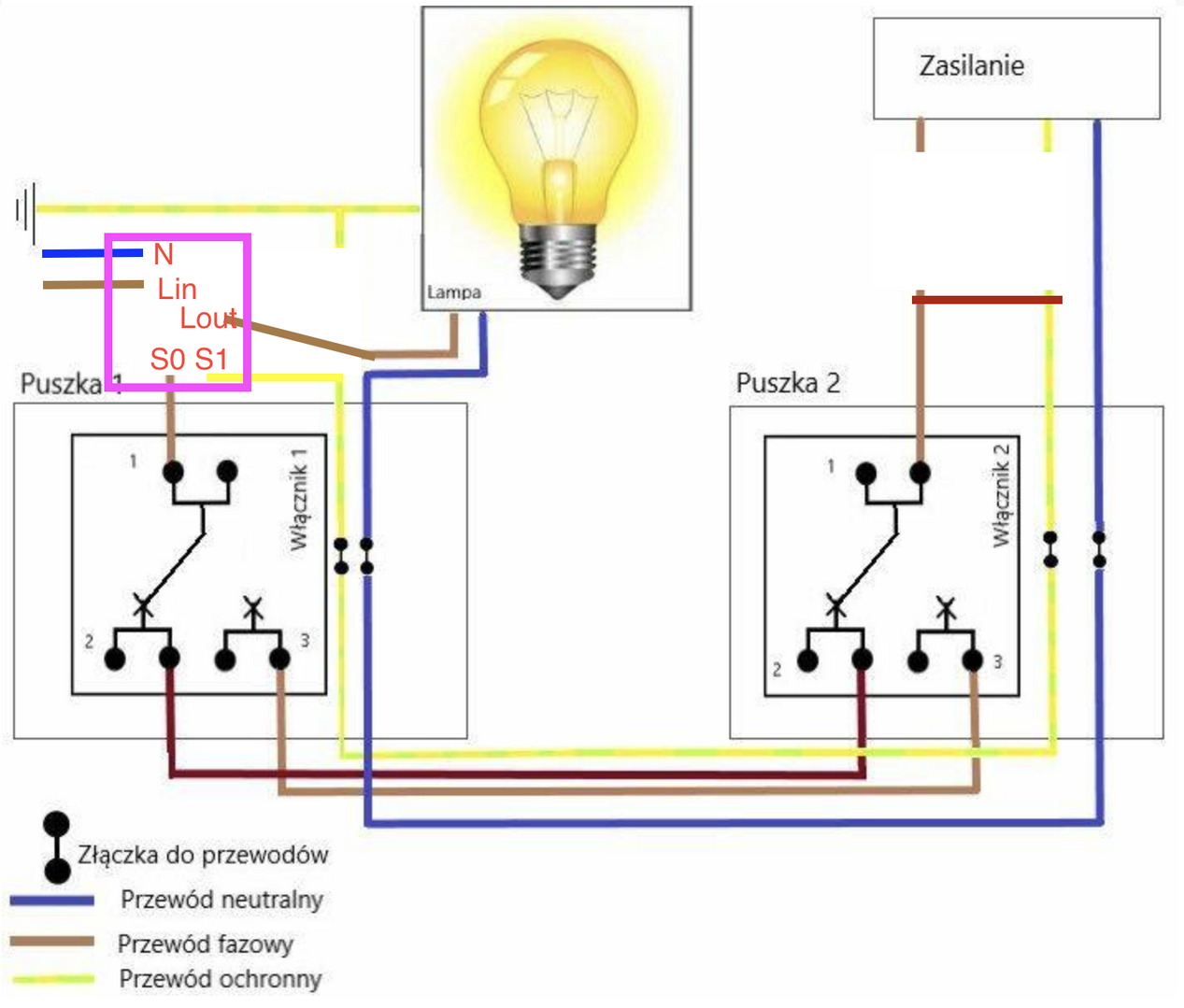

3. w puszcze (1) przy lampie podłączam L i N do sterownika, Lout idzie na lampę a S0 i S1 podłączone do przełączników schodowych (w których nie ma już napiecia

BTW. Po co zarówno Sonoff jak i Tuya maja Nout? W jakim celu odcinac linie N, skoro odcinany i tak jest L ?

Jeżeli chodzi o krzyżowy .. to złe się wyraziłem. Chodzi mi o to ze sterować może przekaźnik jak i oba przełączniki

@pawelgrzegrzolka

pola N w module są zmostkowane

Dodane przez: @pawelgrzegrzolka

↑

Jeżeli chodzi o krzyżowy .. to złe się wyraziłem. Chodzi mi o to ze sterować może przekaźnik jak i oba przełączniki



nie ma znaczenia jakie masz przełaczniki, masz możliwość właczania i wyłaczania zarówno z poziomu aplikacji jak i podając sygnał z przełącznika

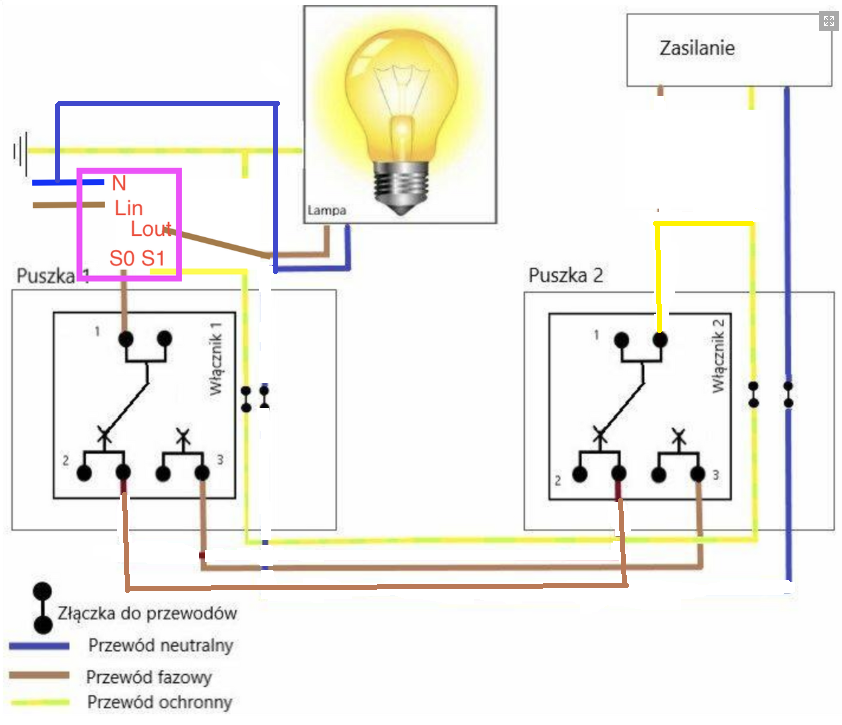

@pawell32 dzięki za proprawiony schemat, tak masz racje nie ma sensu ciągnąć N z drugiej puszki.

rozumiem ze podłączenie krzyżowego działa na tej samej zasadzie. odłączam wszystkie przełączniki tak, żeby nie było na nich zasilania. I dwa końce łącze na S0/S1

@pawelgrzegrzolka tak
