Sonoff basic a stan sterownika CO

wojtek_gtx
(@wojtek_gtx)
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21

Mam przerobionego sonoffa basic-a na beznapięciowego jako włącznik do pieca CO spięty z termostatem utworzonym w Domoticz, jest wpięty równolegle do oryginalnego sterownika CO Viessman E200
Pytanie czy można podpiąć GPIO z sonoffa do linii która idzie do pieca CO żeby kontrolować sam stan tej linii. Wiadomo że wiem jaki jest stan jak termostat domotcza włączy mi ogrzewanie ale jak sterownik Viessmann załączy to ogrzewanie to już stan u mnie w Domoticzu się nie zmienia. Pomyślałem czy nie można by było kontrolować tego stanu wykorzystując GPIO z sonoffa. Da się żeby nie spalić ??

Cytuj
Autor tematu Dodane : 07/10/2019 10:13 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

Może spalić nic nie spalisz ale czy nie spowoduje to nieprawidłowej pracy samego pieca to nikt nie da gwarancji . Popartz może jest jakiś led który się zaświeca razem ze startem ogrzewania , przyklej fotorezystor i z niego ciągnij sygnał do GPIO

OdpowiedzCytuj
Dodane : 07/10/2019 11:15 pm
wojtek_gtx
(@wojtek_gtx)
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21

@isom

Właśnie nie mam żadnej kontrolki bo piec wyświetla wszystko na wyświetlaczu i myślałem że w ten sposób ... 😉 nic będę kombinował z innej strony

OdpowiedzCytuj
Autor tematu Dodane : 08/10/2019 7:43 am
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

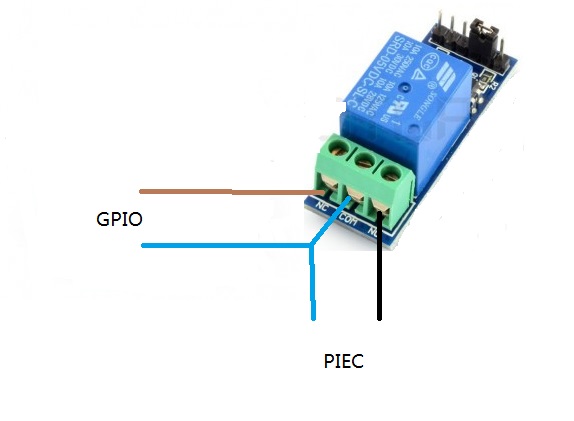

@wojtek_gtx tu nie ma co kombinować tylko z wyjścia regulatora pokojowego , który ma dwa styki zasilić cewkę przekaźnika z trzema stykami i dwa wykorzystać do sterowania piecem a trzeci do wskazania stanu ogrzewania

 modul przekaznika rm1 z izolacja optoelektroniczna 5v 10a125vac
OdpowiedzCytuj
Dodane : 08/10/2019 8:19 am
wojtek_gtx
(@wojtek_gtx)
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21

@isom

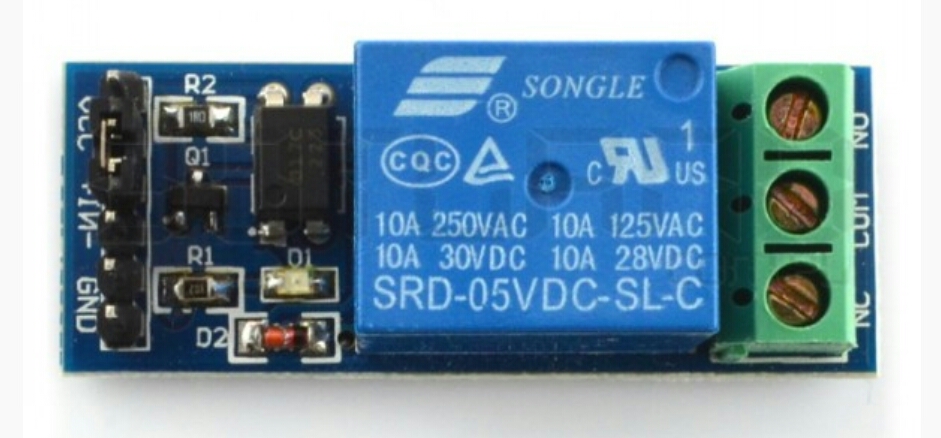

Ok ale ten przekaźnik ma zasilanie stałe  i wejście IN  to chyba sterowanie a wyjście też ma wspólną masę  więc nie tak do końca kumam jak to ma działać, sory 😉



 Screenshot 2019 10 08 08 36 31
OdpowiedzCytuj
Autor tematu Dodane : 08/10/2019 8:44 am
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

@wojtek_gtx Ty to sam sobie szukasz problemów , weź taki moduł w ręce podłącz mu 5 V i jak jest sterowany masą zewrzyj IN do Masy i zobaczysz że zadziała. Wystarczy z przez regulator zwierać Masę z IN i już.

Co do wyjścia i wspólnej masy to , sam regulator nie robi nic tylko zwiera dwa styki beznapięciowe, jak piec widzi zwarcie lub znikomą rezystancję to jest dla niego sygnał do grzania. podłączanie tych samych zacisków do masy i GPIO w sonoff, rożnie może wpłynąć na wypadkową rezystancję i piec może głupieć , natomiast jak rozdzielisz ten sygnał nawet ze wspólną masą to nic złego się nie stanie .

OdpowiedzCytuj
Dodane : 08/10/2019 9:03 am
wojtek_gtx polubień
wojtek_gtx
(@wojtek_gtx)
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21

@isom

Ok kupiłem, teraz poczekam na przesyłkę.

Jak dobrze cię zrozumiałema to na sam przekaźnik stałe 5V na VCC i na GND, wyjścia na piec CO i na GPIO w sonoff tak jak rozrysowałeś a sterowanie ze sterownika CO na (GND) i (- IN) ?  Już nie ogarniam ...

OdpowiedzCytuj
Autor tematu Dodane : 08/10/2019 10:07 pm
wojtek_gtx
(@wojtek_gtx)
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21

@isom mam prośbę możesz mi to jakoś rozrysować bo próbuje się wziąć i ... Nie wiem co z czym .

W miejscu instalacji tego przekaźnika mam sonoff basic i do niego chce podpiąć GPIO zeby mi pokazywało stan w Domoticz-u.

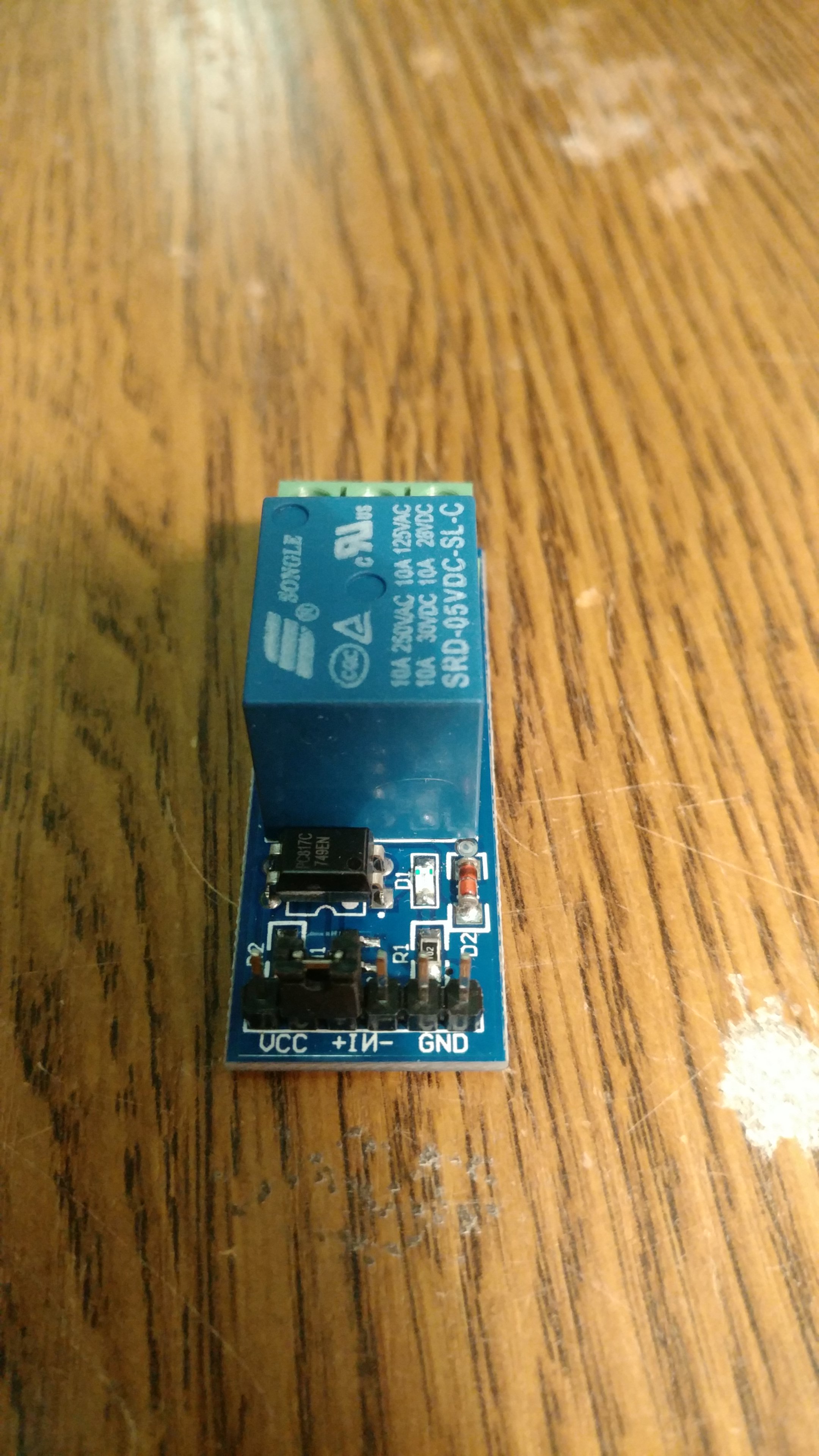

IMG 20191213 203054

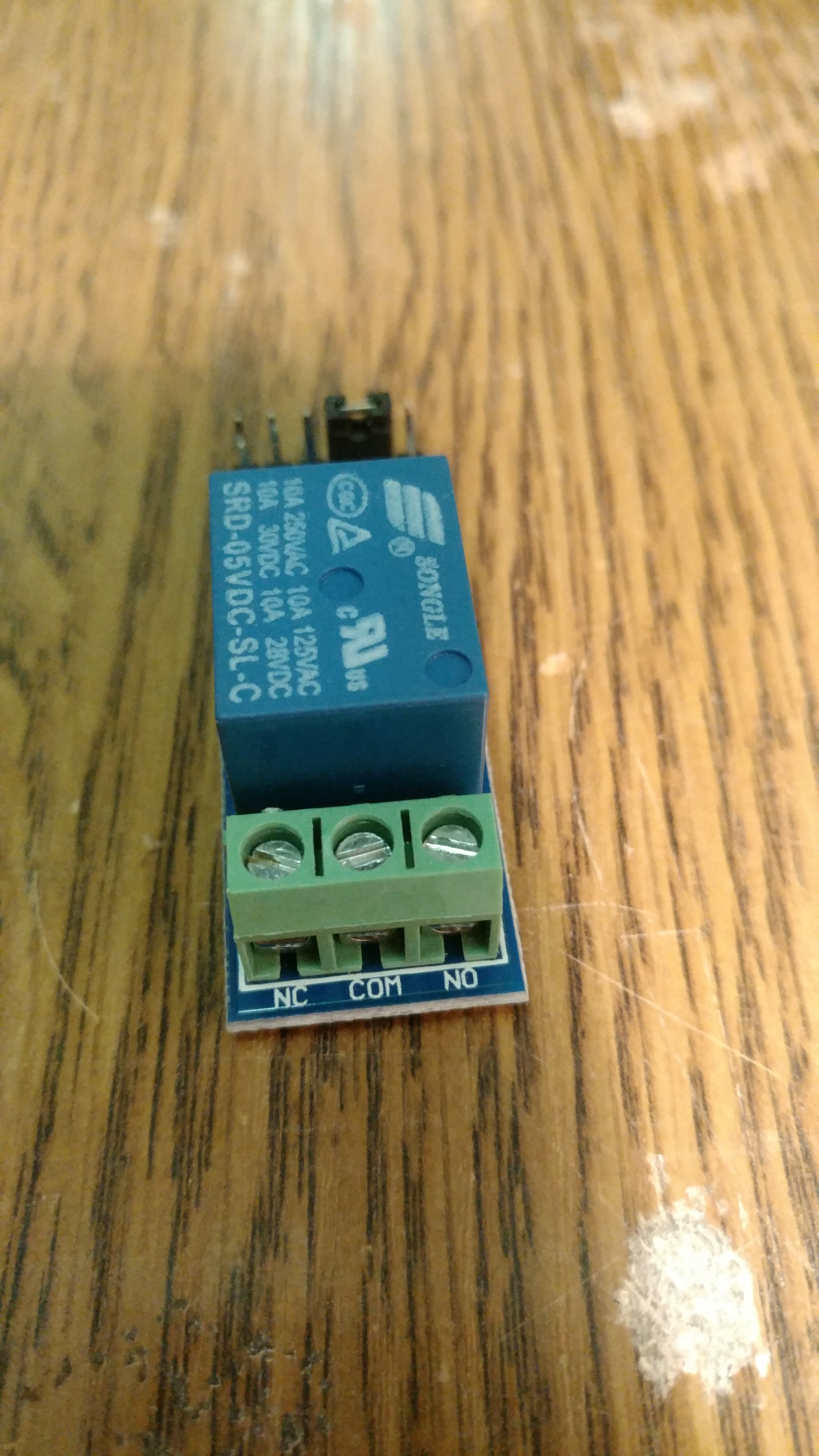

IMG 20191213 203031


OdpowiedzCytuj
Autor tematu Dodane : 15/12/2019 1:19 am
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

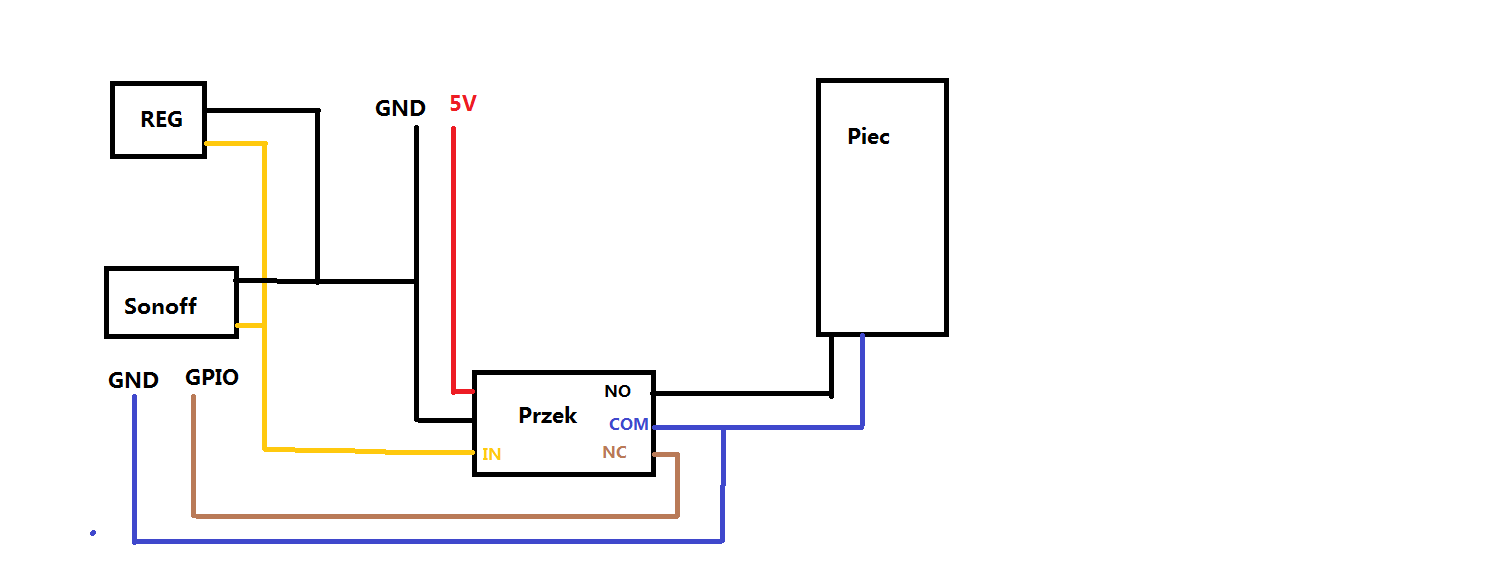

Coś takiego

 reg
OdpowiedzCytuj
Dodane : 15/12/2019 10:57 am
wojtek_gtx
(@wojtek_gtx)
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21

@isom

Dziękuję .

OdpowiedzCytuj
Autor tematu Dodane : 15/12/2019 3:43 pm
wojtek_gtx
(@wojtek_gtx)
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21

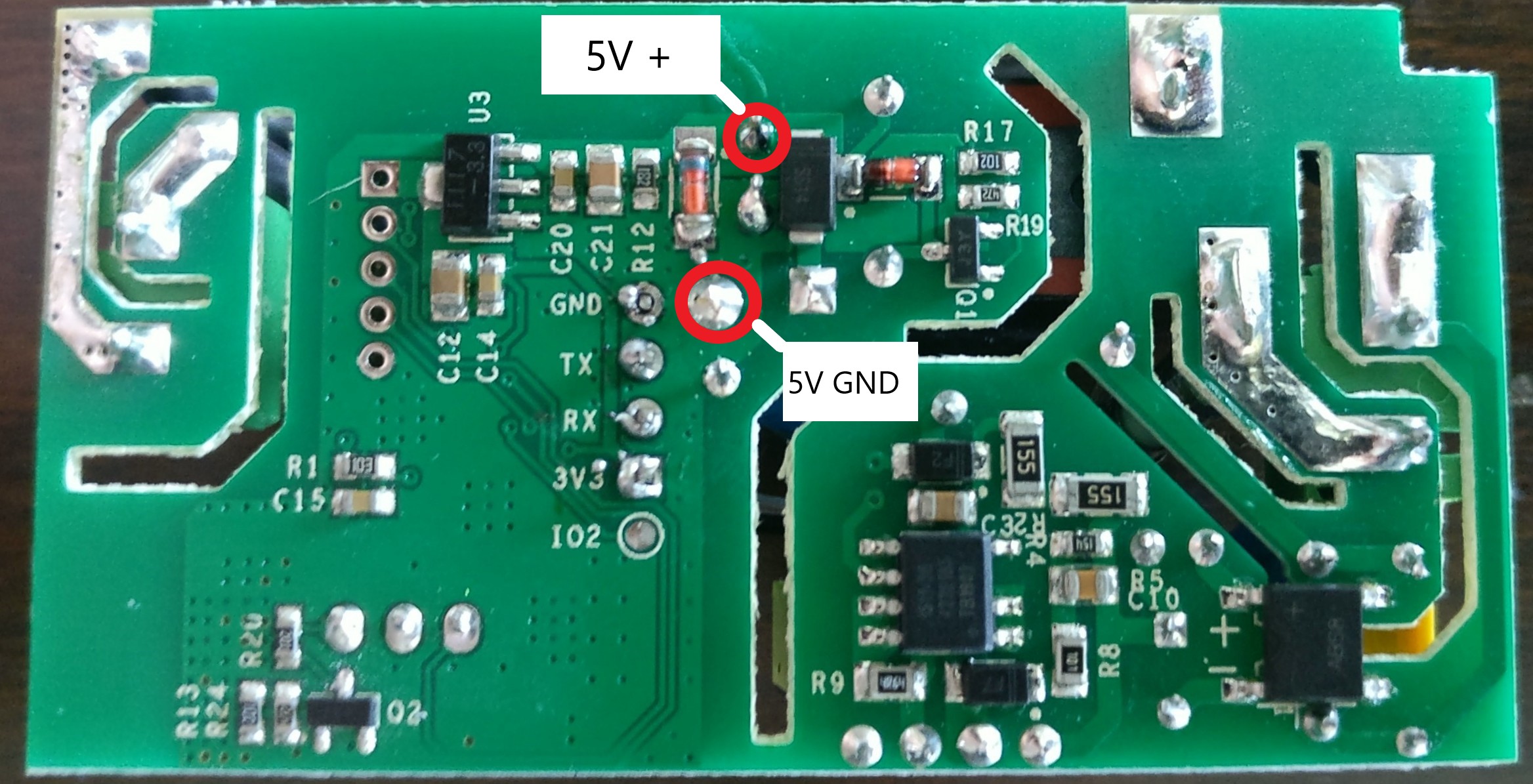

5V to z płytki sonoff, tak jak tu zaznaczone może być ?

59156443 a00e6880 8ac5 11e9 9553 99458678a38b

OdpowiedzCytuj
Autor tematu Dodane : 15/12/2019 8:39 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

Możesz próbować zasilić z tego sonoff , ale lepiej dać oddzielny mały zasilacz np stara ładowarka do telefonu

OdpowiedzCytuj
Dodane : 16/12/2019 12:24 pm
wojtek_gtx
(@wojtek_gtx)
Ekspert Patron Strony Donator 2K19, Donator 2K20, Donator 2K21

He he dopiero dzisiaj się wziąłem i zrobiłem ten moduł, GPIO podpiąłem pod RX  w sonof basic, zasilanie przekaźnika z zasilacza hi-link, popodpinałem według schematu. Ustawiony w tasmocie sprzężony przełącznik2 z przekaźnik2 i wszystko śmiga.

Dziękuję @isom

OdpowiedzCytuj
Autor tematu Dodane : 23/12/2020 9:52 pm
