Shelly 1PM + promiennik tarasowy

Karciu
(@karciu)
Młodzik

Chciałbym wykorzystać Shelly1/1PM do sterowania ogrzewaczem tarasowym, którego moc wynosi 3000W. Niestety pod wpływem obciążenia, temperatura dość szybko rośnie w urządzeniu i się wyłącza. Przypuszczam, że jest potrzebny dodatkowy stycznik, jednak miejsca w skrzyneczce mam niewiele:) Jakieś pomysły - mądre i bezpieczne ?

Cytuj
Autor tematu Dodane : 19/05/2022 3:03 pm
steel_rat
(@steel_rat)
Ekspert

Zwykły shelly 1 bez pomiaru może da radę. Właściwie ten sam efekt jak byś chciał zastosować dodatkowy przekaźnik. Chociaż wg. specyfikacji możesz przenieść max 16A to jest około 3640W a masz 3000W czyli jakiś zapas jest. Może jakaś wentylacja albo coś. No chyba że masz więcej jednak niż te 3000W.

Te zwykłe shelly 1 mają przekaźnik bez potencjałowi tzn. na wejściu podłączasz napięcie i masz takie samo na wyjściu. Idzie ono tylko przez przekaźnik.

OdpowiedzCytuj
Dodane : 19/05/2022 5:18 pm
Karciu
(@karciu)
Młodzik

@steel_rat

Ogrzewacz pomierzony, bierze równo 3kw. Spróbuję z Shelly1 - kojarzycie może czy on ma czujnik temperatury ?

OdpowiedzCytuj
Autor tematu Dodane : 23/05/2022 11:26 am
steel_rat
(@steel_rat)
Ekspert

Nie ma żadnego czujnika dodatkowego! Jak napisałem wcześniej shelly 1 ma przekaźnik bezpotencjałowy. I żeby coś nim zasilić musisz podać najpierw napięcie na wejście przekaźnika oznaczona jako "l", po załączeniu przekaźnik zamyka obwód i mamy napięcie na wyjściu "0".

Zaletą takiego rozwiązania jest to, że np. moduł zasilacza np. z 12V a przekaźnik zamyka obwód np.230V.

Jak potrzebujesz czujnika temperatury to musiałbyś go wlutować w piny. Oraz pewnie zmienić soft na np. AFE.



OdpowiedzCytuj
Dodane : 23/05/2022 11:58 am
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

Ze względów bezpieczeństwa, nie podłączyłbym 3k, nawet nie jestem pewien, czy komfortowo czułbym się z 2k mimo, że producent zapewnia 16A

Osobiście zastosowałbym np. Shelly/Sonoff który steruje dodatkowym przekaźnikiem np. takim przekaźnikiem SSR Fotek 40A sterowanym AC

Czyli Shelly/Sonoff wyzwala SSR, który podaje już napięcie na promiennik.

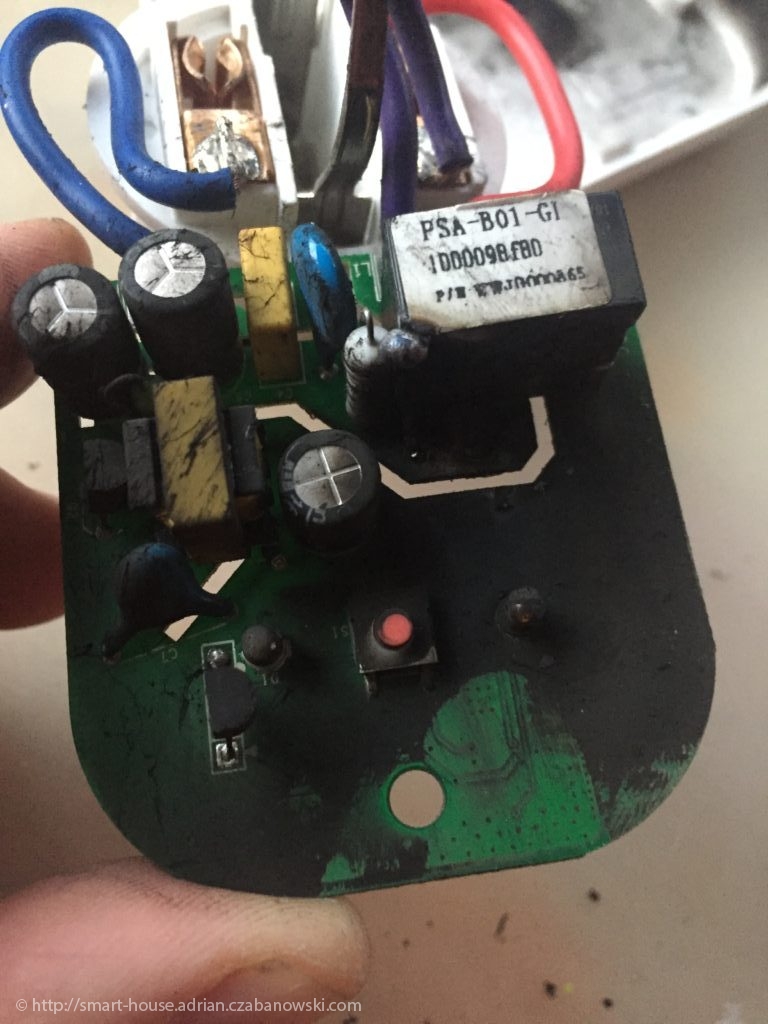

Tutaj efekt jednego z moich modułów w tym przypadku 10A ale zasilał 1.5k (czyli z zapasem) przez ok 30m dziennie - po 4 miesiącach eksplodował

OdpowiedzCytuj
Dodane : 23/05/2022 5:24 pm
MiG41
(@marcingajda)
Ekspert

@adrian , a te 1,5kW to była grzałka (czyli odbiór typowo rezystancyjny) , czy np jakiś silnik (odbiór indukcyjny z kondensatorem do skompensowania cosfi) , czy może jakiś duży zasilacz impulsowy?



Ja steruję shelly 1PM grzałką 3kW w bojlerze już drugi sezon i jest ok.

@karciu Nie wiem czy shelly 1 ma czujnik temperatury , ale  1PM ma go na pewno i  działa jako bezpiecznik ( od wszystkiego nie ochroni ale jest...) . .

OdpowiedzCytuj
Dodane : 24/05/2022 12:48 pm
Karciu
(@karciu)
Młodzik

@marcingajda A jakie temperatury osiągasz?

OdpowiedzCytuj
Autor tematu Dodane : 24/05/2022 12:51 pm
MiG41
(@marcingajda)
Ekspert

No z tego co kojarzę , to na pewno przekracza 80 stopni , musiałbym się przyjrzeć , bo tego nie rejestruję , dam znać.

@karciu , Przez 40min testowałem , po 20 min usabilizowała się wokoło 78,5 stopnia.

OdpowiedzCytuj
Dodane : 24/05/2022 1:45 pm
MiG41
(@marcingajda)
Ekspert

@karciu , a jakie Ty masz temperatury ? bo w mqtt widzę dwie ( a w zasadzie trzy ,ale ta trzecia to przeliczenie na Farenheity) , i poz overtemperature jest 0 , a temperature_status = Normal. Przy jakiej temperaturze jest to przekroczenie ?

No i jakim przewodem masz to połączone ? Bo ja oryginalny przewód z grzałki od bojlera zmieniałem na 2,5mm2 ( był 1,5mm2) i zasilanie do shelly też jest dane drutem 2,5mm2.

Sam shelly jest w obudowie pompy ciepła, z jednej strony nie jest to mała plastikowa puszka , tylko kawał metalowej obudowy , więc chłodzenie ma ok , choć przy wyłączonej grzałce i tak temperatura jest 39 stopni.

OdpowiedzCytuj
Dodane : 25/05/2022 6:05 am
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony
Dodane przez: @marcingajda

@adrian , a te 1,5kW to była grzałka (czyli odbiór typowo rezystancyjny) , czy np jakiś silnik (odbiór indukcyjny z kondensatorem do skompensowania cosfi) , czy może jakiś duży zasilacz impulsowy?

u mnie był grzejnik, sonoff s20 z DS18b20 - nie shelly

pozdrawiam, adrian

OdpowiedzCytuj
Dodane : 26/05/2022 4:41 pm
