Sonoff RF R2 POWER jako wyjscie beznapięciowe

Jak chcesz tym sterować ? Własny serwer ? Chmura ? Na oryginale nie ma takiej możliwości.

Przecinanie ścieżek w samym module jest opisane z fotkami na tym forum , ale najpierw potrzebujesz zmienić oprogramowanie , a nikt nie wie czym dysponujesz i jaką masz wiedzę .

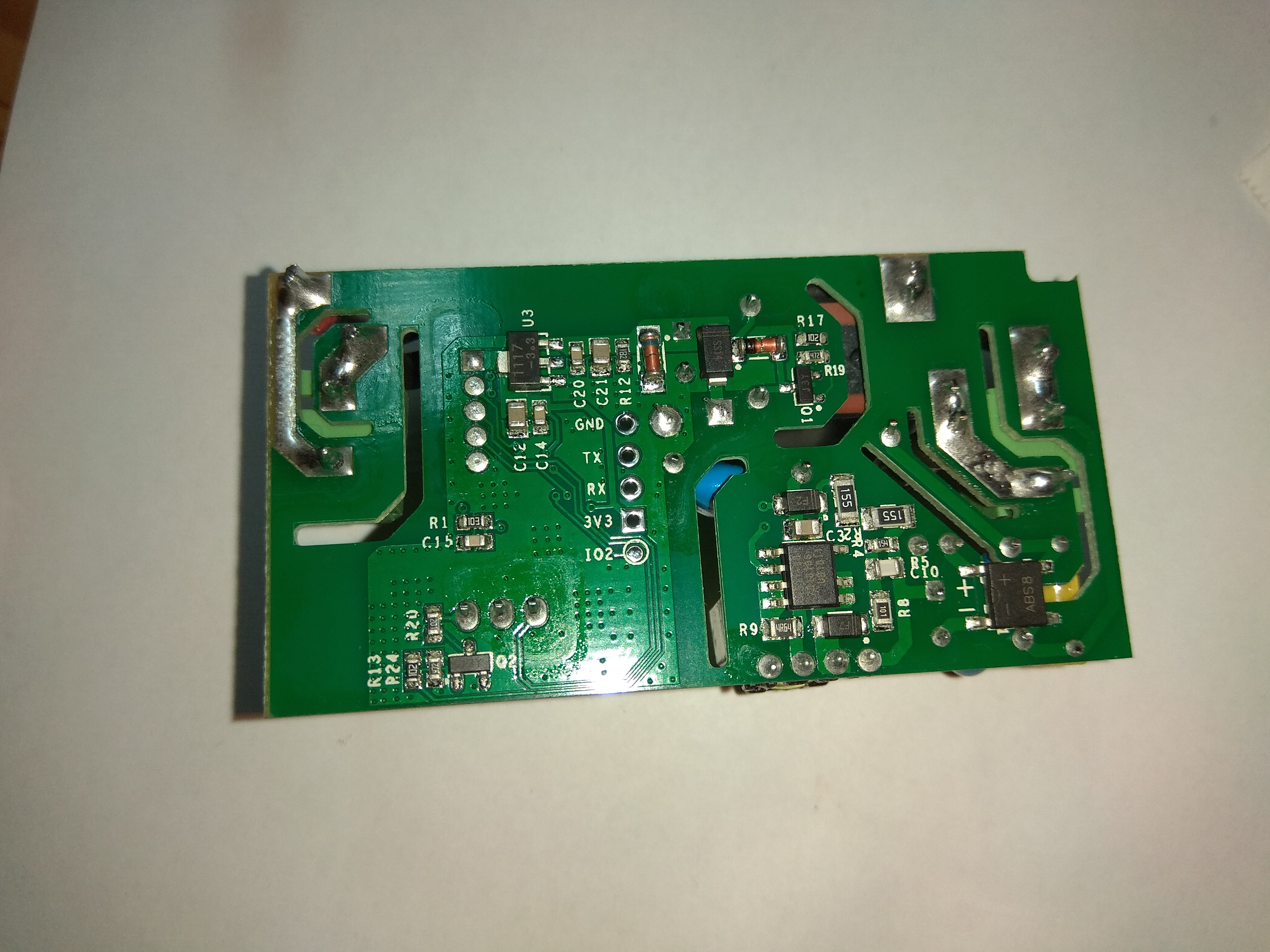

Zdaje sobie sprawę że konieczna będzie zmiana softu. Póki co chciałbym poprosić o zaznaczenie na moich fotkach tych wymaganych poprawek ścieżek. Na forum znalazłem fotki przeróbek ale do innego modelu Sonoff.

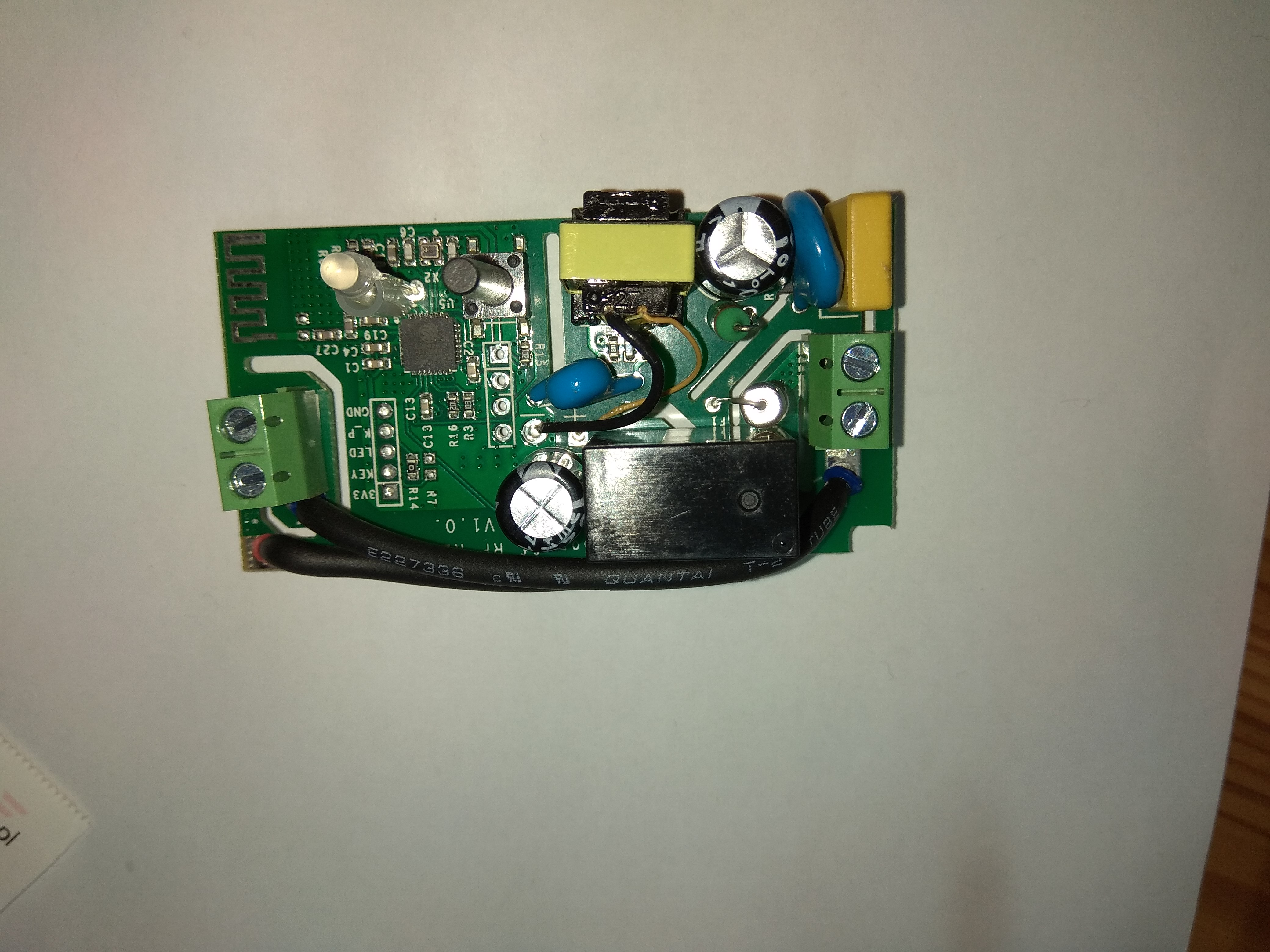

I jeszcze druga fotka

Witam, ze zdjęć widać że przeróbka byłaby dość prosta jednak dla laika trudno to wytłumaczyć tym bardziej że chodzi o napięcie 230V, trzeba zachować szczególną ostrożność. Trzeba odseparować (przeciąć ścieżkę) jedno z wyjść przekaźnika od zasilania 230V, a następnie jeden z tych grubych przewodów który biegnie bezpośrednio od nóżki zasilania 230V odlutować i przylutować do odseparowanej nóżki przekaźnika. Wtedy przekaźnik będzie tylko zwierał i rozwierał. Jednak jeżeli nie wiesz za bardzo o co chodzi to lepiej się za to nie zabieraj. W każdym razie przed podłączeniem wszystko posprawdzaj 2 razy, czy nie ma jakiegoś zwarcia i czy wyjście jest odseparowane od 230V

To co napisał @jura to racja , trzeba też brać pod uwagę że ta ścieżka jest obustronna więc separować ( przecinać ) trzeba z obu stron . Nie lepiej kolego @adamus2005 kupić moduł Yunshan np tu  https://www.aliexpress.com/item/New-Arrival-1Pcs-Green-ESP8266-10A-220V-Network-Relay-WIFI-Module-Input-DC-7V-30V-Modules/32762870093.html

Masz gotowca z uniwersalnym zasilaniem

Dodane przez: adamus2005

Mój nowy nabytek z Chin. Mam prośbę o wskazówki do modyfikacji tego modelu dla potrzeb wywołania impulsu otwarcia bramy garażowej (bez przekazywania napięcia 230V, jak przycisk dzwonkowy)

Mam taki sam problem. Zamówiłem Sonoff Basic a otrzymałem Sonoff RF R2 Power. Podstawowe funkcje spełnia ale też chciałem przerobić to na moduł bramowy i chyba nic z tego tzn. nie ma na forum opisanej modyfikacji. Do tego również chyba nie da rady podpiąć termometru bo brak jest 5 pinu Dane.

Czy coś wymyśliłeś kolego z tym tematem ?

Dodane przez: isom

To co napisał @jura to racja , trzeba też brać pod uwagę że ta ścieżka jest obustronna więc separować ( przecinać ) trzeba z obu stron . Nie lepiej kolego @adamus2005 kupić moduł Yunshan np tu  https://www.aliexpress.com/item/New-Arrival-1Pcs-Green-ESP8266-10A-220V-Network-Relay-WIFI-Module-Input-DC-7V-30V-Modules/32762870093.html

Masz gotowca z uniwersalnym zasilaniem

Czyli tu mamy zasilanie 220v ? Czy tu można podłączyć kontrakton i termometr oraz wgrać Suplę ? Czy soft na to jest dostępny ?

Moduł Yunshan jest zasilany napięciem 7-30V więc potrzebujesz dodatkowego zasilacza jak chcesz sterować urządzeniami 230V. Na moduł bramowy się nada, ja zaproponuje to rozwiązanie do bramy:

https://www.smartnydom.pl/forum/uklady-esp8266-i-inne-zrob-to-sam/sterownik-bramy-dla-afe-firmware-t5/

Dodane przez: Jura

Witam, ze zdjęć widać że przeróbka byłaby dość prosta jednak dla laika trudno to wytłumaczyć tym bardziej że chodzi o napięcie 230V, trzeba zachować szczególną ostrożność. Trzeba odseparować (przeciąć ścieżkę) jedno z wyjść przekaźnika od zasilania 230V, a następnie jeden z tych grubych przewodów który biegnie bezpośrednio od nóżki zasilania 230V odlutować i przylutować do odseparowanej nóżki przekaźnika. Wtedy przekaźnik będzie tylko zwierał i rozwierał. Jednak jeżeli nie wiesz za bardzo o co chodzi to lepiej się za to nie zabieraj. W każdym razie przed podłączeniem wszystko posprawdzaj 2 razy, czy nie ma jakiegoś zwarcia i czy wyjście jest odseparowane od 230V

Po przyglądnieciu się pod lupą widzę, że jest w tym układ ESP8265 a nie jak Sonoff basic ESP8266,

Też mam te Sonoff'y i rzeczywiście nie ma pinu 5 czyli GPIO14, ale jest na spodniej stronie opisany punkt IO2. U mnie działa na nim ten:  https://kamami.pl/czujniki-temperatury/197417-modul-z-czujnikiem-wilgotnoscitemperatury-dht11.html   czujnik oczywiście z oprogramowaniem AFE T2... tylko trzeba sobie jeszcze 5V pożyczyć 🙂

Witam,

Chcę zrobić podobną przeróbkę na Sonoff RF R2 Power aby zamykać obwód lub otwierać w celu sterowania zaworem (chcę zastąpić sterownik mechaniczny, który rozwiera obwód gdy osiągnięta zostanie zadana temperatura i zwiera gdy jest niższa niż zadana). Rozumiem że aby odseparować prąd zasilający 230V i zrobić pętlę należy wykonać przeróbki jak na zamieszczonym poniżej zdjęciu? Dziękuję za wszelką pomoc.

https://tinypic.pl/v6mrqcd8yv38

na allegro sa gotowe sonoffy, przerobione pod brame z czujnikiem temperatury i kontraktonem, np

https://allegro.pl/oferta/sonoff-wifi-bramowy-ds18b20-kontaktron-gate-supla-7685612603?reco_id=01e13538-175b-11e9-8554-000af7f640d0&sid=0e7a5475e04eefd78184d559df6fb9f87c889ad5ac94196dac75ac99722370c3&bi_s=archiwum_allegro&bi_c=Product&bi_m=reco&

Ostatnio znalazłem takie zdjęcie - może komuś się przyda.

U mnie na razie u mnie brak finansów na siłowniki do bramy, ale tak przyszłościowo jakie urządzenia stosujecie?

Basic? Moduł Bramowy z forum czy moze jeszcze coś innego?

Witam

Innym sposobem na dostanie niezależnego wyjścia, w dodatku bez jakiejkolwiek ingerencji w moduł jest:

podłączenie do wyjścia SONOFF'a (L output i N) przekaźnika z cewką na 230V i wykorzystanie jego styków.
