Sonoff RF R2 Power jakie gpio?

  RSS
Krzysztofch
(@krzysztofch)
Brygadzista Zasłużony dla Forum, Donator 2019

W sonoff R2 mamy wyprowadzone gpio2 zamiast gpio14 jak to bylo w wersji 1szej

Podlanczanie czegokolwiek do gpio2 jest troche problematyczne bo nie wszystko mozemy tam podlaczyc. Musimy pamietac ze podczas rozruchu , czyli wlaczenia do pradu esp  gpio2 musi miec stan wysoki ,czyli nie mozna go podlaczyc z masa czyli z minusem , bo esp nie wystartuje.

Mozemy do niego podlaczyc np dodatkowy wlacznik ale jak wlacznik bedzie w stanie zwartym ,czyli  to gpio2 bedzie mnialo polaczenie do masy to tak jak wspomnialem nie wystartuje do normalnej pracy. Musi byc ten wylacznik w tym przypadku rozwarty.Musimy o tym pamietac.

Ale do tego gpio mozemy smialo podlaczyc ds18b20 czujnik temperatury.

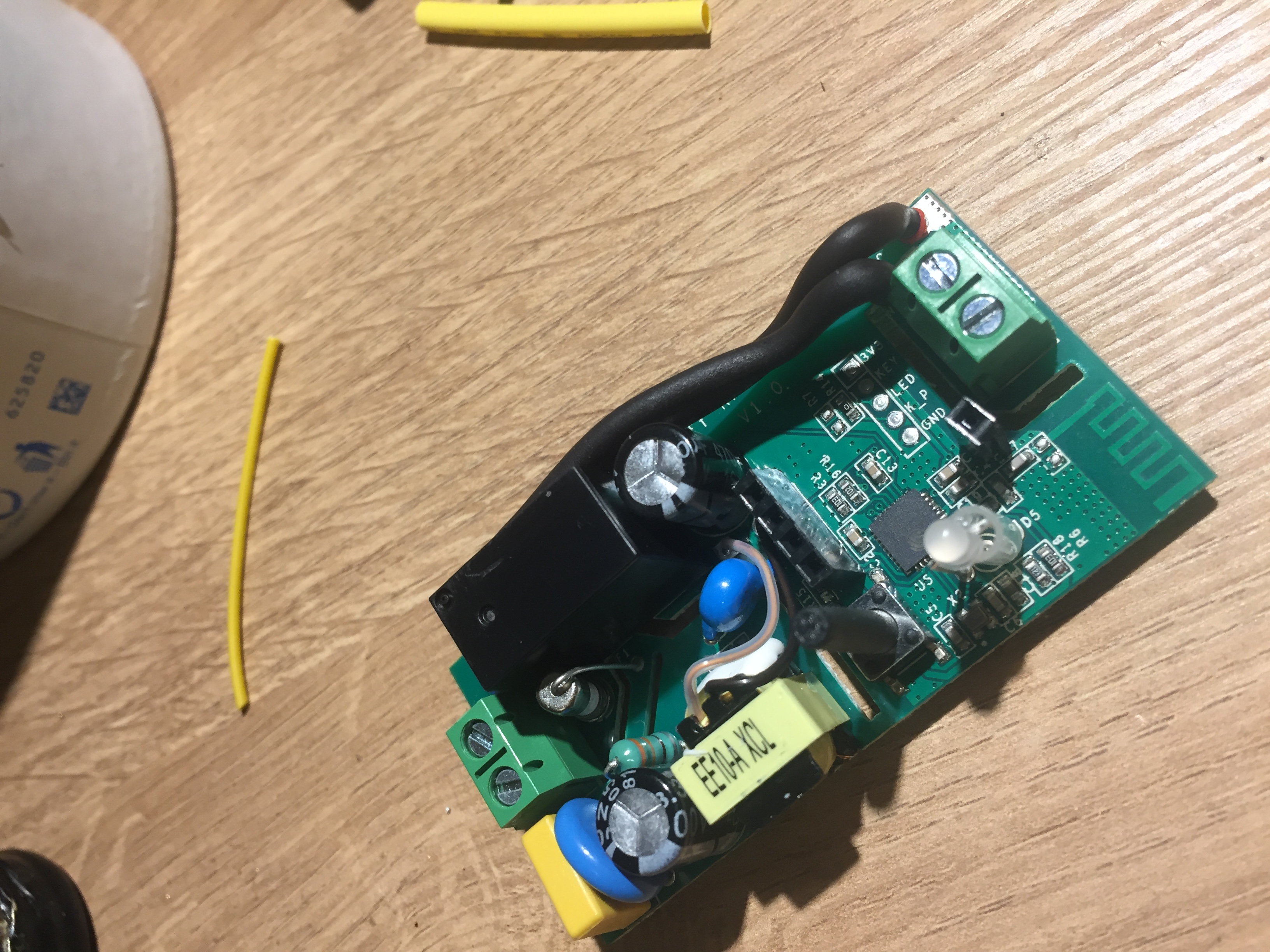

Uwazam ze pierwsza wersja byla lepsza gdzie bylo gpio14 i moglismy podlanczac do niego wszystko. Byly dziurki na wylot a tu gpio2 ma tylko pad przylutowany od spodu. Gdzie zabralo mi wiecej czasu na przygotowanie niz w starszej wersji

Pierwsze moje lutowanie i od razu ten maly pad odpadl pod wplywem temperatury grota lutownicy. Naszczescie nie oderwal sie od scieszki wiec jeszcze to uratowalem.

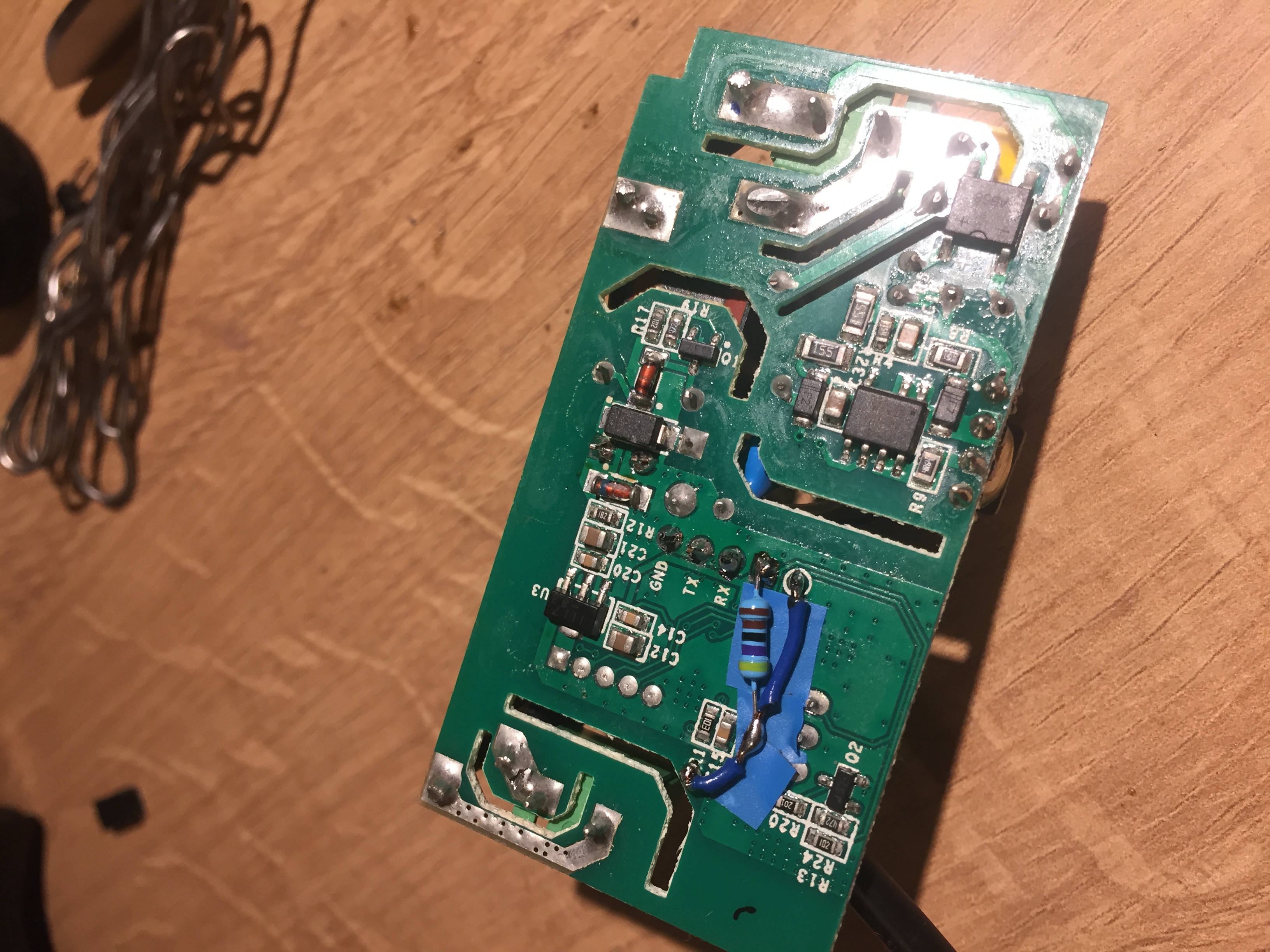

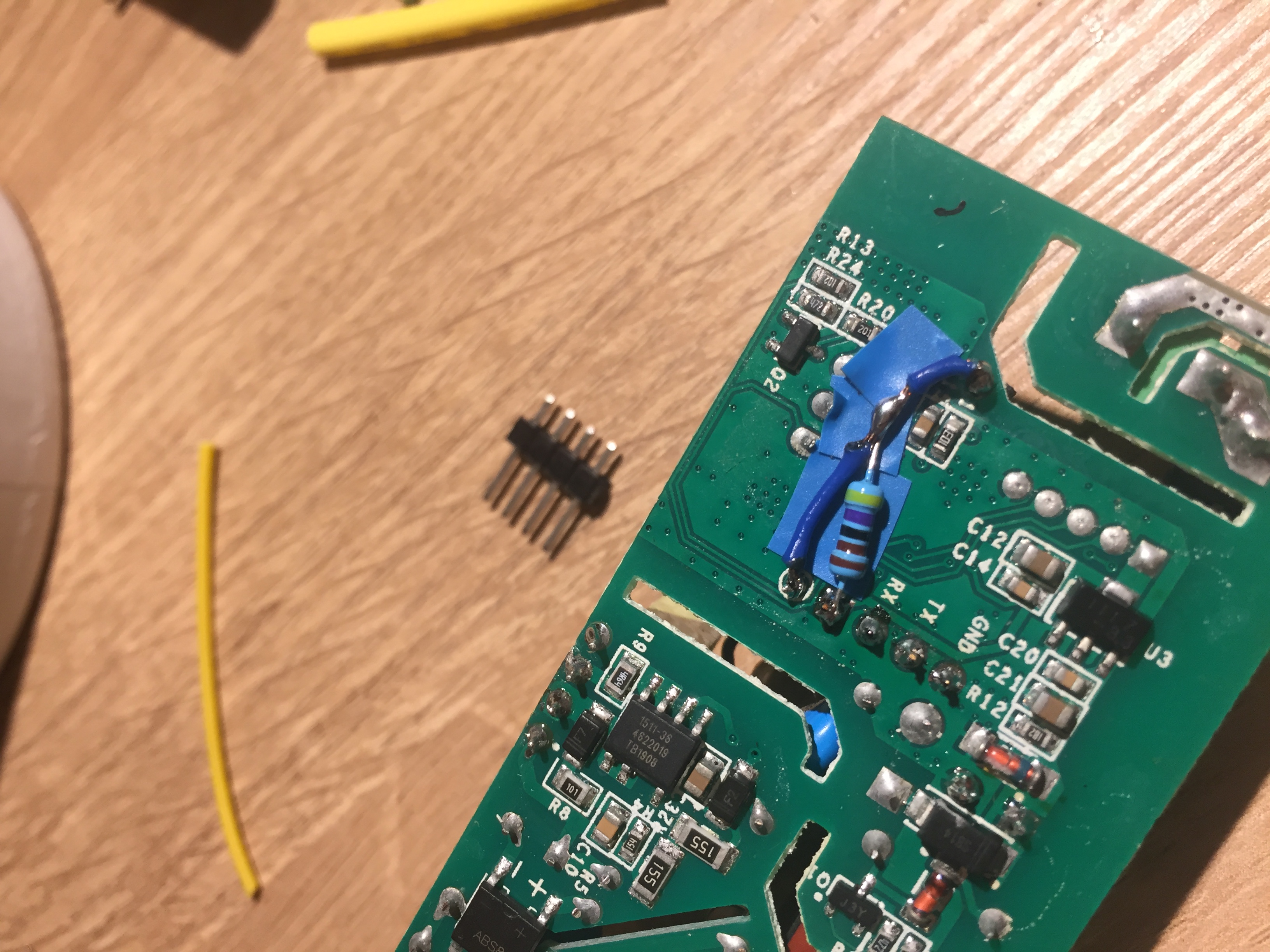

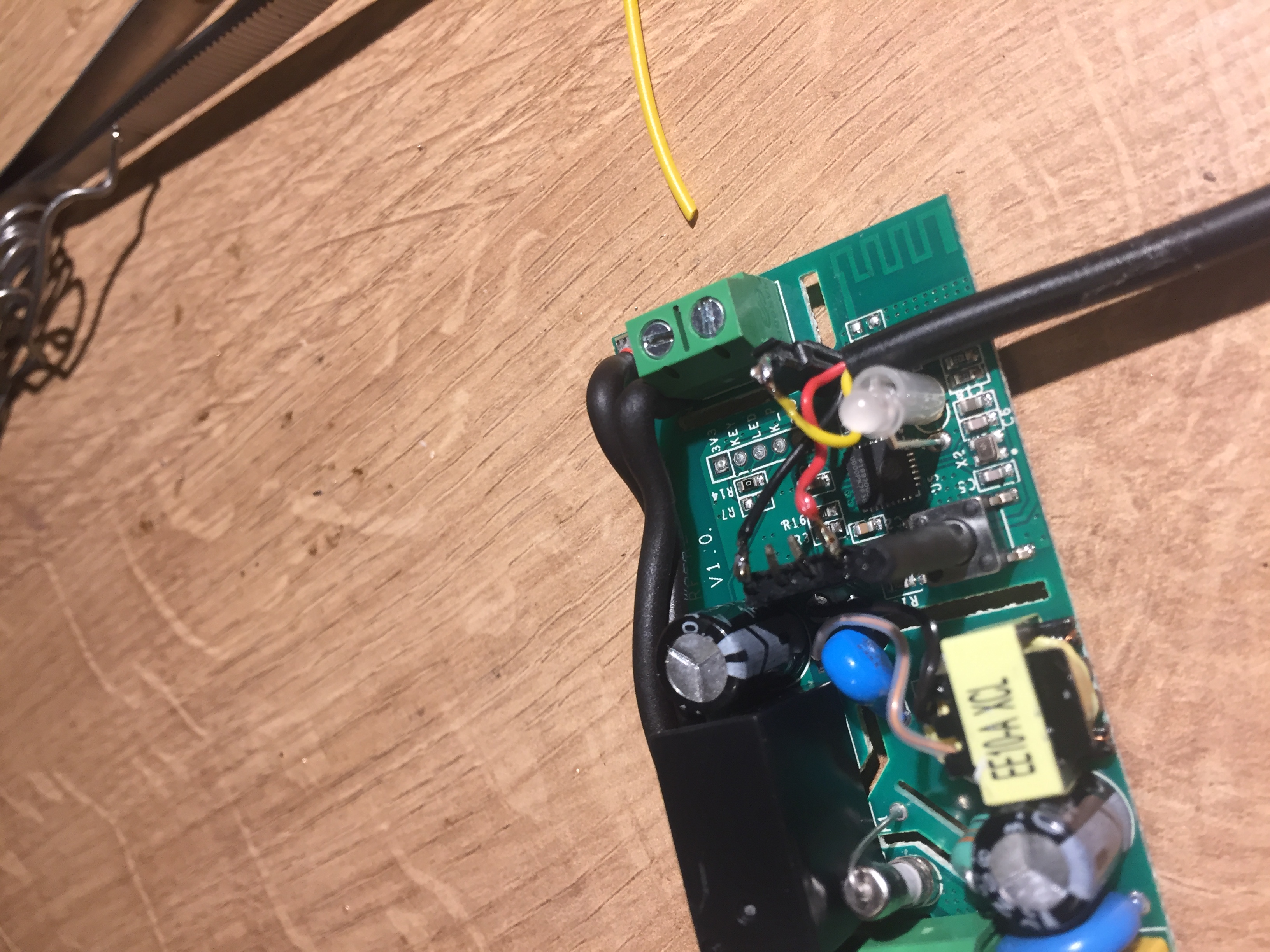

Do sonofa wlutowalem male piny typu zenskiego wlozylem do nich meskie i przylutowalem  ds18b20 z gotowym przewodem. Od spodu dodalem rezystor 4.7 k om miedzy 3.3v a tym gpio2. Tak zrobilem wersje sonoff z pomiarem temperatury. Moge jeszcze wykorzystac rx i tx jako gpio1 i gpio3

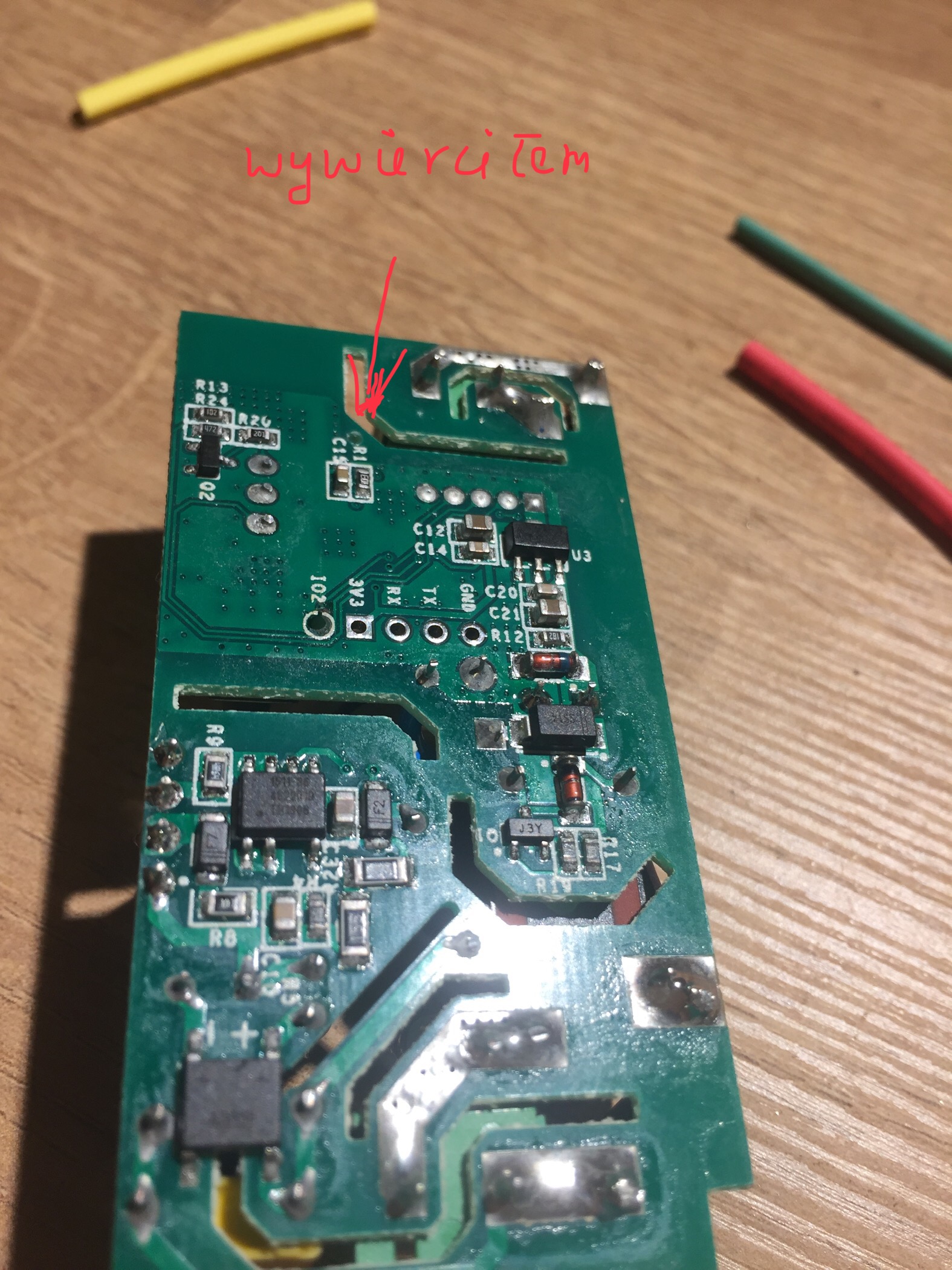

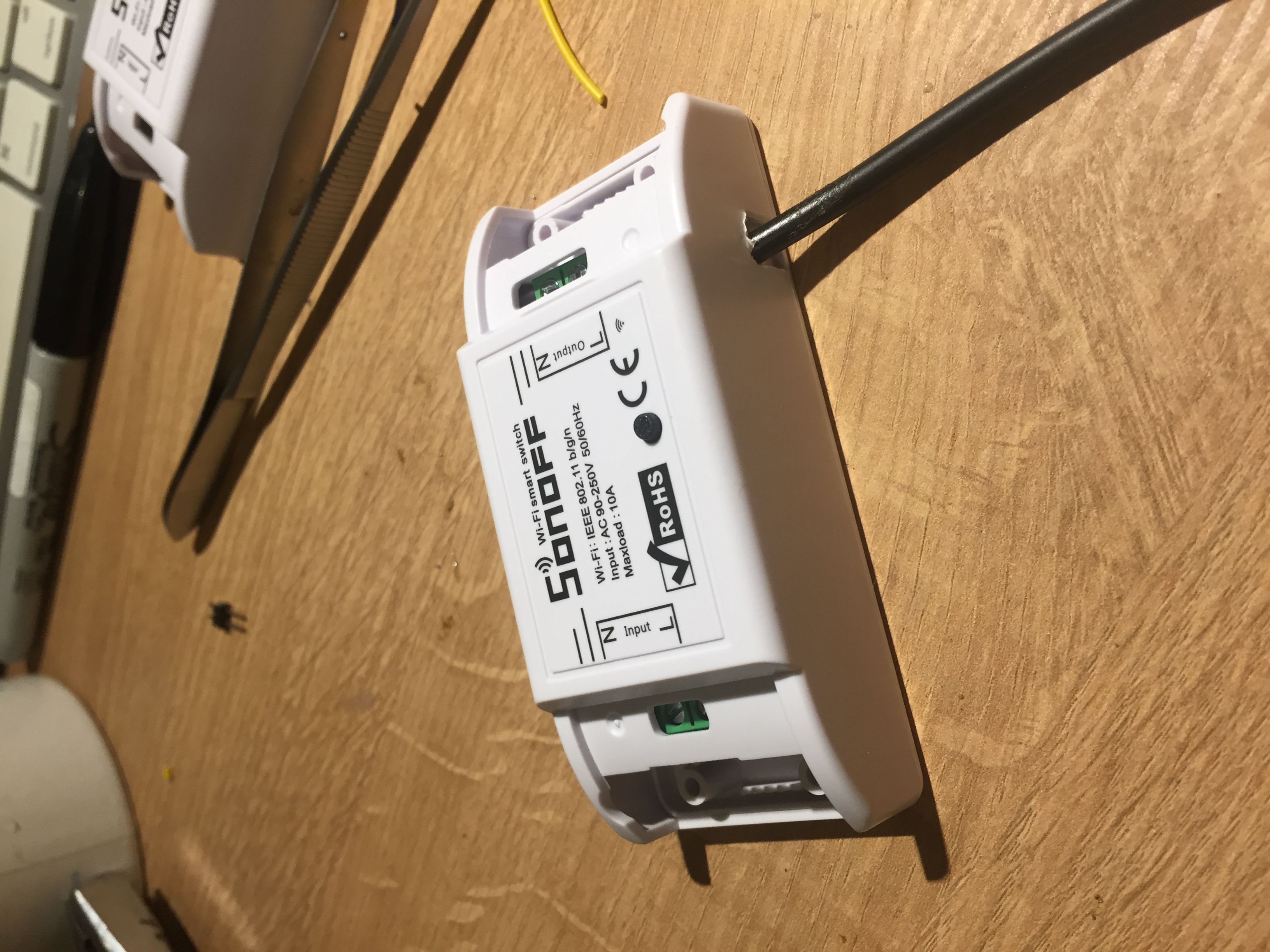

A jeszcze musze dodac , ze na to gpio2 wywiercilem maly otworek blisko wyjscia 230v ale po drugiej stronie naciecia plytki i tam dodalem pin typu zenskiego .

Do niego meski i do przewodu data z czujnika ds18b20.

W sonoff R2 nie ma czipa esp 8266 tylko zostal zamieniony na esp 8285 z gotowa pamiecia w srodku 1mb
