AFE Firmware T6 [Rozwiązany] AFE Firmware T6 - Warunki "powietrzne"

Na moje możliwość czasowe - za duże ;-), ale chętnie wezmę kod jak ktoś dopisze.

Jak na pierwszą płytkę spoko. Co to za obudowa do której zaprojektowałeś tą płytkę?. Dodał bym gniazdo do podłączenia zewnętrznego zasilacza. Ja swoją będę projektował na wiosnę ale już pod zasilanie solarne. Wyświetlacz na I2C można by dodać.

zrobiłem pod jakąś puche, która miałem w domu.

Płytki już mam na cle - szybko wyprodukowałi i przyszły. Fajnie to zgrane jezt EasyEDA + te stronki z częściami i PCB

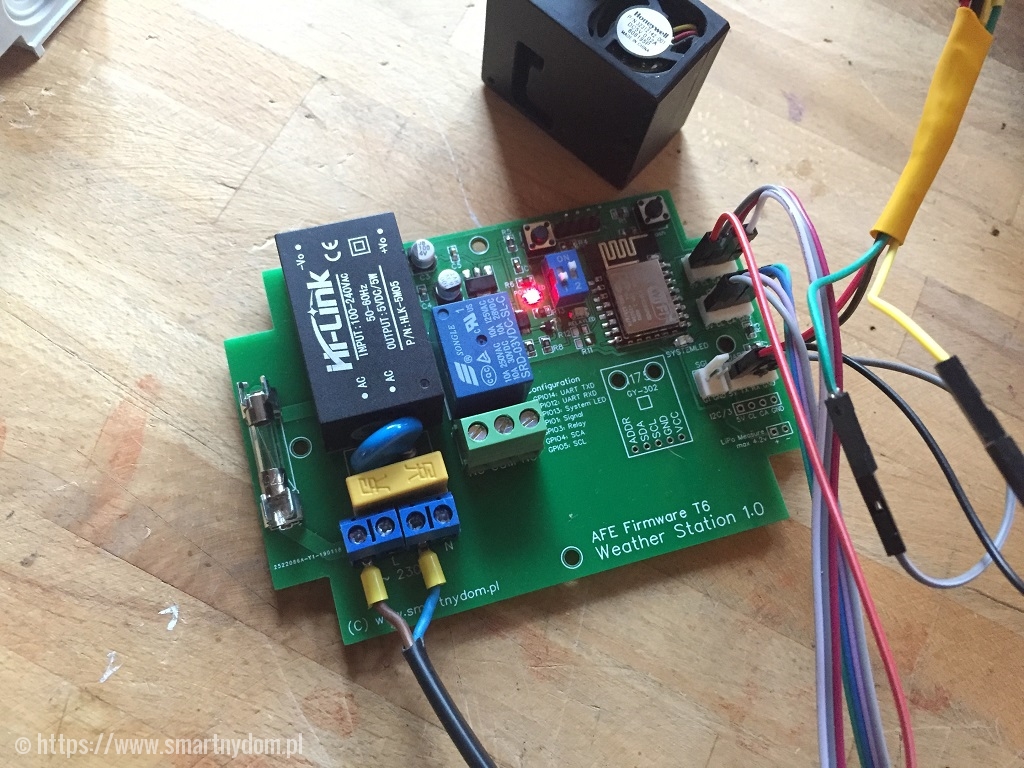

Fajnie wygląda ta płytka, ale widzę potrzebę modyfikacji:

1. odległość między neutralnym i fazowym zasilania powinna być zawsze minimum 4 mm;

2. widzę tylko jedną stronę, więc mam nadzieję, że na drugiej jest powielony obwód obciążenia przekaźnika, bo 10 czy 16 A to poważne prądy, ewentualnie pogrubienie cyną nie zaszkodzi;

3. wysunąłbym ten przekaźnik "do przodu" bo zarówno przekaźnik jak i zasilacz będą się grzały, a teraz się wzajemnie dodatkowo podgrzewają, przy okazji terminale obciążenia będą w linii z terminalami zasilania;

4. przydałby się dodatkowy terminal zasilania +5V ze zworą wyboru z czego zasilamy - np gdyby sekcję zasilania przesunąć wraz z przekaźnikiem, to "z tyłu" zrobi się miejsce na terminal prądu stałego;

5. na opisach jest chyba literówka, bo szyna I2 to linie SDA i SCL.

Ad1 powinno być min 4m - użyłem trochę szerzsze złącza niż w sonoff

Ad2 są z dwóch stron i po drugiej stronie można pocynować

Ad3. ok

Ad4. zapomniałem

Ad6. zgadza się

Ad5 zgadza się
