Pomiar energi zurzytej jaki podlicznik pod Domoticza ?

74 Wpisów
10 Użytkownicy
6 Likes
929 Wyświetleń
SQ6XL
(@sq6xl)
Wpisów: 6
Aktywny Donator 2K22


Cześć

W temacie wcześniej wspominane było o możliwości podpięcia PZEM 04, jako licznika i monitora energii. Wspomniana metoda podpięcia polega na wykorzystaniu konwertera MODBUS rs485 na USB i wtyczki do Domoticza modbus rtu , wymaga to jednak posiadania odpowiedniego okablowania ( w starych budynkach nie zawsze jest to możliwe ). Poszukałem trochę i trafiłem na taki projekt na githubie

https://github.com/brunohorta82/BH_PZEM_ESP8266#readme

Nie jestem biegły w temacie ale jeśli dobrze zrozumiałem to firmware do ESP12 z tego projektu pozwala na wysyłanie danych w JSON przez MQTT.

Czy to oznacza, że można te wskazania pobierać do domoticza no i oczywiście je prezentować i logować w domoticzu?

Krótko mówiąc czy w tej postaci firmweru można to zintegrować z domoticzem w swojej lokalnej sieci.

Może ktoś bardzie doświadczony znajdzie chwilkę żeby na to spojrzeć .

Jeśli tak to drugie pytanie.

Czy byliby zainteresowani wykonaniem tej płytki pod PZEM04, bo zamawiał bym te płytki i wiadomo im większa ilość tym mniejsza cena jednostkowa.

Pozdrawiam

Arek




Dodane : 22/09/2022 11:21 am
pawell32
(@pawell32)
Wpisów: 746
Dyrektor

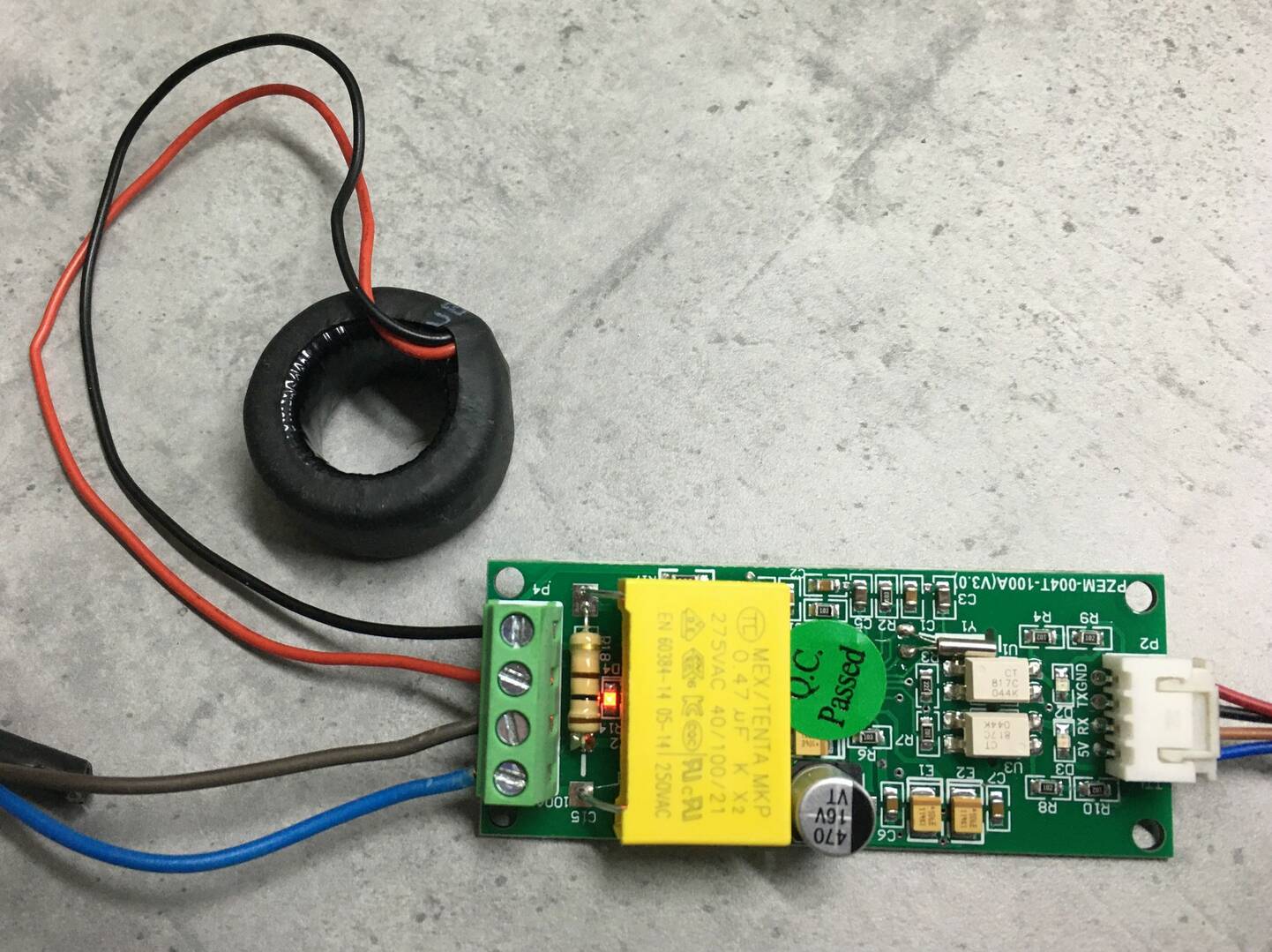

@sq6xl po co wymyślać koło? PZEM-004T komunikuje się po TTL. Podłączasz do Wemos i po MQTT pobierasz dane do Domoticza.

Dane prezentujesz w Domoticzu i przesyłasz np. do Grafany


Dodane : 22/09/2022 11:40 am
SQ6XL
(@sq6xl)
Wpisów: 6
Aktywny Donator 2K22


@pawell32 nie przepadam za rozwiązaniami na pająka, a tu mam gotowy projekt zintegrowania "na kanapkę" dwóch płytek.

Poza tym nie jestem biegłym w tych tematach (programowanie ) wiec szukam "gotowych" rozwiązań a tu mam komplet PCB plus firmwer podany razem na tacy.

Ok załóżmy, że podepnę to do Wemos-a (jakiego? D1 mini będzie dobry? ), i co dalej , co do niego wgrać ? Możesz podać konkretne linki do wsadu?

Grafana to dla mnie abstrakcja, słyszałem już tą nazwę ale wiem o tym tyle co wikipedia podaje.

Moje pytanie z postu dotyczyło tego czy to rozwiązanie można zastosować w domoticzu bo z terminem broker mqtt spotkałem się już na doskonałym tutorialu Adriana https://www.youtube.com/watch?v=C1V9h4XffxM   ale moje doświadczenia z integracją sprzętu z domoticzem polegają na wgrywaniu softu AFE do sonoffa i po HTTP podpinaniu ich do serwera.

Jeśli tak się nie da za pomocą tej platformy sprzętowej spiąc to z domoticzem to poszukam innego rozwiązania ostatecznie "pająk" którego proponujesz.

Co do MQTT to mam w planach zapoznanie się z tym to wiadomo bo niezbędne do rozwoju ( między zarabianiem na chleb a remontem chałupy wiec pewnie to chwilkę zajmie, nie każdy ma czas na eksperymenty a na gotowe rozwiązania go nie stać ).

Sumując, chęć zrobienia czegoś porządnie i brak czasu zmuszają mnie do stosowania sprawdzonych rozwiązań a forum jest zdaje się najlepszą metodą do osiągniecia tego celu 🙂 .

Arek








Dodane : 22/09/2022 12:29 pm
pawell32
(@pawell32)
Wpisów: 746
Dyrektor

Dodane przez: @sq6xl

@pawell32 nie przepadam za rozwiązaniami na pająka, a tu mam gotowy projekt zintegrowania "na kanapkę" dwóch płytek.

Poza tym nie jestem biegłym w tych tematach (programowanie ) wiec szukam "gotowych" rozwiązań a tu mam komplet PCB plus firmwer podany razem na tacy.

nikt nie poleca rozwiązania na pająka, są płytki uniwersalne. Piszesz o zamówieniu płytki, którą sam będzesz musiał polutować i zgrać z Domoticzem, co może pochłonąć więcej czasu niż spiąc z MQTT.

Ok załóżmy, że podepnę to do Wemos-a (jakiego? D1 mini będzie dobry? ), i co dalej , co do niego wgrać ? Możesz podać konkretne linki do wsadu?

Grafana to dla mnie abstrakcja, słyszałem już tą nazwę ale wiem o tym tyle co wikipedia podaje.

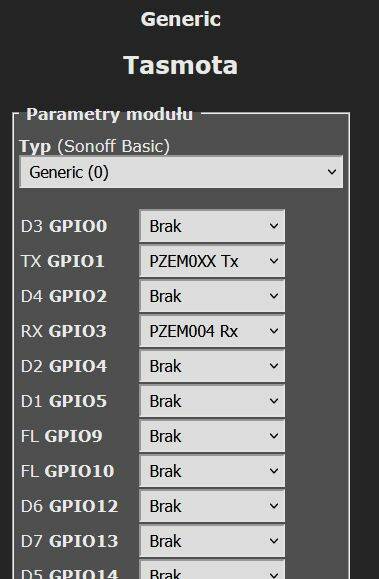

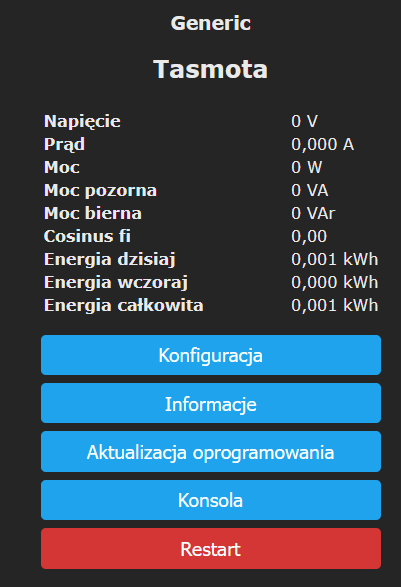

tak wemos d1 mini. Soft: Tasmota energy <10.5 i wtyczka w Domoticz

Moje pytanie z postu dotyczyło tego czy to rozwiązanie można zastosować w domoticzu bo z terminem broker mqtt spotkałem się już na doskonałym tutorialu Adriana https://www.youtube.com/watch?v=C1V9h4XffxM   ale moje doświadczenia z integracją sprzętu z domoticzem polegają na wgrywaniu softu AFE do sonoffa i po HTTP podpinaniu ich do serwera.

Jeśli tak się nie da za pomocą tej platformy sprzętowej spiąc to z domoticzem to poszukam innego rozwiązania ostatecznie "pająk" którego proponujesz.

Co do MQTT to mam w planach zapoznanie się z tym to wiadomo bo niezbędne do rozwoju ( między zarabianiem na chleb a remontem chałupy wiec pewnie to chwilkę zajmie, nie każdy ma czas na eksperymenty a na gotowe rozwiązania go nie stać ).

Sumując, chęć zrobienia czegoś porządnie i brak czasu zmuszają mnie do stosowania sprawdzonych rozwiązań a forum jest zdaje się najlepszą metodą do osiągniecia tego celu 🙂 .

zawsze możesz kupig gotowe urządzenie do montażu na szynie np. :

https://allegro.pl/oferta/licznik-monitor-energii-pradu-wi-fi-3f-mew-01-lite-12631057406?bi_s=ads&bi_m=listing:desktop:query&bi_c=YmI1NzNiM2EtMjI5YS00NGFkLTgyZWMtOTUzZTRiZWJjYWQ4AA&bi_t=ape&referrer=proxy&emission_unit_id=c133f5a9-705f-4fb1-9d53-7ac58a9ddb53


Dodane : 22/09/2022 12:38 pm
isom
 isom
(@isom)
Wpisów: 4356
Szefu Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Jak chłopak nie ma czasu to kupując ten moduł zamela  dopiero sobie narobi roboty, o kosztach nie wspomnę. Tasmota + dowolne ESP8266 , nawet sonoff basic i mamy w obudowach , a połączenie pomiędzy to cztery żyły czyli nie ma mowy o pająku.


Dodane : 23/09/2022 10:35 am
SQ6XL
(@sq6xl)
Wpisów: 6
Aktywny Donator 2K22


@isom Dobrze prawisz waćpan, poza tym cena tego z MEW-a zaproponowanego przez @pawell32 to koszt przewyższa koszt SDM630  a to zdaje się dużo lepszy miernik.

Co do płytek to dostałem odpowiedź z firmy, która to produkuje koszt przy 20 sztukach zamówionych ( firma z Polski nie Chrl) to 123,50 zł netto przygotowanie ( stały koszt) i 12,85 netto za płytkę plus transport to sumarycznie daje 24,32 zł brutto za płytkę .

Raczej zrobię na pająka ( płytka uniwersalna ) ale to nie tylko 4 przewody jak piszesz, jeszcze trzeba całość zasilić czyli przetwornica AC/DC do Wemosa np Hi-Link HLK-PM01. No bardzo trudne to nie jest to prawda ale mało eleganckie.

Dodane przez: @pawell32

tak wemos d1 mini. Soft: Tasmota energy <10.5 i wtyczka w Domoticz

@pawell32 tu proszę o małe wyjaśnienie, zresztą obojętne kto mi odpowie, byłem na stronie Tasmoty i nie znalazłem wsadu co ma taką nazwę czyli "Tasmota energy" o którym piszesz, to proszę o konkretny link do pliku , który mam załadować do D1 mini.

Jak pisałem, do tej pory korzystałem z AFE a tam jest dokładnie opisane po polsku co do czego jest i do czego to mogę zapakować i jaką funkcjonalność uzyskam dla tego nie mam wątpliwości a w przypadku Tasmoty Enenrgy znalazłem tylko artykuł o kalibracji PZEM04.

Pozdrawiam






Dodane : 23/09/2022 11:18 am
pawell32
(@pawell32)
Wpisów: 746
Dyrektor

Dodane przez: @sq6xl

@pawell32 tu proszę o małe wyjaśnienie, zresztą obojętne kto mi odpowie, byłem na stronie Tasmoty i nie znalazłem wsadu co ma taką nazwę czyli "Tasmota energy" o którym piszesz, to proszę o konkretny link do pliku , który mam załadować do D1 mini

http://ota.tasmota.com/tasmota/release-10.0.0/

przepraszam, nie energy tylko sensors. Energy jest w Espeasy


Dodane : 23/09/2022 11:24 am
Daro1003
(@daro1003)
Wpisów: 621
Dyrektor Patron Strony Donator 2K19, Donator 2K20, Donator 2K21
Autor tematu


A zmianę adresów w PZEM04 jak robicie ? Jakaś prosta metoda ?


Dodane : 23/09/2022 3:57 pm
pawell32
(@pawell32)
Wpisów: 746
Dyrektor


@daro1003 w Tasmota: ModuleAddress x.

Podłączasz kolejno oczywiście.


Dodane : 23/09/2022 4:05 pm
Daro1003
(@daro1003)
Wpisów: 621
Dyrektor Patron Strony Donator 2K19, Donator 2K20, Donator 2K21
Autor tematu


W konsoli komenda ModuleAddress 002 ?? I tyle ?


Dodane : 23/09/2022 4:54 pm
pawell32
(@pawell32)
Wpisów: 746
Dyrektor


@daro1003 tak np.: modeleaddress 1




Dodane : 23/09/2022 7:01 pm
Daro1003
(@daro1003)
Wpisów: 621
Dyrektor Patron Strony Donator 2K19, Donator 2K20, Donator 2K21
Autor tematu


A Pytanie odnośni e Licznika SDM630 skoro jest dwukierunkowy to czy jest możliwość z wykorzystaniem tego licznika i domoticza do zrobienia włączania np grzałki przy ładowaniu fotowoltaiki przy  wyznaczonej mocy ??

Planuję zakup falownika i zastanawiam się czy trzeba zainwestować w Fronius żeby to zrealizować jak pokazuje na kanale youtube @isom czy mając ten licznik SD630 i Domoticza mogę kupić jakiś tańszy falownik np Sofar i za pomocą bloku w domoticz włączać grzałkę.


Dodane : 27/09/2022 9:27 am
Bobrow
(@bobrow)
Wpisów: 370
Geek

Dodane przez: @daro1003

A Pytanie odnośni e Licznika SDM630 skoro jest dwukierunkowy to czy jest możliwość z wykorzystaniem tego licznika i domoticza do zrobienia włączania np grzałki przy ładowaniu fotowoltaiki przy  wyznaczonej mocy ??

Planuję zakup falownika i zastanawiam się czy trzeba zainwestować w Fronius żeby to zrealizować jak pokazuje na kanale youtube @isom czy mając ten licznik SD630 i Domoticza mogę kupić jakiś tańszy falownik np Sofar i za pomocą bloku w domoticz włączać grzałkę.

Witam,

u mnie się sprawdza najtańszy 3 fazowy chinolski licznik energii z RS485 , domoticz załącza grzałkę w zasobniku CWU na 10 min przy nap powyżej 253V.Co ciekawe na jednej fazie jest zawyżone znacznie napięcie -zapewne sąsiedzi maja głównie PV jednofazowe. Ale jak ktoś by miał problem  z pozostałymi fazami , to można kupić grzałkę np 3x1,5kW lub 3x2kW za coś ok 200pln ...np w osprzęcie do bimbrowni.

Dodam tylko ,że mam Sofara 11ktl-x

Pzdr


Dodane : 27/09/2022 10:05 am
Bobrow
(@bobrow)
Wpisów: 370
Geek


A jak ktoś szuka oszczędności , to może kupić Sofara np 8kW i przekalibrować go dipswitchami na 10kW.

Odnośnie Fronka i Sofara , to lepsze warunki gwarancji są przy Sofarze . Jeszcze była kwestia chłodzenia-Sofar ma pasywne , a Fronek miał (nie wiem czy teraz ich modele maja inaczej) chłodzenie aktywne...czyli wentylator buczał i ulegał awariom...


Dodane : 27/09/2022 10:08 am
