Jakby kogoś to interesowało , to nie dawało mi spokoju ,jak przystawka robi ten dodatkowy przycisk. No i okazało się ,że bardzo prosto , zwierając GND z GPIO3 symulujemy naciśnięcie tego zewnętrznego przycisku.
Więc jak ktoś się uprze to nie potrzeba tej przystawki.
Oczywiście trzeba zwrócić uwagę na izolację tego dodatkowego przycisku /kontaktronu . Jeśli zasilamy 24V ,to musi być taka izolacja , jeśli 230V to izolacja 230V. ( Całe to złącze w Shelly jest na potencjale 230V ! ).
Szef wszystkich szefówModeratorZasłużony dla Forum, Donator 2K19, Donator 2K20
Translate▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian
Show original
Translating...
@lutek1000 miernik za 20zł i szukaj 24V , zasilanie shelly z 230V przy bramie to ostateczność . Może zadzwoń do dystrybutora i poproś o schemat opisowy , przecież to nie tajemnica serwisu jak np podłączyć migające światło lub akcesoria typu przycisk ręcznego otwierania

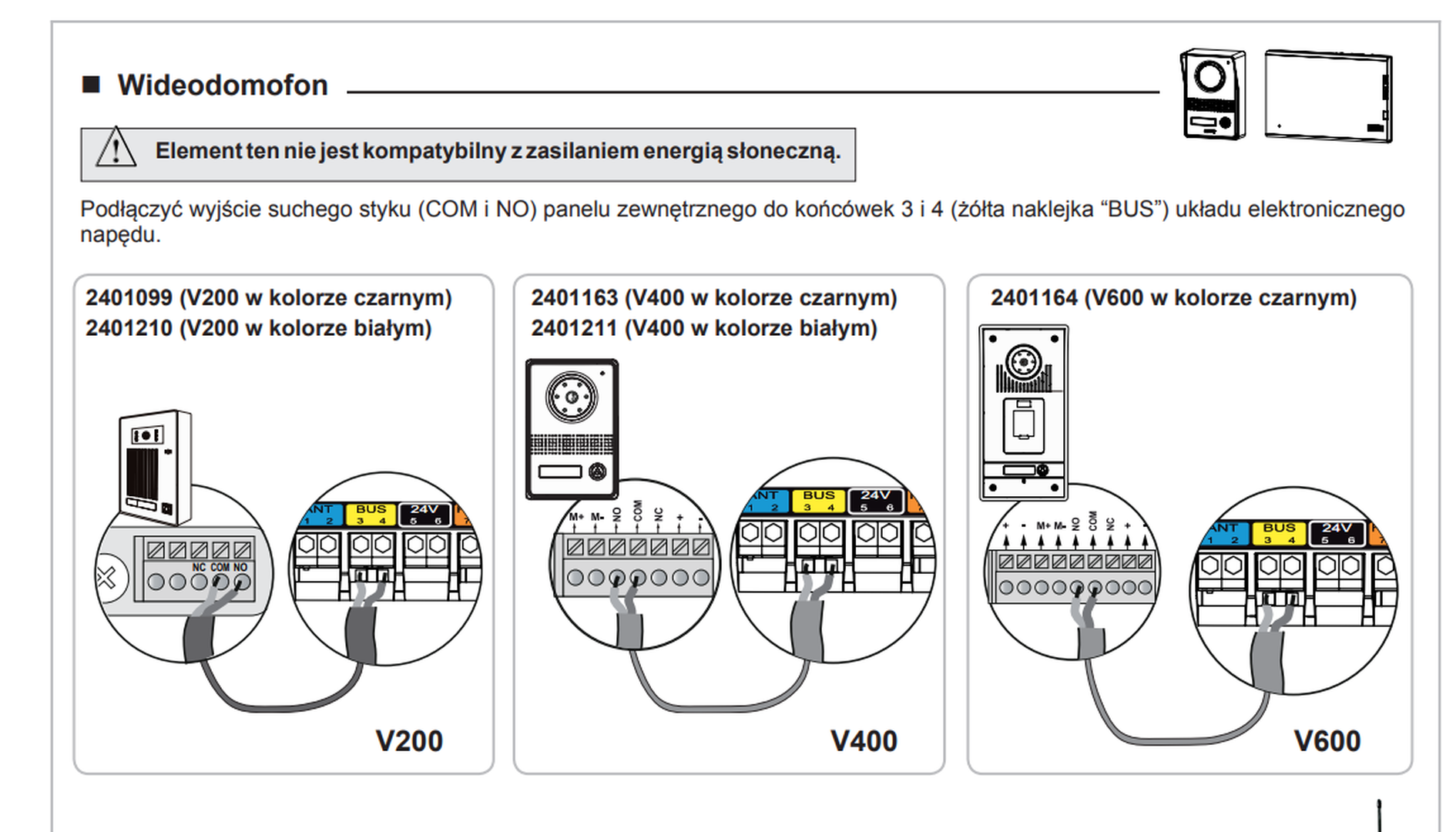

Z grafik które zamieściłeś wynika ze domofon podłączany jest do stykow BUS 3 i 4 natomiast w moim przypadku jest to styk 3 i 5 (jest to informacja z oryginalnej instrukcji obsługi z pudełka od napędu)
Tak więc przynajmniej dla mnie wprowadza to kolejne wątpliwości, niestety
Z otrzymanych informacji wynika że moja centralka nie posiada styków BUS. Wszystkie dołączane akcesoria potrzebują napięcia. Według pwna z działu technicznego:
Styk 3 to: + 24V Styk 5 to: suchy styk (bezpotencjałowy?) Styk 7 to: - 24V
No i wszystko wydawałoby się być proste gdyby nie to, że mam wątpliwości z zaciskiem O i I w Shelly. O według mnie powinno być połączone ze stykiem 5. Pytanie gdzie podłączyć l ?
Wydaje mi się że do I podłączyć należy + lub zmostkować z +
Proszę mnie poprawić jeżeli źle myślę.

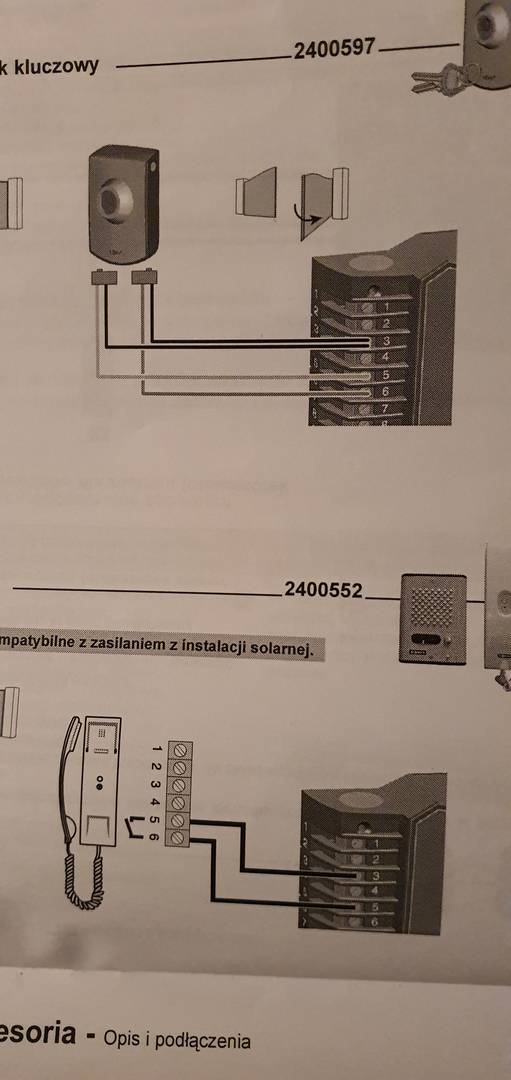

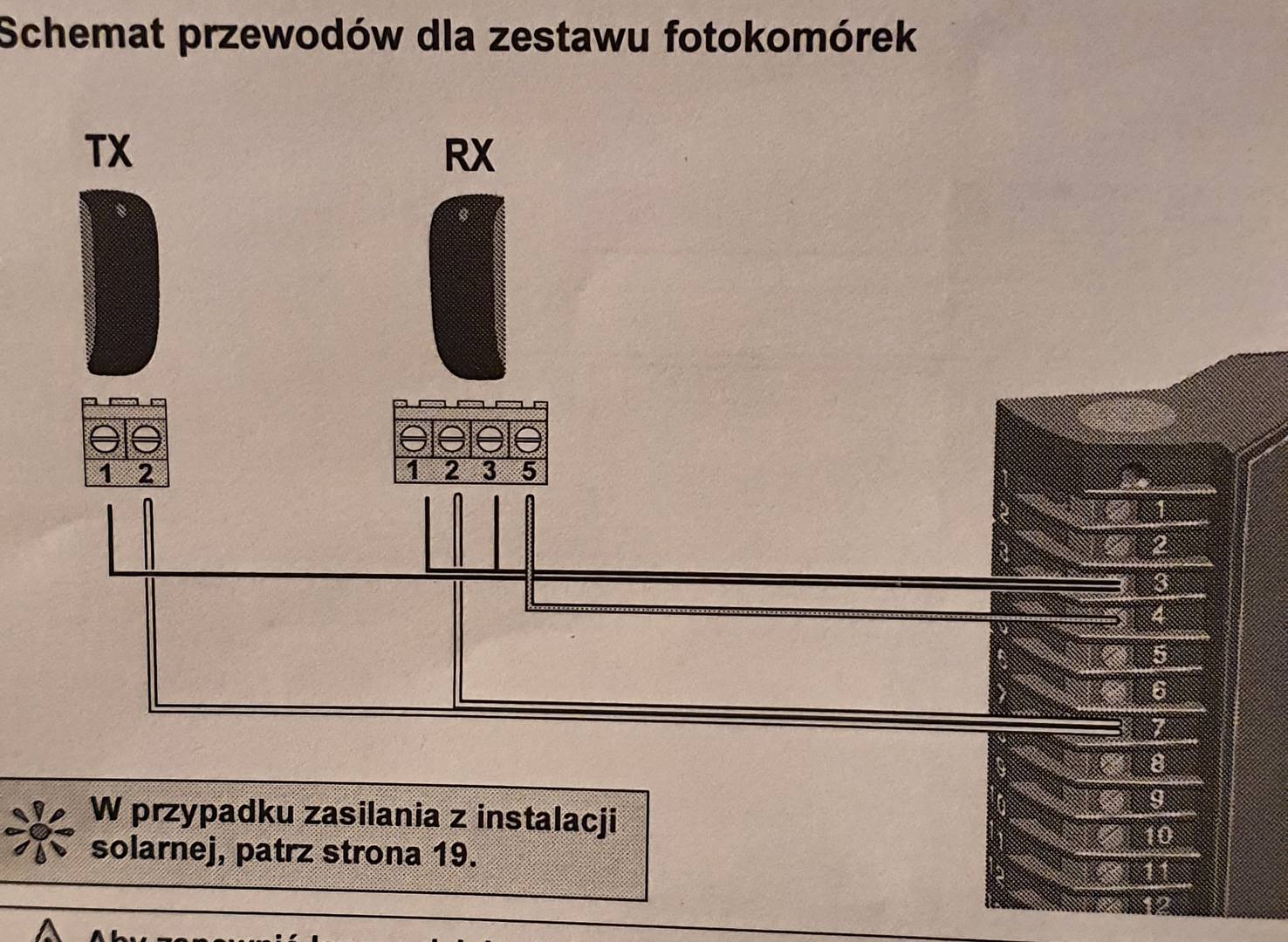

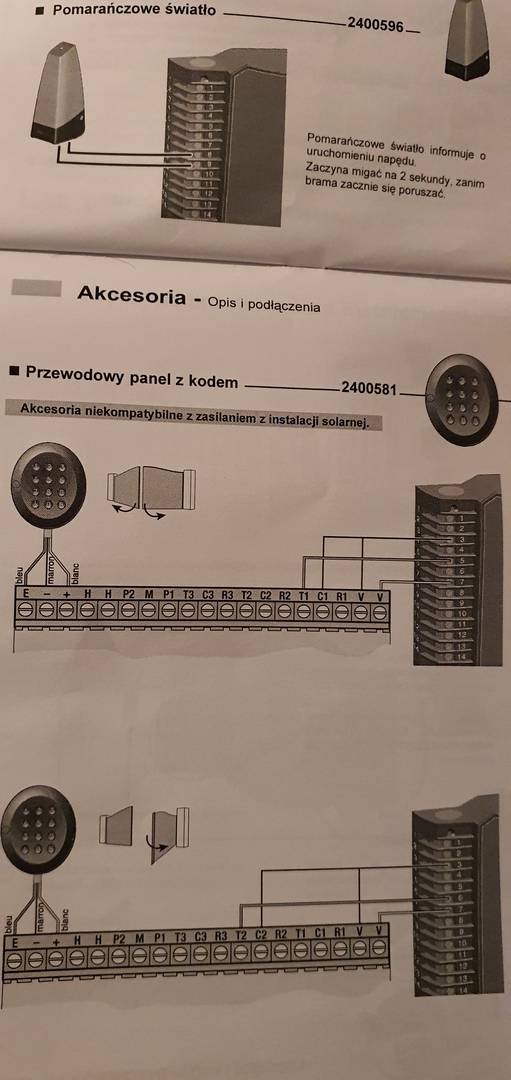

Zamieszczam schematy poniżej, może ktoś kto ma doświadczenie cos wywnioskuje.

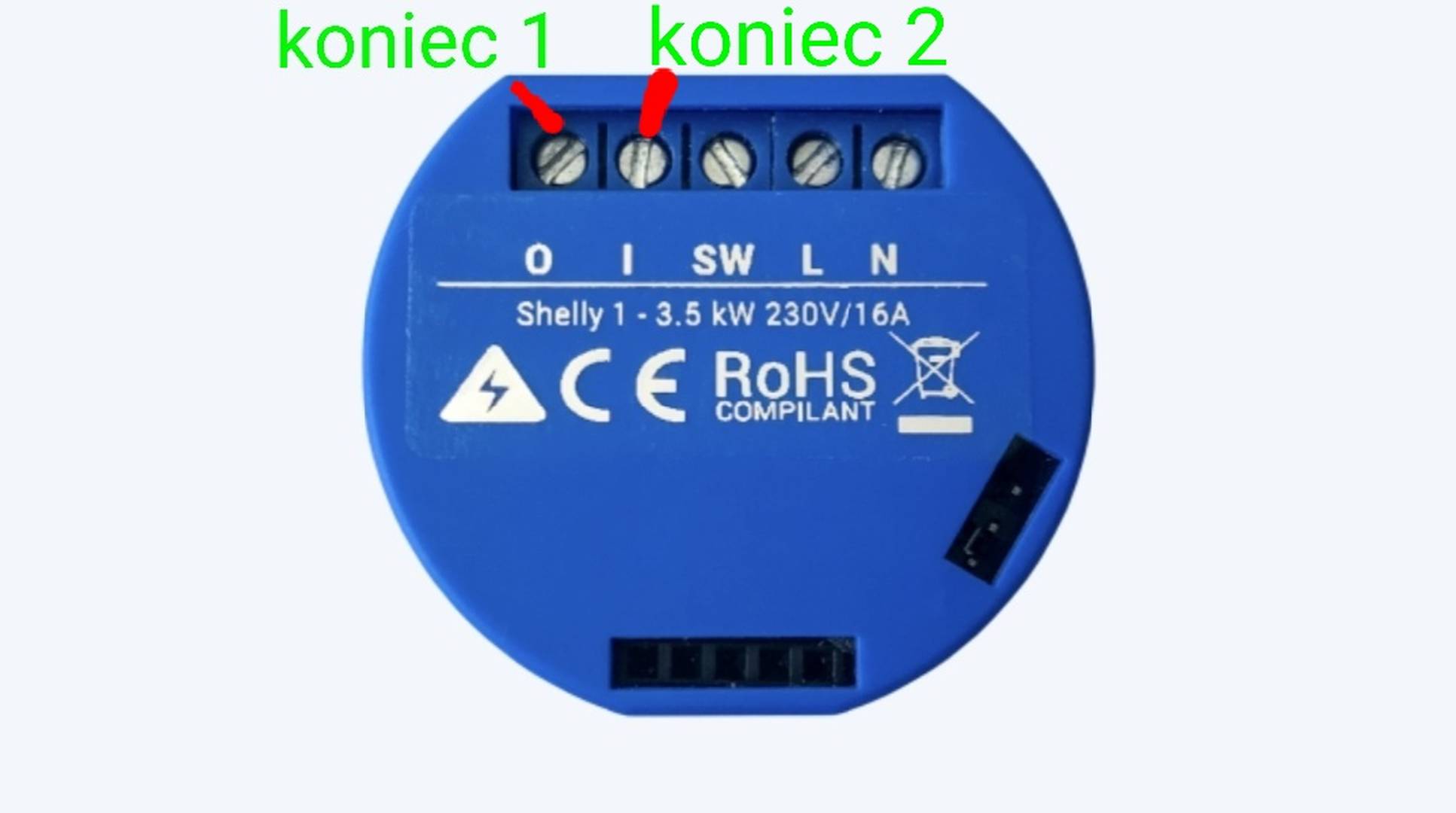

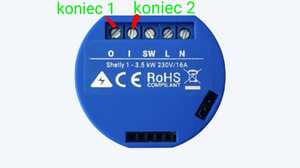

Wnioskując po drugim zdjęciu , tam jest słuchawka , która zwiera 3 z 5 ( myślę ,że to jest schemat podłączenia do zewnętrznego domofonu , który ma możliwość sterowania bramą). Stąd jeden koniec przekaźnika z Shelly 1 ( mam nadzieję ,że nie masz Shely 1PM) ma być podłączony do 3 , drugi do 5 , obojętnie który.
Do tego zasilanie Shelly , wg opisu 3 to plus 24V , czyli do N .
Szef wszystkich szefówModeratorZasłużony dla Forum, Donator 2K19, Donator 2K20
Translate▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian
Show original
Translating...
Jeżeli przy słuchawce domofonu jest rysunek że brama otwiera się cała - niestety wstawiona fotka jest obcięta i tego nie widać to podłączenie I i O w shelly należy wykonać dokładnie do tych zacisków w sterowniku , czyli tak jak napisał @marcingajda
Cześć. To mój pierwszy post na forum. Jestem laikiem dlatego proszę nie kopcie mocno 😛

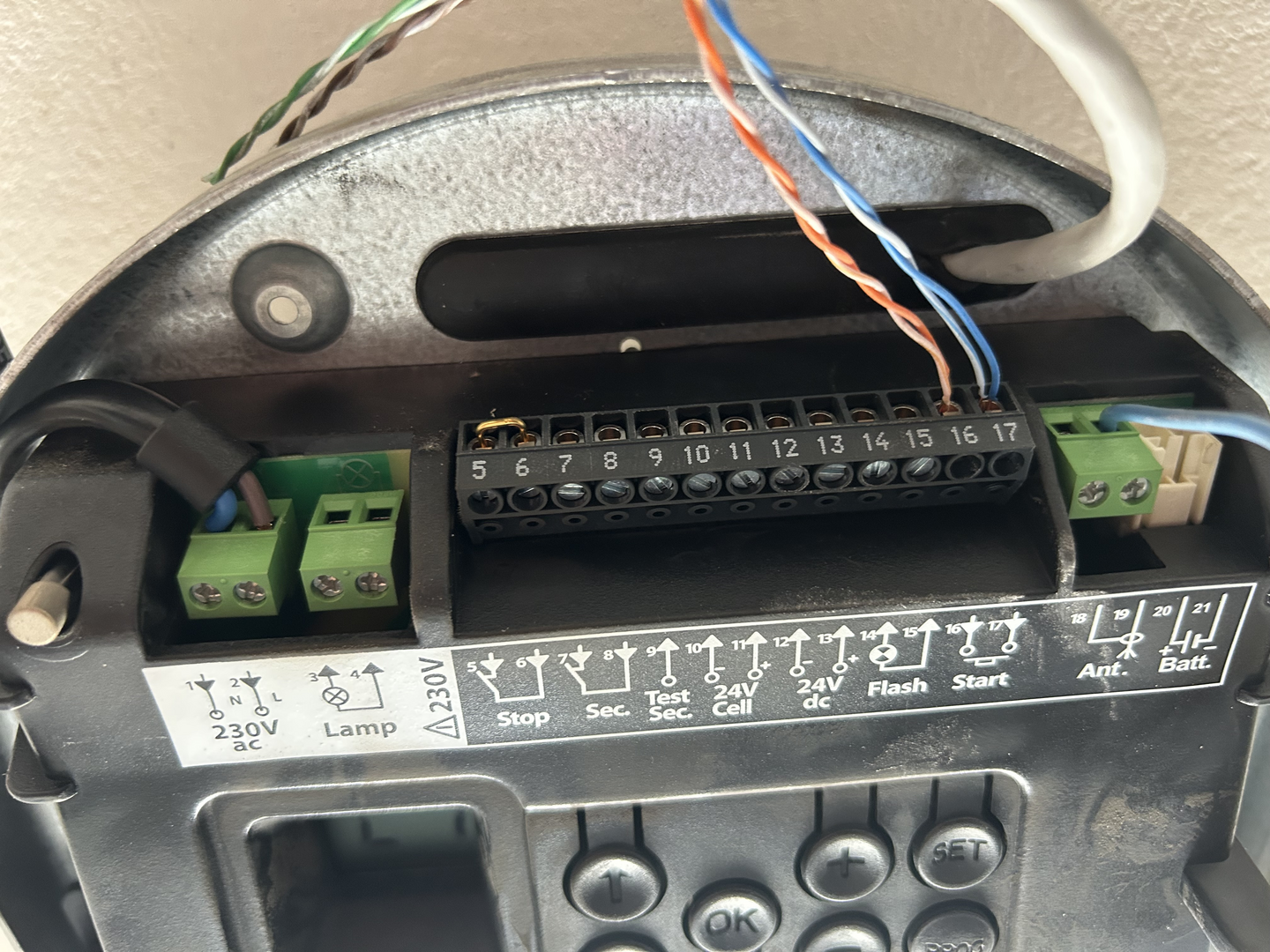

Mam napęd Somfy Metro 1000 RTS i chciałem podłączyć Shelly. Podpowiedzcie proszę czy da radę ? Poniżej foto z gniazdami. Oglądałem kilka filmów na YT ale nigdzie nie było podłączenia do mojego napędu a nie chce zjarać chałupy 😛
Podpowie ktoś jak podłączyć wg tego zdjęcia ? Po prawej stronie wyjścia 16 i 17 to przycisk zamykania i otwierania bramy
