Stary videodomofon i domoticz

22 Wpisów
3 Użytkownicy
0 Likes
2,154 Wyświetleń
(@wiktor_m)
Wpisów: 68
Kontrybutor
Autor tematu


Mam taki temat:

Zainstalowany - działający videodomofon (sprawny) do niego mam podłączone kamery (analogowe) i moduł przy furtce. Chciałbym z wykorzystaniem sonoffa sv którego podłącze do domoticza:

- zbierać sygnał że ktoś nacisnął dzwonek na panelu

- otworzyć elektrozaczep (mam taki z pamięcią)

idealnie byłoby jeszcze zebrać obraz z kamerki w panelu ale to już raczej odpada

mam wolne przewody ze skrętki do domu (tam przy domofonie chcę wrzucić sonoffa

pozdrawiam

Wiktor


Dodane : 28/01/2021 5:49 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wiktor_m w brew pozorom najłatwiej doradzić z tym przechwytywaniem obrazu bo wystarczy taka lub podobna karta https://www.spyshop.pl/przejsciowka-video-dvr-easycap-przechwytywanie-obrazu-z-kamery-na-komputer-42.html

robisz sobie kamerę internetową co prawda jakość będzie nijaka, a potem  tak https://kostrzewinki.pl/monitoring-systemie-domoticz/

O sygnałach dzwonienia i otwierania rygla nic nie napiszę, bo robisz wielką tajemnicę z tego jaki to wideodomofon .


Dodane : 28/01/2021 6:38 pm
(@wiktor_m)
Wpisów: 68
Kontrybutor
Autor tematu


@isom Żadna tajemnica to vidiline ale nie mam nigdzie co to za model 🙁


Dodane : 28/01/2021 7:31 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wiktor_m jak analog to ma standardowe połączenia , sygnał dzwonienia jest realizowany przez zwarcie audio do  masy czyli pewnie żółty przewód i czarny . Możesz zdjąć monitor ze ściany i sprawdzić. Jak masz czerwony, żółty , czarny i biały to czerwony to 12V , żótły audio, czarny masa, biały to wideo. Zwarcie na krótko czarnego z żółtym powinno spowodować że monitor zadzwoni.

Podłączasz wtedy żółty do GPIO przez rezystor 4,7 - 10 k i masz sygnał dzwonka . Sonoff musi być zasilony z tego samego zasilacza lub masy zasilaczy musza być połączone.

Do rygla wystarczy podać wolną żyłą masę przez przekaźnik sonoffa .


Dodane : 29/01/2021 8:40 am
(@wiktor_m)
Wpisów: 68
Kontrybutor
Autor tematu


@isom to chyba nie do końca analog bo do furtki idą 4 przewody a rygiel obsługuje moduł w furtce, wrzucam rysunki jak jest i jak chciałbym (o ile to ma sens) żeby było

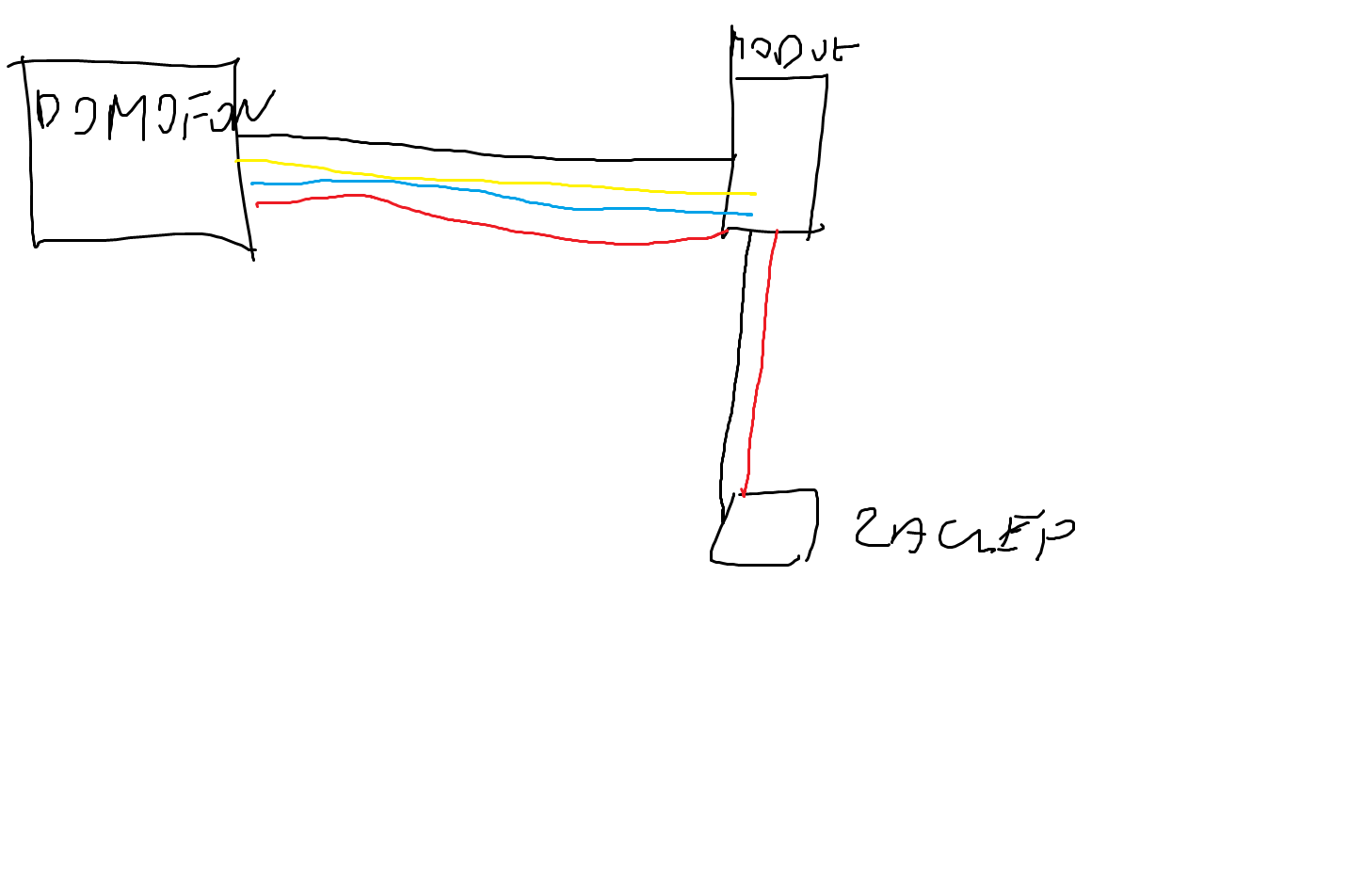

 domofon akutalnie

Dodane : 29/01/2021 10:31 am
(@wiktor_m)
Wpisów: 68
Kontrybutor
Autor tematu


@isom i drugi

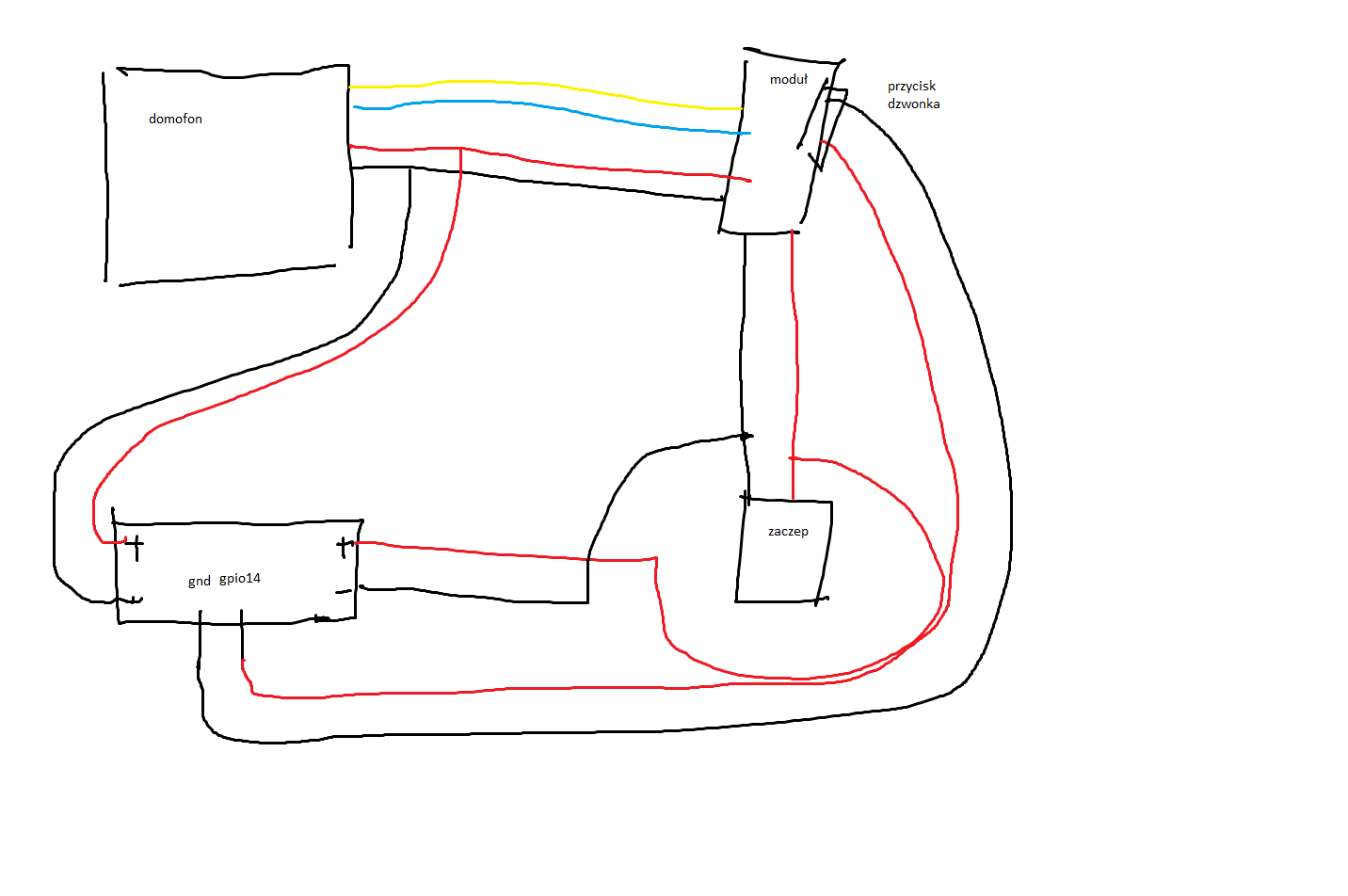

 domofon sonoff

Dodane : 29/01/2021 10:31 am
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wiktor_m mi chodziło o obsługę kamer analogowych , ale mniejsza z tym , jeżeli twój zestaw bazuje na takim schemacie jak poniżej to żeby załączyć rygiel wystarczy z sonofa podać + 12V tak jak narysowałem na brązowy przewód .

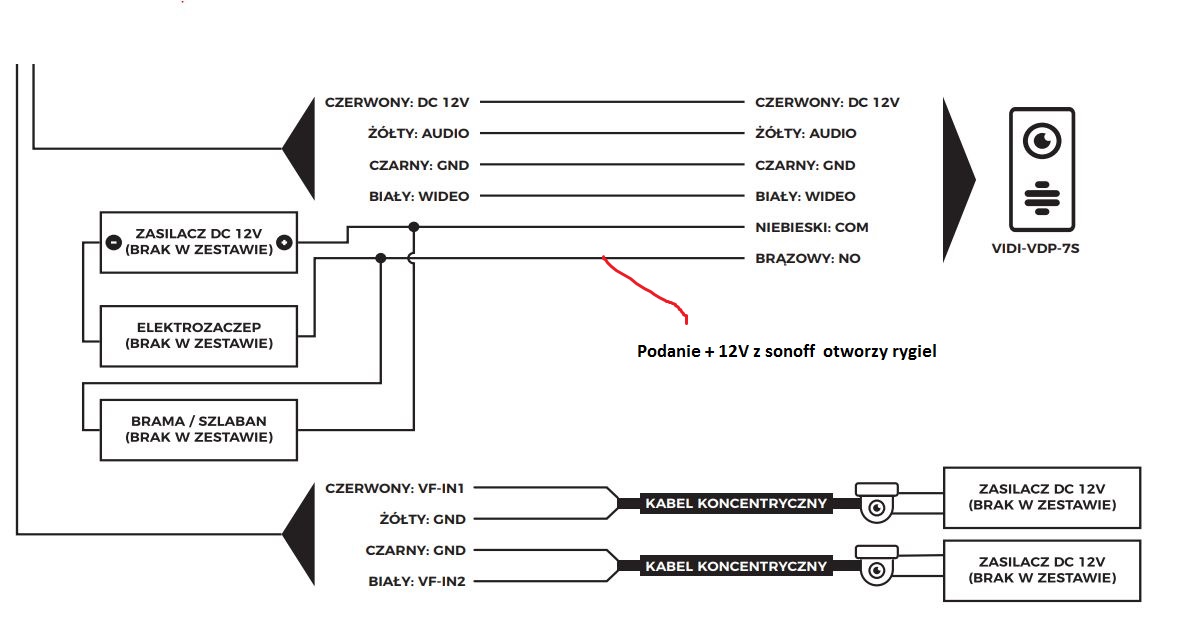

analog
Teraz jeżeli zwarcie Audio z Masą działa tak że wyzwala dzwonek , to wystrczy do audio podłączyć GPIO i tego sonoff możesz zostawić w domu . Sygnał +12 do rygla możesz wysłać zapasem , o którym pisałeś

Dodane : 29/01/2021 5:02 pm
(@wiktor_m)
Wpisów: 68
Kontrybutor
Autor tematu


@isom niestety zapasowa skrętka nie działa , tak wiec mam tylko jedna do słupka a ta już wykorzystana. Tak sobie myśle - co wyzwala sygnał otwarcia zamka z domofonu , może na sonoffie mogę go wygenerować i wpiąć w ten sam przewód ?


Dodane : 31/01/2021 1:37 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wiktor_m tak tego nie ogarniesz , musisz się wkleić w przycisk na monitorze - domofonie , albo sonoff przy słupku


Dodane : 31/01/2021 7:22 pm
(@wiktor_m)
Wpisów: 68
Kontrybutor
Autor tematu


@isom tez tak mi się wydaje , widzę dwa wyjścia: montaż wewnątrz słupka (ale problemy z zasięgiem bo faraday albo zmiana domofonu na coś co łatwo zintegrować z domoticzem ( polecisz coś ?)


Dodane : 31/01/2021 7:45 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@wiktor_m nie wgryzałem się w temat , sam mam zwykły domofon i oddzielną kamerę IP , przy dzwonieniu dostaję powiadomienie + fotkę z kamery . Domofon zwykły eura bezsłuchawkowy , gdzieś tu na forum podawałem schemat jak go przerobiłem żeby można było odbierać sygnały dzwonienia i otwierać rygiel .


Dodane : 02/02/2021 8:56 am
(@bogdan)
Wpisów: 12
Bywalec


nie wgryzałem się w temat , sam mam zwykły domofon i oddzielną kamerę IP , przy dzwonieniu dostaję powiadomienie + fotkę z kamery . Domofon zwykły eura bezsłuchawkowy , gdzieś tu na forum podawałem schemat jak go przerobiłem żeby można było odbierać sygnały dzwonienia i otwierać rygiel .

Witam,

2 dni wertuję forum w poszukiwaniu tego schematu...

Proszę o jakąś podpowiedź.


Dodane : 16/04/2021 4:41 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@bogdan nie pamiętam gdzie wstawiłem opis tych połączeń, ale jak masz panel bezsłuchawkowy to masz zaciski opisane od 1 do 6

sygnał dzwonienia uzyskasz podłączając zacisk 2 do GND a zacisk 1 przez rezystor 1K do GPIO  . Zwalnianie rygla zależy od tego jak masz to połączone i to samo z otwieraniem bramy


Dodane : 16/04/2021 7:17 pm
(@bogdan)
Wpisów: 12
Bywalec


@isom Dzięki,normalnie w stanie czuwania między zaciskami 1 i 2 występuje nap.ok.5v, przy naciśnięciu przycisku dzwonka-0v,ale przy naciśnięciu przycisku otwarcia rygla pojawia się tam aż 12v. Czy rezystor 1k wystarczy?


Dodane : 16/04/2021 7:27 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Coś nie tak ! Napięcie 12V po naciśnięciu otwarcia pojawia się między 2 a 3 gdzie 2 to Masa a przycisk otwarcia zwiera 4 z 3 gdzie 4 to plus zasilania

 zacisk 1 to Audio i zwarcie go do masy daje dzwonek a normalnie jest tam sygnał akustyczny stąd 1K .

Mam tak podłączone od kilku lat .


Dodane : 16/04/2021 7:38 pm
(@bogdan)
Wpisów: 12
Bywalec


@isomTak też mam opisane w instrukcji

1 Audio

2 i 5 Masa

3 Sygnał impulsu zwalniania rygla

4 i 6  Zasilanie

U mnie jednak +12 jest na 5 unifonu. Zestaw jest nowy,mierzyłem na warsztacie  bez podłączonego  rygla.

Dzięki jednak za zainteresowanie


Dodane : 16/04/2021 8:17 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@bogdan te domofony podobnie jak bliźniacze ONRNO mają na 1 Audio , 2 Masa , 3 Impuls zwalniania rygla, 4 Plus 12V, a 5 i 6 to styki bezpotencjałowe do sterowania bramą wjazdową . Nie może być + na 6 a masa na 5 bo zwarcie tych zacisków do sterowania bramą spowodowało by zwarcie zasilania.

Wrzuć może schemat z instrukcji , bo albo trafiłeś na jakiś bubel albo to zupełnie inny sprzęt.

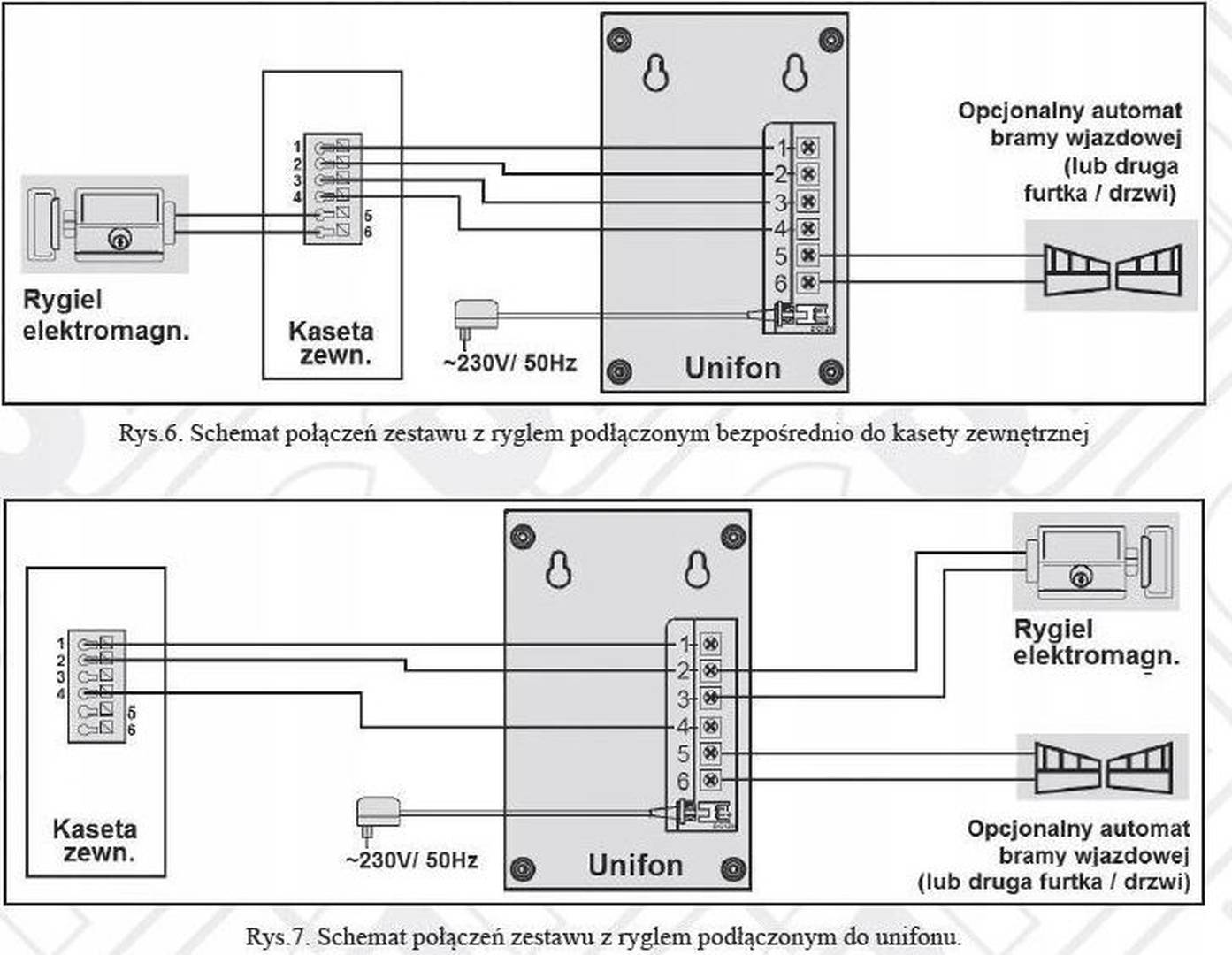

Tu dwie możliwości podłączenia rygla , ale tylko jedna możliwość sterowania bramą gdzie zwarcie 5 i 6 daje impuls otwórz/zamknij

1

Albo może masz opis zacisków w kasecie zew gdzie w wersji 1-szej schematu pojawia się zasilanie na zaciskach 5 i 6 ale to w kasecie zewnętrznej.

I pojawia się ono tylko na czas zwolnienia rygla.

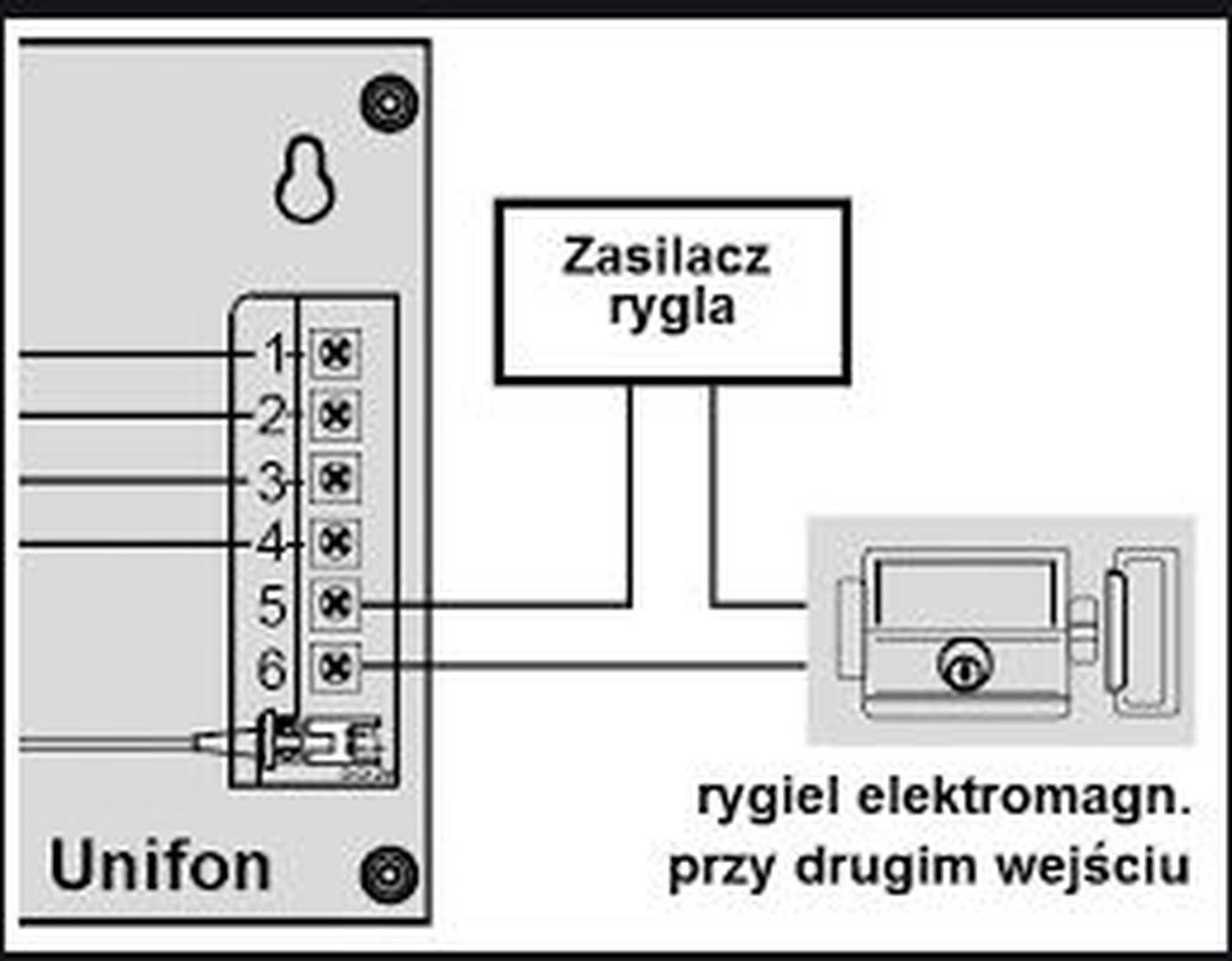

Jak chcesz sterować ryglem z zacisków 5 i 6 ( drugi rygiel zamiast bramy to musisz zastosować zewnętrzny zasilacz

3

 Trochę tego w życiu zamontowałem


Dodane : 16/04/2021 8:42 pm
(@bogdan)
Wpisów: 12
Bywalec


@isom

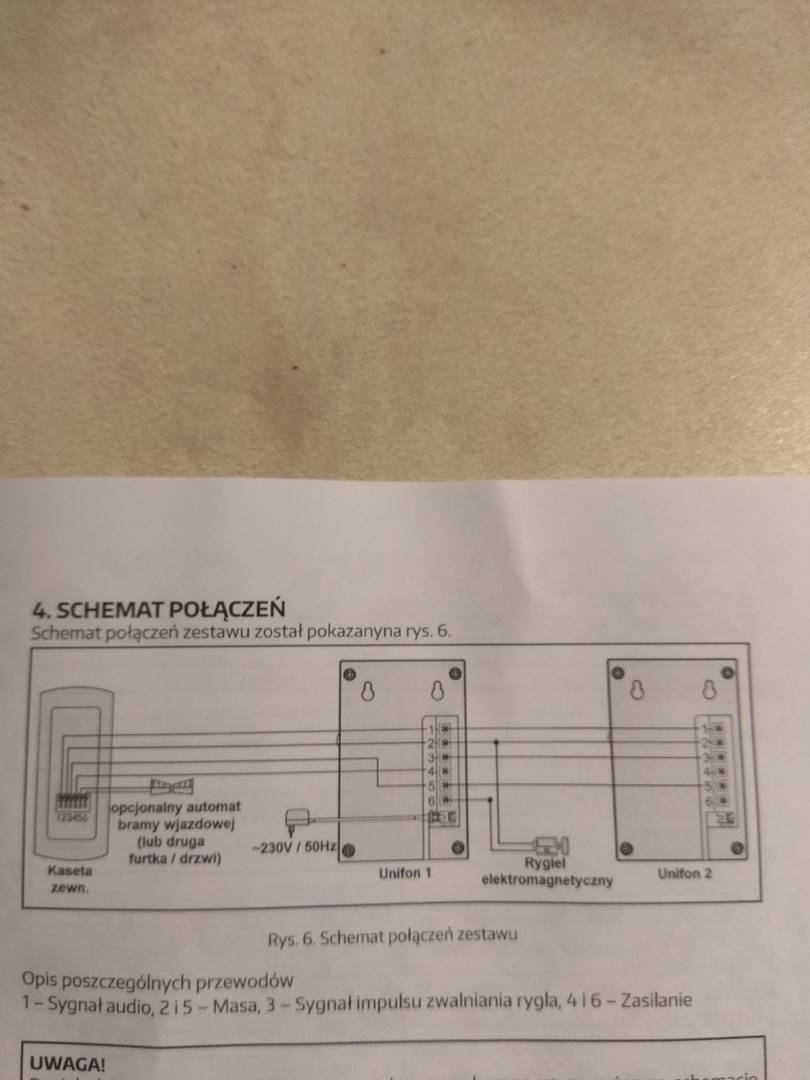

IMG 20210416 220202

 Trochę słabe foto ale może da się odczytać.


Dodane : 16/04/2021 9:17 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@bogdan no i wszystko jasne , nie pomogę z tym modelem bo tu pewnie nawet przekaźnika nie ma do sterowania ryglem tylko tranzystor mosfet , a przekaźnik od bramy jest w kasecie zewnętrznej .

Chociaż mimo wszystko dziwne jest że na Audio pojawia się pełne 12V .


Dodane : 16/04/2021 9:21 pm
(@bogdan)
Wpisów: 12
Bywalec


@isom Nie chcę sterować otwieraniem bramy ani furtki przez Domoticz tylko móc podłączyć do GPIO aby uzyskać powiadomienie przez Pushbuilet o dzwonieniu do furtki i wyjść na dodatkowy buzer na ogród.Może da się choć to zrobić?


Dodane : 16/04/2021 9:30 pm
