SonOFF 4ch pro RF v1.1 - gdzie popełniam błąd?

  RSS
kpisiek
(@kpisiek)
Początkujący

Problem z RF jest następujący,Pilota tylko widzi w trybie programowania -- tj wsadzam zworę GPIO do GND i przechodzę w tryb programowania(dioda zielona powoli pulsuje-uczy się), programuje 1,2,3,4 kanał.  W trybie zworki diody właściwie działają tak jak powinny klikam przycisk 1,2,3,4 i pokolei diody załączają się (klikając na pilocie, na zielono diody sterownika szybko mrugają)

I tu moja radość "działa" kończy się.

Wyłączam zasilanie , wypinam zworę GPIO do GND i pilota już nie widzi - zero reakcji RF. (więc znów wyłączam, wsadzam zworę, załączam i bez programowania pilot widzi).



Instrukcja producenta i youtubowe solucje z podwójnym kliknięciem nie przynoszą rezultatu. Mam wrażenie, że AFE Firmware przyczynia się do blokowania rejestracji pilota w trybie pracy.

Zauważyłem, że w trybie pracy po dwukrotnym kliknięciu wybranego kanału - sterownik zwisa na tym kanale. Inne swobodnie można załączać i wyłączać.

Panowie pomóżcie:) bo mam podejrzenie, że ktoś z programistów o czymś zapomniał.

Na urządzenia podaje się napięcie - gdy urządzenie uruchomimy(obwód zamknięty) - uzyskujemy obciążalność obwodu (prąd). Błędne jest myślenie - podajemy prąd...

Cytuj
Dodane : 25/03/2019 11:05 am
isom
 isom
(@isom)
Zasłużony Moderator

@kpisiek o jakiej zworze ty piszesz ? mój sonoff 4ch pro v1.1 ma jeden mikro przełącznik 1/0  do ustawienia trybu pracy kanałów , jeden mikro switch do kasowania pamięci RF i dwie sekcje przełączników K5 i K6 .

Piloty zgłaszam - klikam dwa razy dość szybko przyciskiem od kanału np 1 wciskam dwa razy przycisk pilota i już .

Żeby pilot załączał przekaźnik soft musi być skonfigurowany tak jak było to w oryginale czyli GPIO przycisku musi być takie jak druk na laminacie

OdpowiedzCytuj
Dodane : 25/03/2019 1:49 pm
kpisiek
(@kpisiek)
Początkujący

GPIO0 - Button1
GPIO9 - Button2
GPIO10 - Button3
GPIO14 - Button4
GPIO12 - Relay1
GPIO5 - Relay2
GPIO4 - Relay3
GPIO15 - Relay4

wszystko zgadza się z laminatem,

a o zworę którą mi chodzi to taką zworę - którą dajesz w kierunku programowania układu (flasowania esp) - i wtedy sterownik widzi PILOT RF433

--

a więc napiszę jeszcze raz albo jak chcesz obejrzyj film

1. załączam układ z zasilania sieciowego
2. switchem skasuje pamięć RF
3. wyłączam

4. załączam układ z zasilania sieciowego
5. sterownik w gotowości
6. klikam 2x nadany przycisk (R1 np) i trzymam przycisk na pilocie... zero reakcji

@isom https://youtu.be/T5xaE64A4NE

Na urządzenia podaje się napięcie - gdy urządzenie uruchomimy(obwód zamknięty) - uzyskujemy obciążalność obwodu (prąd). Błędne jest myślenie - podajemy prąd...

OdpowiedzCytuj
Dodane : 25/03/2019 2:18 pm
isom
 isom
(@isom)
Zasłużony Moderator

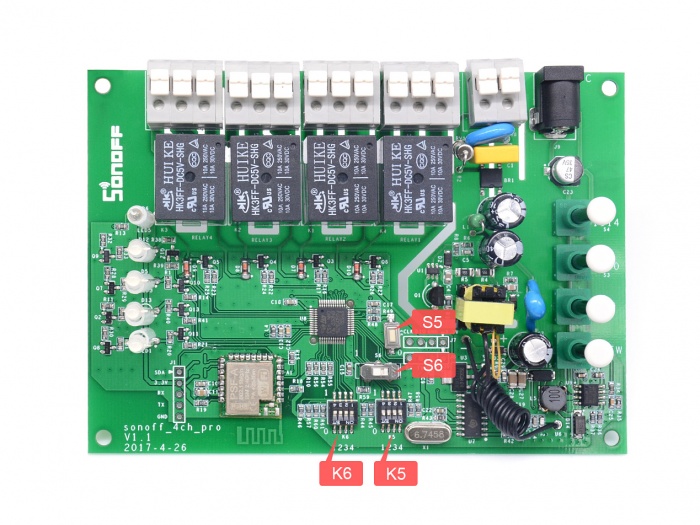

@kpisiek nie wiem co to za pilota próbujesz zgłaszać , ale bez względu na to zacznij od skasowania pamięci RF przyciskiem S5 foto poniżej

po wciśnięciu wszystkie led od kanałów zaświecą , trzymaj dotąd aż zgasną
Wstawię filmik jak to działa u mnie tylko znajdę na dysku
OdpowiedzCytuj
Dodane : 25/03/2019 3:17 pm
kpisiek
(@kpisiek)
Początkujący

tak też robię, zapalają się wszystkie 4 trzymam aż zgasną  - pilot może nie market china, ale na oryginalnym sofcie działał

Na urządzenia podaje się napięcie - gdy urządzenie uruchomimy(obwód zamknięty) - uzyskujemy obciążalność obwodu (prąd). Błędne jest myślenie - podajemy prąd...

OdpowiedzCytuj
Dodane : 25/03/2019 3:22 pm
isom
 isom
(@isom)
Zasłużony Moderator

Jak ten pilot działał na oryginalnym sofcie to na AFE też musi znajdę ten film to zobaczysz

Nie zwieramy GPIO 0 z masą bo to potrzebne tylko do wgrania softu , przełączniki K5 wszystkie na ON  przełącznik S6 na 1

wgrany soft AFE 1.3.1 ESP 8285 i tak to działa jak na tym filmiku

https://drive.google.com/open?id=14ApJShCqsZpjxlopJu38j6yV9axM_W3V

OdpowiedzCytuj
Dodane : 25/03/2019 3:32 pm
kpisiek
(@kpisiek)
Początkujący

na tym filmiku masz zworę GND z czym?

wiesz co mnie zastanawia, skoro te GPIO do GND i działa jak marzenie

to co tu jest za modyfikacja (być może producenta) , że bez tego zwiesza kanał niezależnie R1,R2,R3,R4 pamietasz wersję płyty i datę produkcji?

Na urządzenia podaje się napięcie - gdy urządzenie uruchomimy(obwód zamknięty) - uzyskujemy obciążalność obwodu (prąd). Błędne jest myślenie - podajemy prąd...

OdpowiedzCytuj
Dodane : 25/03/2019 7:17 pm
isom
 isom
(@isom)
Zasłużony Moderator

Przewód dolutowany do GND wisi w powietrzu , wersja tak jak już chyba pisałem 1,1 z roku 2017 -5- 9. Mogę go rozkręcić i zrobić fotkę jak chcesz.

OdpowiedzCytuj
