Forum Smart'ny Dom

Najciekawsze forum o inteligentnych domach w Polsce

Najciekawsze forum o inteligentnych domach w Polsce

Najciekawsze forum o inteligentnych domach w Polsce

Najciekawsze forum o inteligentnych domach w Polsce

Najciekawsze forum o inteligentnych domach w Polsce

Najciekawsze forum o inteligentnych domach w Polsce

Asystent AI
Fora
Sprzęt
Diagnostyka / Probl...
Problem z czujnikie...

Powiadomienia
Wyczyść wszystko

[Rozwiązany] Problem z czujnikiem magnetycznym AFE Firmware 3.0.2[T5]

    Summarize Topic
Diagnostyka / Problemy ze sprzętem
Ostatni wpis przez kip 5 lat temu
9 Wpisów
2 Użytkownicy
0 Reactions
1,364 Wyświetleń
RSS
 kip
(@kip)
Wpisów: 79
Pomocny
Autor tematu
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian

[#2403]

Witam. Nie mogę sobie poradzić z podłączeniem tego czujnika, mam dwa takie same identyczne urządzenia.Na jednym wcześniej kupionym działa idealnie na drugim otwieranie drzwi garażowych działa, nie mogę skomunikować się z czujnikiem magnetycznym.

IMG 2155

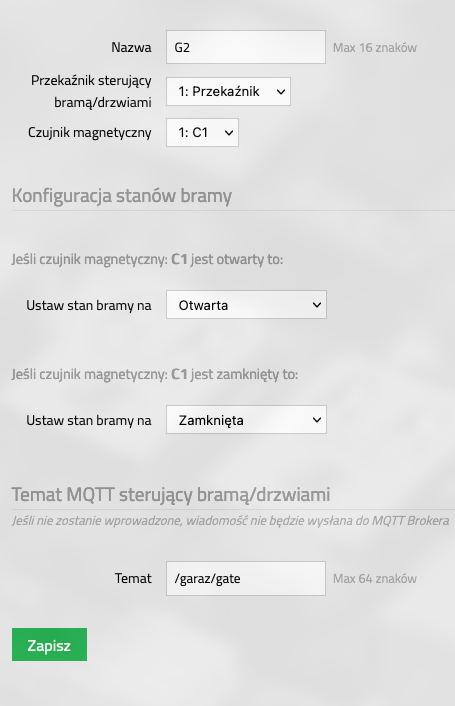

Zrzut ekranu 2021 06 27 o 11.38.52

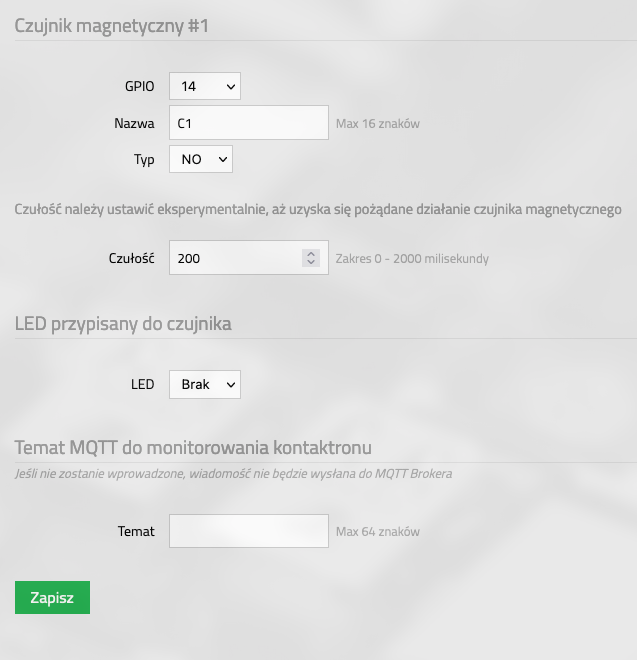

Zrzut ekranu 2021 06 27 o 11.38.26

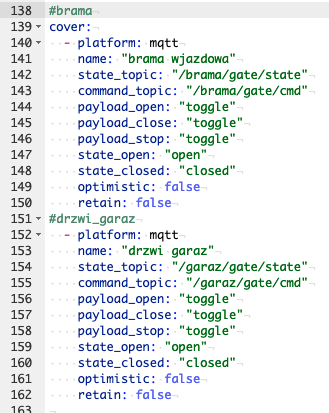

Zrzut ekranu 2021 06 27 o 11.37.26





Dodane : 27/06/2021 11:57 am
lukas121
 lukas121
(@lukas121)
Wpisów: 543
Ekspert Zasłużony dla Forum Donator 2K19
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian

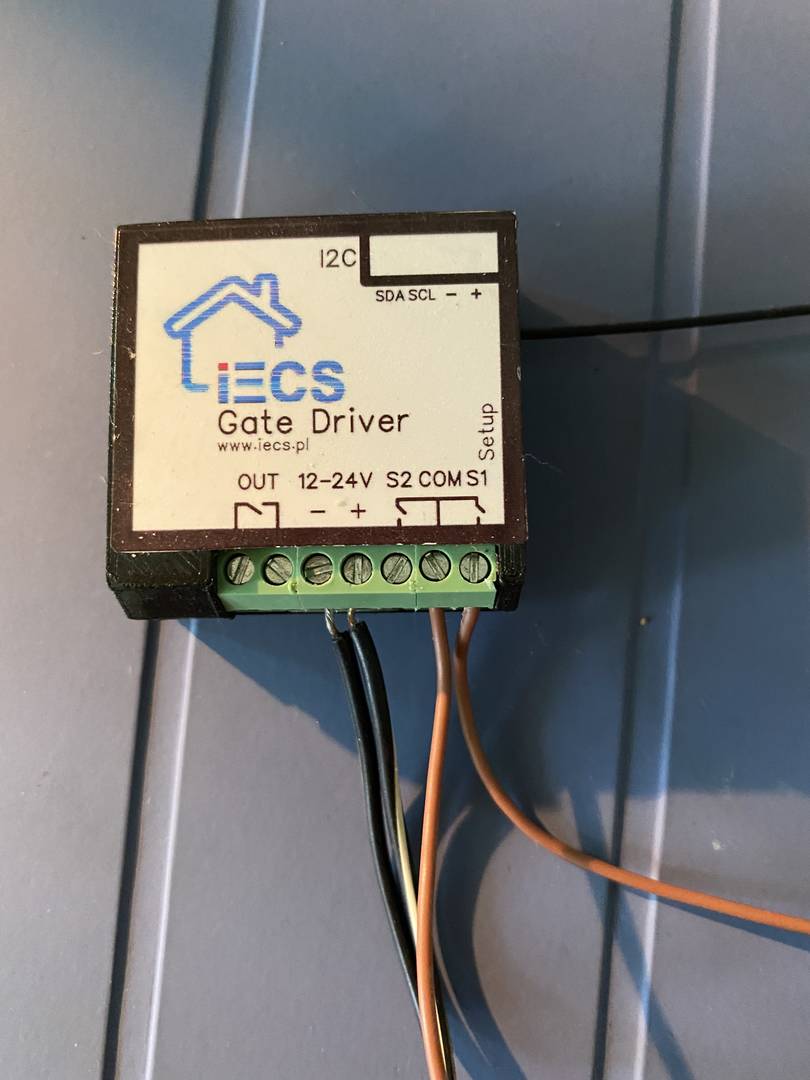

Tak ma być podłączony czujnik

A ty tylko podłączyłeś między s1 i com



Dodane : 27/06/2021 12:19 pm
 kip
(@kip)
Wpisów: 79
Pomocny
Autor tematu
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian

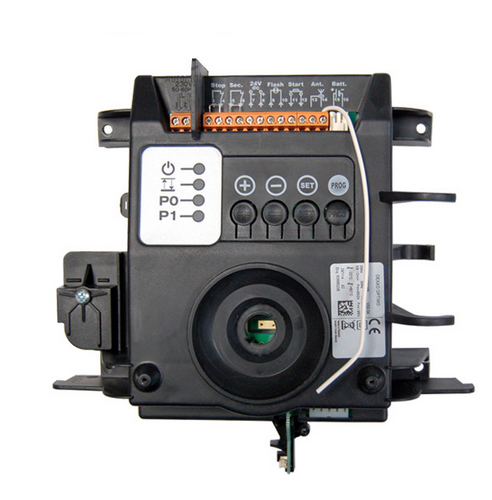

Przy bramie mam to inaczej podłączone zielony przewód mam podłączyć do 11/12 a plusa z COM zmostkować

Zrzut ekranu 2021 06 27 o 12.57.35





Dodane : 27/06/2021 12:59 pm
lukas121
 lukas121
(@lukas121)
Wpisów: 543
Ekspert Zasłużony dla Forum Donator 2K19
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Co to za model ?



Dodane : 27/06/2021 1:48 pm
 kip
(@kip)
Wpisów: 79
Pomocny
Autor tematu
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


somfy dexxo optimo



Dodane : 27/06/2021 2:30 pm
lukas121
 lukas121
(@lukas121)
Wpisów: 543
Ekspert Zasłużony dla Forum Donator 2K19
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Zasilanie piny 7,8

Sterowanie piny 11,12

Czujniki magnetyczne jak na rysunku.



Dodane : 28/06/2021 6:59 pm
 kip
(@kip)
Wpisów: 79
Pomocny
Autor tematu
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Patrząc na sterownik od lewej wyjście OUT idą na pin 11,12,(12 dodatkowo na czujnik magnetyczny), zasilanie idzie na piny 7,8. S1 lub S2 na drugi przewód magnetyczny(mam jeden czujnik). COM do "+" ?



Dodane : 28/06/2021 8:28 pm
lukas121
 lukas121
(@lukas121)
Wpisów: 543
Ekspert Zasłużony dla Forum Donator 2K19
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


OUT piny 11,12

zasilanie piny 7,8

plus w sterowniku mostkujesz do com, jeden przewód czujnika do s1, drugi przewód do minusa.



Dodane : 28/06/2021 8:44 pm
 kip
(@kip)
Wpisów: 79
Pomocny
Autor tematu
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


DZIAŁA !!!!  Wielkie dzięki za pomoc



Dodane : 28/06/2021 9:17 pm
Przeskocz do forum:
  Poprzedni temat
Następny temat
Udostępnij:
