AFE Firmware Konfiguracja

Pierwsze uruchomienie

Pierwsze uruchomienie może trwać do 2 min ze względu na formatowanie pamięci oraz ustawianie konfiguracji początkowej

  • Po zainstalowaniu firmware urządzenie jest w trybie Access Point
  • Jeśli do urządzenia podłączona jest dioda LED na GPIO13 to powinna migać
  • Wyszukaj i połącz się z siecią WiFi o nazwie AFE-Device

  • W przeglądarce internetowej otwórz stronę: http://192.168.5.1
  • Powinien zostać uruchomiony Panel Konfiguracyjny
  • Skonfiguruj urządzenie
  • Po skonfigurowaniu urządzenia wciśnij link Zakończ konfigurację
  • Urządzenie powinno zostać zresetowane oraz powinno podłączyć się do sieci WiFi

Uruchomianie Panelu Konfiguracyjnego po skonfigurowaniu sieci WiFi

Jeśli już wcześniej skonfigurowana została sieć WiFi w urządzeniu, możesz uruchamiać Panel Konfiguracyjny bez konieczności wprowadzania urządzenia w tryb Access Point

Uruchamianie panelu przez przeglądarkę
  • Wpisz w przeglądarce internetowe adres IP urządzenia (powinieneś znaleźć go w routerze WiFi)
  • Powinna ukazać się strona urządzenia

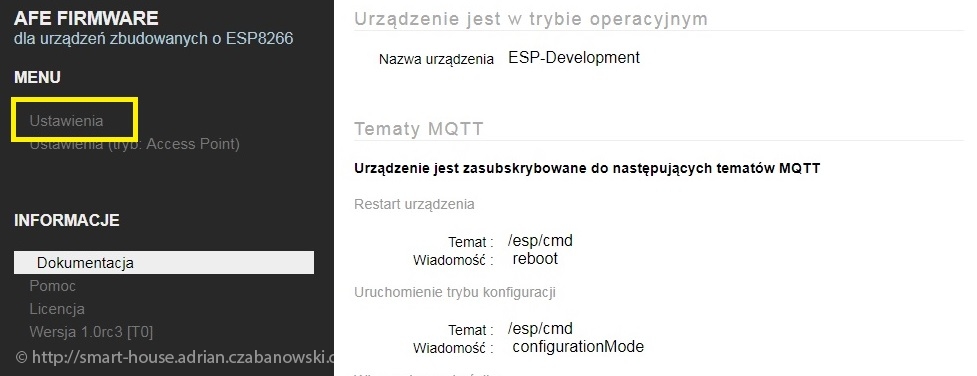

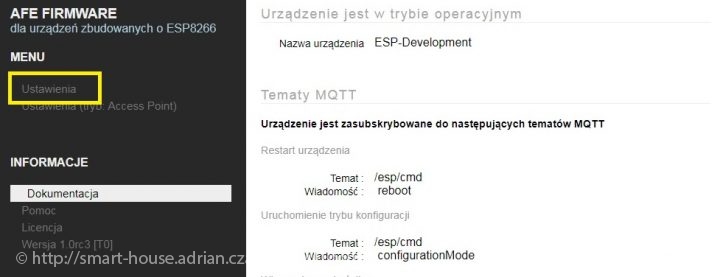

  • Wciśnij link UstawieniaAFE Firmware: uruchamianie ustawień
Uruchamianie panelu przyciskiem w urządzeniu
  • Jeśli skonfigurowany został w urządzeniu przycisk Multi-funkcyjny wciśnij go na 6sek, ale nie więcej niż 10sek, a następnie puść go
  • Dioda LED (jeśli została skonfigurowana) powinna zacząć migać
  • Wpisz w przeglądarce internetowe adres IP urządzenia (powinieneś znaleźć go w routerze WiFi)
  • Powinna ukazać się strona Panelu Konfiguracyjnego



Uruchamianie panelu wiadomością MQTT
  • wyślij do brokera MQTT, do którego podłączonr jest urządzenie wiadomość MQTT
    • Treść wiadomości : configurationMode
    • Temat: /zdefiniowany-przez-użytkownika-temat-w-panelu-konfiguracyjnym/cmd

Informacja: Wszystkie dostępne formaty tematów MQTT wraz z akceptowanymi wiadomościami można odczytać przez przeglądarkę internetową wchodząc na adres IP urządzenia

Uruchamianie Panelu Konfiguracyjnego w trybie Access Point

  • Jeśli skonfigurowany został w urządzeniu przycisk Multi-funkcyjny wciśnij go i trzymaj, aż dioda LED (jeśli została skonfigurowana) zacznie migać – powyżej 10sek
  • Jeśli nie masz skonfigurowanej diody LED, wciśnij przycisk na co najmniej 11sek, a następnie puść
  • Postępuje dalej jak przy Pierwszym Uruchomieniu

Informacja: Przycisk Multi-funkcyjny jest domyślnie włączony i skonfigurowany na GPIO0, jak przycisk monostabilny (jak dzwonkowy)
