[Rozwiązany] Sonoff Basic AFE T2 uaktualnianie softu z 1.0.0 do 1.2.2 - sonoff nie budzi sie

25 Wpisów
4 Użytkownicy
2 Reactions
8,794 Wyświetleń
Wpisów: 136
Autor tematu
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian
(@marlon)
Pomocny
Dołączył: 8 lat temu

A jednak. Sprobowalem z dwoma przewodami o dlugosci 8 metrow co oczywiscie jest o wiele wiecej niz pewnie mam na scianie i wogole sie nie da sterowac za pomoca wlacznika. Pomiedzy GPIO 14 i GND mam rezystor 10k.

Podejrzewam ze obecne polaczenie pomiedzy wlacznikiem a lampa jest dlugosci pomiedzy 4 - 4.5 metra, mierzac odleglosci ale to tylko teoria.

W nastepnej probie skrocilem przewody o jakies 3 metry wiec zostalo okolo 5 i na tej dlugosci dziala wlasciwie. I w dodatku bez rezystora pomiedzy GPIO 14 i GND.

Wyglada na to ze jednak dlugosc przeowdu robi roznice. Pytanie tylko jak wzmocnic sygnal zeby to dzialalo ?








Odpowiedz
isom
Wpisów: 5319
 isom
Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian
(@isom)
Szef wszystkich szefów
Dołączył: 8 lat temu

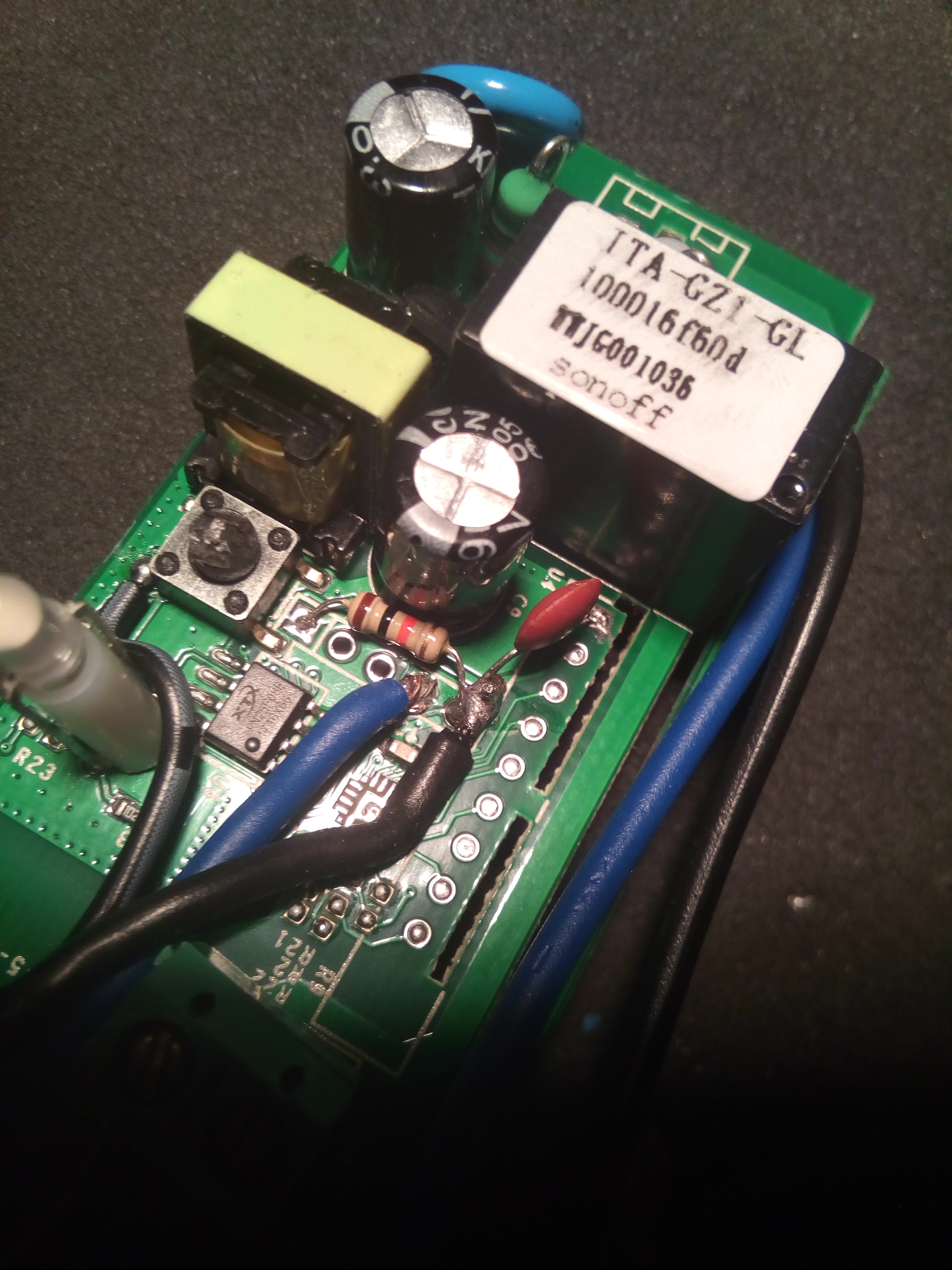

@marlon coś dziwnego u ciebie się dzieje tak zrobiony moduł jak na foto poniżej działa na 7 metrowym przewodzie 2 x 1,5mm

Rezystor jak widać 10k i kondensator ceramiczny 100nF

IMG 20181025 225338

Odpowiedz
Wpisów: 136
Autor tematu
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian
(@marlon)
Pomocny
Dołączył: 8 lat temu

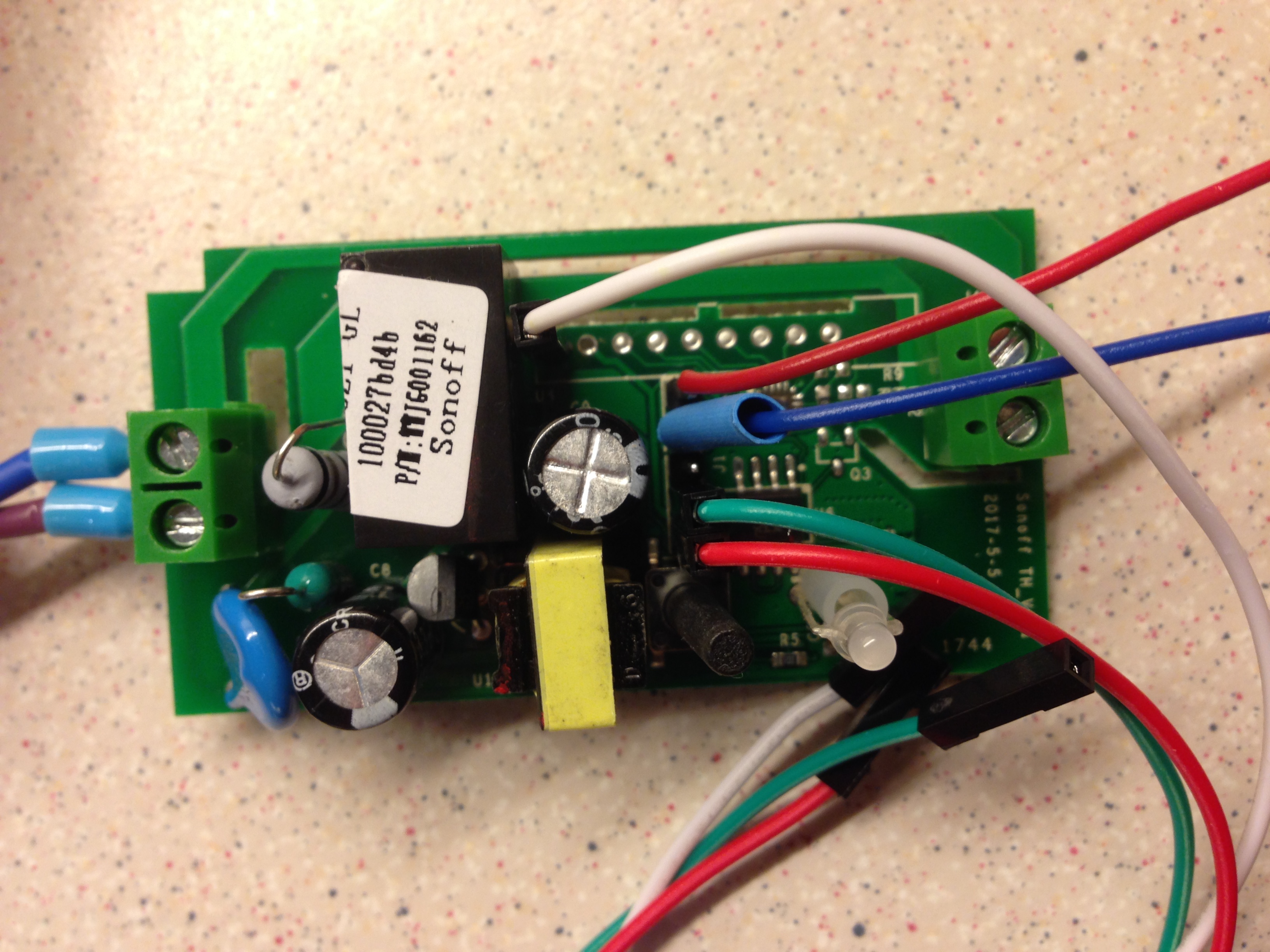

Tak to wyglada u mnie w tym testowym Sonoffie.

1 - Czerwony VCC na DHT22

2 - Zielony GPIO 3 - DHT22 Dane

3 - NC

4 - Niebieski - GPIO 14 - Wlacznik

5 - Czerwony - GND - Wlacznik

6 - Bialy - DHT22 GND

Rezystor 10k wlutowalem na probe pomiedzy Pin 4 (Niebieski) i Pin 5 (Czerwony).

Zauwazylem ze u ciebie masz duzo grubsze przewody ktore wychodza z Sonoffa. Ja mam wyprowadzenia z Sonoffa bardzo cienkie o dlugosci okolo 20cm , pozniej dopiero dalej jest polaczone z 1.5mm. Bardzo mozliwe ze cos u mnie jest namieszane.



Switch6

Odpowiedz
isom
Wpisów: 5319
 isom
Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian
(@isom)
Szef wszystkich szefów
Dołączył: 8 lat temu

Te przewodziki co masz u siebie to dobre są do prób na płytkach stykowych, ja takich nie stosuję bo są bardzo zawodne

A rezystor źle wlutowałeś z tego co opisujesz , ma być między 3,3V a GPIO 14 , czyli skrajne piny , tak jak u mnie


Odpowiedz
Wpisów: 136
Autor tematu
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian
(@marlon)
Pomocny
Dołączył: 8 lat temu

Dzieki. Tak spytam na pierwszym pinie 3.3V mam juz wlutowany przewod ktory idzie do DHT22 - czy nie zaszkodzi jesli wlutuje tam rezystor jeszcze a drugi koniec na GPIO 14 ? Czy nie zakluci to prace DHT22.

Sugerowalem sie tym wczesniej ze wlacznik powinien pracowac tylko podpiety na GPIO i GND i to mnie zmylilo ale widocznie tylko bedzie dzialal na krotkim kablu , przy dluzszym chyba nie obejdzie sie bez rezystora i kondensatora jak piszesz.




Odpowiedz
