Brama otwiera sie po podlaczeniu do wifi

@tox brak WIFI nie restartuje firmware . Na schemat się nie doczekałem więc złożyłem na prototypie GPIO 4 -przez  rezystor10k steruje bazą tranzystora BC 547 - kolektor do wejścia IN gotowego modułu z przekaźnikiem, na GPIO 14 zrobiłem bez dodatkowych elementów czujnik otwarcia . Przekaźnik działa tylko wtedy kiedy dostaje rozkaz , zanik wifi nie pobudza przekaźnika (czas podtrzymania ustawiony 0,6 sekundy) testowałem 10 razy i ani razu fałszywego załączenia.

Zaniki zasilania też nie pobudzają przekaźnika

Moduł taki jak ten https://abc-rc.pl/product-pol-11782-Modul-WIFI-ESP8266-NODEmcu-V3-CP2102-Arduino.html

Moduł przekaźnik taki https://botland.com.pl/pl/produkty-wycofane/1293-modul-przekaznika-rm1-z-izolacja-optoelektroniczna-5v-10a125vac.html

Tranzystor dałem trochę na wyrost bo bez niego też by pewnie działało , ale nie wiedziałem jaki przekaźnik zastosuję

Na innym module dokladnie to samo. W sumie to wlasnie zauwazylem, ze podczas restartu dzieje sie dokladnie to samo. Otwiera brame.

Podlaczenie do nodemcu:

D1 (GPIO5) - kontaktron

D2 (GPIO4) - przekaznik

D4 (GPIO2) - DHT

Podlaczenie czujnikow i przekaznika:

kontaktron: [ D1, G ]

DHT: [ D4, G, 3V ]

przekaznik: [ D2, VU, G ]

DHT dziala prawidlowo, kontaktron tez. Przekaznik tez poza tymi restartami i otwieraniem bramy 🙂

Polaczenia na przekazniku:

- po stronie napedu NO, C

po stronie nodemcu

S <--> D2

+ <--> VU

- <--> G

Mam nadzieje, ze jest to choc troszke czytelne 🙂 Jakies pomysly? Pozdrawiam!

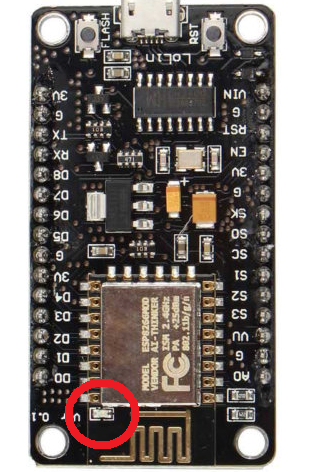

Nie pamiętam które gpio jest równolegle połączone z tą diodą wbudowana w ESP(nie w nodemcu) Sprawdź to czy podczas błyśnięcia tą diodą nie załącza ci się przekaźnik z tego co pamiętam, błyska ona podczas wysyłania-odbierania danych i na pewno jest podłączona z którymś gpio.

Druga wersja z którą sam walczyłem to zakłócenia od pompki akwariowej, przy wyłączaniu przekaznika lub małe impulsy w sieci powodowały ze esp sie restartowało i przekaźniki wariowały- Może nie w temacie Ale pomysł jest:)

Trzecia najbardziej prawdopodobna to "słabe" lub nieprzefiltrowane zasilanie, Podczas utraty połączenia i ponownej próbie zalogowania esp pobiera ok 160mA jak nie wiecej do tego dht który jest prądożerny...

Spróbuj podłączyć przekaźnik pod inne gpio np 15,12.

@tox żeby znaleźć punkt zaczepienia odłącz na próbę tego DHT i sprawdź
