Pomiar prądu przy pomocy pętli a wemos ? --> NodeMCU+ADS1115+SCT-013-030

Strona 2 / 2
  RSS
isom
 isom
(@isom)
Dyrektor Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

To będzie grubsza sprawa , raz że wyślesz do domoticz w prosty sposób tylko analog0 bo na pozostałe nie masz gdzie wpisać idx .

Więc kłaniają się proste reguły , a do przeformatowania tych danych na Moc i wysłanie do domoticza to już bardziej zaawansowane reguły , ja w tym nie pomogę , ale może ktoś inny , kto bardzo mocno siedzi w tasmocie



OdpowiedzCytuj
Dodane : 09/01/2020 8:06 pm
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

@isom

Jutro podłącze dwa obciążenia 100W i 2000W,z jak zachowuje się odczyt bo jak będzie skakał jak na espeasy to projekt trafia do szafki. Gdyby jednak odczyt był stabilny to poproszę te proste komendy do wysłana danych do Domoticz.

OdpowiedzCytuj
Dodane : 09/01/2020 10:29 pm
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

Dostałem takie info żeby pomiar nie skakał muszę wyprostować diodami napięcie z pętli bo ADS odbiera tylko prąd stały i dla tego są takie głupoty ... "ADS1115 nie jest w stanie współpracować z AC. Będzie mierzył w losowym punkcie
fala sinusoidalna powodująca zmianę wartości"

OdpowiedzCytuj
Dodane : 09/01/2020 10:51 pm
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

Zrobiłem dzisiaj testy na Tasmocie ale jest to samo z odczytem więc to nie wina softu i jak napisałem wcześniej dostałem info o wyprostowaniu prądu z pętli i jeżeli wystarczy mostek to spróbuję

OdpowiedzCytuj
Dodane : 10/01/2020 8:36 am
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

http://gtrproject.ddns.net/zaber/esp8266/schemat 1.png

OdpowiedzCytuj
Dodane : 10/01/2020 8:09 pm
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20
Dodane przez: @wojtek_gtx

http://gtrproject.ddns.net/zaber/esp8266/schemat 1.png

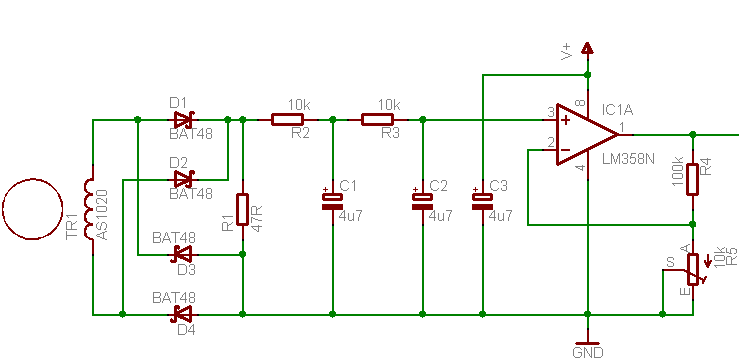

Dostałem taki schemat do zrobienia, tylko słabo bo do mojego projektu muszę zrobić takie trzy sztuki. Może ktoś z osób znających się na elektronice podpowie jak to najprościej ogarnąć czy trzeba budować trzy oddzielne.

Muszę to spiąć z ADS1115 i NodeMCU a nie chciał bym żeby to było duże.

OdpowiedzCytuj
Dodane : 10/01/2020 9:42 pm
Flaoo
(@flaoo)
Początkujący

Cześć. Poczytaj sobie o OpenEnergyMonitor. Wykorzystuje sensory SCT-013-xxx i są biblioteki do ArduinoIDE. Prosta konstrukcja, kilka elementów na sensor. Jeżeli chcesz badać trzy fazy, to musisz zrobić x3. Swój miernik zrobiłem na Arduino Pro Mini 5v + ESP8266(jako karta wifi tylko). Też mierzę trzy fazy. Działa to nieźle i oblicza bardzo zbliżone wartości względem odczytu z licznika głównego. Przykładowo, w miesiącu wykorzystałem 200kW, a mój miernik pokazuje 208kW. Jeżeli dobrze skalibruje się cały układ działa fajnie. Płytkę pcb projektowałem i wytrawiałem sam, software na arduino i esp też pisałem sam. Całość mieści się w obudowie 12x12cm.

Jedna rzecz. Dla trzech faz nie robimy żadnych cudów, tylko mierzymy każdą osobno i sumujemy Waty. Przecież w domu nie mamy urządzeń trzyfazowych, a gniazdka są na dwa bolce. Chyba, że masz warsztat i jakieś maszyny 3-fazowe...wtedy już jest jazda.

Możliwe, że dało by się to podłączyć pod ADS1115 i zrobić na NodeMCU.

Dodatkowo mierzę jeszcze napięcie każdej fazy. Wszystko ląduje w Grafanie na pięknych wykresach. Dane zbieram jeszcze na specjalnie przygotowany to tego system EmonCMS.



OdpowiedzCytuj
Dodane : 11/01/2020 9:47 am
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

@flaoo

Chyba nie mam już weny na kolejne eksperymenty bo aż tak się nie znam na tym, już dziś przeglądam gotowe predukty np sumpla MEW-01 jak bym trafił za 250 to kupuje dziś i się mocno nad tym zastanawiam bo już znalazłem za 320. Ale jeszcze usiądę i przeliczę zbudowanie tego układu co mi podesłano, szkoda mi poświęconego czasu, i tematu żeby umarł bo założyciel się poddał 😉

OdpowiedzCytuj
Dodane : 11/01/2020 1:18 pm
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

Znalazłem taki fajny gotowy moduł INA3221 ale ... Kolejny pomiar na DC.

Chyba zrobię taki motyw zakupię 3sztuki ZMCT103C wywalę te pętlę 5A które są na płytce i podłącze swoje 30A, zapnę wyjścia analogowe do ADS i powinno to zakończyć moje zmagania.

@isom co o tym myślisz ??

OdpowiedzCytuj
Dodane : 11/01/2020 2:20 pm
Flaoo
(@flaoo)
Początkujący

@wojtek_gtx

Nie ma co się poddawać. Zanim doprowadziłem swój miernik to obecnego poziomu trwało długo. Trzy wersje pcb, każda w kosz bo to nie tak jednak miało być. Poprawki w sofcie, bo jednak nie tak to miało działać. Błędów z braku wiedzy było wiele. Czytanie forum, szukanie schematów i informacji. Ale w końcu działa jak trzeba..jak chcę żeby działało, a działa już(obecna wersja) z dwa lata bez problem. Koszt? Nie licząc sensorów SCT, reszta to grosze. Wiele elementów miałem też w domu z innych projektów.

Budujesz dla siebie i pod siebie. Ma to działać z twoim systemem i ma to być proste. Dodatkowo dane nie lecą gdzieś w "chmury" tylko zostają u ciebie w domu. Szkoda wydawać kilka stówek na urządzenie, które można zbudować samemu dużo taniej, a i satysfakcja jest wielka. Supla wygląda fajnie, kompaktowa, ale ta cena?!

Trzymam za ciebie kciuki.

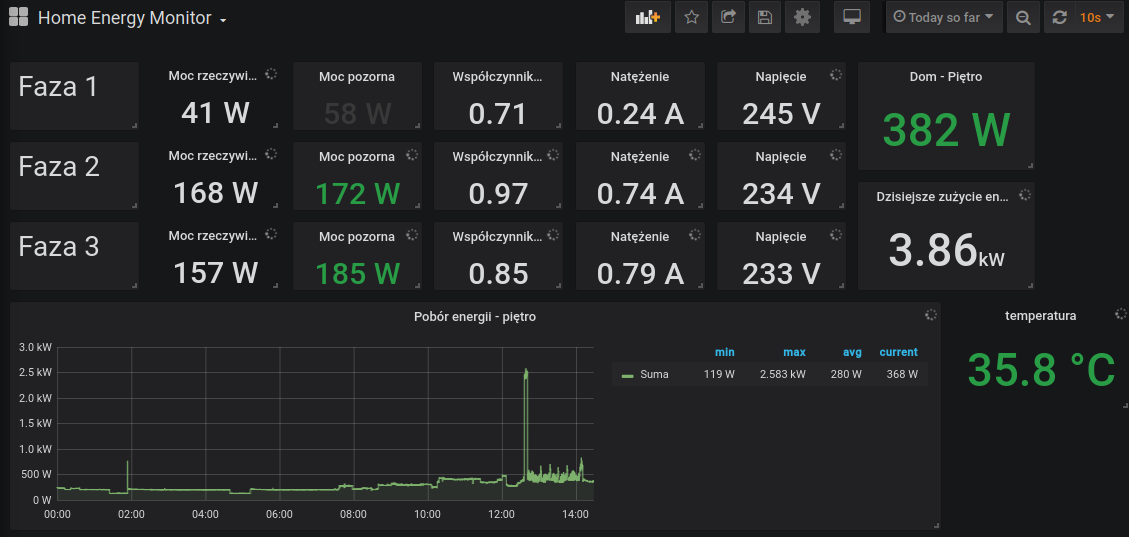

Na zdjęciu przedstawiam dane z mojego miernika.

OdpowiedzCytuj
Dodane : 11/01/2020 2:32 pm
isom
 isom
(@isom)
Dyrektor Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

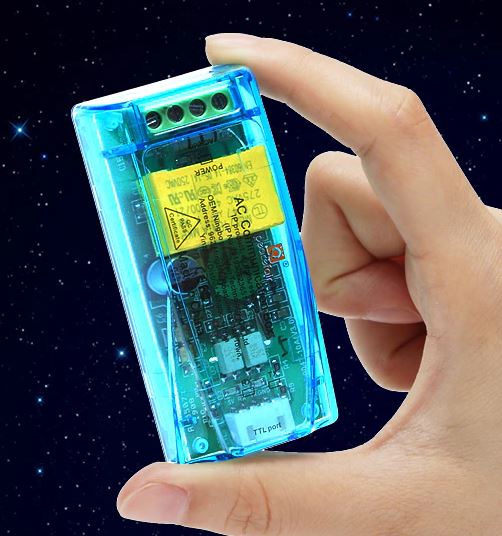

@wojtek_gtx Szczerze ? Myślę że polegniesz na tych ADC i ESP . Albo pomyśl o arduino + Mysensors  dość łatwo to ogarnąć a przy arduino wejścia analog są 0-5V , przy takich napięciach łatwiej wyeliminować szum ( zakłócenia), albo zainteresuj się tym tematem https://www.domoticz.com/forum/viewtopic.php?t=20820 , Tasmota też ma obsługę tych pzem-004t.

A jak zrezygnujesz to zamiast supla Mew zobacz sobie to https://shelly.cloud/shelly-3-phase-energy-meter-with-contactor-control-wifi-smart-home-automation/

OdpowiedzCytuj
Dodane : 11/01/2020 3:47 pm
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

@isom

Kurde bardzo mi się podoba ta opcja i możliwosci arduino ale nigdy się do tego nie dotykałem i musiał bym odkrywać amerykę, pzem-004t jest trochę za duży na budowę układu na 3 fazy ale był by najciekawszy a shelly nie mogę nigdzie znaleźć i pewnie cena mega kosmos 😉

OdpowiedzCytuj
Dodane : 11/01/2020 9:47 pm
isom
 isom
(@isom)
Dyrektor Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

Cena shelly podobna do supli , ale możliwości znacznie większe a pzem wcale nie jest taki duży z obudową wielkości sonoff basic

OdpowiedzCytuj
Dodane : 11/01/2020 10:26 pm
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

@isom

Podobają mi się możliwości PZEM i na pewno kupię do panela solarnego.
Do tego chyba jednak zastosuje ZMCT103

OdpowiedzCytuj
Dodane : 11/01/2020 11:04 pm
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

He he jednak muszę zrezygnować z ZMCT bo on też nie prostuje prądu ... Nic, zamówiłem 3x PZEM-004t zobaczymy czy z tego zbuduję bo duże są a miejsca mam mało.

OdpowiedzCytuj
Dodane : 12/01/2020 5:08 pm
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

Miałem czas więc po dłubałem, złożyłem co prawda  na razie testowo układ według schematu.

I ku mojemu zaskoczeniu działa, nie ma pływania odczytu, wstępnie skalibrowałem.

Nie są to odczyty żeby rozliczać elektrownie ale jest postęp, pomiar jest w Wat-ach, skalibrowałem punkt na 5 i na 100W i przy obciążeniu 300W mam odchylenie 7W a przy odpięciu zasilania wskazuje mi na -6W.

No i tam gdzie jest rezystor Load dałem 330 ohm.

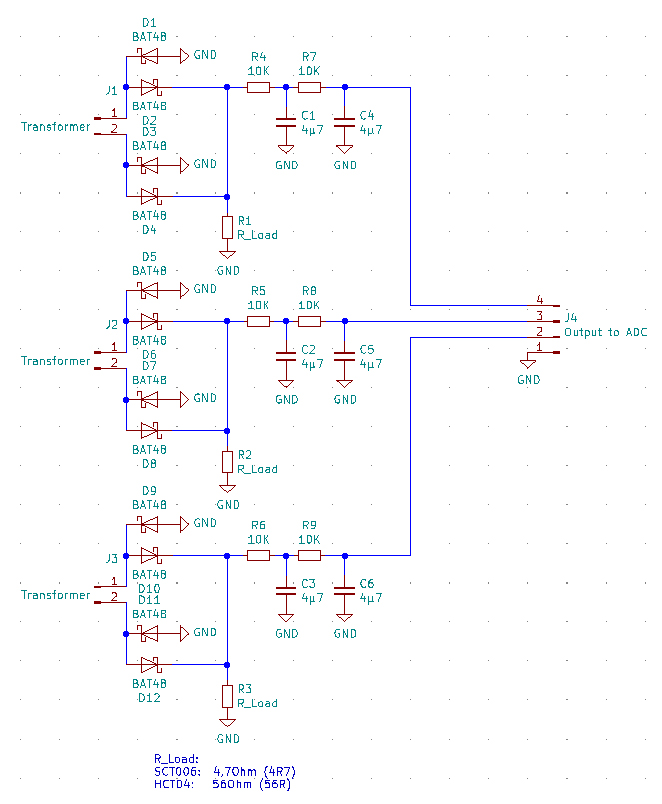

Pomysł jest żeby zbudować układ na takim schemacie jak poniżej, co prawda robię to już dla samego siebie bo kupiłem juz 3x PZEM ale...

OdpowiedzCytuj
Dodane : 18/01/2020 1:06 am
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

Polutowałem na 3 pętle, tylko z tych moich sct-013-30 musiałem wywalić rezystory 33ohm, zabawy ciąg dalszy 😉 będę chciał w wolnej chwili pobawić się rezystorem load żeby to lepiej później skalibrować .

OdpowiedzCytuj
Dodane : 19/01/2020 11:48 pm
wojtek_gtx
(@wojtek_gtx)
Brygadzista Donator 2019, Donator 2K20

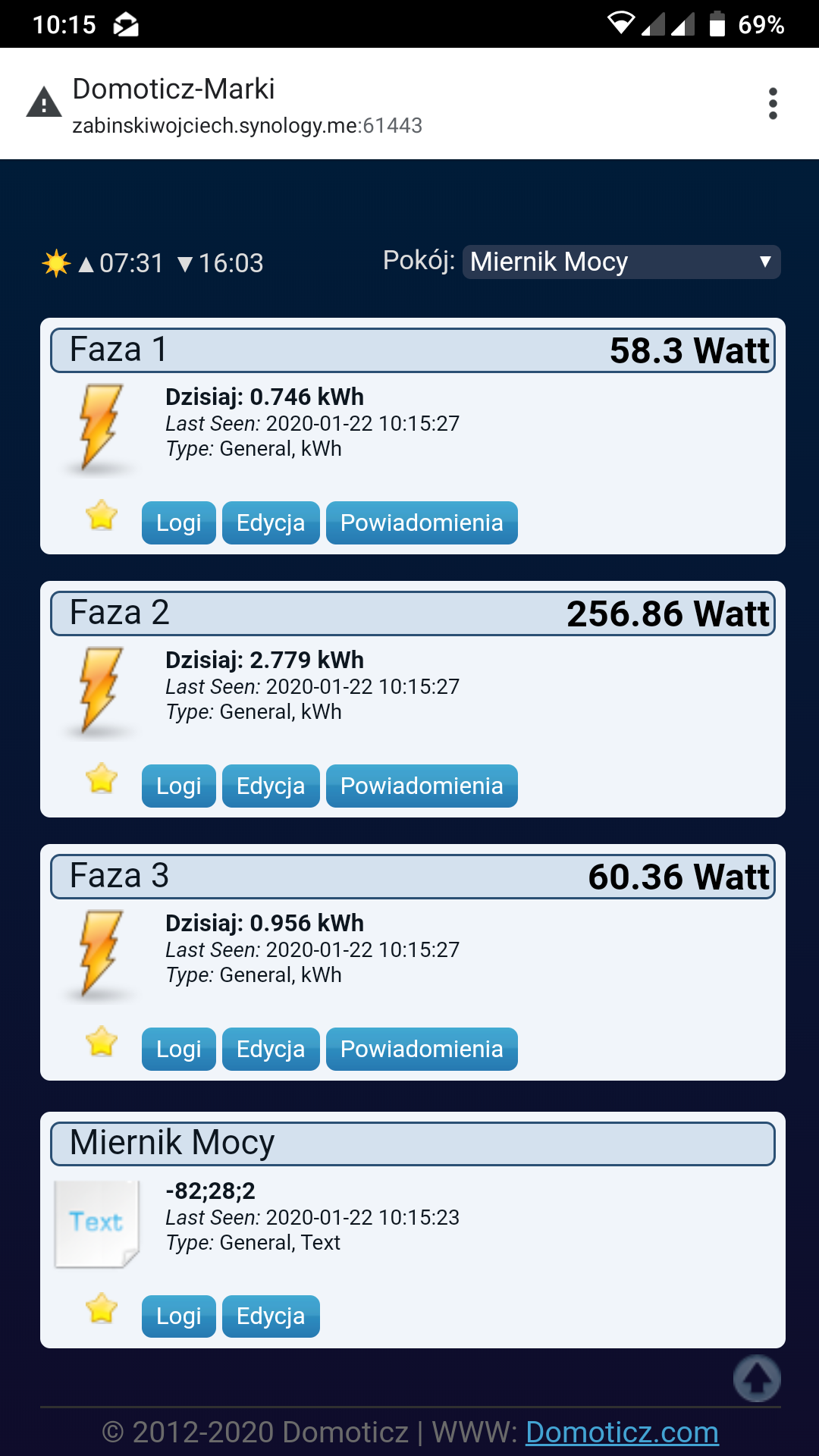

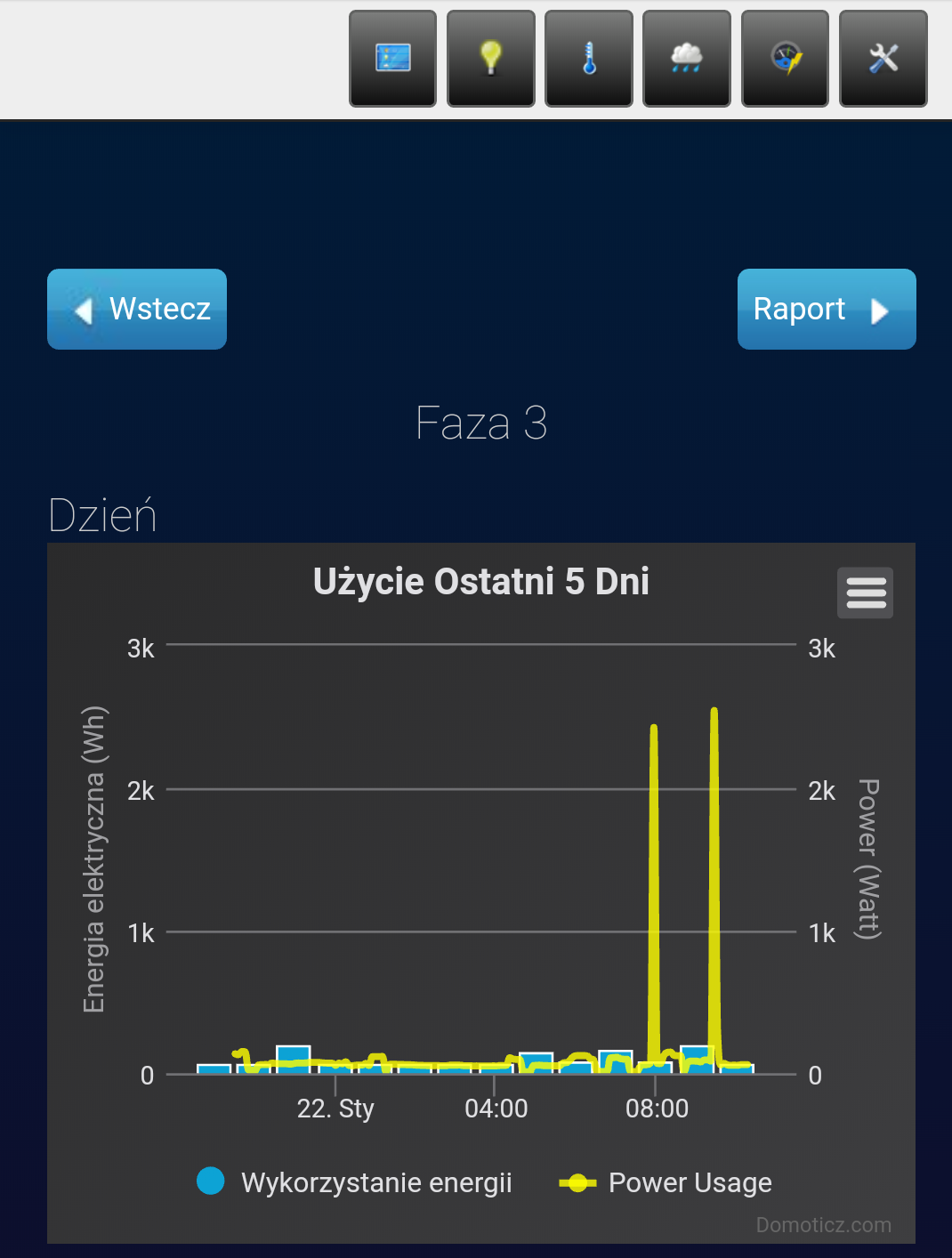

No to koniec projektu, miernik mocy jest, działa, może nie jest to idealny miernik ale do sprawdzenia mniej więcej poboru jak najbardziej się nadaje.
Kalibracji dokonałem przy pomocy miernika cęgowego tylko że przeliczenie z Amper na Wat robiłem mierząc w miernikiem chwilowo napięcie no i wyszło mi 235V więc nie choć by dla tego nie będzie precyzyjnie ale zawsze juz coś no i doprowadzone do końca ...
Przy SCT-013-30 trzeba było wywalić z pętli rezystor 30 ohm no i jako rezystor Load u mnie poszedł 560 ohm, żeby nie wywalać tych rezystorów trzeba by było zbudować ten wzmacniacz ale tak było prościej.
robiłem test przy obciążeniu 5Wat,10Wat oraz 200Wat i miernik pokazywał zadane wskazanie.
Cały układ na 3 Fazy składa się z NodeMCU, 6 x 4.7uF, 6 x 10Kohm, 3 x 560 ohm, 3 x SCT-013-30, 12 x BAT48  więc drożyzny nie ma .



OdpowiedzCytuj
Dodane : 22/01/2020 10:33 am
