GeekCreit 4-kanałowy problem z wgranie softu

  RSS
Daro1003
(@daro1003)
Brygadzista Donator 2019, Donator 2K20

Witam

Posiadam moduł GeekCreit 4 jaki kiedyś pokazywał kolega @Adrian na blogu https://www.smartnydom.pl/geekcreit-4ch-afe-firmware/

Chciałem załadować do niego AFE T0 aby móc sterować 4 przekaźnikami, niestety operacje stanęły na etapie próby załadowania pliku blank_1Mb celem wyczyszczenia pamięci moduł nowy przypłynął z ali.

Podłączenie wg instrukcji kolegi @Adrian i plik się wogle nie ładuje.

Przed włączeniem do sieci oraz do USB zwarłem GND i GPIO 0 razem celem wprowadzenia modułu w stan programowani i włączyłem zasilanie i do USB rozwarłem i nic.

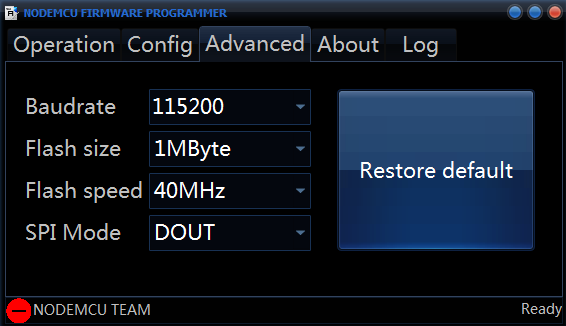

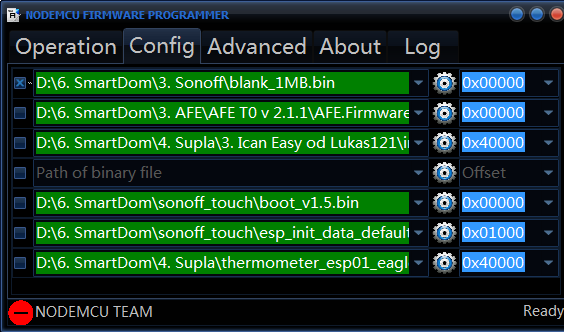

Ustawienia:

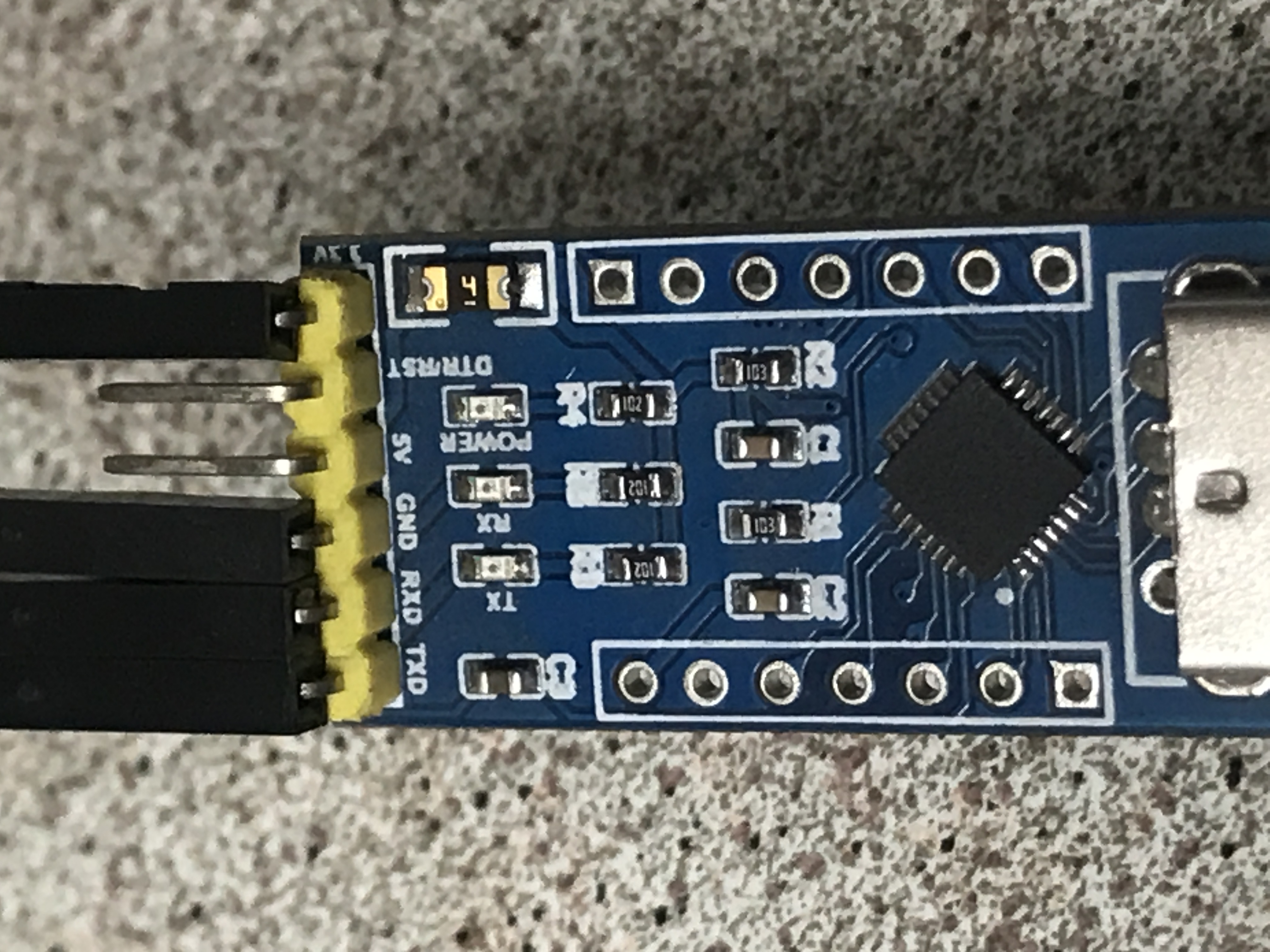

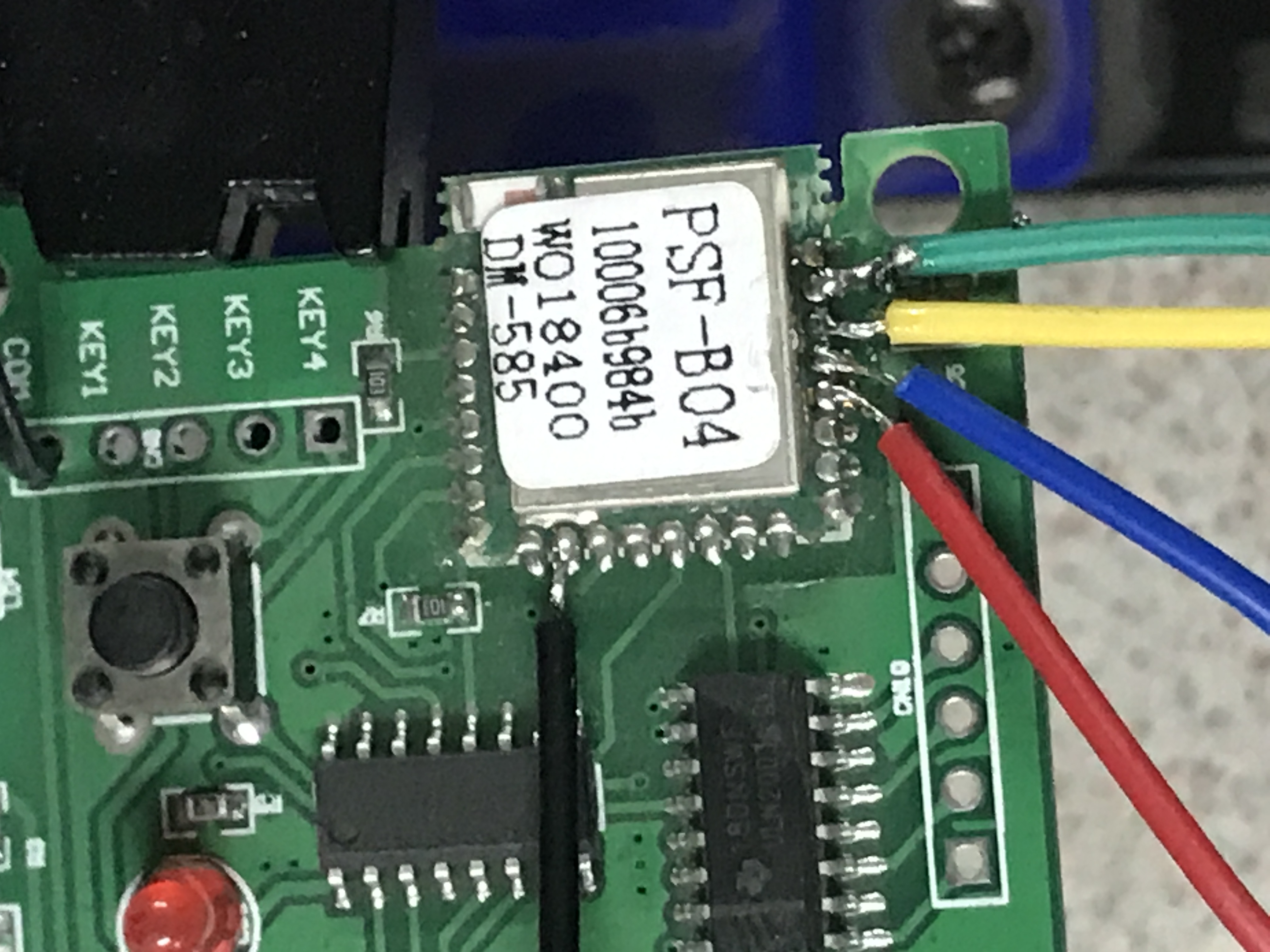

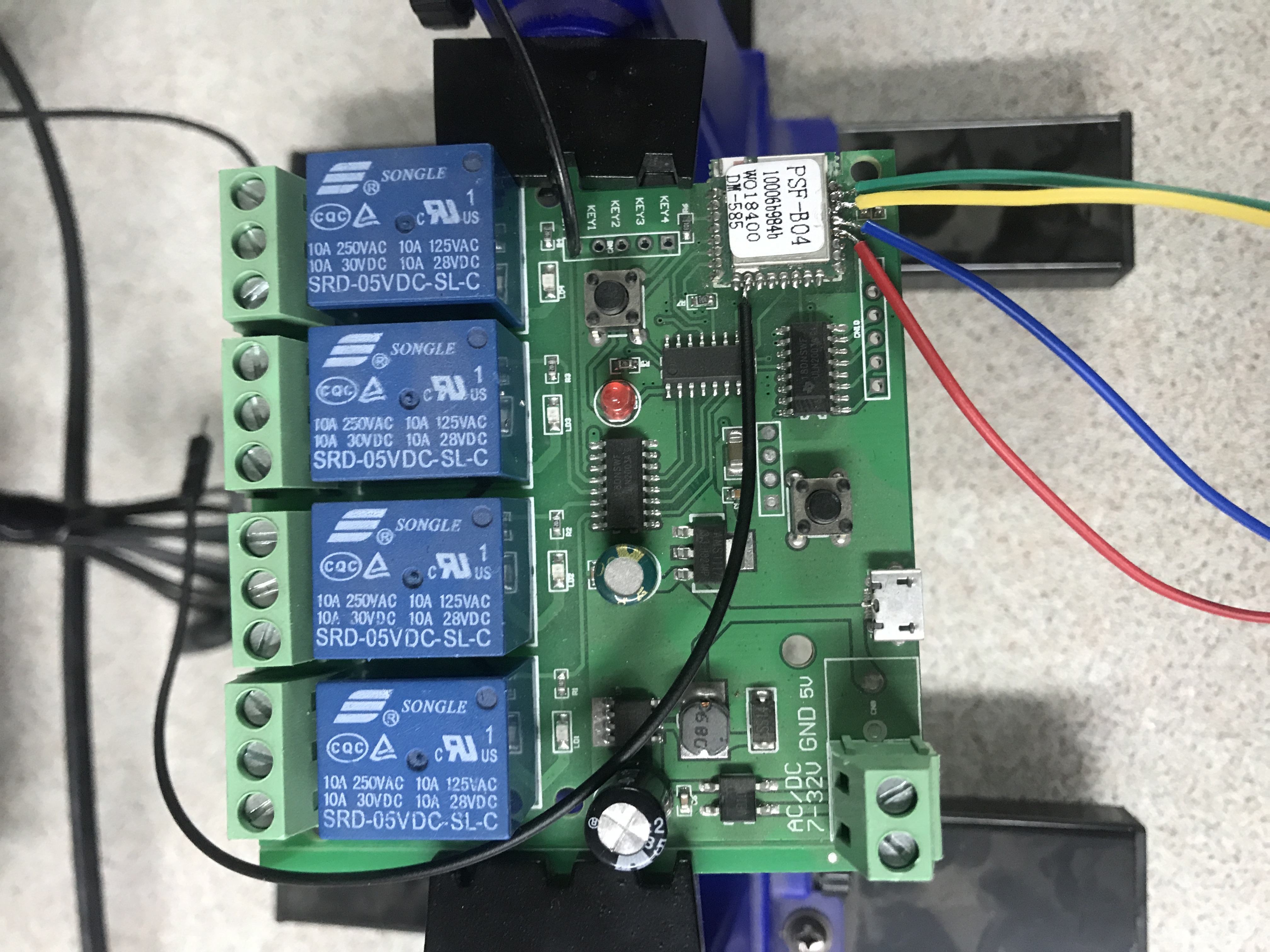

No i podłączenie oraz zdjęcia modułu:


Cytuj
Dodane : 14/02/2020 9:36 am
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

zółty łączysz z RX w adapterze, niebieski z TX?

zakładam, że nie masz jakiegoś zwarcia między tymi kolorowymi

OdpowiedzCytuj
Dodane : 14/02/2020 10:35 am
Daro1003
(@daro1003)
Brygadzista Donator 2019, Donator 2K20

No i poszło poprawiłem lutownica pewnie było zwarcie na którymś. Załadowali AFE elegancko.
Pytanie czy punkty lutownicze opisane na PCB jako KEY 1-4 to zaciski do sterowania z przycisku ??

OdpowiedzCytuj
Dodane : 14/02/2020 10:44 am
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

super.

co do przycisków do nie pamiętam. Miałem ten moduł kilka godzin w ręku.

OdpowiedzCytuj
Dodane : 14/02/2020 10:48 am
Daro1003
(@daro1003)
Brygadzista Donator 2019, Donator 2K20

Pisałeś ze trzeba podlutowac kabelki bezpośrednio pod GPIO tylko pod które ?

OdpowiedzCytuj
Dodane : 14/02/2020 12:25 pm
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

@daro1003 tutaj masz gdzie co lezy w tym module



OdpowiedzCytuj
Dodane : 14/02/2020 12:28 pm
Daro1003
(@daro1003)
Brygadzista Donator 2019, Donator 2K20

Dzięki wielkie

OdpowiedzCytuj
Dodane : 14/02/2020 12:33 pm
mirmil99
(@mirmil99)
Majster

zobacz jeszcze to, moze podpasuje: https://github.com/arendst/Tasmota/wiki/Sonoff-4CH-DIY

OdpowiedzCytuj
Dodane : 14/02/2020 12:42 pm
Daro1003
(@daro1003)
Brygadzista Donator 2019, Donator 2K20

@mirmil99 ciekawy temat dzięki.

Sprawdzę i napiszę czy tak jest faktycznie.

A więc po testach jest jak w opisie punkty lutownicze odpowiadają za przewodowe sterowanie.

Teraz pytanie do twórcy softu AFE 0 @Adrian:

Ustawiłem przyciski monostabilnie i automatyczne wyłączenie przekaznika po 1sekundzie potrzebuję tak aby sterować modułem rolety z firmy F&F gdzie podanie impulsu wyzwala roletę góra lu duł.

1. Czy jest możliwość skonfigurowania tak aby w przypadku gdy panie ruter sieci wifi moduł działał niezależnie ? Na chwilę obecną jesli wyłącze ruter moduł działa bistabilnie czyli zacisk KEY z COM uaktywnia przekaźnik i wyłączy dopiero po drugim kliknięciu. Ogólnie potrzebuję działanie przekaznika monostabilne na 1 sek w każdym przypadku.

OdpowiedzCytuj
Dodane : 14/02/2020 1:46 pm
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

@daro1003 raczej powinien wyłączać się po tej 1 sekundzie również jeśli nie ma połączenia do routera.

Jeśli tak nie działa to muszę sprawdzić - teraz jestem na urlopie i nie mam sprzętu pod ręką



OdpowiedzCytuj
Dodane : 14/02/2020 4:34 pm
Daro1003
(@daro1003)
Brygadzista Donator 2019, Donator 2K20

Hej @Adrian kiedyś pamiętam żę Twoje T4 tak działało czyli w przypadku padnięcia internetu padnięcia rutera czy ogólnie sieci LAN urządzenia na T0 powinny działać niezależnie inaczej padnie cała automatyka.

Spróbuję załadować T0 do Sonoff 4CH czy będzie to samo.

Mam gdzieś w plikach Twoje T4 też załaduję i sprawdzę ale pamiętam że było ok.

OdpowiedzCytuj
Dodane : 14/02/2020 4:55 pm
Daro1003
(@daro1003)
Brygadzista Donator 2019, Donator 2K20

A więc tak jak @Adrian pisałem załadowałem T4 do GeekCreit 4 starszą versje T4 1.3.0 działa poprawnie bez sieci wi-fi przekaźniki działają na ustawioną 1 sek czyli fajnie monostabilnie jak potrzebuję.

OdpowiedzCytuj
Dodane : 14/02/2020 6:35 pm
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

@daro1003 ok, dzięki - jeśli T0 2.1.1 - nie działa tak samo - to musi być jakiś defekt w sofcie. Zapisałem sobie to do sprawdzenia



OdpowiedzCytuj
Dodane : 14/02/2020 7:57 pm
Daro1003
(@daro1003)
Brygadzista Donator 2019, Donator 2K20

Ok dzięki bo planuje używać tego softu na wielu urządzeniach zakupiłem 7szt GeekCreit i w warsztacie mam ósma dodatkowo ma 8 Sonoff 4CH i tez będę do nich ładował ten soft ale widzę ze się muszę jeszcze wstrzymać do czasu aż go nie poprawisz.

Swoja droga fajna alternatywa ten GeekCreit bo koszt to 30zl a sterowanie 4 przekaźnikami Sonoff 4CH widze podrożał już trzeba dać ok 80zł a robi praktycznie to samo jedynie ma obudowę i guziki do sterowania ale litować do lokalnego sterowania kabelki trzeba tak samo.

OdpowiedzCytuj
Dodane : 14/02/2020 8:35 pm
Daro1003
(@daro1003)
Brygadzista Donator 2019, Donator 2K20

@Adrian kiedy można się spodziewać poprawki T0 ??

OdpowiedzCytuj
Dodane : 17/02/2020 10:36 pm
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

Pracuję teraz nad T6 - muszę ją skończyć, bo mi się rozjedzie - do miesiąca tak mi się wydaje

OdpowiedzCytuj
Dodane : 17/02/2020 10:40 pm
Daro1003
(@daro1003)
Brygadzista Donator 2019, Donator 2K20

Ok dzięki za odp myślę że prawie dotrze całą reszta zakupionych modułów i chciałbym je składać czyli wgrywać softy lutować potrzebne przewody montować na płycie która pójdzie na szynę dim a to trochę pracy jest tym bardziej że na co dzień działam z montażami zostają wieczory. Daj znać jak będzie gotowe T0.

OdpowiedzCytuj
Dodane : 17/02/2020 10:44 pm
