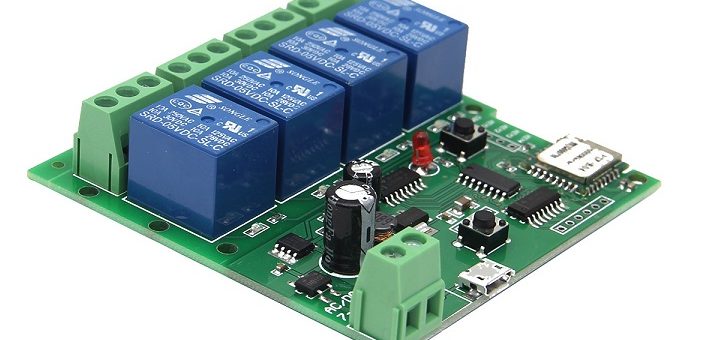

Dzisiaj wgrałem AFE Firmware T4 do niskonapięciowego GeekCreit cztero-przekaźnikowego. GeekCreit 4CH 5-32V to „brat, ale nie bliźniak” Sonoff’a 4CH Pro. Można nim sterować bezprzewodowo podpięte do niego 4 dowolne urządzenia.
Oryginalnie ma wgrany EweLink, więc kontroluje się nim tą samą aplikacją co Sonoff’y. 'Koszt tego urządzenia to ok $16
Urządzenie musi być zasilanie napięciem stałym lub zmiennym w zakresie od 7 do 32V lub bezpośrednio z ładowarki USB. Przekaźniki zamontowane są 10A, pracują w trybie NO lub NC
GeekCreit ma dodatkowe funkcje: tzw inching i self-locking – szczerze, to nie wnikałem, jak działa, ale tutaj można obejrzeć to w akcji.
Wgrywanie AFE Firmware.
W GeekCreit jest chip WiFi ESP8285, więc trzeba do niego wgrać wersję pod ten chip.
Wgrywanie AFE jest dość męczące, bo trzeba wlutować się do ESP8285. W porównaniu z Sonoff’em 4CH, GeekCreit nie wystawia pin’ów, żeby w łatwy sposób podmienić firmware.
Przekaźniki są na tych samych GPIO, co w Sonoff 4CH, natomiast przycisk po prawej stronie jest na GPIO14. Do urządzenia nie można podpiąć, jak w przypadku np. Sonoff’a 4CH, dodatkowych przycisków lub czujników, chyba że wlutuje się je bezpośrednio do ESP8285.

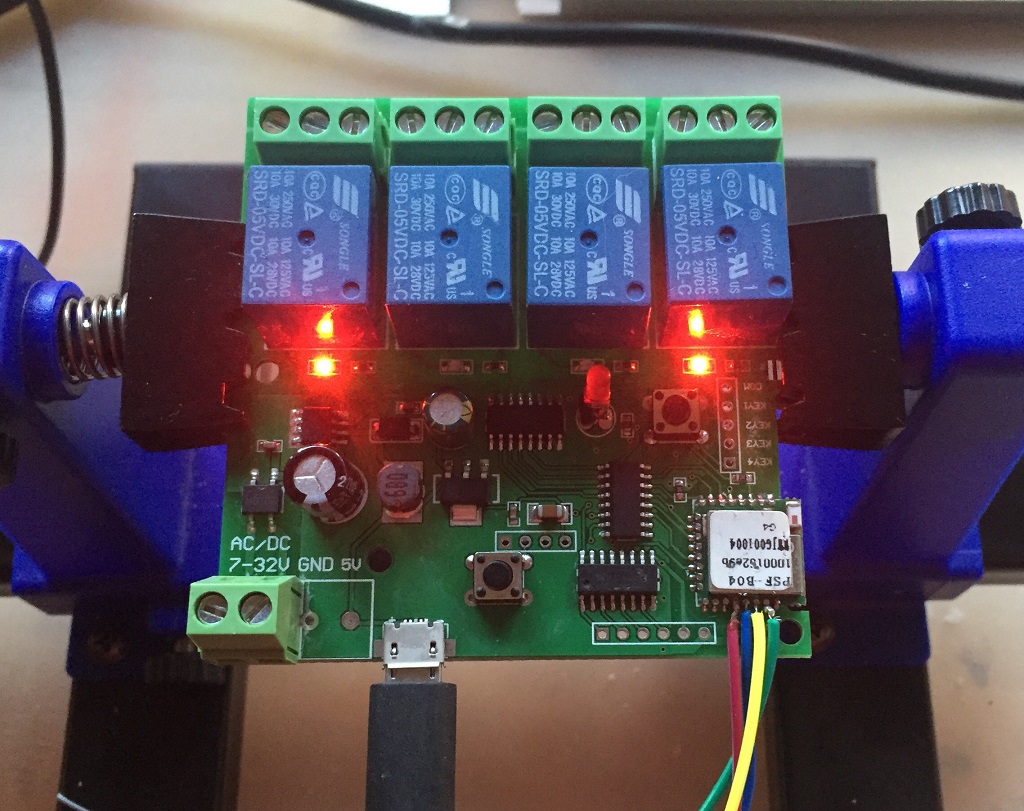

Te cztery kolorowe kabelki zostały wlutowane, żeby wgrać firmware.
- czerwony: GND
- niebieski: RX
- żółty: TX
- zielony: 3.3V
Urządzenie przed wgraniem firmware trzeba wprowadzić w tryb flash’owania zwierając GPIO-0 z GND.
- GPIO-0 to drugi pin od góry po lewej stronie chip’a

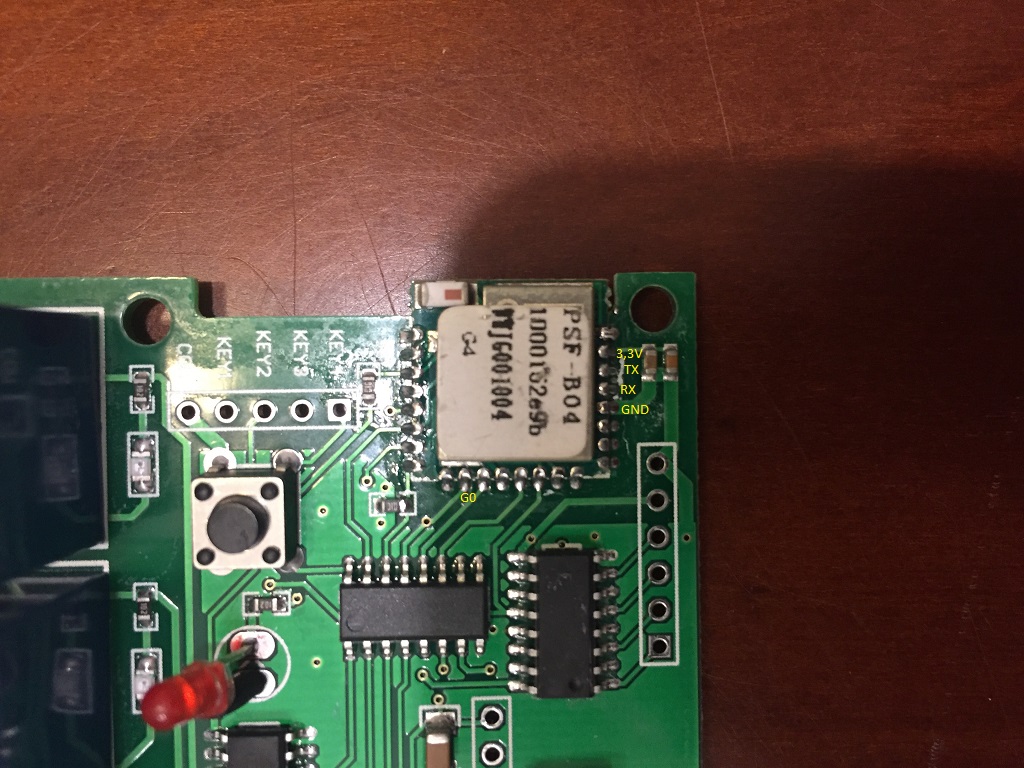

Zdjęcie poniżej pokazuje kluczowe piny ESP8285 z punktu widzenia wgrywania firmware.
AFE Firmware T4 jest praktycznie gotowy po wgraniu firmware. Jedynie co trzeba zrobić to zmienić ilość przycisków z 4 na jeden oraz ustawić GPIO tego jednego przycisku na 14.
Jeśli przekaźniki zachowują się dość dziwnie, to jest to spowodowane włączoną na poziomie urządzenia jedną z funkcji, np. self-locking. Należy wtedy zmienić tryb działania urządzenia wciskając ten przycisk znajdujący się obok gniazdka USB tyle razy, aż urządzenie rozpocznie działać, jak należy.
Dziękuję p. Stefanowi z Łodzi za użyczenie sprzętu.
Najmniejszy bezprzewodowy przełącznik WiFi: Sonoff Mini Extreme R4: $9.90
Dzięki za wszelkie informację.Szkoda, że flashowanie utrudnione. Sprzęt by się świetnie nadał jako sterowanie do elektrozaworów 24V np do podlewania trawnika.Niestety w sonoff 4ch minimalne napięcie jest za wysokie do tego celu.Jeśli byś chciał odsprzedać wersję z wgranym firmware to jestem chętny. Nie mam lupki i obawiam się lutowania do ESP.
Nie posiadam takiego na sprzedaż, ale jak będziesz chciał to możesz kupić na mój adres. Wgram i odeślę na Twój adres (po starej znajomości) 😉
Dzięki za dobre chęci!Gdzie kupowałeś? Możesz podać link? Przekopałem już Ali i Gear bez efektu.
Ja nie mam własnego. Tego dostałem na chwilę na testy od jednej osoby.
Tutaj jest link gdzie można kupić.
Zamówiłem teraz w chinach tego 4CH Pro na testy z AFE, jeśli będzie działać – a wydaje mi się, że nie powinno być problemów, to sugerowałbym Ci wydać parę złoty więcej i kupić 4CH Pro. On też może być zasilany 5-24V. Wydaje mi się, że lepsza konstrukcja niż ten GeekCreit
Dzięki za info. Nie wiedziałem że wersja pro może być zasilana niższym napięciem.
