Shelly 2.5 sterowanie brama nice

  RSS
Szosti
(@szosti)
Młodzik

Witam,

Mam napęd nice robus hispeed, w którym do zewnętrznego sterowania są oddzielne wejścia OPEN i CLOSE. Jak podłączyć do tego przekaźnik Shelly 2,5 do sterowania.

Dziękuję za pomoc

Cytuj
Dodane : 31/10/2020 1:12 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@szosti jak jesteś trochę techniczny i umiesz obsłużyć prosty miernik to spokojnie dasz radę zasilasz z 24V dostępnym w tym sterowniku bramy a wyjścia poszczególnych kanałów podłączasz do Open i drugi do Closed . Jeżeli masz z tym problem to lepiej użyć Shelly 1 i podłączyć do SBS czyli krok po kroku

OdpowiedzCytuj
Dodane : 31/10/2020 3:35 pm
Szosti
(@szosti)
Młodzik

@isom shelly 1 mam teraz podłączony, zasilanie 24v wzięte z napędu, jedyna informacja jaka potrzebuje, żeby się upewnić czy dobrze jest podłączone, to np. z gniazda OPEN jeden przewód do O1 a drugi do którego wyjscia w Shelly żeby obwód zamknąć?

OdpowiedzCytuj
Dodane : 31/10/2020 4:14 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@szosti shelly 2,5 nie ma wyjść takich jak 1 przy zasilaniu 24V/DC na wyjściu 01 i 02 pojawia się masa (minus zasilania) w momencie załączenia , gniazdo OPEN na jednym zacisku ma masę i ta masa jest zwierana do drugiego zacisku , jak podłączysz wyjście 01 do tego właśnie zacisku to będzie działać ( zamykać obwód )

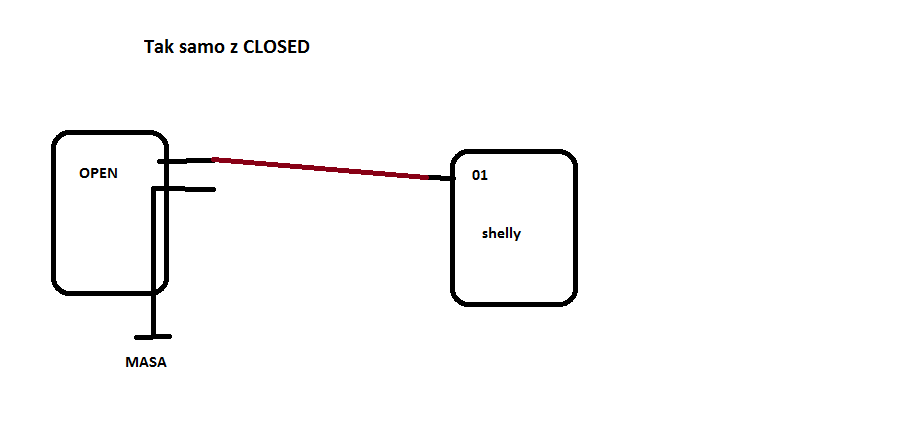

Masz tu naszkicowane jak to ma być

Potrzebujesz do tego sprawdzić gdzie jest masa w gnieździe OPEN albo łączyć na chybił trafił ( nic się nie stanie)
OdpowiedzCytuj
Dodane : 31/10/2020 4:32 pm
Szosti
(@szosti)
Młodzik

@isom dzięki, o takie wyjaśnienie właśnie mi chodziło

OdpowiedzCytuj
Dodane : 31/10/2020 4:36 pm
Szosti
(@szosti)
Młodzik

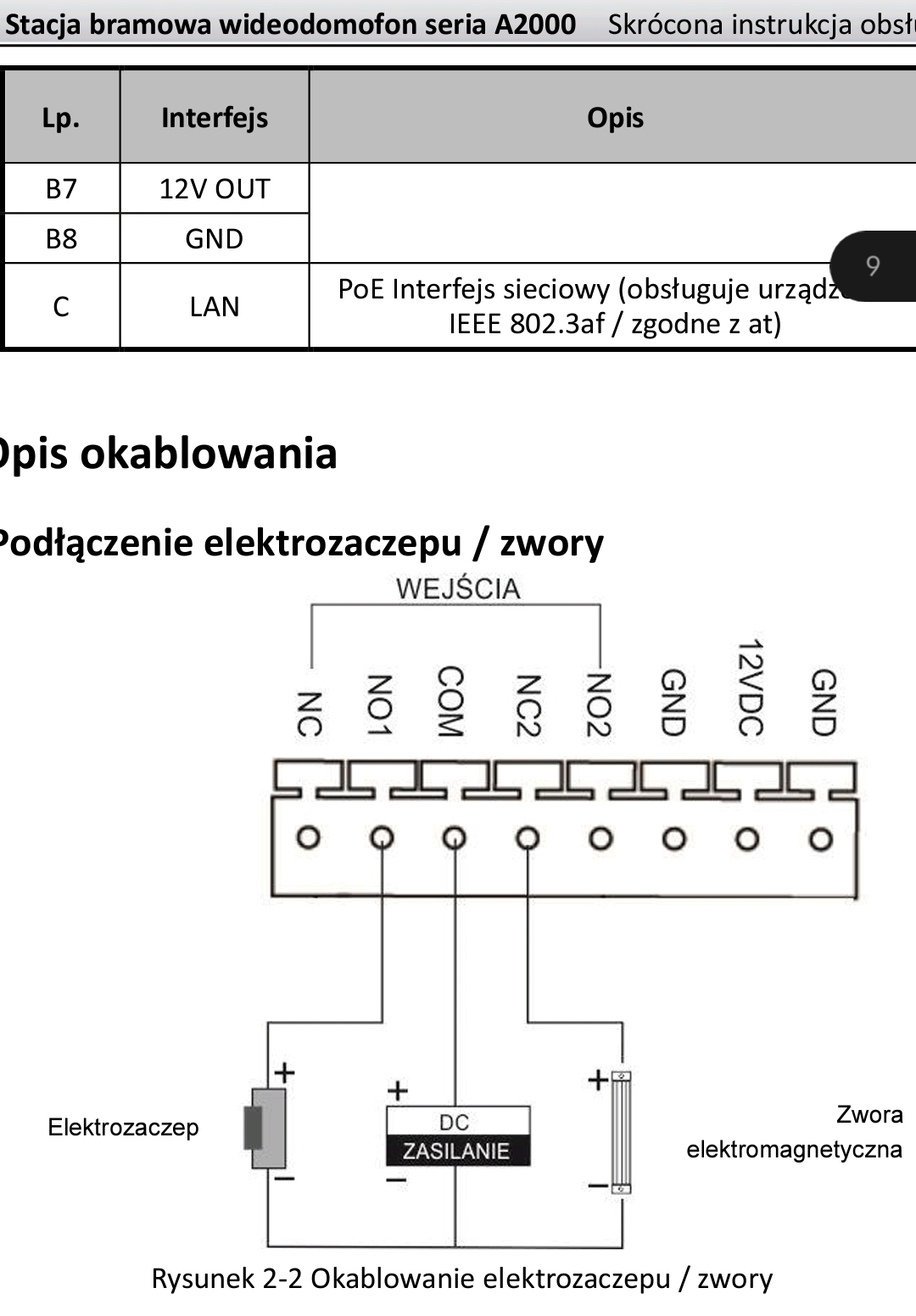

To mam jeszcze jedno pytanie, posiadam też videodomofon,
do którego jest podłączony elektryzaczep,
zgodnie ze schematem w załączniku, czy można
drugie wyjście podłączyć pod gniazdo sbs w napędzie,
aby sterować też brama?
OdpowiedzCytuj
Dodane : 31/10/2020 9:36 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@szosti bezpośrednio nie możesz , a że nie jest to miejsce na rozpisywanie się o widedomofonach VIDOS to napiszę tylko że powinieneś zastosować przekaźnik

OdpowiedzCytuj
Dodane : 01/11/2020 9:13 am
Szosti
(@szosti)
Młodzik

@isom ok, dziękuję bardzo za informację

OdpowiedzCytuj
Dodane : 01/11/2020 9:21 am
Szosti
(@szosti)
Młodzik

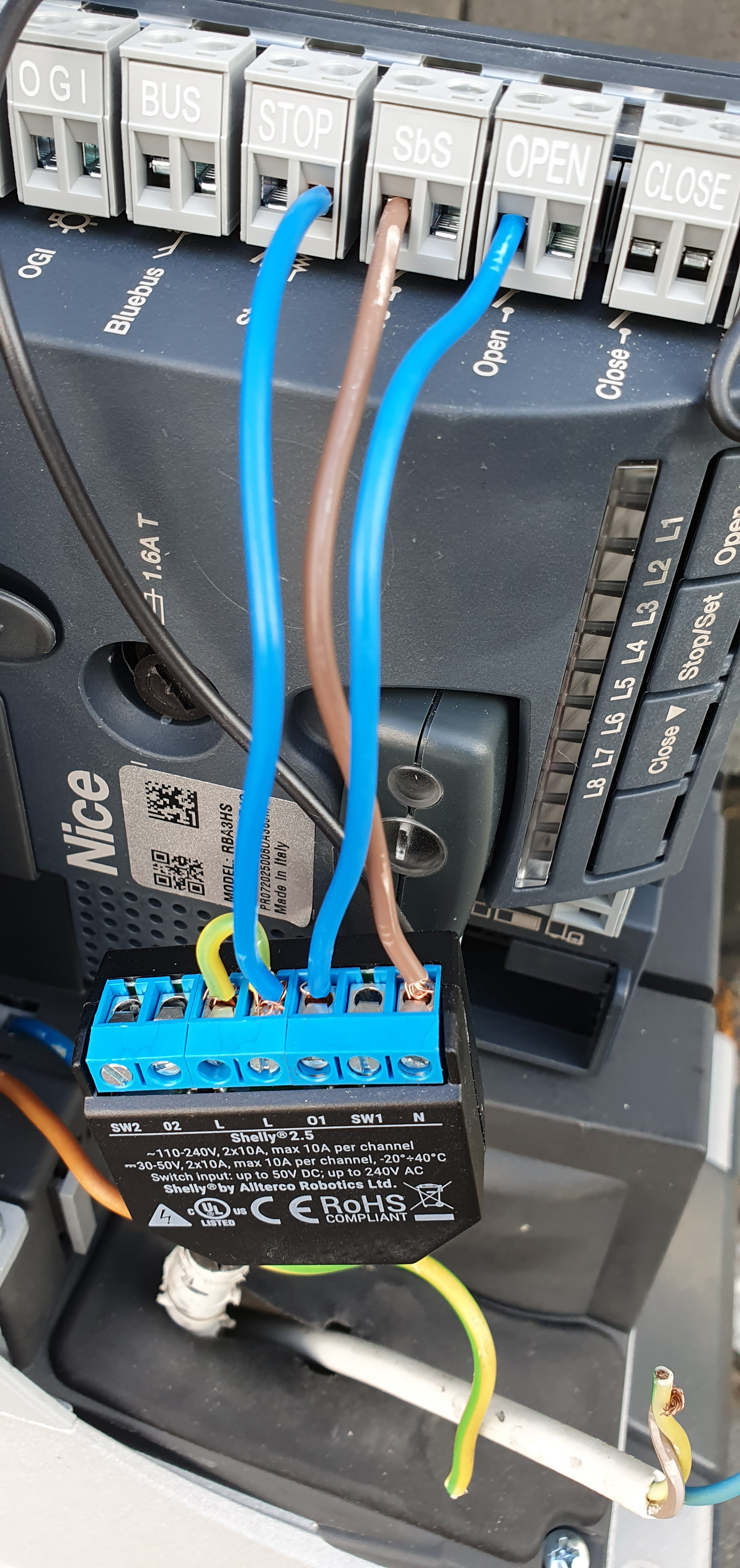

A wracając do podłączania Shelly 2,5, to znalazłem miernikiem + na zacisku OPEN, lecz przy próbie otwarcia bramy za pomocą Shelly 2,5 robi się zwarcie i bezpiecznik jest do wymiany.

Połączenie jak na zdjęciu.

OdpowiedzCytuj
Dodane : 01/11/2020 9:35 am
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@szosti jeśli znalazłeś miernikiem "plus" na zaciskach OPEN , CLOSED to znaczy że te wejścia w twojej wersji sterownika zwierane są do plusa zasilania i nie można bezpośrednio wysterować ich z shelly 2,5 . Musisz zastosować przekaźniki. Shelly podaje "minus" dlatego jak klikasz otwarcie dochodzi do zwarcia

OdpowiedzCytuj
Dodane : 01/11/2020 10:03 am
