Shelly Czy shelly 1 można wykorzystać przy włącznikach schodowych?

75 Wpisów
15 Użytkownicy
6 Reactions
17.4 K Wyświetleń
isom
 isom
(@isom)
Wpisów: 5105
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Moim zdaniem  krzyżowy nie ma racji bytu w takim układzie . Dwa wejścia sterujące muszą działać naprzemiennie ,krzyżowy w jednym z położeń powoduje że oba na raz są wysterowane.


Dodane : 25/08/2022 5:52 pm
(@chrisjan)
Wpisów: 7
Bywalec


No to niestety poległem na tym projekcie.

nawet z założonym bypassem, po jakimś czasie ostatnia żarówka miga i jeszcze ten krzyżowy po środku uniemożliwia uzycie.

macie jakiś pomysł jak usmartowić taki obwód? Moze jakaś wymiana gniazdek i poprzepinanie kabli pozwoli zastosować w nim zwykle shelly 1?

Dla przypomnienia - przełączniki na 3 pietrach, „klasyczna” instalacja (2 schodowe, 1 krzyżowy) na przewodach 3 żyłowych, faza wchodzi na parterze, na 2 pietrze wychodzi puszka na przewody do lamp na 2 poziomach klatki schodowej.


Dodane : 30/08/2022 3:04 pm
isom
 isom
(@isom)
Wpisów: 5105
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@chrisjan przesłać N jedną z 3 żył do dolnej puszki , założyć przyciski dzwonkowe i ustawić w shelly1 przycisk chwilowy


Dodane : 30/08/2022 3:24 pm
(@chrisjan)
Wpisów: 7
Bywalec


Dzięki…a mogłbym to ewentualnie zrobić odwrotnie?

Tą faze z dołu wyciagnać jednym z przewodów do tej najwyższej puszki, tam założyć shelly, a pozostałe dwa przewody wykorzystać do podłączenia przełączników dzwonkowych na pietrach?

w tej puszce u góry mam znacznie więcej miejsca i nie musiałbym pruć puszki za przełacznikiem na dole.


Dodane : 30/08/2022 3:53 pm
isom
 isom
(@isom)
Wpisów: 5105
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@chrisjan pewnie że tak możesz , nawet to samo shelly 1L możesz użyć bo jak będzie miało podane N  na stałe nic nie powinno migać


Dodane : 30/08/2022 4:44 pm
(@chrisjan)
Wpisów: 7
Bywalec

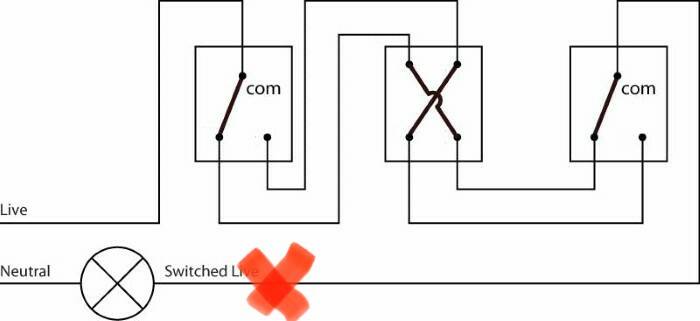

Jednak po chwili zastanowienia, chyba nic z tego nie wyjdzie. Zakładając że instalacja u mnie wyglada jak na poniższym schemacie, a czerwone zaznaczenie to puszka gdzie wyłączniki rozdzielają sie na oświetlenie (oddalona niestety pare metrow od przełącznika i z metr od pierwszego światła), to zabraknie jednego przewodu.

93136997 9057 48AE AD95 B11EDAAAD6E2

Dodane : 30/08/2022 7:50 pm
isom
 isom
(@isom)
Wpisów: 5105
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@chrisjan przy takim schemacie jak wstawiłeś to na bank nic z tego, ale pisałeś że między puszkami są trzy żyły , jak jest między tą czerwoną a najbliższym włącznikiem ? W tej czerwonej puszce masz zapewne połączone wszystkie N i PE a faza dochodzi do niej z włącznika tylko ilu żyłowym przewodem ?


Dodane : 30/08/2022 9:12 pm
(@chrisjan)
Wpisów: 7
Bywalec


@isom z tymi 3 przewodami miedzy gniazdkami to zasugerowałem sie tym co wychodzi ze ściany, ale faktycznie te ilości przewodów zgadzają sie z tym co jest na diagramie. Z ostatniego przełącznika (w jego puszce jest tylko jeden kabel z trzema przewodami) faza idzie do puszki gdzie łączy sie z czterema innymi przewodami i jest w niej tez 5 przewodow połączonego N (a punktow świetlnych ba korytarzu jest właśnie 4). Pozostałe przewody w tym kablu to pewnie przewody biegnące do przełącznika krzyżowego bo fizycznie ta puszka znajduje sie w na wysokości polowy drogi miedzy tymi przełącznikami.


Dodane : 31/08/2022 8:01 am
isom
 isom
(@isom)
Wpisów: 5105
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@chrisjan a jak jest między pierwszą puszką z fazą a drugą ( krzyżowy) ile żył ? Może uda się dać moduł w środkowej puszce . Warunek to trzy żyły żeby przesłać L -fazę


Dodane : 31/08/2022 8:20 am
(@chrisjan)
Wpisów: 7
Bywalec


@isom wyglada jakby kable gdzieś w ścianie były łączone (choć nie moge namierzyć żadnej puszki w okolicy), bo w pierwszej puszce wychodzi kabel z trzema żyłami (z czego jedna to faza) a w tej środkowej puszce ( przełacznik krzyżowy) jest już kabel 4 żyłowy ktory pewnie rozprowadzony jest na żyły prowadzace do przełaczników schodowych.


Dodane : 06/09/2022 10:16 am
isom
 isom
(@isom)
Wpisów: 5105
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@chrisjan tych wszystkich połączeń szukałbym w tej puszce co zaznaczyłeś czerwonym x . Nie sądzę żeby ktoś odstawił taką manianę i połączył coś w ścianach pod tynkiem


Dodane : 06/09/2022 1:11 pm
(@floyd)
Wpisów: 3
Bywalec


Dodane przez: @pawell32

-- załącznik nie jest dostępny --

jeśli taki schemat to przy uszkodzeniu modułu, światła nie włączysz. Trzeba odłączyć 2 przewody i je złączyć

Dzień dobry, czy ten układ można zastosować z modułem Shelly 1PM?

Poszukuje schematu dla podłączenia "podwójny krzyżowy". Czeluści Internetu powiedziały mi że jest to możliwe przy wersji 2.5.




Dodane : 29/09/2023 10:26 pm
(@lukaszzareba)
Wpisów: 1
Świeżak


Dodane przez: @isom

@art212 Brakuje  żyły N , bo masz wiekową instalację . W Twoim przypadku lekarstwem jest moduł Shelly1 L , który nie wymaga N ,a podłączenie tego modułu jest proste.

Ważne żeby wiedzieć w której z dwóch puszek jest stała Faza - L . Po odłączeniu obu włączników w jednej z puszek na prawdopodobnie czarnym przewodzie będzie faza i w tej puszce należy zamontować shelly.

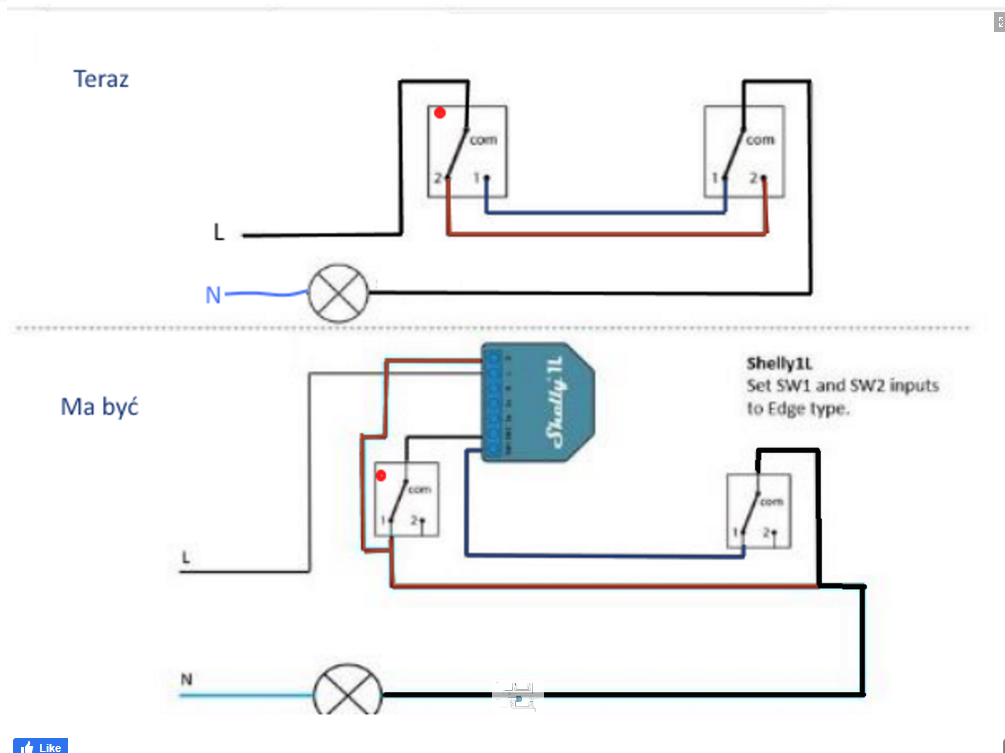

Schemat połączeń z prawdopodobnymi kolorami żył przed i po zmianie połączeń

-- załącznik nie jest dostępny --

Puszka z czerwoną kropką to ta, w której masz stałą fazę

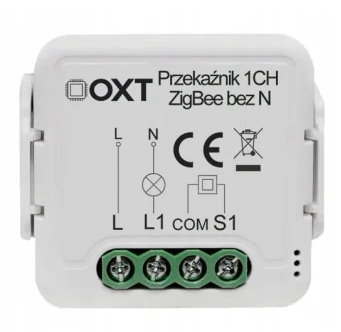

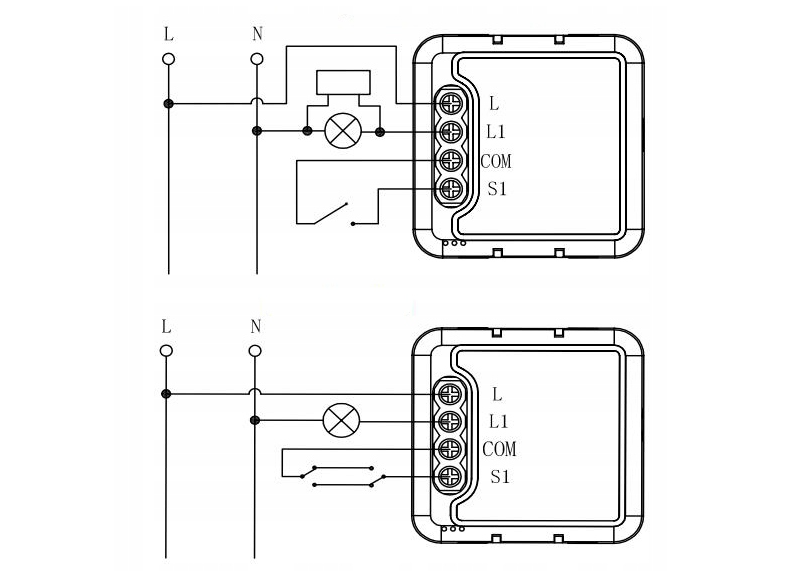

Cześć, czy do powyższego tak samo sprawdzi się poniższy przekaźnik?







Dodane : 21/12/2023 2:22 pm
isom
 isom
(@isom)
Wpisów: 5105
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Dodane przez: @lukaszzareba

Cześć, czy do powyższego tak samo sprawdzi się poniższy przekaźnik?

Nie sprawdzi się, tu można użyć przycisków dzwonkowych, o ile moduł pozwala na taką konfigurację wejścia S1.

W shelly masz dwa niezależne wejścia i oba mogą przełączać przekaźnik. Działa to tak, że każda zmiana stanu wejścia SW1 lub SW2 zmienia stan przekaźnika.


Dodane : 21/12/2023 9:58 pm
pawell32
(@pawell32)
Wpisów: 1232
Guru


tak jak kolega napisał.


Dodane : 22/12/2023 8:17 am
