[#1810]

Witam,

Moi mili, znajomy poprosił mnie abym pomógł mu trochę w budowie smart domu. Nie mówimy tu o jakimś rozbudowanym systemie a raczej prostej ( przynajmniej na początku:) ) instalacji. Jako baza jest domoticz na Qnap'ie i to on ma być sercem całości.



W swoim domu ma zamontowaną centralę Satel integra 32 bez modułu ETHM. Oczywiście można go kupić i problem z komunikacją był by rozwiązany, ale nie o to chodzi. Przyszedł mi do głowy pomysł aby wykorzystać wyjścia niskoprądowe (typu OC) które standardowo znajdują się na płycie głównej centrali Jest ich tam 6 z czego jedno jest zajęte. Mamy zatem 5 wyjść które można  dowolnie zaprogramować tak, aby wystawiały sygnał np przy uzbrojeniu centrali, lub gdy któraś czujka wykryje ruch.



I teraz pojawia się moje pytanie. Czy mogę tak po prostu połączyć takie wyjście z GPIO w sonoffie (np s20) i dalej wysłać informację do domoticza o stanie tego wyjścia (niski/wysoki).

Gdzieś wyczytałem że wyjście te realizowane jest jako wyzwolenie masy (zwarcie do masy ?) W instrukcji doczytałem również, że maksymalna obciążalność tych wyjść wynosi 50mA jeśli cokolwiek to wnosi.

Z góry dzięki za pomoc.



Dodane : 13/07/2020 8:46 pm
isom
 isom
(@isom)
Wpisów: 5319
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


@abulec jak chcesz wykorzystać te wyjścia OC z Satela to albo przez transoptory sterować GPIO , albo moduł wemos zasilony z centrali alarmowej przez przetwornicę 5VDC i wtedy bezpośrednio z wyjścia do GPIO.

Zalecam jednak transoptory podłączone do wyjść i wtedy dowolne GPIO nawet tego S20. Wysterowanie GPIO w S20 bez transoptorów jest o tyle trudne, że zasilane urządzenia ( centrala alarmowa i sonoff ) muszą mieć wspólną masę a nie da się tego uzyskać bo s20 zasilany jest z 230V .

Transoptor ma dodatkowo taką zaletę, że separuje galwanicznie alarm od urządzeń smart.

A jeśli to co napisałem powyżej Cię przerasta to zastosuj takie moduły https://allegro.pl/oferta/modul-przekaznik-2-kanalowy-12v-10a-arduino-9278286279

zasilasz go z 12V centrali alarmowej a wyzwalasz przekaźnik bezpośrednio z wyjścia OC



Dodane : 13/07/2020 10:48 pm
abulec
 abulec
(@abulec)
Wpisów: 68
Kontrybutor Donator 2K19
Autor tematu
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


@isom Dzięki za pomoc. Tak myślałem, że nie będzie to takie proste. Moduł z przekaźnikiem zostawię sobie jako rozwiązanie ostateczne. Natomiast jeśli chodzi o transoptor, to czy wystarczy że do niego podłącze z jednej strony sygnał i masę satela a z drugiej gpio i masę sonoffa, czy muszę stosować dodatkowe rezystory ?

A drugie pytanie, czy w rozwiązaniu z wemosem mogę go zasilić z ładowarki USB?



Dodane : 14/07/2020 7:13 am
isom
 isom
(@isom)
Wpisów: 5319
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


@abulec Ad 2 Jeżeli masę wemosa połączysz z masą centrali alarmowej to możesz zasilić go z ładowarki USB

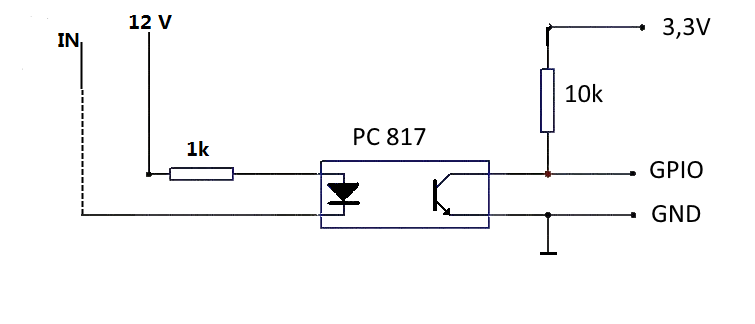

AD 1 Rezystory są potrzebne a już na pewno ograniczający prąd dla LED transoptora , możesz to połączyć tak

 optoizolacja


Dodane : 14/07/2020 7:58 am
abulec
 abulec
(@abulec)
Wpisów: 68
Kontrybutor Donator 2K19
Autor tematu
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


@isom, Ok, wydaje mi się że wemos będzie najwygodniejszym rozwiązaniem dla mnie. Mogę do niego wgrać AFE, tak aby obsłużyć kilka GPIO ?



Dodane : 14/07/2020 8:28 am
isom
 isom
(@isom)
Wpisów: 5319
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


https://www.smartnydom.pl/forum/firmware-do-przelacznika-sonoff/afe-firmware-7-8-wejsc-bez-wyjsc-przekaznikowych/



Dodane : 14/07/2020 9:05 am
abulec
 abulec
(@abulec)
Wpisów: 68
Kontrybutor Donator 2K19
Autor tematu
Translate ▼
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


@isom Dzięki. Dam znać jak uda się to wszystko uruchomić.



Dodane : 14/07/2020 10:10 am
