Klon modułu sonoff basic

  RSS
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

Jeden z kolegów kupił moduły , które bliźniaczo przypominają klasycznego sonoffa , jednak to tylko podobny wygląd . Sercem tego urządzenia o nazwie SMART HOME jest układ ESP 8285 więc przy wgrywaniu alternatywnego softu trzeba o tym pamiętać .

Z organizacją GPIO też jest inaczej niż w klasyku , tu przekaźnikiem steruje GPIO 4 a GPIO 12 jest odpowiedzialne za przycisk , dwukolorowym LED sterują GPIO 13 (czerwony) i GPIO 15 (niebieski). Dla mniej obeznanych z lutownicą samo wgranie softu będzie trudniejsze , bo trzeba dolutować przewody od konwertera bezpośrednio do wyprowadzeń układu , dodatkowo GPIO 0 , które trzeba zewrzeć do masy nie jest na przycisku jak w sonoff , więc trzeba dolutować kolejny przewód i przed podłączeniem zasilania ( wgrywanie softu) należy to GPIO 0 połączyć z masą.

Pamiętajcie że nie jest to sonoff i softy dedykowane dla sonoffa gdzie GPIO  są na stałe zdeklarowane nie będzie działać , mam tu na myśli np suplę , gdzie dla modułu sonoff wyjście na przekaźnik to GPIO 12 . Przy AFE trzeba to zmienić w panelu konfiguracyjnym a jeżeli ktoś chce suplę to tylko softy uni  i koniecznie dla ESP 8285.

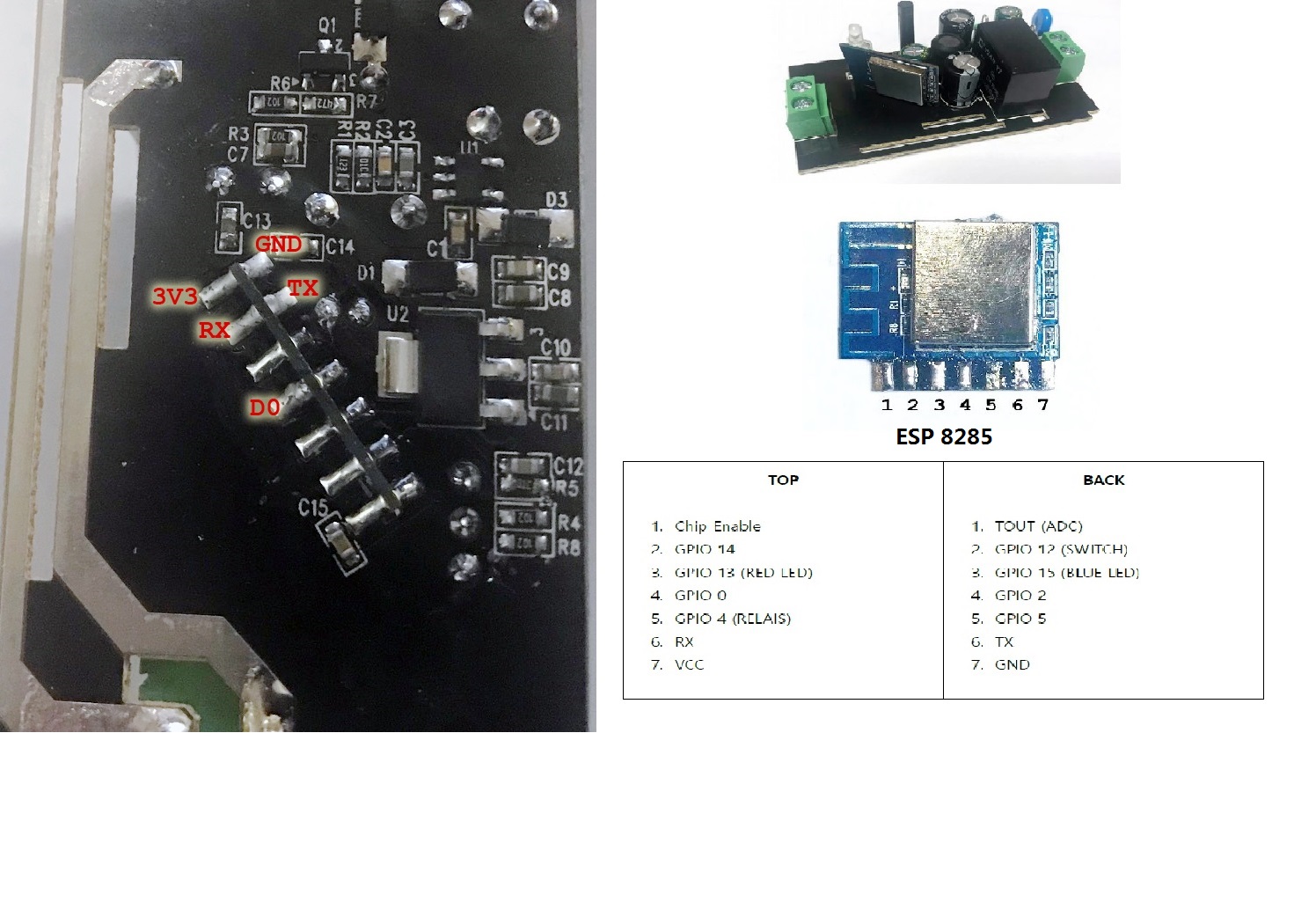

Poniżej wstawiam rozpiskę GPIO i widok płytki od strony połączeń

Cytuj
Dodane : 21/06/2018 9:34 am
dexterjj polubień
dexterjj
(@dexterjj)
Nowy

hej, dzięki za link, lecz niestety u mnie wygląda to trochę inaczej no i też układ jest inny bo ESP 8266 , jak będę miał chwilę to przyjrzę się dokładniej .

OdpowiedzCytuj
Dodane : 21/06/2018 11:27 am
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

To napisz co to za cudo ?

OdpowiedzCytuj
Dodane : 21/06/2018 11:48 am
dexterjj
(@dexterjj)
Nowy

Na szybkiego rozlutowałem obudowę sprawdziłem podłączenia , co do tego schematu to zgadza się na pewno RX , TX , 3v3 , GND , GPIO

natomiast nie jest to układ ESP 8285  lecz ESP 8266

Temat supli i tych urządzeń jest dla mnie nowy no ale powoli zaczynam ogarniać o co chodzi 🙂

ESP8266 - płytka

zdjęcie2

zdjęcie1

zdjęcie3

zdjęcie4

OdpowiedzCytuj
Dodane : 21/06/2018 12:11 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

No to sorki kolego , ale będziesz musiał sam przetestować tego dziwaka . Jak coś to pisz jestem otwarty na pomoc

OdpowiedzCytuj
Dodane : 21/06/2018 12:56 pm
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

ale niespodzianka 🙂 ciekawy klonik, trochę podobny, z obudowy, ale nie jednojajeczny

OdpowiedzCytuj
Dodane : 21/06/2018 8:34 pm
artblue
(@artblue)
Nowy

Pół godziny z miernikiem i jest pinout 🙂

Yuntong Smart Pinout

OdpowiedzCytuj
Dodane : 30/07/2018 8:46 pm
adrian polubień
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

dzięki za rozpiskę !!!

OdpowiedzCytuj
Dodane : 30/07/2018 10:52 pm
ryhu
 ryhu
(@ryhu)
Nowy

Wgrywał ktoś już firmware do Yuntong Smart ?
