Witam

Jako że nie mając pojęcia o wielu tematach SmartHome ok 2 lat temu trafiłem na to forum gdzie napotkałem na ludzi chcących pomagać i dzięki nim nabyłem wiedzę od totalnego zera na temat instalacji, Sonoff, RBPi itp na tyle by dziś tworzyć u siebie instalacje w domu, chciałem się pochwalić i pokazać ludziom jak mi pomagali że ich porady oraz poświęcony czas na pisanie do mnie postu czy pv to nie stracony czas.

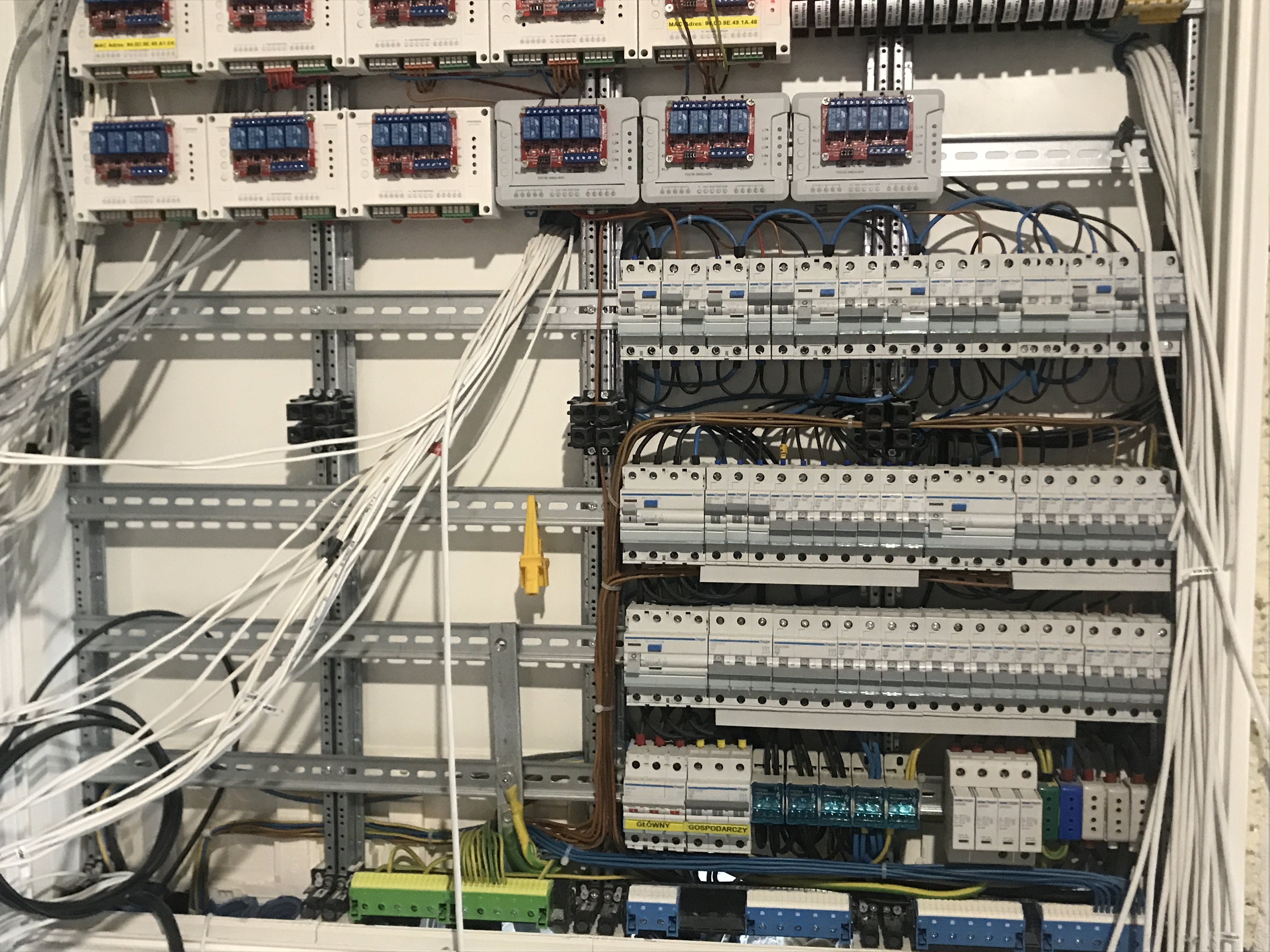

Kilka fotek rozdzielni proszę o uwagi sugestie itp:

Cytuj
Dodane : 27/09/2020 11:00 am
isom polubień
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

@daro1003 pokaźna szafa, po lewej jeszcze troche spagetti 😉

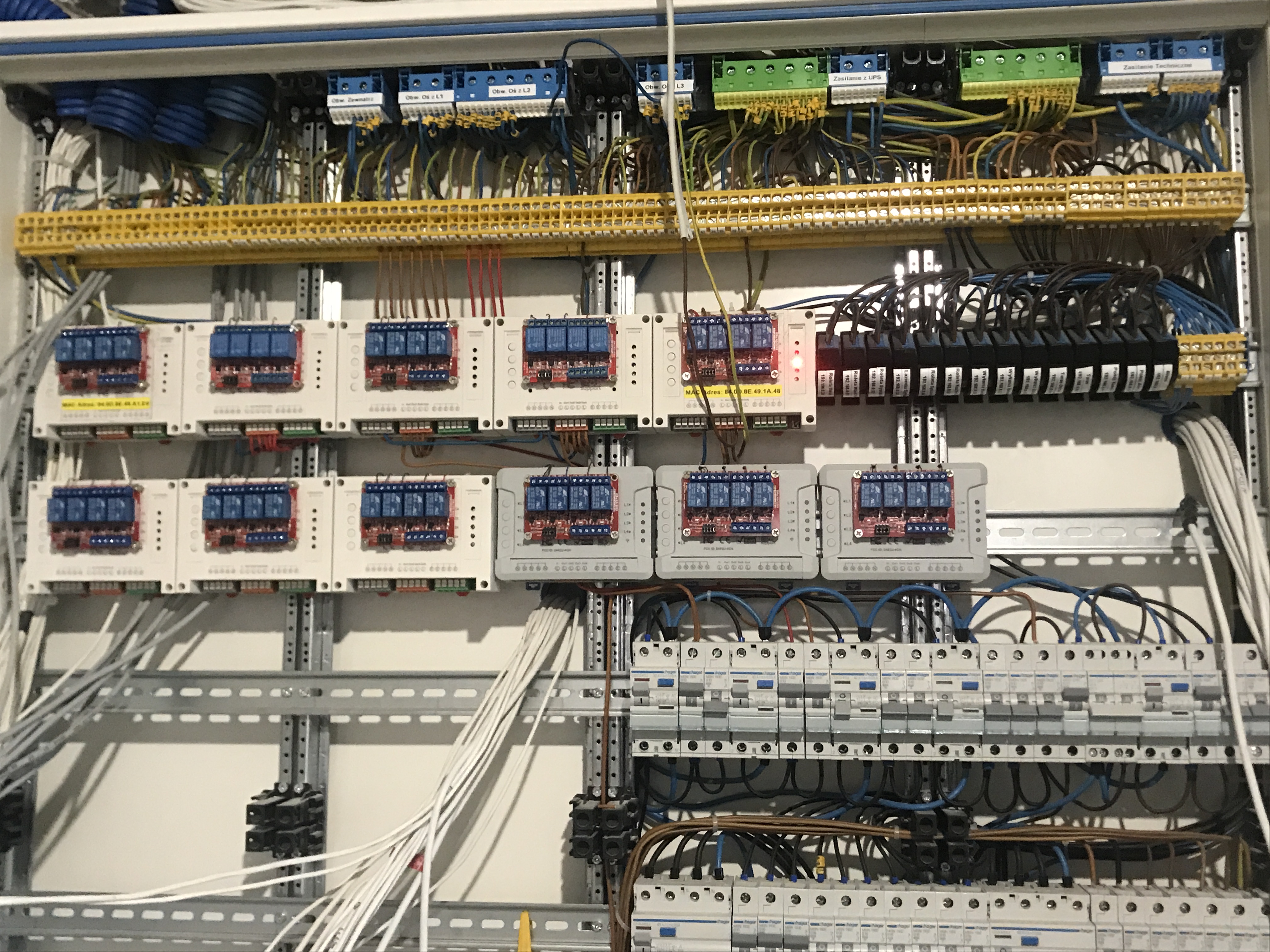

- te przekaźniki na sonoff'ach jaką pełnią rolę?

OdpowiedzCytuj
Dodane : 27/09/2020 11:08 am
Daro1003
(@daro1003)
Brygadzista Donator 2K20 Zarejestrowany, Donator 2019
Dodane przez: @adrian

- te przekaźniki na sonoff'ach jaką pełnią rolę?

Zaciski przekaźników NO i COM (NO o mikroprzełączników COM do GND) mają podlutowane kabelki do guziczków na Sonoffach do sterowania lokalnego. Czyli na kontakty puszczę 12V i kliknięciem wysteruje przekaźnik który pstryknie na Sonoff przcisk i zapali żarówkę.

W szafie brak RBPi zasilaczy itp. chce tam jeszcze upchać Integrę Satela.

Szafa Hagera 330 modułów i jak widać nie wiele miejsca jeszcze 2 sonoff 4CH brak.

Obok szafa GPU na patchpanele, switche, CCTV, nagłośnienie, rozdział RTV, oraz UPS do zasilania elementów SmartHome czy pieca CO.

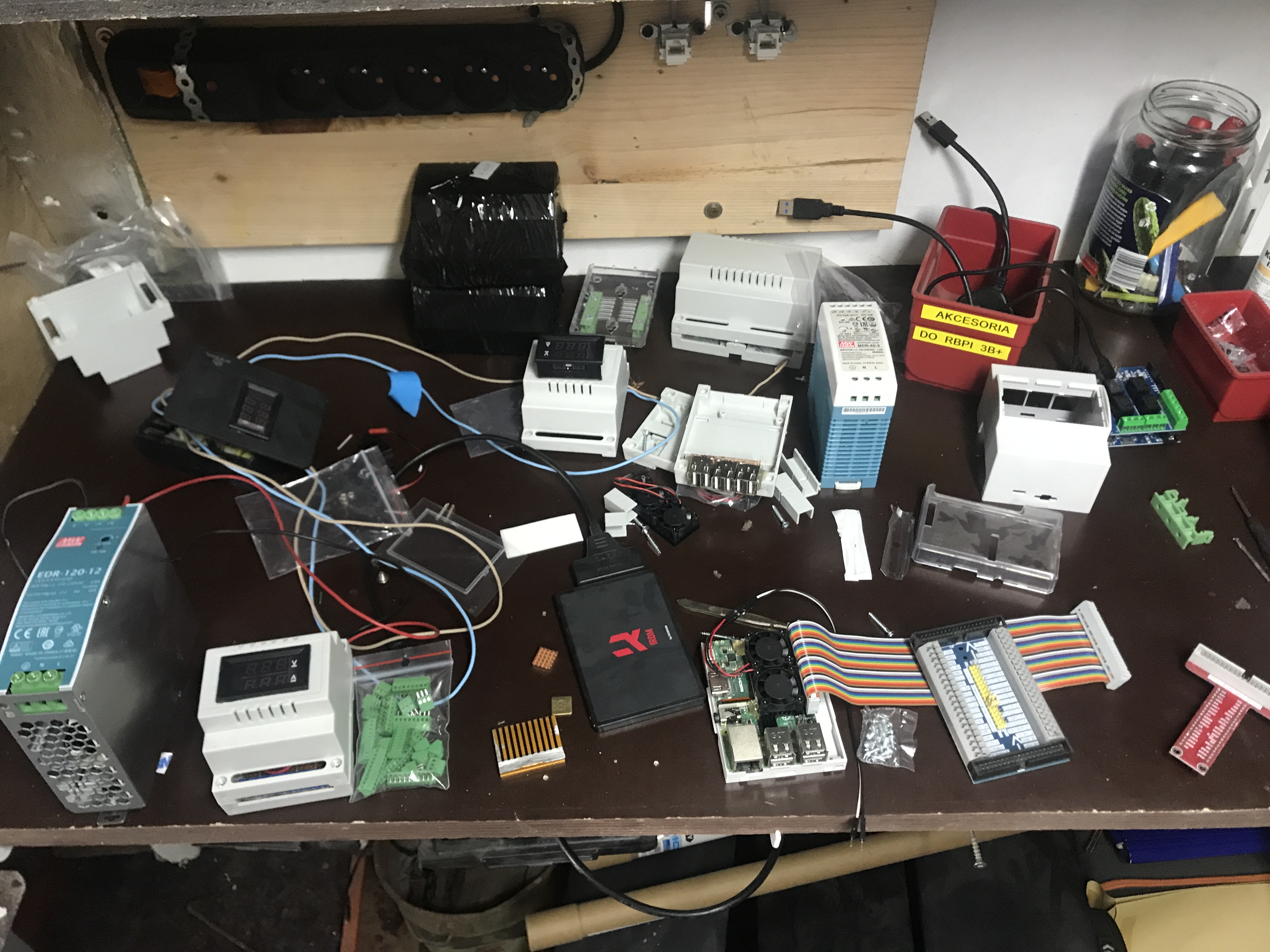

Niestety większość potrzebnych elementów rozdzielni wygląda jeszcze tak jak na poniższym foto.

OdpowiedzCytuj
Dodane : 27/09/2020 11:17 am
adrian polubień
pawell32
(@pawell32)
Majster

taką wielką szafę zagospodarujesz (rack) ? Trochę duża 🙂

OdpowiedzCytuj
Dodane : 27/09/2020 11:50 am
Daro1003
(@daro1003)
Brygadzista Donator 2K20 Zarejestrowany, Donator 2019

@pawell32 myślę że wykożystam

3 patch panele 6kat e po 24 porty tak się wydaje ale troche gniazdek LAN w domu plus warsztat no i kamery nazbiera się.

1 patch panel kat 5e

Switch, rejestrator CCTV, ruter, wzmacniacz do nagłośnienia do tego chce tam dać multi-switch do domowej sieci RTV oraz dużego UPS-a Volta do urządzeń smathome i pieca CO a co jeszcze wyjsdzie w praniu się okaże.

To są dwie szafy połączone razem kupiłem w sumie trzy okazyjnie po 50zł za sztukę na FB więc grzech nie zamontować większej.
