masz tam T3?
- a czy jak trzymasz ten przycisk to mrugnie tam dioda po 10sek?
- to jest sonoff? jaka wersja nadruk na płytce?
- wgraleś wersje 8266 czy 8285 ?
Powiadomienia
Wyczyść wszystko
Informacje oraz pytania dotyczące AFE Firmware
52
Wpisów
7
Użytkownicy
2
Reactions
12.8 K
Wyświetleń
sie 07, 2018 9:33 am
To jest SonOff Basic, mam T3, jak wciskam wł/wyl przekaźnik mignie raz dioda i tyle, nie zaleznie ile trzymam guzik czy 3s, 5s,10s, 15s, czy podł do pradu z wcisniętym :). Jaką wersję, hmm chyba odpowiem po pracy jak zobaczę na PC który plik pobrałem, ale pobierałem w poprzednim miesiącu plik.
Edit
AFE.firmware.1.0.2.T3.esp8266.1Mb
Podłączyłem nowego Sonoffa
1. wgrałem firmware - ustawiłem GPIO0 jako systemowy
2. podłączyłem zgodnie z schematem PIR 501 (kolegi z forum z rezytorami i PC817
Reset - nic - wciskam guzik zapali się raz dioda i cisza. Sprawdzałem z 5x przed podłączeniem czy wszystko ok na płytce polutowane, sprawdzałem ustawienia. 4szt. chyba uwalona przez czujniki PIR :/ mam dość. Nie warto bawić się w PIR i SONOFF próbowałem z 501 z 505 i AM312.
sie 07, 2018 7:33 pm
W czym może być problem? posiedziałem trochę nad tym, jak odł zasilanie 5v w sumie wszystko odłączyłem to sonoff po chwili wrócił do życia i reagował na GPIO 0 itd...
P.s czy GPIO 14 jest aktywowane 0v/3.3V ? pytam dla pewności bo chyba skorzystam z kontraktonów 🙂
sie 08, 2018 8:56 am
@booster zacznę od końca , GPIO 14 jest aktywowane zmianą stanu z wysokiego na niski (0V) , ale żeby działanie tego było pewne powinno być na stałe podciągnięte do 3,3V przez rezystor od 4,7 do 10 k. Moim zdaniem nie powinno się zostawiać GPIO na którym ma być czujnik PIR , czy kontaktron w stanie nieustalonym ( dlatego daję ten rezystor , który zapewnia że gdy kontaktron jest rozwarty GPIO nie wisi w powietrzu). Tak też jest na schemacie , który wstawiłem i takie połączenie GPIO nie ma nic wspólnego z zawieszaniem się sonoffa. Podłącz bez PIR sam rezystor 4,7 między 3,3V i GPIO 14 i zwarcie tego GPIO do masy spowoduje załączenie przekaźnika na ustawiony czas. Transoptor z opornikiem 3,3k robi tylko optoizolację między PIR zasilanym 5V , a GPIO14. Tranzystor w transoptorze robi za kontaktron . Tyle w temacie działania schematu , który wstawiłem.

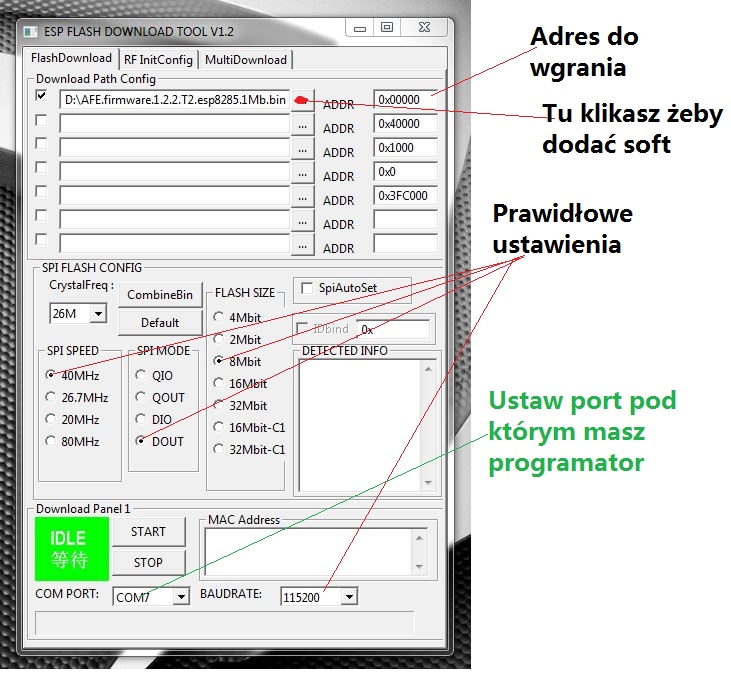

Co do tego dziwnego zachowania to adrian już pytał jaką wersję sonoff basic posiadasz ? Czy to jest TH 1,1 , bo jeżeli tak to zalecam wgrać programem z takimi ustawieniami jak na załączonym zrzucie wersję dla ESP8285

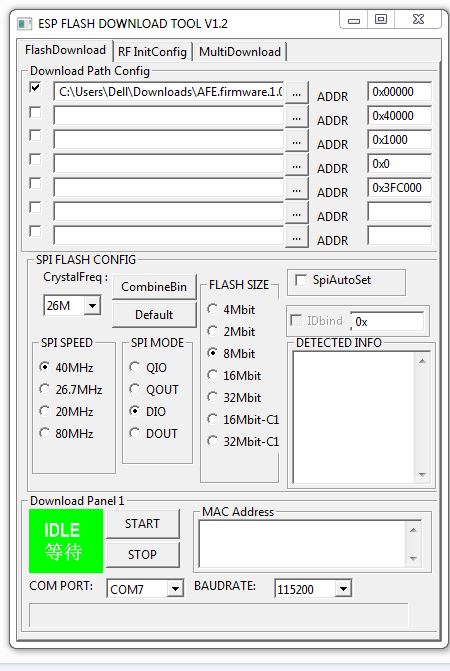

Jeżeli to starsza wersja sonoff basic to wgraj dla ESP 8266 z ustawieniami jak niżej
sie 08, 2018 10:28 am
@isom dzięki za obszerne wytłumaczenie, SonOFF mam od @adrian 😉 z AFE więc wystarczy że wgram oprogramowanie przez aktualizację.
Z wersją ESP sprawdzę drugi firmware i zobaczę co się będzie działo, bo szkoda mi tych czujników i sonoff'ów które miały być do tego przeznaczone.
Oglądałem @adrian film na YT ( https://www.youtube.com/watch?v=T-EQRibhnFc) i jemu działa o.O jak podł normalnie czujnik ruchu to były właśnie szaleństwa :/ dziwna sprawa.
Dodatkowa sprawa z Guzikiem systemowym, jeśli chcę aby GPIO 0 (domyślny włącznik) był jako wł/wył przekaźnik1 i jako systemowy?? da radę? w starym oprogramowaniu tak było 😉
Z kontaktronem to inna opcja jeśli PIR nie wypali to zamontuje kontaktron i na GPIO14 podaje się 3.3V ale po rezystorze 4k7? (wł/wył) takie poboczne pytanie.
p.s na YT są filmy gdzie podł pod 3.3V? no i działa niby im :/
https://www.youtube.com/watch?v=0bfTdBy4H1o i nie mają dziwnych sytuacji, może czułość w firmware zmienić czy coś?
