Pomiar energi zurzytej jaki podlicznik pod Domoticza ?

Nie będę komentował powyższego wpisu bo nie widzę sensu. Zamel MEW-01 to tylko monitor energii elektrycznej  i dobrze, że producent tego nie ukrywa. To ustrojstwo nie posiada certyfikatu MID, nie jest dla mnie wart pieniędzy jakie oczekuje producent i tyle.

Porównywanie tego urządzenia z licznikiem to delikatnie mówiąc nieporozumienie. Natomiast jak ktoś chce tanio monitorować to PZEM jest idealną i tanią alternatywą

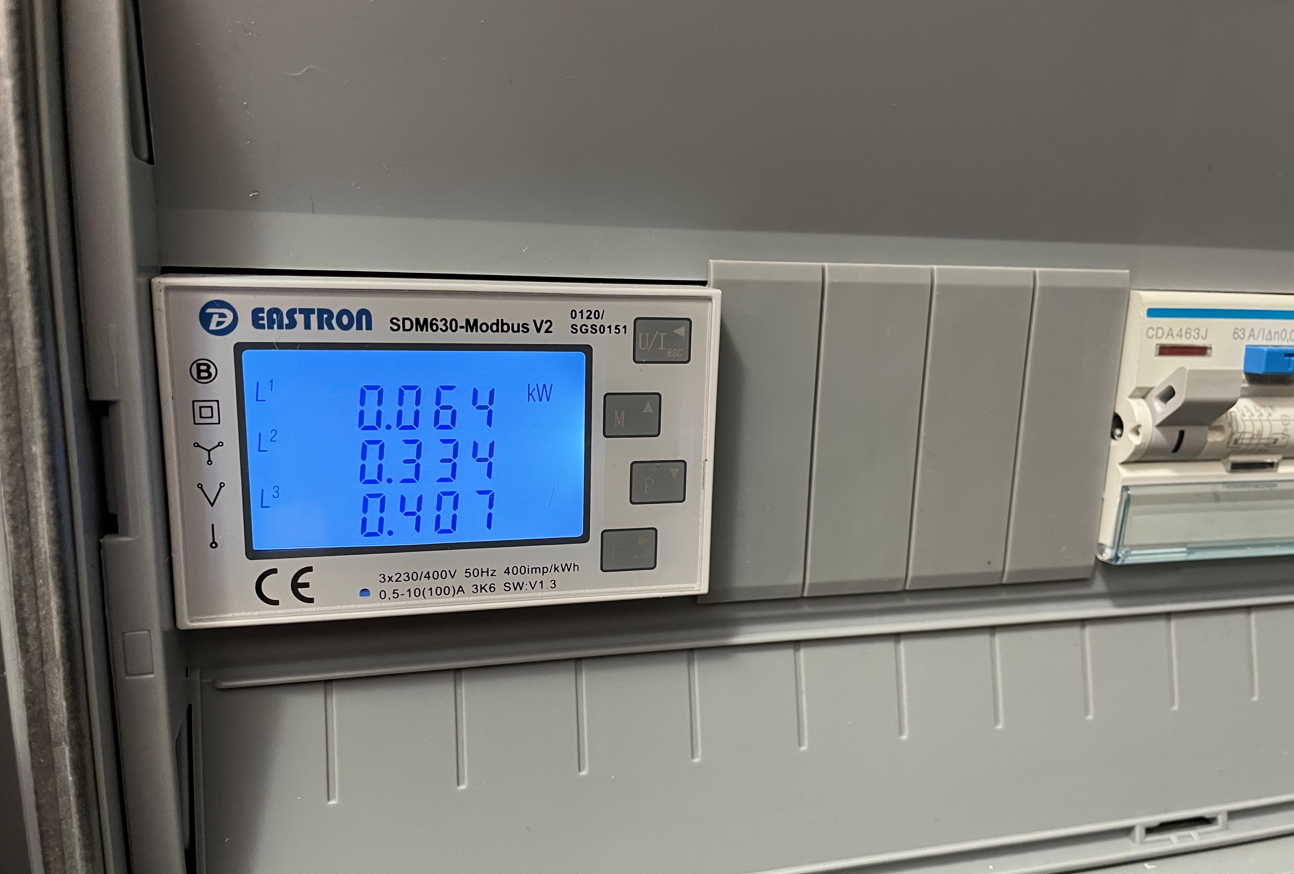

u mnie aktualnie chodzi SDM630 wersja ModBus, wybór tego właśnie nieprzypadkowy, trochę poczytałem, poanalizowałem internet i ten wybrałem. Miernik działa, nie miałem problemów

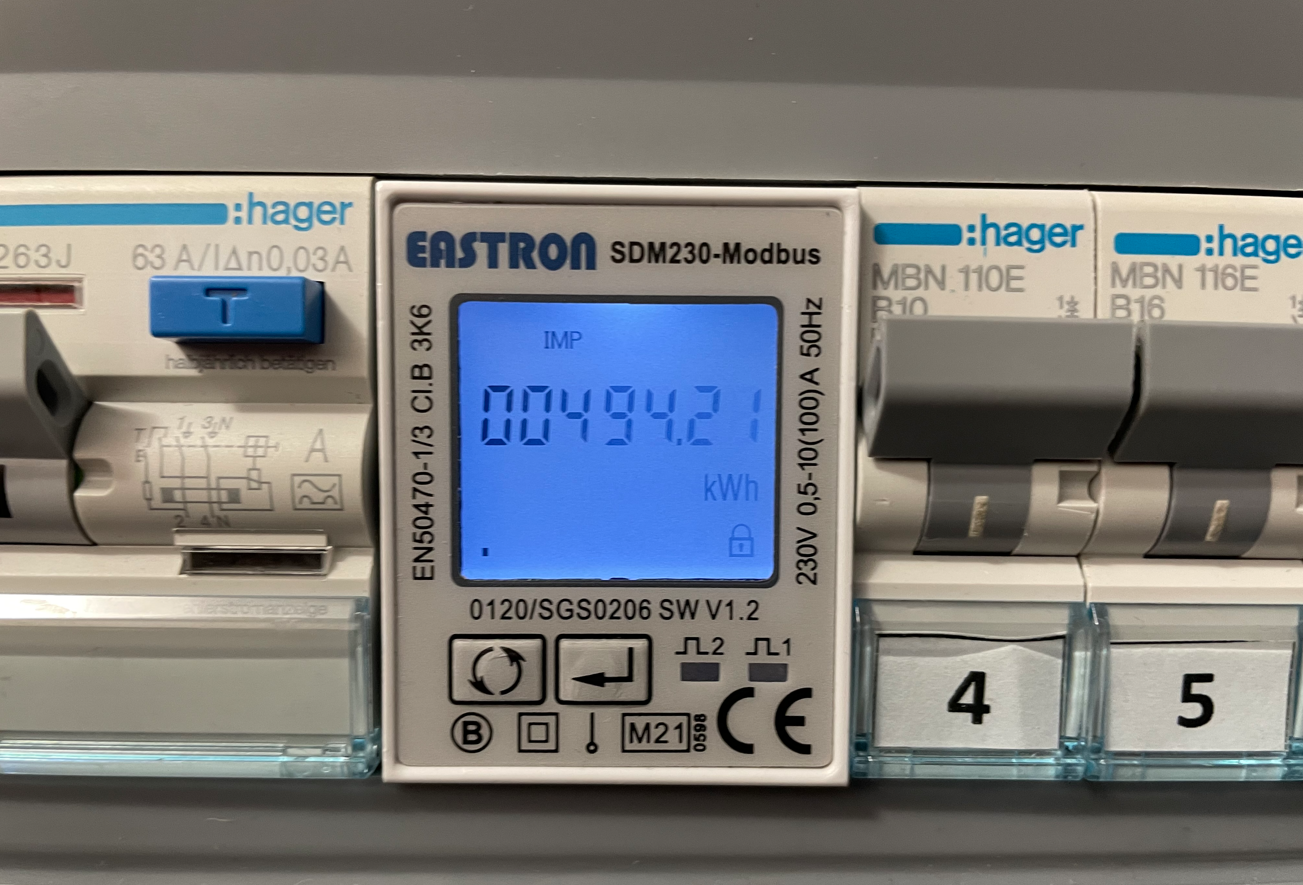

w skrzynce mam jeszcze SDM230 - jedna faza - generalnie przy SDM630 nie jest potrzebny, ale ma on u mnie specjalne funkcje 🤣

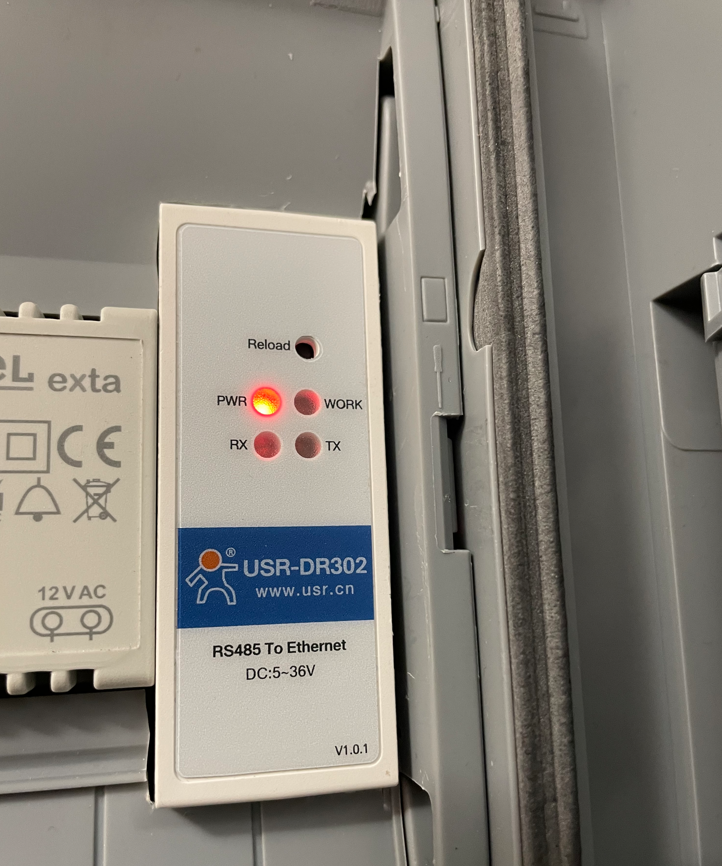

Do odczytu i wysyłania danych z tych liczników używam bramki jak tutaj, którą pozwala mi na odczyt danych z tych liczników przez siec LAN. Też siedzi w rozdzielni na szynie DIN

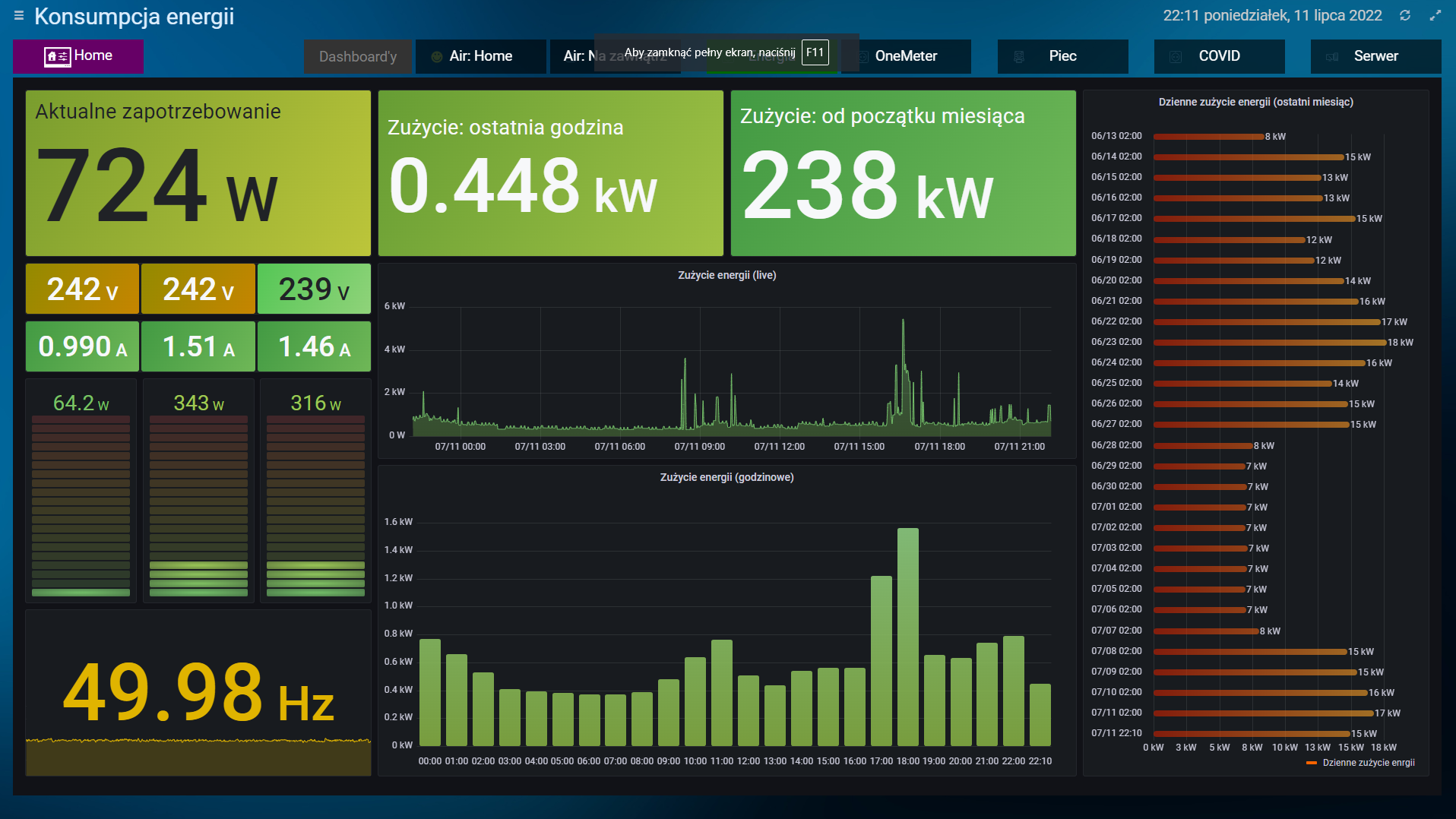

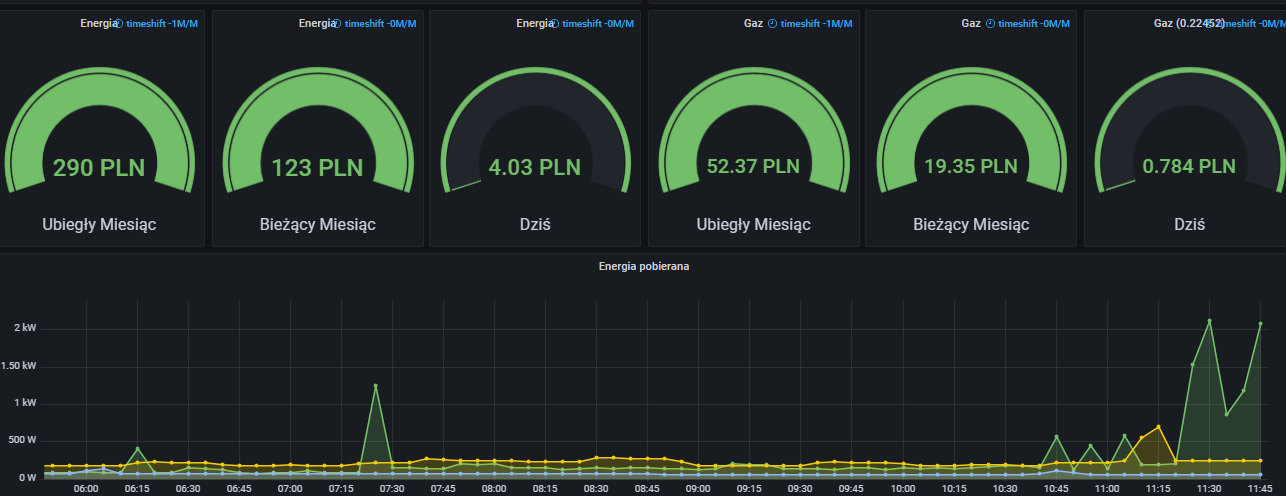

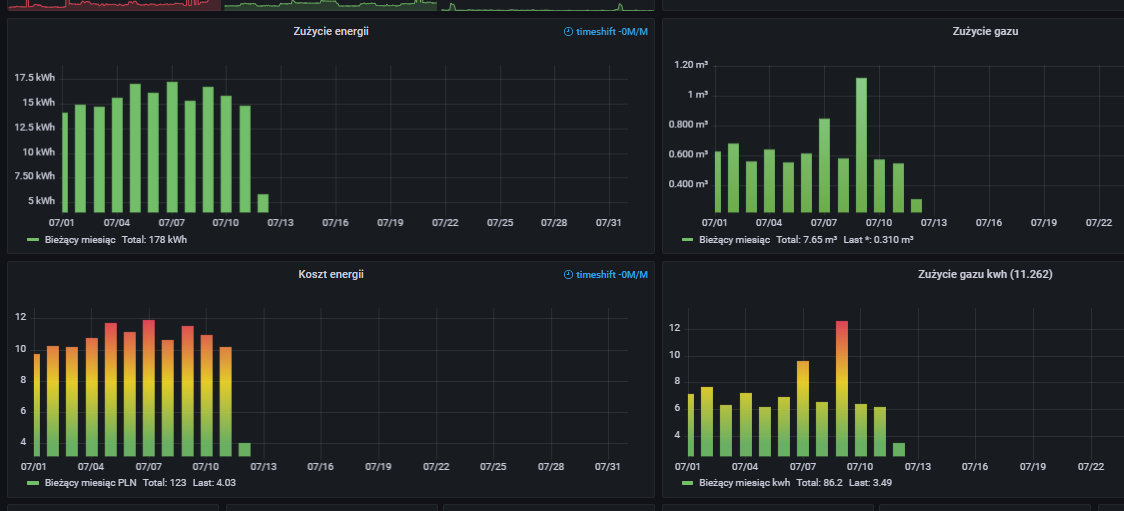

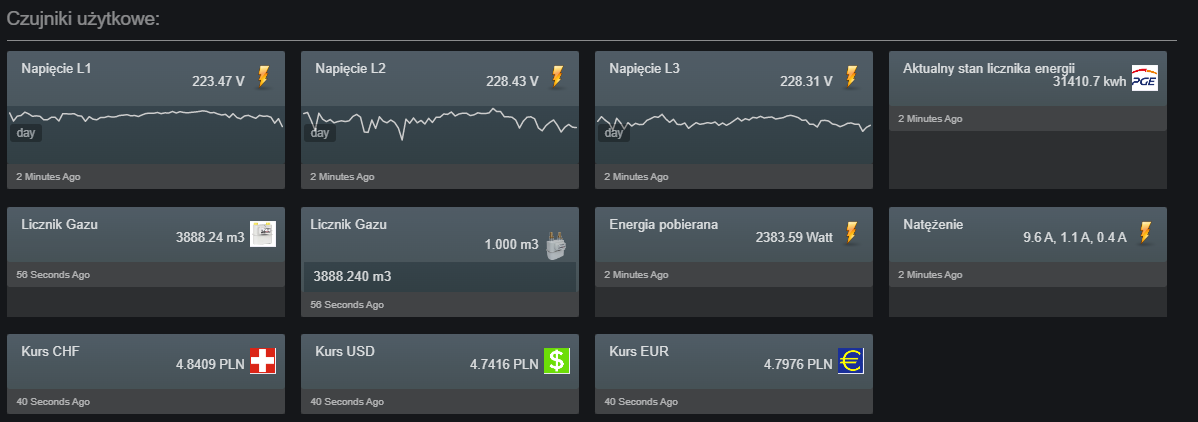

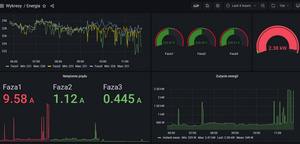

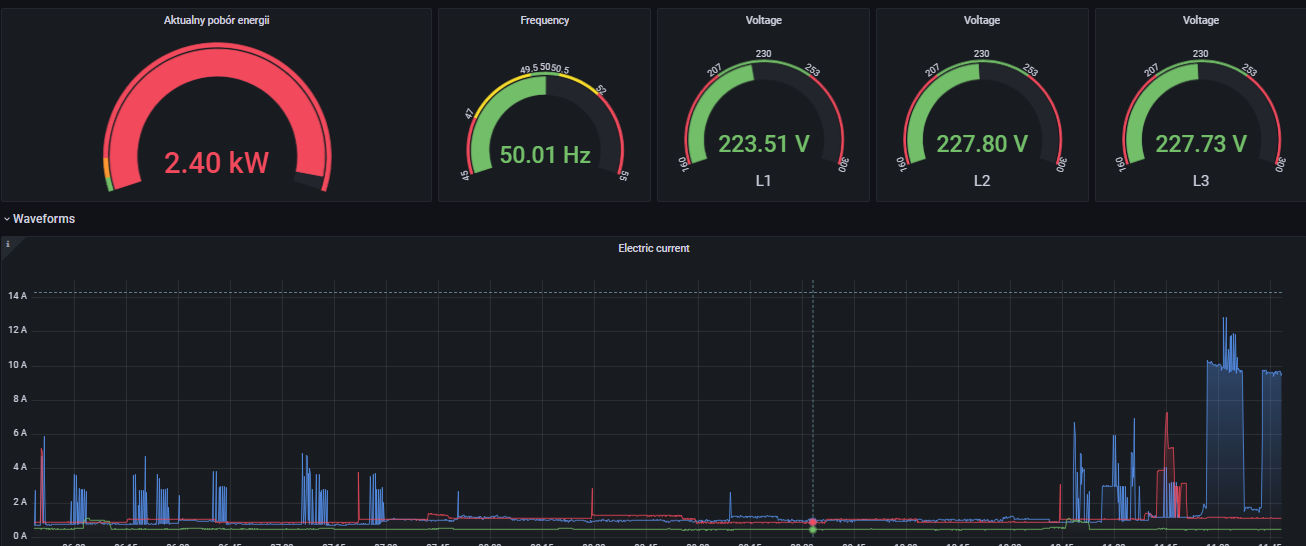

tutaj jakaś wizualizacja części danych z niego, na razie nie mam pomysłu co i jak zrobić, żeby to było czytelniejsze i  wartościowsze.

Na razie zbieram z niego dane.

Przed SDM'ami używałem OneMeter beacona, który odczytywał dane bezpośrednio z licznika  energetyki i byłem naprawdę zadowolony dopóki energetyka nie zmieniła mi licznik i beacon przestał działać.

Pozdrawiam

Dodane przez: @isom

Nie będę komentował powyższego wpisu bo nie widzę sensu.



Jesteś tu Prezesem , a to coś znaczy , i powinieneś brać odpowiedzialność za słowa ,które wypisujesz. Skoro napisałeś ,że:

Dodane przez: @isom

tym bardziej że tego MEW łatwo nie zepniesz z Domoticz

I zaraz po tym jest post kolegi , który w ciemno tą głupotę przyjmuje :

Dodane przez: @mariusz-2

on ma większe doświadczenie i wie o czym pisze.

No chyba ,że to ironia była....

Żeby nie było , jak najbardziej potwierdza ,że SDM jest super , ma też certyfikat MID ( choć ja pamiętam jeszcze za dobrych czasów na aliekspress były dwie wersje - opcje na aukcji ,jedna z MID - droższa , ale i bez MID tańsza , pewnie temat jak je rozróżnić , i co teraz jest sprzedawane...).

Zamiana SDM na te tańsze jednokierunkowe DDR... też ma jakiś sens ( jeśli komuś nie zależy na MID , i chce taniej).

A co do Zamela , to też potwierdzam ,że jest drogi w stosunku do możliwości , natomiast u nie bardziej on pasował bardziej,niż kombinowanie z SDM i dokładanie urządzenia , które miałoby wysłać dane . MEW-01 ze standardową nakręcaną anteną daje radę podłączyć się do WiFi przechodząc przez skrzynkę w płocie , szpaler tuj , ok 25m do budynku... A co do jego pomiarów , to najważniejsze się zgadzają co do 1kWh , Energia wchodząca i wychodząca zgadza się z licznikiem zakładu energetycznego , i dla mnie po rocznym użytkowaniu to jest ważniejsze , niż MID.

Trzeba iść w SDM630 i tyle, ale rozwiązanie @isom też mnie interesuje do badania obwodów jednofazowych jak np rekuperator czy oświetlenie zewnętrzne też przydatne. Te moduły PZEM 004 spina się po I2C do ESP ?

@daro1003 PZEM z ESP łączysz za pomocą portu szeregowego RS232 czyli RX , TX , GND, VCC , możesz wgrać do ESP albo Tasmotę, albo ESPEasy . Przy Tasmocie bardzo łatwo dodać sobie jakiś wyświetlacz żeby mieć lokalny podgląd . Przejrzyj sobie to

https://tasmota.github.io/docs/PZEM-0XX/

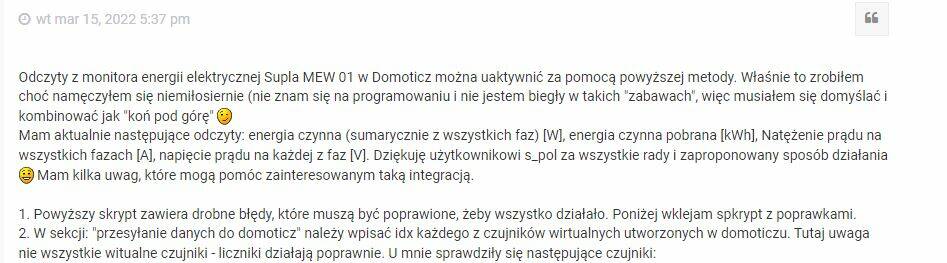

Dla tych, którzy chcą jednak podjąć temat MEW-01 i integrować to z Domoticz wstawiam wycinek z forum gdzie jeden z użytkowników opisuje jak to "łatwo" zrobić .

 Nie twierdzę, że się nie da, ale nie jest to tak proste jak w przypadku np PZEM z tasmotą gdzie mamy gotowy plugin "Tasmoticz"

Dodane przez: @marcingajda

ma też certyfikat MID ( choć ja pamiętam jeszcze za dobrych czasów na aliekspress były dwie wersje - opcje na aukcji ,jedna z MID - droższa , ale i bez MID tańsza , pewnie temat jak je rozróżnić , i co teraz jest sprzedawane...).

Kupiłem MID na aliexpress - ale nie pamiętam, żebym coś znalazł na nim świadczące o tej certyfikacji 😉

Powiedzcie, jak z suumowaniem energii? mamy 3 fazy i wszystkie moduły podłączamy do ESP. Jak to póżniej łączyć?

Dodane przez: @isom

Nie twierdzę, że się nie da, ale nie jest to tak proste jak w przypadku np PZEM z tasmotą gdzie mamy gotowy plugin "Tasmoticz"

MEW-01 ma możliwość wysyłania aktualnych danych do MQTT. Ja rozumiem ,że są ludzie dla których zintegrowanie takich danych z Domoticzem może być problemem ( sam kiedyś byłem na takim etapie) , ale chyba sam widzisz , że to pojęcie względne , i dla Ciebie z takim czymś w ogóle problemu nie powinno być . To ten sam poziom trudności jak integracja z Tasmotą...

Dla mnie dużo większym wyzwaniem było napisanie wsadu pod ESP8266 ,żeby po modbusie odczytywał dane z licznika i przesyłał je do serwera MQTT. A tu okazuje się ,że jest takie coś jak konwerter Modbus-LAN ( co @adrian pokazał) , może jeszcze byłby Modbus-Wifi ? 🙂

Dodane przez: @marcingajda

I zaraz po tym jest post kolegi , który w ciemno tą głupotę przyjmuje :

Dodane przez: @mariusz-2

on ma większe doświadczenie i wie o czym pisze.



Dotyczyło to tylko porównania tych dwóch urządzeń przez @isom, z mojego postu jasno wynika, że używam tylko MEW01 ale i też LIW01 (do gazu) i wypowiadałem moją opinię tylko na temat tego urządzenia, nie mam i nie używałem SDM ani PZEM i nie mogę ich porównać dlatego napisałem, że zapewne isom je był w stanie porównać i jego opinia w tym temacie jest istotna dla wyboru urządzenia. Z mojego  postu jasno też wynika, że w mojej ocenie integracja z domoticzem nie była trudna. MEW i LIW jak pisał  @marcingajda wysyłąją dane po MQTT w formacie json i te dane w dość prosty sposób można do domoticza ściągnąć, kwestia co i jak sobie później obrabiać to osobny temat. Rozbieżność MEW w stosunku do licznika PGE to mniej niż 1 kwh w skali roku a LIW mniej niż 0,1m3 w skali pół roku.

Dodane przez: @pawell32

Powiedzcie, jak z suumowaniem energii? mamy 3 fazy i wszystkie moduły podłączamy do ESP. Jak to póżniej łączyć?

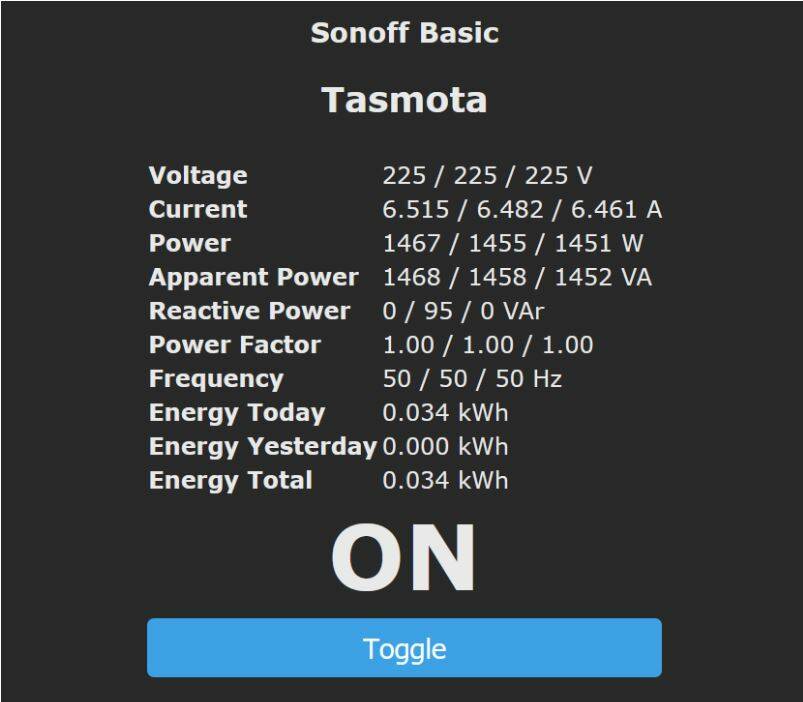

Każdy moduł ma indywidualny adres 1..3 i na podstawie tych adresów otrzymujesz coś w tym stylu

 Dalej już chyba wiadomo

Dodane przez: @adrian

Dodane przez: @marcingajda

ma też certyfikat MID ( choć ja pamiętam jeszcze za dobrych czasów na aliekspress były dwie wersje - opcje na aukcji ,jedna z MID - droższa , ale i bez MID tańsza , pewnie temat jak je rozróżnić , i co teraz jest sprzedawane...).



Kupiłem MID na aliexpress - ale nie pamiętam, żeby coś znalazł na nim świadczące o tej certyfikacji 😉

Bo taki certifikat jest ogólnie dostępny , np https://www.eastroneurope.com/images/uploads/products/cad-drawings/SDM630_100A_issue3.pdf

Tylko pytanie jaka to wersja byłaby bez tego MID , i jak ją rozróżnić...

Dodane przez: @adrian

Dodane przez: @marcingajda

ma też certyfikat MID ( choć ja pamiętam jeszcze za dobrych czasów na aliekspress były dwie wersje - opcje na aukcji ,jedna z MID - droższa , ale i bez MID tańsza , pewnie temat jak je rozróżnić , i co teraz jest sprzedawane...).



Kupiłem MID na aliexpress - ale nie pamiętam, żeby coś znalazł na nim świadczące o tej certyfikacji 😉

W tej kwestii natomiast czy ma, czy też nie ma to jest bez znaczenia dla "domowego" systemu kontroli/monitoringu/zabawy w pomiary, wskazania urządzeń posiadających certyfikat nie są i nie mogą być podstawą do uznania reklamacji dotyczących poprawnych bądź nie wskazań tych urządzeń w stosunku do licznika PGE czy PGENiG, zegarek za 40tys i plastikowy rolex z bazaru wskazują też prawie ten sam czas, multimeter z Castoramy i Fluke też pokażą prawie to samo. 🙂

@isom to wiem jak podłączyć. Zastanawiam się właśnie jak to zsumować. Może głupie pytanie, ale nie pamiętam jak to się liczyło.

Moc i Energia to zwykła suma mocy lub energii poszczególnych faz , dodać trzeba algebraicznie 🙂

@marcingajda acha, a ja już szukałem wzorów. 🙂

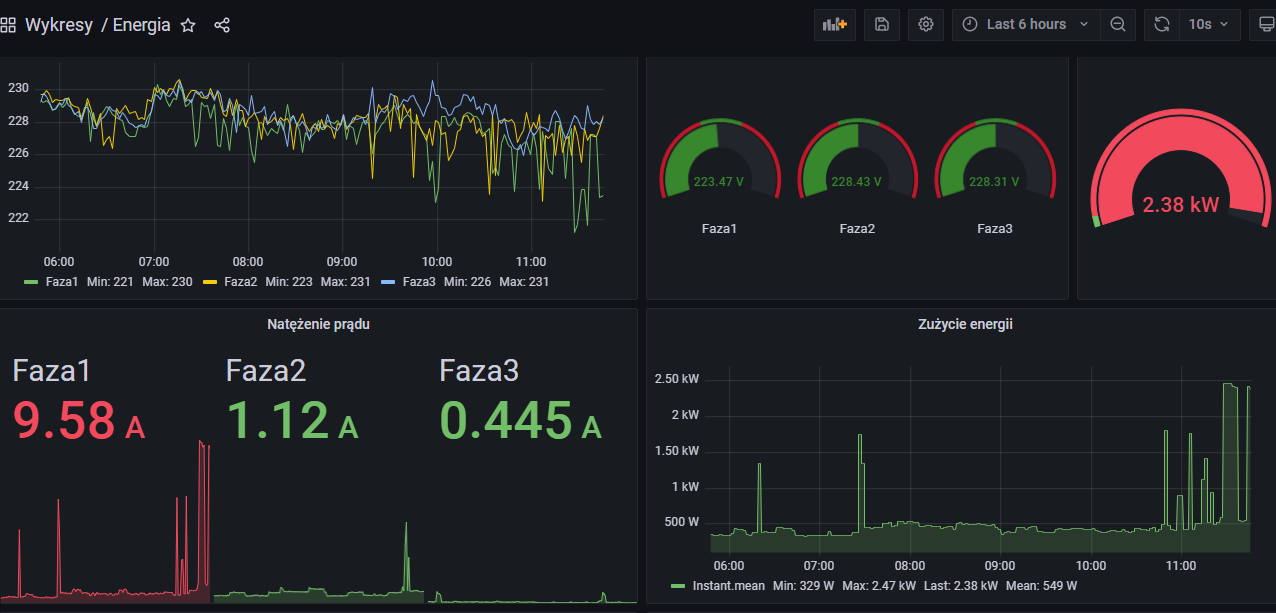

W zasadzie na tym screenie z Tasmoty co go @isom wrzucił to wygląda na to ,że Energia poszczególnych faz to już jest zsumowana , kwestia tylko Mocy , jakby potrzebna była łączna.

@pawell32 i jak udało Ci się odpalić ?

Do mnie właśnie dotarły 3 sztuki z ali i będę też próbował to uruchomić.

@daro1003 tak, ale tylko na razie jedna faza. Druga paczka leży na cle. Także mam na razie jeden PZEM i testuje z Tasmota i espeasy. Działa dobrze. Czekam na dwa pozostałe, musi działać razem.

Zamówiłem odrazu 3 sztuki więc mam wszystkie.

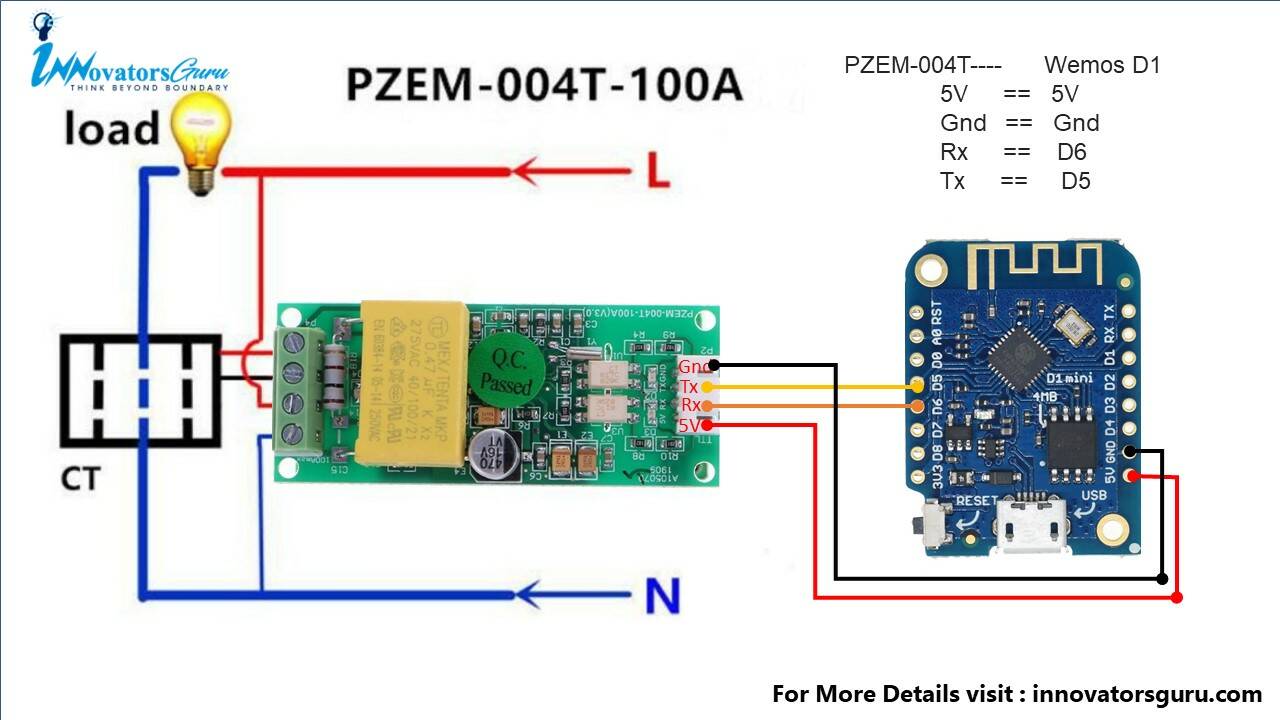

Spinam wg tego schematu:

@daro1003 w Tasmocie tak, w espeasy musi być gpio1 i 3.
