Dzień dobry,

Poszukuje pomocy,

posiadam w roletach moduły shelly 2.5., aby wszystko działo w jednej aplikacji postanowiłem ma podstawie filmu na YouTube skonfigurować silnik z bramy somfy dexxo 800 pro rts z shelly 1 (24V), ale patrząc na opis, nie mam pojęcia co do czego podłączyć. Czy ktoś na postawie zdjęć potrafi mi pomoc ?

Jestem zielony, proszę o wyrozumiałość...



https://ibb.co/PhRC658

https://ibb.co/2K3rJYp

https://ibb.co/mXCY067

https://www.youtube.com/watch?v=uHGPKw9tB2Q&ab_channel=SmartTube



Dziekuje,


Dodane : 21/09/2021 7:32 pm
isom
 isom
(@isom)
Wpisów: 5105
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@kamill175 zasilanie shelly pod zaciski 24dc tylko nie pomyl plusa z minusem a wyjście I i 0 z shelly do zacisków "START" . Czujnik stanu bramy musisz dołożyć własny


Dodane : 21/09/2021 7:46 pm
(@kamill175)
Wpisów: 3
Bywalec
Autor tematu


@isom Czy czujnik stanu bramy jest konieczny ? Czy po podłączeniu tak jak powyżej brama będzie działała tak jak sterowana z pilota ?

I ewentualnie jakie kupić, żebym mógł sobie sam, bez trudności to wszystko podłączyć ?


Dodane : 21/09/2021 7:59 pm
isom
 isom
(@isom)
Wpisów: 5105
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Czujnik nie jest konieczny , a brama będzie działała tak samo z czujnikiem jak i bez , tylko nie będziesz widział w jakim jest położeniu. Chcesz widzieć kup zwykły czujnik magnetyczny kontaktron do systemów alarmowych i jedną część bez kabelków przyklej do ruchomej części np uchwytu od ręcznego otwierania a tą część z kabelkami do prowadnicy . Przewody jeden do minusa w shelly drugi do SW i odpowiednia konfiguracja


Dodane : 21/09/2021 8:25 pm
(@kamill175)
Wpisów: 3
Bywalec
Autor tematu


Podłaczyłem tak jak w opisie powyżej i brama działa bez zarzutu. Dziękuje !

Jaki polecacie czujnik stanu bramy i do czego go wtedy podłaczyć i jak ustawić w aplikacji shelly ?


Dodane : 13/10/2021 12:25 pm
(@tomeccc)
Wpisów: 4
Świeżak


Czesc:)

Natrafilem właśnie na Twój wpis, bo wiąże się z tym samym zadaniem. Powiedz mi proszę czy podczas podłączania Shelly do swojego silnika zmieniałeś napięcie w Shelly na 12V? Oraz czy przy podłączaniu przewodów do zacisków start ma to znaczenie który przewód trafi do którego otworu? Z góry dziękuję za pomoc.


Dodane : 17/09/2023 1:54 pm
isom
 isom
(@isom)
Wpisów: 5105
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@tomeccc jak masz ten sam model sterownika bramy to zasilanie jest 24V , w shelly ma zostać ustawienie dla 230V/ 24-60V, jak przestawisz na 12V to spalisz shelly. Podłączenie do zasisków Start dowolne.


Dodane : 17/09/2023 2:39 pm
(@tomeccc)
Wpisów: 4
Świeżak


@isom


Dodane : 17/09/2023 3:21 pm
(@tomeccc)
Wpisów: 4
Świeżak

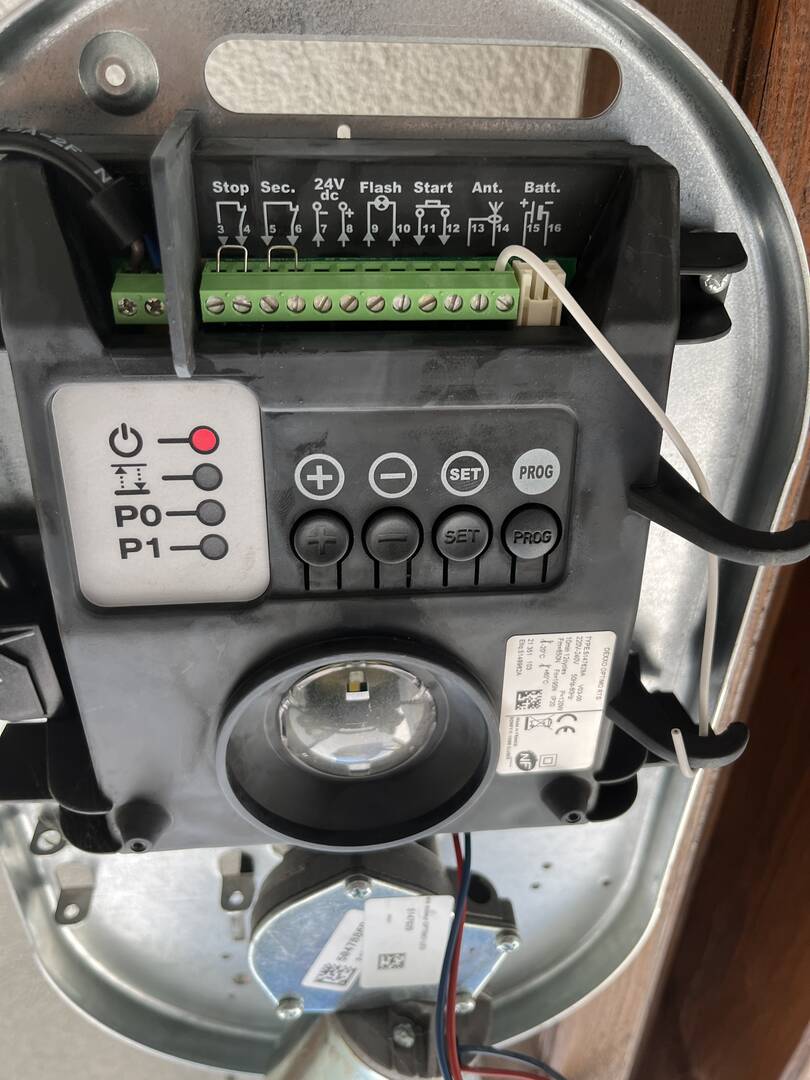

 Silnik mam taki, ale widzę, że jest bardzo podobny. Podłączyć wg  schematu, który podałeś dla kolegi wcześniej?

IMG 8757

Silnik mam taki, ale widzę, że jest bardzo podobny. Podłączyć tak, jak podałeś w instrukcji dla kolegi wcześniej?


Dodane : 17/09/2023 3:23 pm
isom
 isom
(@isom)
Wpisów: 5105
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


Dodane przez: @tomeccc

Podłączyć tak, jak podałeś w instrukcji dla kolegi wcześniej?

Tak, będzie Ok


Dodane : 17/09/2023 7:22 pm
(@tomeccc)
Wpisów: 4
Świeżak


@isom Dziękuję. Time off na 0,5 sekundy i włączony toggle switch tak?
