Czujnik natężenia oświetlenia - budowa

Daro1003
(@daro1003)
Ekspert Patron Strony Donator 2019, Donator 2K20, Donator 2K21

Witam

Kolega @isom zainspirował mnie w tym temacie czujnikiem natężenia oświetlenia którego prototyp w niedzielnej wolnej chwili chciałem zrobić.

Do pinu wemos D1 mini załadowałem T1 i podłączyłem polecony fotorezystor z równolegle dołączonym rezystorem 1K do masy (schemat z forbot).

Jak taki czujnik powinien zostać poprawnie wykonany aby działał jako czujnik natężenia oświetlenia ? Jakiego rezystora użyć i czy wogle potrzeba rezystor ?

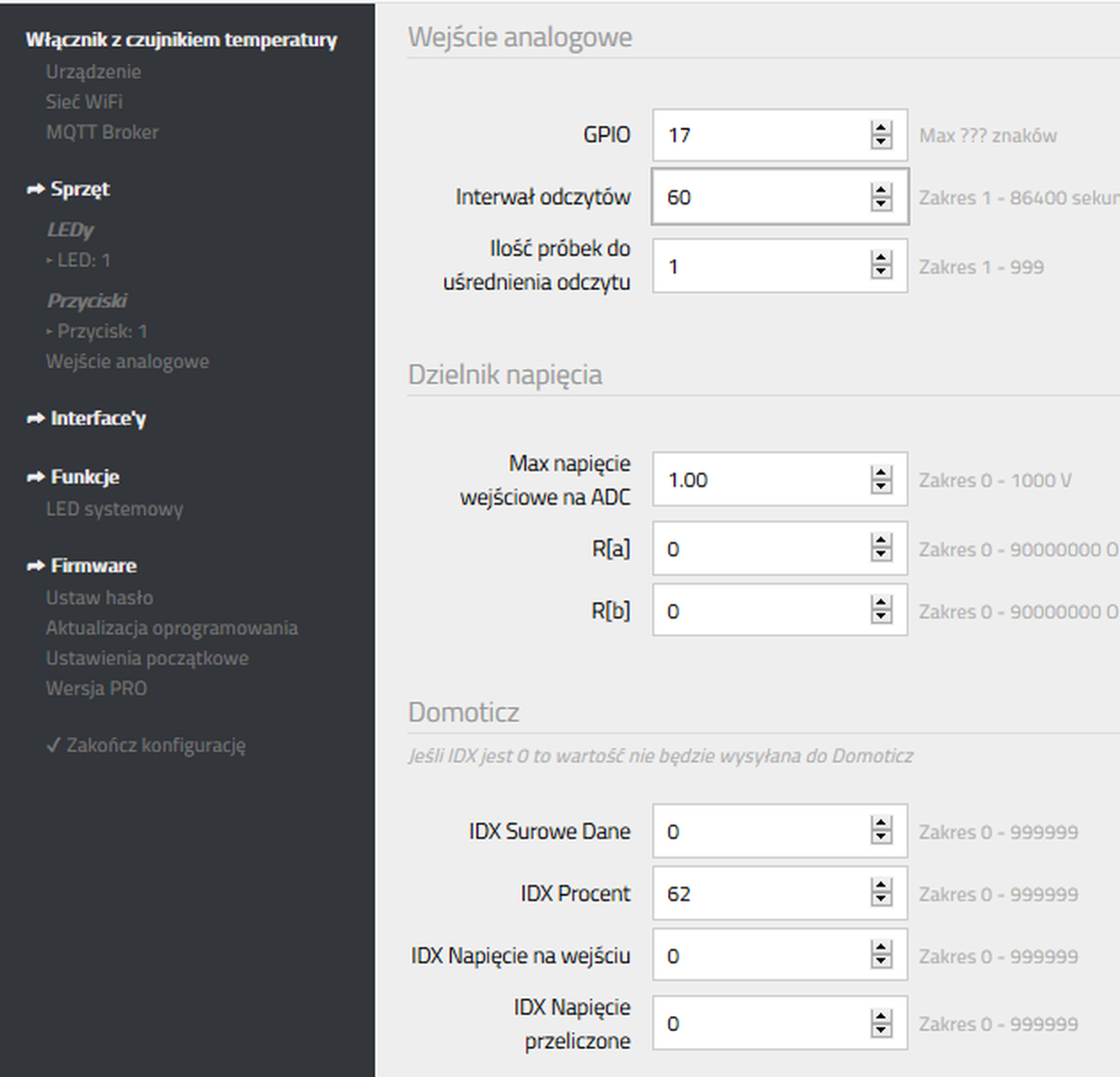

Oraz jak uzupełnić pola w AFE:

wejście analogowe

Interwał odczytów dałem na 5 sekund

Ilość próbek zostawiłem 1

Dzielnik napięcia - tutaj nie wiem jak to ogarnąć.

Domoticz IDX wiadomo jaki IDX podam tą wartość pokaże domoticz która rubryka jest odpowiednia do czujnika natężenia światłą aby móc ja wykorzystać później w automatyce do rolet ?

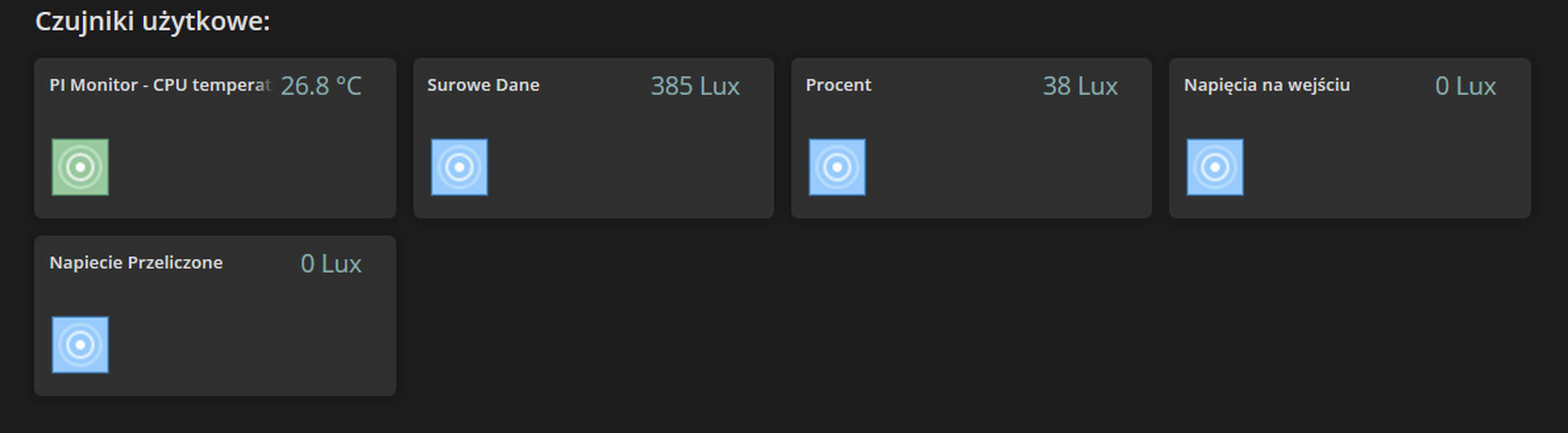

Jakieś odczyty mam:

Czujniki uzytkowe

więc jakiś sukces jest. Zmieniające się cyfry ale które jest zbliżone do lux ? Czy 1K to odpowiedni rezystor aby osiągnąć lux-y ? Zauważyłem że łatwo w tym momencie osiągnąć pełny zakres pomiarowy. Czy regulacje zakresu dokonuje wartością rezystora ? Czy w ustawieniach w AFE ?

Cytuj
Autor tematu Dodane : 07/03/2021 5:49 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@daro1003 rezystor możesz do testów zastąpić potencjometrem , tylko nie widzę aż takiej potrzeby no chyba że w nocy surowe dane będą miały wartość powyżej 10. Co do wyboru klocka w domoticz to od Ciebie zależy na jakich jednostkach chcesz pracować , mogą być surowe dane, tak samo jak procenty , kwestia skalowania

Nic nie musi być zbliżone do prawdziwych LUX , ustalasz że przy wartości np 700 jest duże słońce a przy 200 jest już małe nasłonecznienie i tyle.

OdpowiedzCytuj
Dodane : 07/03/2021 7:25 pm
Daro1003
(@daro1003)
Ekspert Patron Strony Donator 2019, Donator 2K20, Donator 2K21

@isom czyli raczej mam ok wszystko jednak z skalowaniem coś mam jeszcze nie tak bo zamknąć skalę to bez problemu 75% latarki telefonu już mi zamyka skalę i nie widać różnicy czy latarka jest zapalona na 75% czy na 100%  i myślę że nie wielkie nasłonecznienie mi skale zamknie.

1. Czy w rubrykach dzielnik napięcia coś ustawiam w moim przypadku ?

2. Za co odpowiadają rubryki: napięcie na wejściu i napięcie przeliczone ? Czy to normalny pomiar napięcie jesli tak w jakich przedziałach ??

OdpowiedzCytuj
Autor tematu Dodane : 07/03/2021 8:18 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2019, Donator 2K20

@daro1003 proponuję poczytać podstawy o dzielniku napięcia z fotorezystorem , jak to zrozumiesz będziesz wiedział jak wyskalować ten czujnik .

Co do AFE i ustawień , to czytałeś opis zrobiony przez @adrian

OdpowiedzCytuj
Dodane : 08/03/2021 7:03 am
Daro1003
(@daro1003)
Ekspert Patron Strony Donator 2019, Donator 2K20, Donator 2K21

@isom a to już pewnie przy kolejnej niedzieli.

 Nie sądziłem ze jest gdzieś zrobiony przez Adriana odpis do tego.

OdpowiedzCytuj
Autor tematu Dodane : 08/03/2021 7:33 am
