Problem [Rozwiązany] AFE Firmware T5 (DriveGate) i centralka Key CT-202

11 Wpisów
4 Użytkownicy
0 Likes
93 Wyświetleń
strzelba
(@strzelba)
Senior Donator 2K22 Donator 2K21
Autor tematu


Mam problem z

podłączeniem czujnika magnetycznego do sterownika DriveGate co bym nie robił w OH3 stan czujnika mam zawsze OPEN
Sprawdziłem czujnik, kabel co idzie do bramy - sprawne

Podłączenie wygląda tak:
2 i 7 - czujnik mag.
4 i 6 mostek
1 i SS (centralka)
2 i COM (centralka)
3 i 4 zasilanie z centralki

próbowałem skonfigurować (po sugestii lukas121) na styczniku S2 taki sam efekt

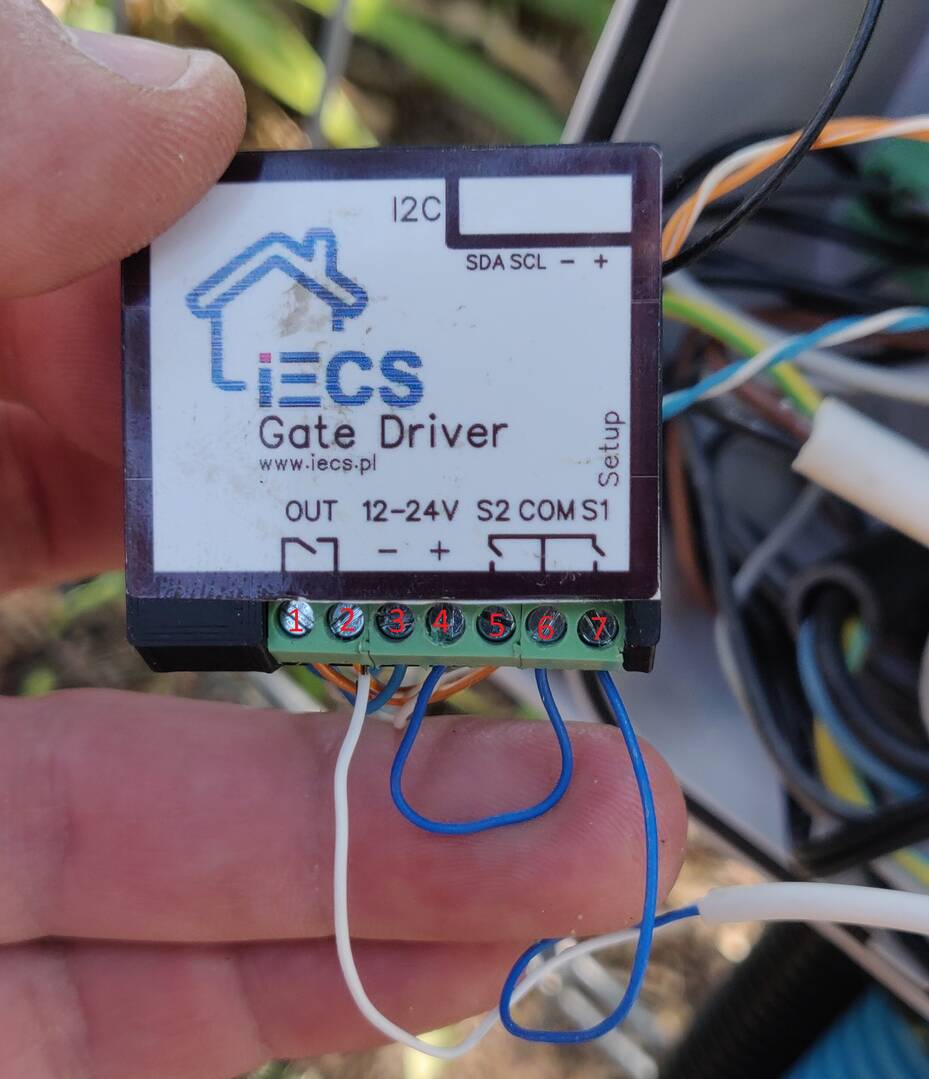

gate

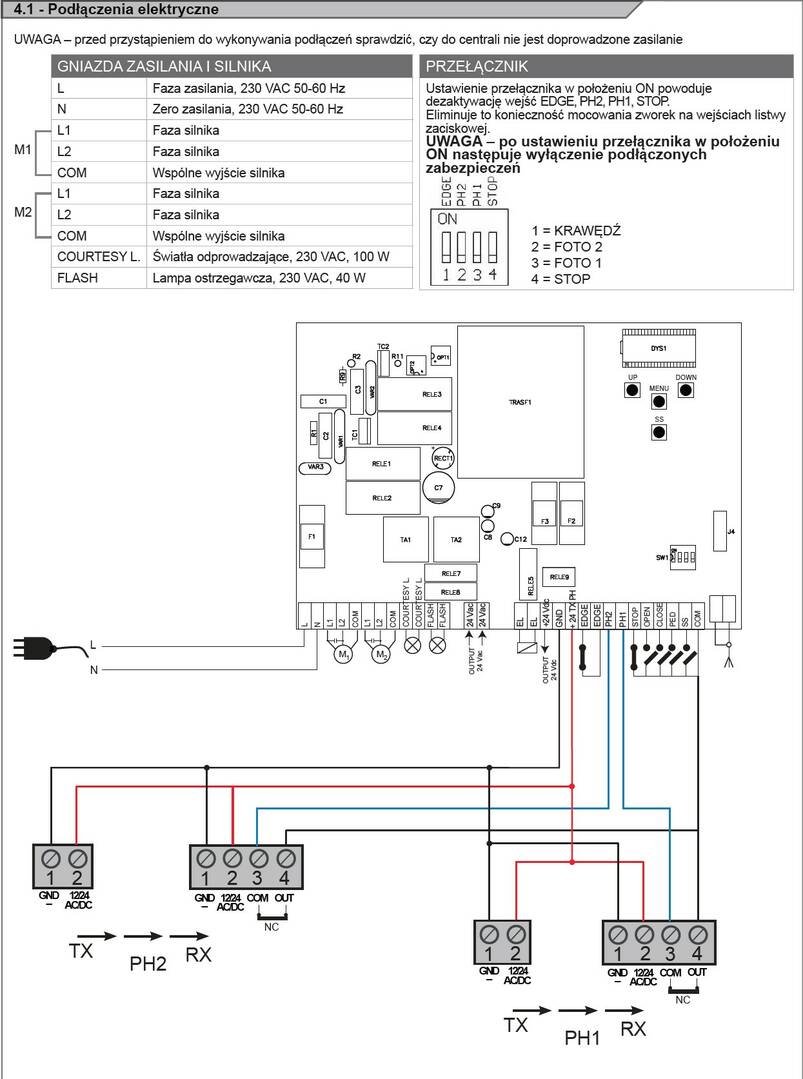

podlaczenie1

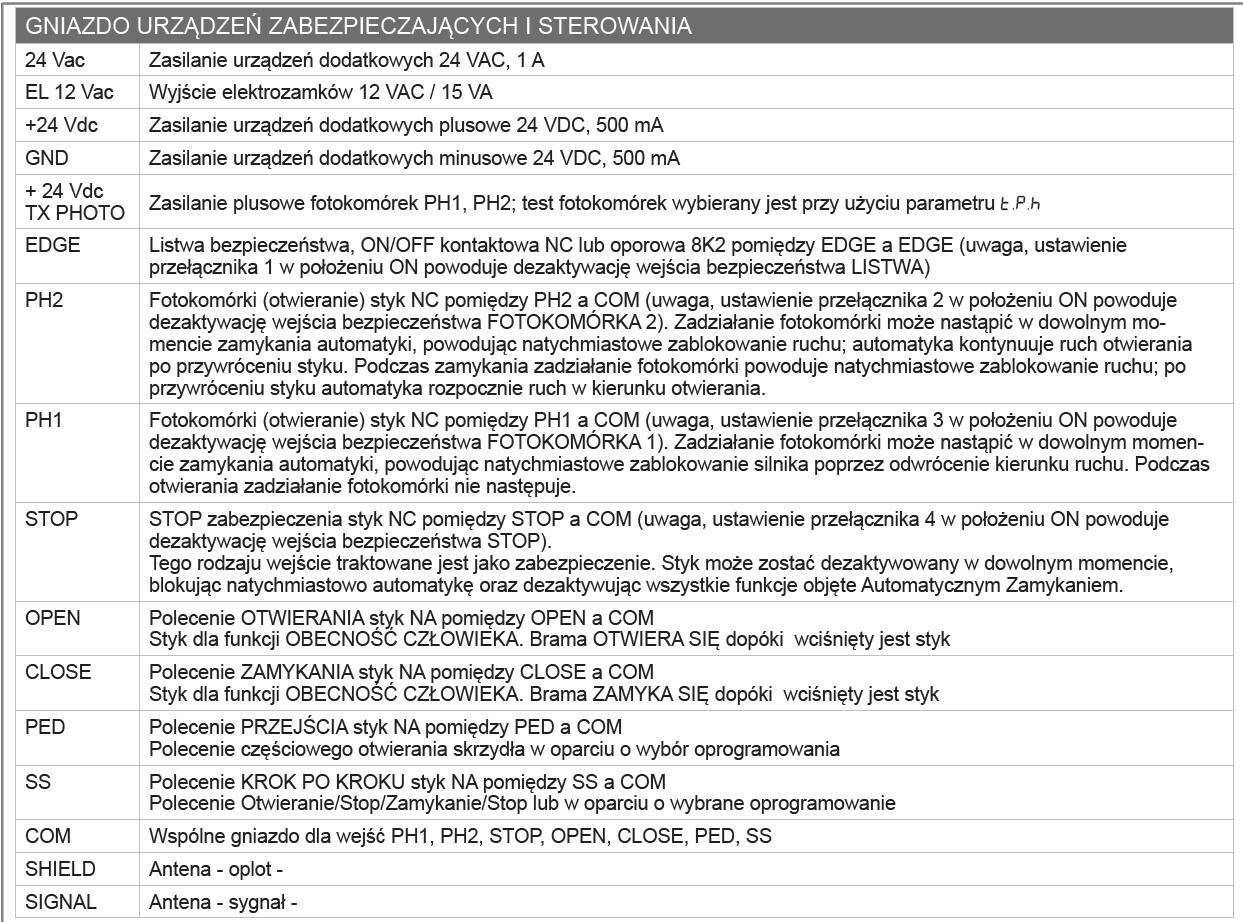

podlaczenie2

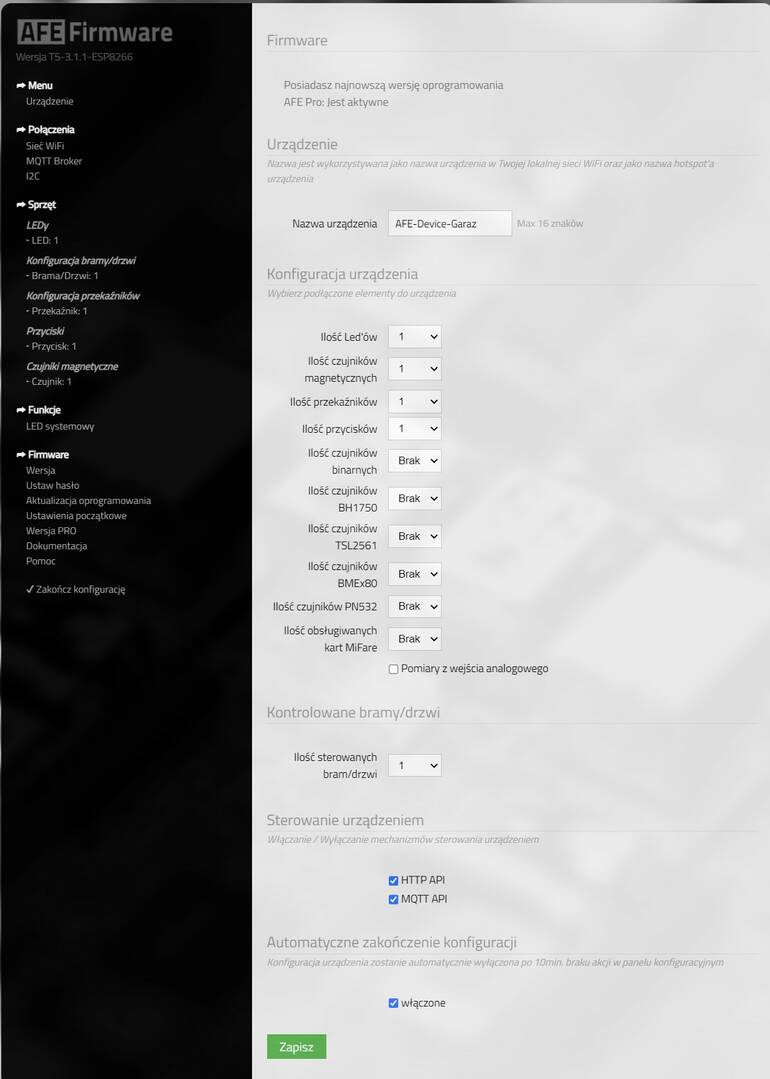

afe1

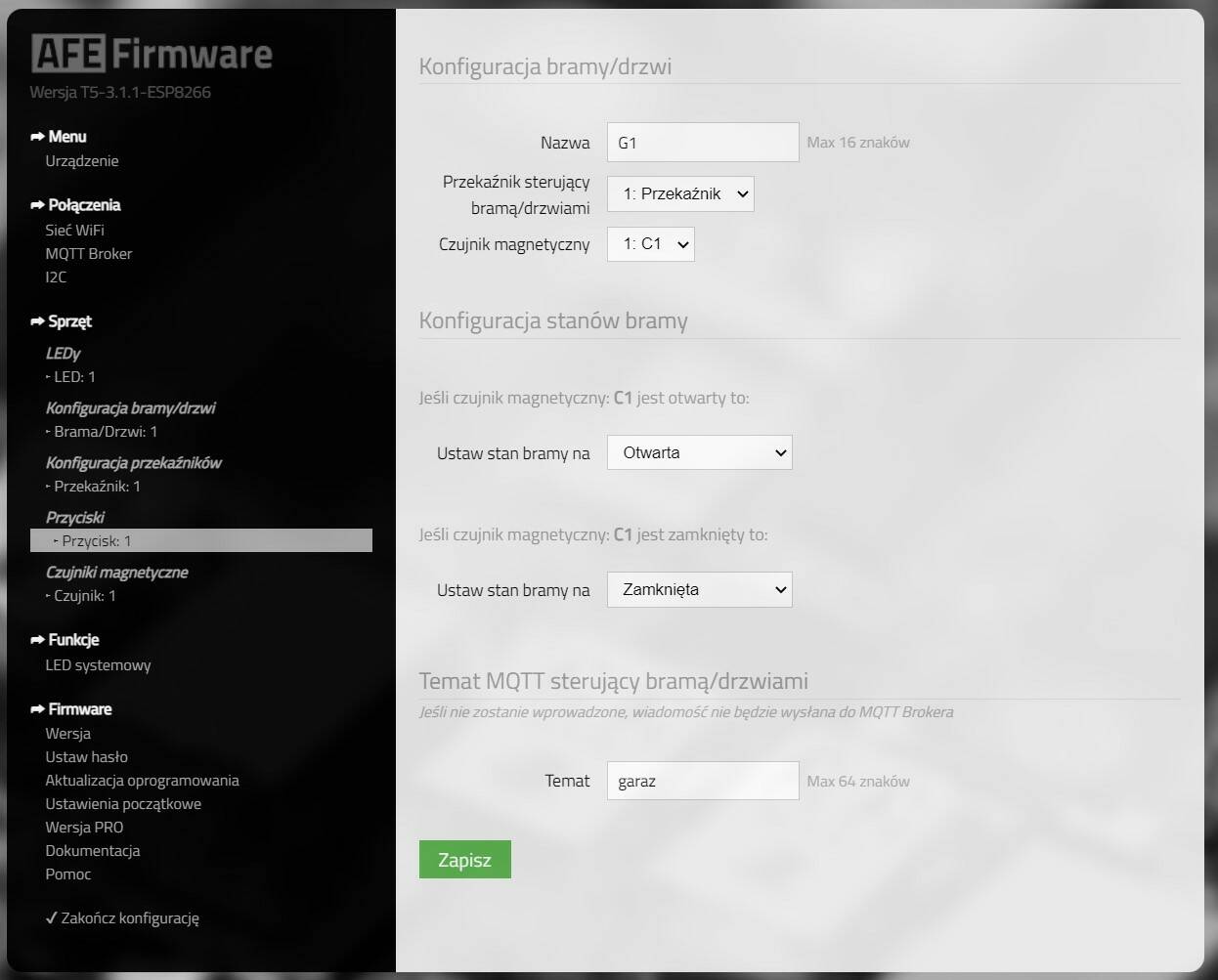

afe2

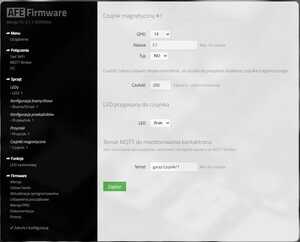

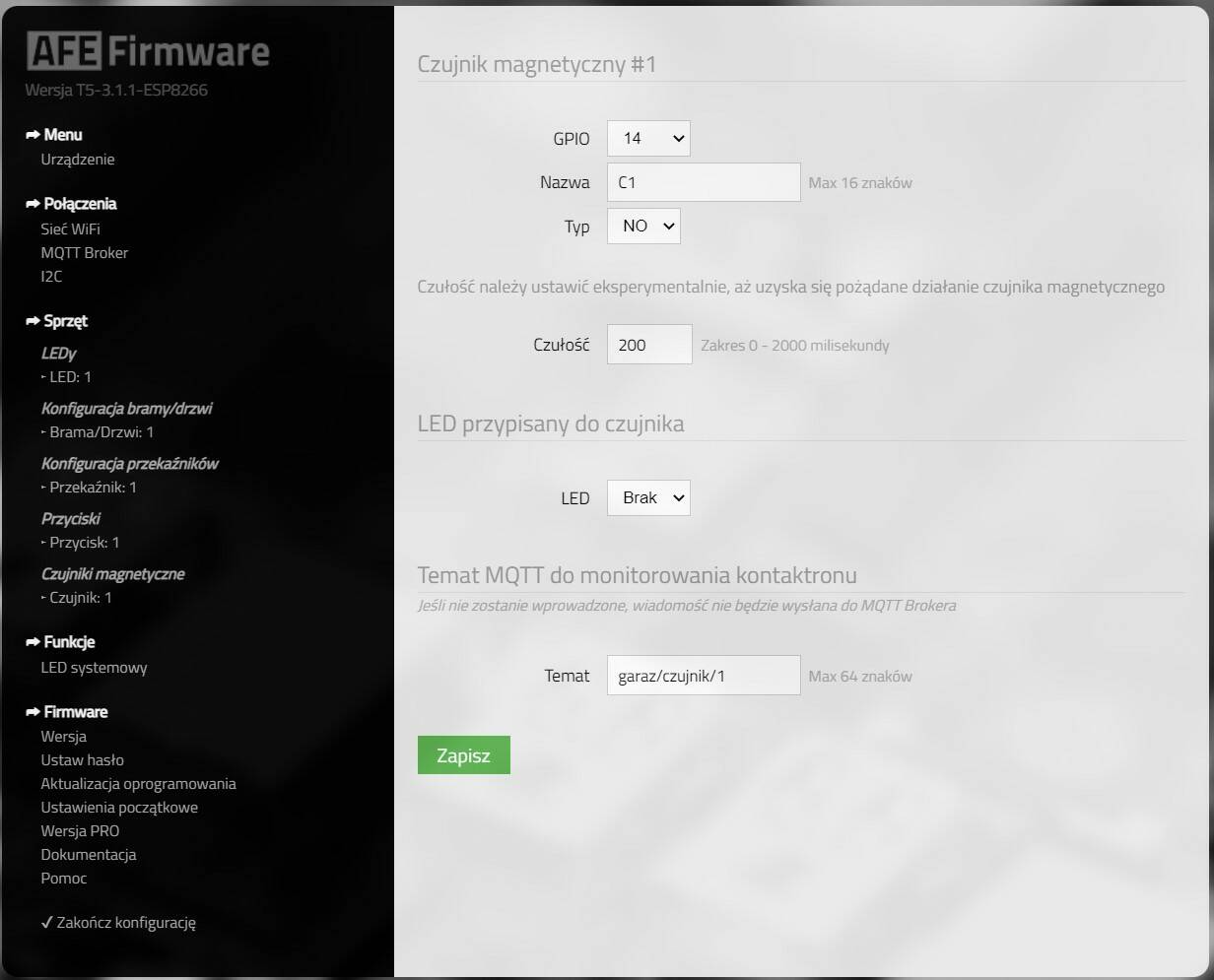

afe3

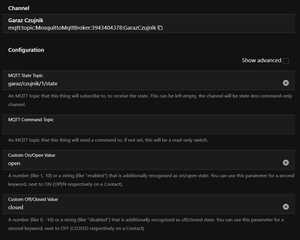

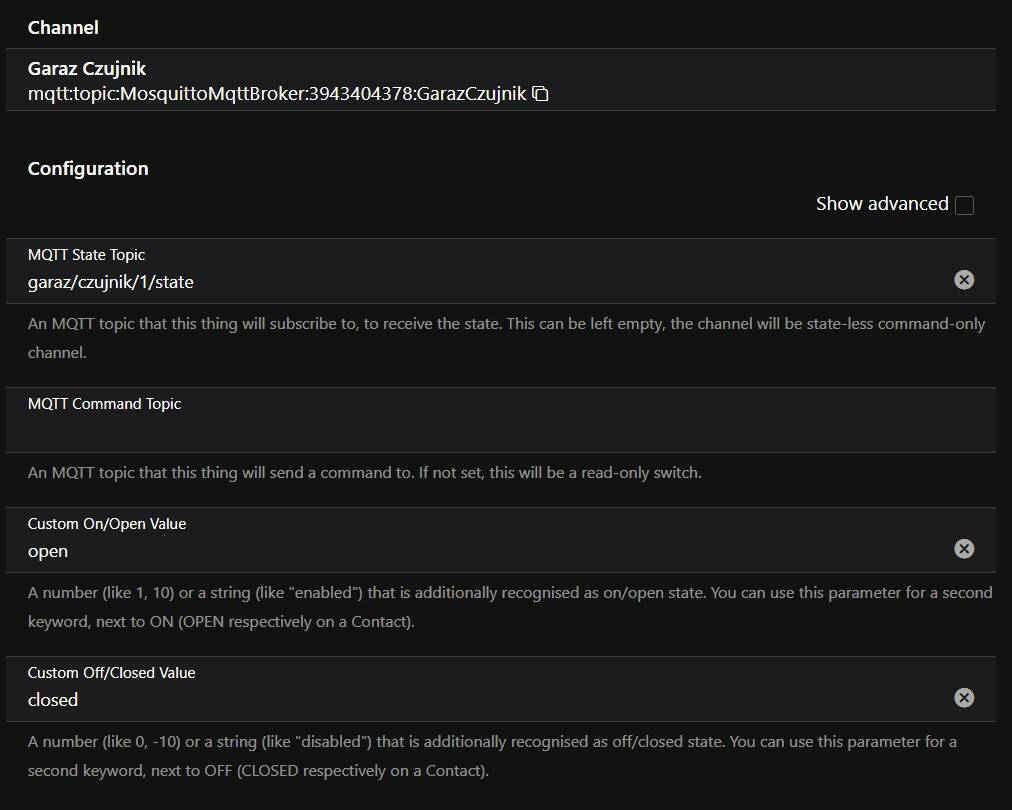

oh3

jakieś pomysły co robię złe


Dodane : 27/06/2022 4:55 pm
steel_rat
(@steel_rat)
Kierownik


Co prawda nie używam OH ale ja tam bym się przyjrzał tematom dla MQTT.  Widzę że masz w OH zdefiniowany temat "garaz/czujnik/1/state" a w afe jest już bez "state".


Dodane : 27/06/2022 8:24 pm
MiG41
(@marcingajda)
Geek


Z opisu wynika , że w DriveGate zaciski 2 - 4 - 6  są zmostkowane ,czyli zacisk m.n. COM ma potencjał + zasilania . Czy nie powinno być tak ,że COM ma potencjał GND , czyli zaciski 2 - 3 - 6 zmostkowane ? ( Nie wiem , nie miałem w rąku DriveGate , i nie patrzyłem na jego schemat , może tak powinno być...)


Dodane : 28/06/2022 5:31 am
lukas121
(@lukas121)
Kierownik Zasłużony dla Forum Donator 2K19


Nie znam OH, zainstaluj sobie mqtt fix i zobacz co wysyła sterownik. Upewnimy się czy to błąd konfiguracji czy coś z sterownikiem.

https://mqttfx.jensd.de/index.php/download

Com jest wspólnym pinem dla czujników i ma autodetekcje polaryzacji, możemy podać zasilanie jak i masę.


Dodane : 28/06/2022 6:27 am
strzelba
(@strzelba)
Senior Donator 2K22 Donator 2K21
Autor tematu


@lukas121 sprawdzę w chwili wolnej
ale powiedz podłączenie jest poprawne czy jak wcześniej zasugerował MIG41 jest cos nie tak


Dodane : 28/06/2022 6:33 am
lukas121
(@lukas121)
Kierownik Zasłużony dla Forum Donator 2K19


Jak podłączysz do com zasilanie to do wejść S podłączasz masę i odwrotnie, do com masę to do wejść S zasilanie.


Dodane : 28/06/2022 2:48 pm
strzelba
(@strzelba)
Senior Donator 2K22 Donator 2K21
Autor tematu


@lukas121 czyli jak mam to rozumieć dobrze jest to wszystko spięte bo już zgłupiałem


Dodane : 28/06/2022 3:36 pm
lukas121
(@lukas121)
Kierownik Zasłużony dla Forum Donator 2K19


Dobrze.


Dodane : 29/06/2022 4:27 pm
strzelba
(@strzelba)
Senior Donator 2K22 Donator 2K21
Autor tematu

Dodane przez: @lukas121

Dobrze.

No to nie wiem o co chodzi nie działa mi to jak jest tak podłączone czy brama zamknięta czy otwarta stan czujnika jest zawsze OPEN
udało mi się tak to po podłączać ze nie niby wszystko pięknie ale jak się okazało (stan przed otwarciem był ZAMKNIETA po otwarciu zmienił się na OTWARTA) po otwarciu nie dało się jej zamknąć
było to tak:
1 - SS
2 - czuj. mag. i mostek z 3
3 i 4 - zasilanie
4 - COM z centralki
4 i 6 - mostek
7 - czuj. mag.
i przy takim podłączeniu czujnik mag. działał prawidłowo lecz po otwarciu bramy nie dawało się jej zamknąć i jak sobie sprawdziłem to w centralce na COM jest stały +24 i może to jest problem, ale nie wiem jak to rozwiązać

@lukas121 jak ci wcześniej pisałem poprzedni driver co brałem od ciebie mam podłączony w podobny sposób jak opisałem wyżej z tym ze w tamtej bramie sterowanie otwarciem jest przez zwarcie masy (przycisk ścienny)

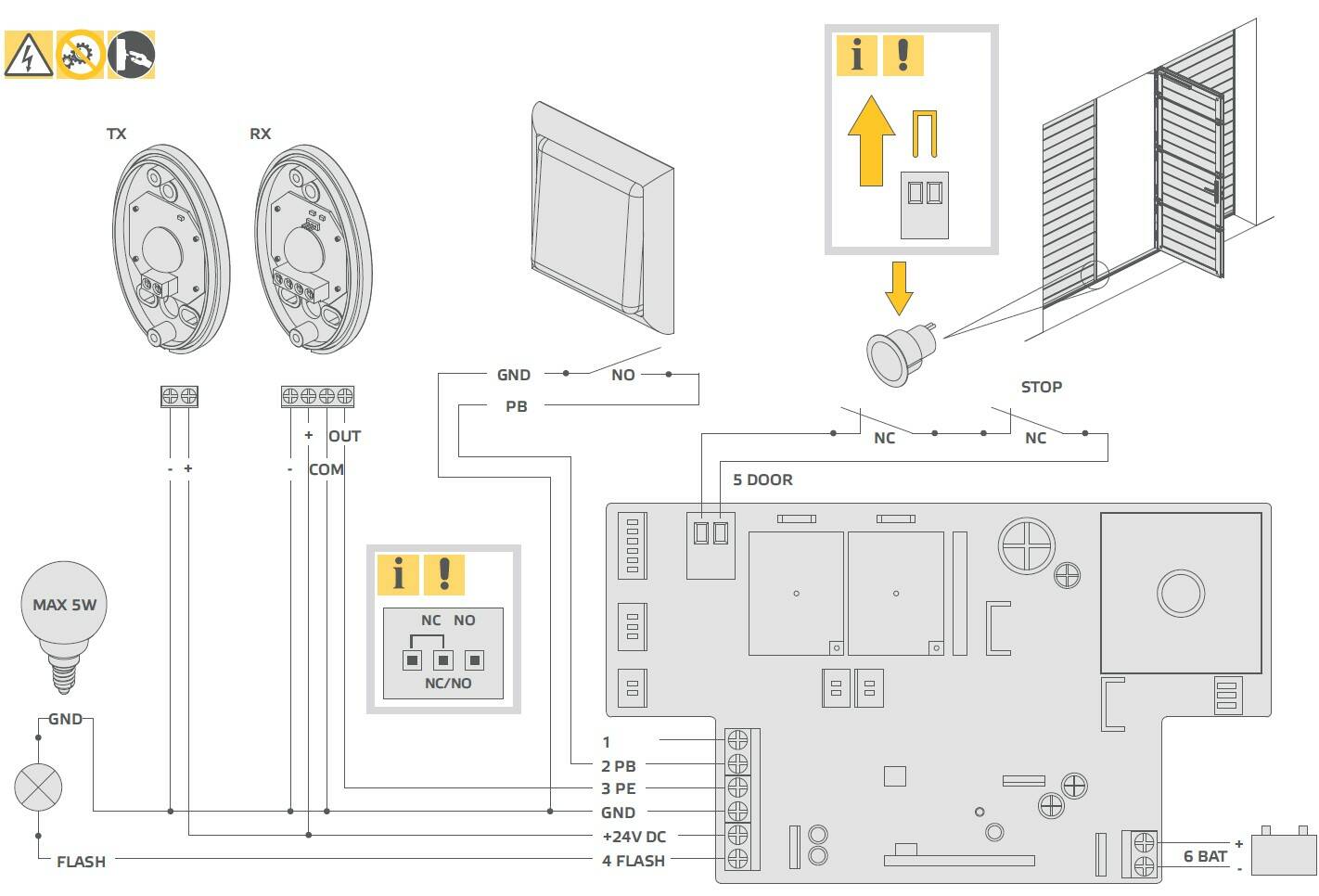

starcus

Dodane : 29/06/2022 8:17 pm
lukas121
(@lukas121)
Kierownik Zasłużony dla Forum Donator 2K19


Jeśli to schemat tej bramy to tak podłącz:

1 z com do pb automatu

2 z com do gnd automatu

mostkujesz piny 3,6 i podłączasz do gnd automatu

do pin 4 podłączasz zasilanie 24v z automatu i jedno wyprowadzenie z czujnika magnetycznego

drugie wyjście z czujnika magnetycznego podłączasz do pin 7 S1


Dodane : 30/06/2022 6:29 am
strzelba
(@strzelba)
Senior Donator 2K22 Donator 2K21
Autor tematu

Dodane przez: @lukas121

...

mostkujesz piny 3,6 i podłączasz do gnd automatu

do pin 4 podłączasz zasilanie 24v z automatu i jedno wyprowadzenie z czujnika magnetycznego

drugie wyjście z czujnika magnetycznego podłączasz do pin 7 S1

Dzięki to rozwiązało sprawę
