Czy mozecie wytlumaczyc mi cos i inni napewno to beda potrzebowac.

Czy kazde gpio moge uzyc jako do wlacznika , sensora , pir?

Czy kazde gpio moge uzyc do sensorow temperatury , wilgotnosci , i2c.?

Czy jakies gpio jesli chce uzyc do np wlacznika zeby zmienic jego stan to czy zawsze musze zlaczyc z GND?

Czy niektore gpio z 3,3v?

Czy czasami jest potrzebny rezystor przy wlacznikach , kontraktronach, pir?

Mysle ze to pomoze nie tylko mi





Dodane : 14/11/2018 2:07 am
(@krzysztofch)
Wpisów: 488
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


W yunshan chyba uszkodzilem optokupler. Jak sprawdzic czy jest uszkodzony. Wlaczylem w konfiguracji afe T5  gpio5 jako wlacznik.Tez probowalem ustawic jako kontraktron . Zwarlem gpio5 za optokuplerem z GND za optokuplerem i nie dziala. Tez zwieralem gpio5 za optokuplerem z GND i nie wiem czy cos zepsulem. Moze wczesniej zwarlem 5v z gpio5 za optokuplerem. Ale tego nie pamietam. Wydaje mi sie ,ze pomylilem sie ,gdzie jest 5v. Ale tego nie jestem pewny , czy tak zrobilem. Czy moglem w taki sposob uszkodzic optokupler?



Dodane : 14/11/2018 3:37 am
isom
 isom
(@isom)
Wpisów: 5319
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian

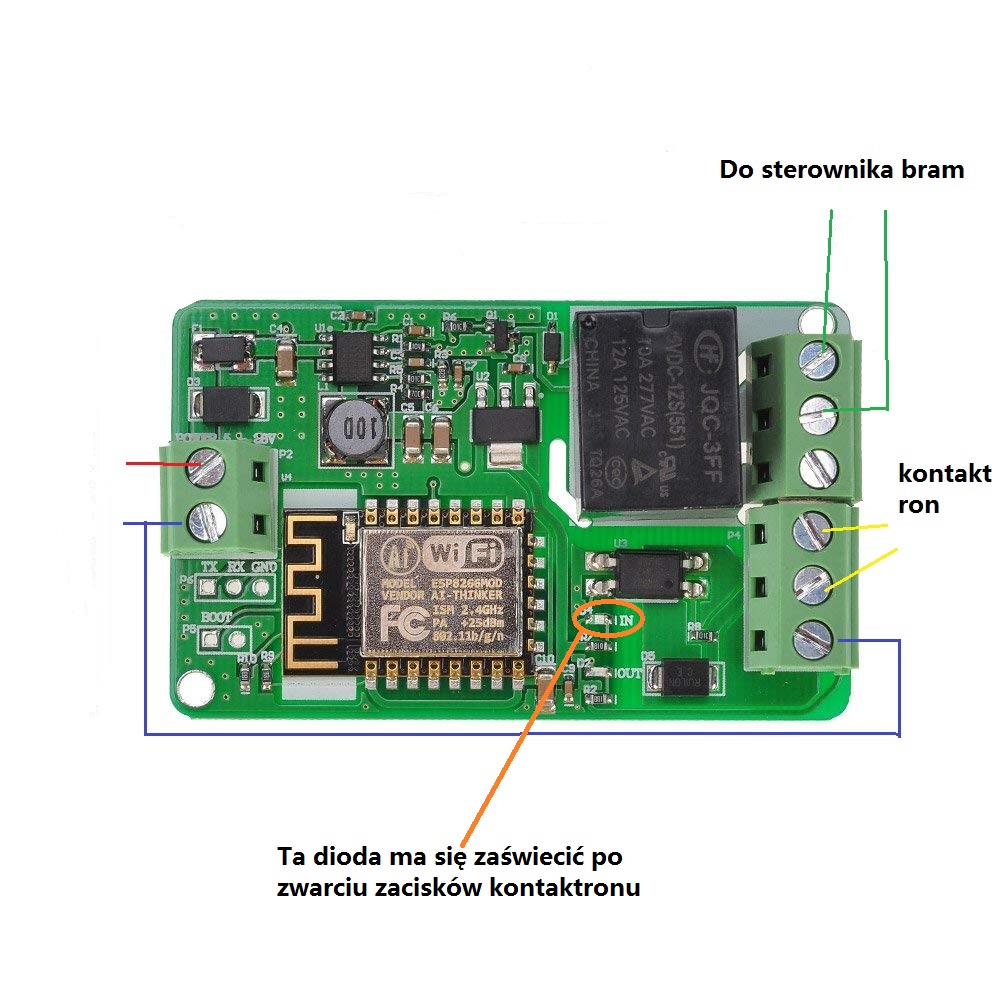

@krzysztofch połącz tak jak na foto i zobacz . Po zwarciu zacisków " kontaktron" powinna zaświecić się niebieska dioda na module.

Podłacz Yunshan
A co do twoich pytań to czytając to forum na większość z nich jest już opowiedz, ale tak odp na 1 brzmi Nie ,bo jak do GPIO 0 podłączysz włącznik bistabilny to może się tak stać że po zaniku zasilania i powrocie moduł wejdzie w tryb Flash i nie połączy się z serwerem.
Do obsługi I2C najlepiej używać dedykowane do tego GPIO 4 i 5 , ale jak ustawisz 4 i 14 to transmisja też będzie.
Rezystory podciągające należy stosować przy dłuższych przewodach od czujników , włączników



Dodane : 14/11/2018 11:23 am
Krzysztofch zareagował
(@krzysztofch)
Wpisów: 488
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Ok dzieki isom , o tym pierwszym gpio 0 to wiadomo bo to jest do wprowadzenia esp w stan konfiguracji itd.

A to tez dales mi schemat. Ja zwieralem za optokuplerem mase i gpio5. Tez zwieralem normalna mase GND z gpio5 i dioda niebieska nie blyknela. Natomiast uzylem innego gpio i tam raz blyknela niebieska dioda. Nie wiedzialem ze minus trzeba podlaczyc z GND za optokuplerem

wieczorem pobawie sie



Dodane : 14/11/2018 12:38 pm
isom
 isom
(@isom)
Wpisów: 5319
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian

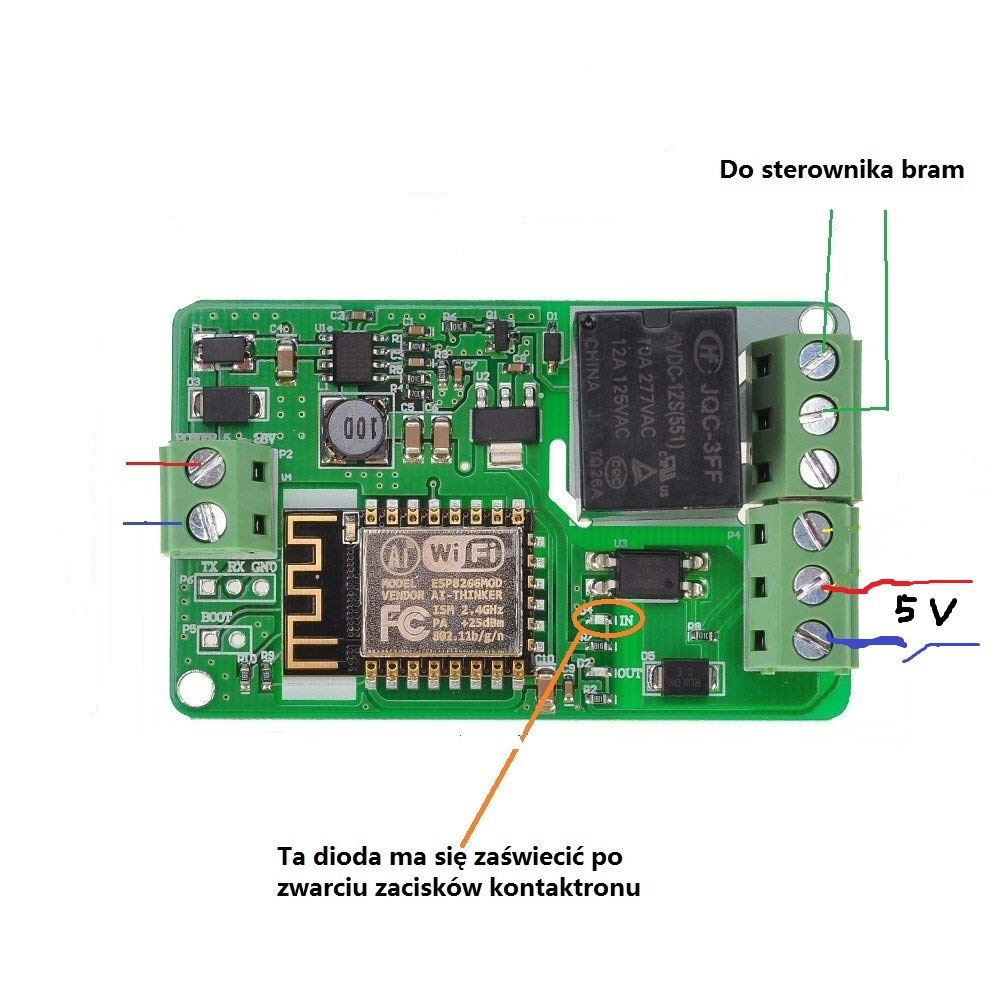

@krzysztofch użyłeś innego GPIO i błysnęła ci dioda na ESP a ma się zaświecić ta co na foto poniżej

Podłacz Yunshan

A masy trzeba połączyć bo inaczej dioda w transoptorze nie dostanie zasilania i nigdy GPIO 5 nie zostanie aktywowane.
Ogólnie to wejście można wykorzystać do podłączenia czujnków dających 5V na wyjściu i wtedy nie trzeba łączyć mas , tylko podłączasz tak jak na poniższym foto
Podłacz Yunshan


Dodane : 14/11/2018 2:54 pm
(@krzysztofch)
Wpisów: 488
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19
Autor tematu
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Hej isom. podlaczylem tak jak na twoim drugim rysunku i dziala ,nawet ta dioda o ktorej wspomniales.Ta dioda wynika ze dziala dla optokuplera.wczesniej wspominalem o mignieciu ale to mignela np po zwarciu kontraktronu niebieska dioda systemowa przy gpio 1 lub gpio3 .Tak ,ze bardzo dziekuje za pomoc.W pracu bojac sie ze uwalilem optokupler na wszelki wypadek zamowilem drugi .Bedzie do jakis testow.



Dodane : 15/11/2018 12:45 am
 pucu
(@pucu)
Wpisów: 26
Praktykant Donator 2K18
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


podepnę się pod temat 🙂

zaistalowałem AFET5 na Yunshan i teoretycznie poustawiałem wszystko jak należy w AFE i nie działa...

proszę o odpowiedzi:

1. pod jakim gpio ustawić przełącznik ? ( ustawiłem pod 04)

2. pod jakim gpio ustawić przycisk ? ( ustawiłem pod 01, 03, 05 ; pod żadnym jak zwierałem GND nie zadziałał przekaźnik )

3. pod jakim gpio ustawić DHT21  i skąd wziąć napięcie ?

4. pod jakim gpio ustawić kontaktrony ?

5. Czy da się to ustawić w takiej konfiguracji żeby mieć : 1 przycisk, 2 kontaktrony, czujnik DHT21

6. czy kombinować dalej i do powyższego dorzucić jeszcze elektrozaczep z furtki czy lepiej na osobnym sterowniku ?



z góry dzięki za odpowiedzi 🙂



ps. diodę ustawiłem pod gpio02 i działa 😀



Dodane : 01/01/2019 2:53 pm
isom
 isom
(@isom)
Wpisów: 5319
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Przekaźnik do obsługi bramy - GPIO 4

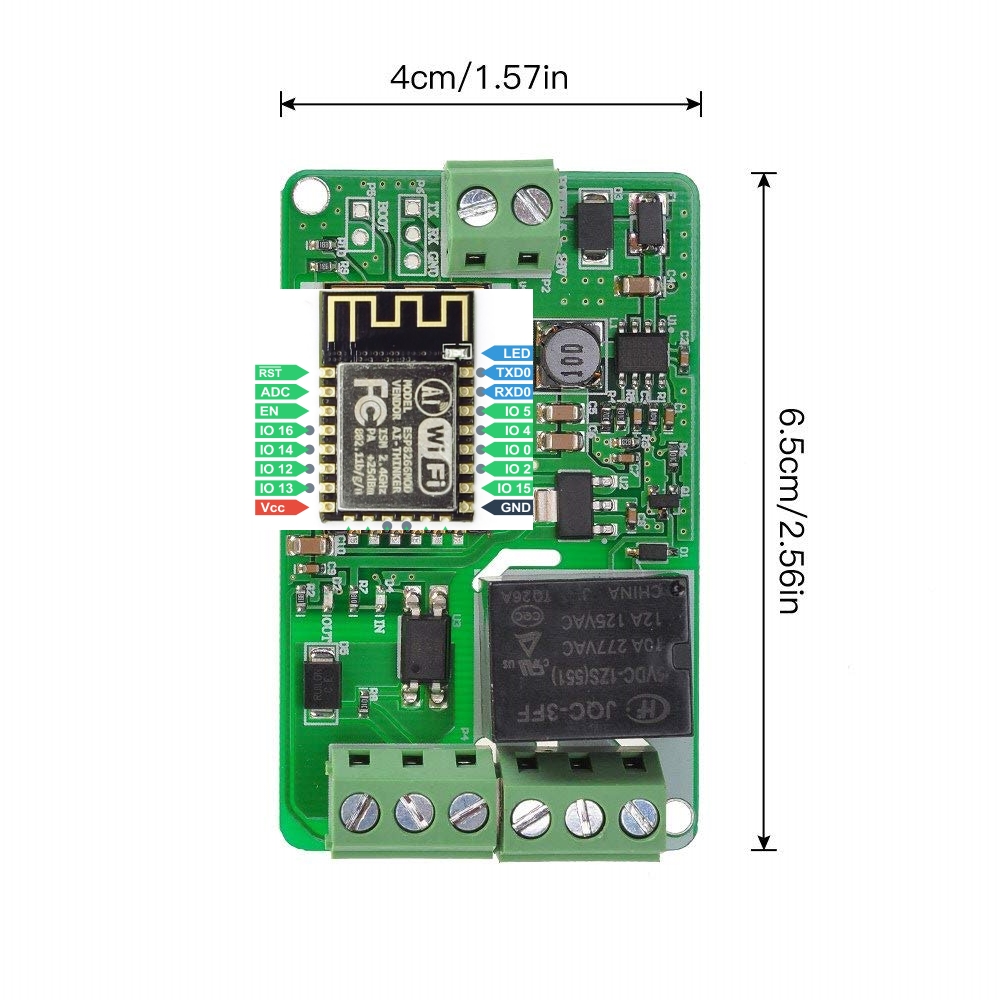

Czujnik otwarcia - kontaktron - GPIO 5 ( Patrz zdjęcie jak połączyć  4 posty wcześniej)

Przycisk możesz zrobić żeby było łatwo na GPIO 1- TX

Czujnik DHT możesz dać na RX - GPIO 3 ( pamiętaj o rezystorze 4,7k między RX a 5 V

5V masz na listwie pierwszy zacisk za stykami przekaźnika z tego możesz zasilić DHT

Żeby zrobić drugi kontaktron musisz się podlutować pod ESP 8266 .

Nie da się jak na razie zrobić na tym sofcie obsługi bramy i furtki ( albo jedno albo drugie ) ale Adrian obiecał mi kiedyś że doda obsługę drugiego przekaźnika.



Dodane : 01/01/2019 5:30 pm
 pucu
(@pucu)
Wpisów: 26
Praktykant Donator 2K18
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Ok. Nie działa może mam złe napięcie na zasilaniu jak mierze miernikiem mam 10 dc , może powinno się go podłączyć pod ac230v?





Dodane : 01/01/2019 8:35 pm
isom
 isom
(@isom)
Wpisów: 5319
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Absolutnie nie wolno podłączać pod 230V , tam nie ma przetwornicy , jest tylko stabilizator.

Co nie działa ? moduł nie daje oznak życia ? Opisz co robisz i czy daje się konfigurować

Jak byś nie konfigurował to wejście na czujnik ( rysunek ) powinno zaświecić niebieskiego LED i to nie tego na ESP .



Dodane : 01/01/2019 8:43 pm
lukas121
(@lukas121)
Wpisów: 543
Ekspert Zasłużony dla Forum Donator 2K19
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


Jak chcesz zastosować to to sterowania bramą to weź zasilanie z orginalnego sterownika, przeważnie jest tam zasilanie 24V DC które możesz wykożystać. Napisz jakiej firmy masz sterownik to coś podpowiem.



Dodane : 01/01/2019 9:31 pm
adrian
(@adrian)
Wpisów: 4083
Szefu Admin Zasłużony dla Forum, Patron Strony
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


ja to polecem do bramy @lukas121 urządzonko - działa u mnie idealnie 😉



Dodane : 01/01/2019 9:34 pm
isom
 isom
(@isom)
Wpisów: 5319
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


@lukas121 masz jedną sztukę tego Twojego modułu na zbyciu ?



Dodane : 01/01/2019 9:40 pm
 pucu
(@pucu)
Wpisów: 26
Praktykant Donator 2K18
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


@adrian heh co to jest urządzonko ?? 🙂

wiecie co rozwaliłem wszystko, wlutowałem 4,7k :D, poskładałem na nowo, niby tak samo,

ustawiłem wsio wg instrukcji @isom no i ZADZIAŁAŁO 😀 ale jestem szczęśliwy

teraz rozpoczynam nockę z próbą wpięcia tego do openhab oczywiście przez paperui ... oj jutro będe w pracy spał no ale nic, trzeba się bawić 🙂



Dodane : 01/01/2019 9:41 pm
adrian
(@adrian)
Wpisów: 4083
Szefu Admin Zasłużony dla Forum, Patron Strony
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian

Dodane przez: pucu

@adrian heh co to jest urządzonko ?? 🙂

Tutaj o nim "gadam" od 35sek

https://youtu.be/M6xa71GIU6U?t=35



Dodane : 01/01/2019 9:44 pm
(@muchac35)
Wpisów: 512
Ekspert
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


wgrałem do yunshan espeasy steruję przekaźnikiem tym co jest oryginalny

do których gpio mogę podłączyć jeszcze dodatkowe przekaźniki? na allegro są np 2 kanałowe moduły przekaźników czy właśnie to by było ok?

https://allegro.pl/oferta/modul-przekaznika-x2-do-arduino-6671172732

i jeszce takie pytanie bo nie rozumie: Gdy wyślemy komendę np http://192.168.2.190/control?cmd=GPIO,12,1 pojawia nam się na GPIO12 napięcie 3,3V a jak to jest gdy na gpio12 podłączymy kontrakton wtedy zwieramy gpio12 do masy i gdyby było napięcie w tym czasie na gpio12 to by było zwarcie i spalił by się esp?



Dodane : 22/11/2019 11:18 pm
isom
 isom
(@isom)
Wpisów: 5319
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


@muchac35 ten będzie lepszy bo nie potrzebujesz tranzystora do odwrócenia logiki https://allegro.pl/oferta/przekaznik-2-kanalowy-wysoki-niski-h-l-5v-arduino-8338218793

Gpio wybierz sobie wolne z lewej strony

gpio Yunshan
Jak wysyłasz komendę , która ustawia GPIO w stan wysoki to takie GPIO pracuje jako OUT , przy kontaktronie GPIO pracuje jako IN i tylko analizuje sygnał , który na niego podasz


Dodane : 23/11/2019 2:30 pm
muchac35 zareagował
(@muchac35)
Wpisów: 512
Ekspert
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


@isom

Dziękuję wiele się dzięki Tobie nauczyłem

Przy tym module przekaźnika w opisie jest że zasilanie cewki 5V - to potrzeba jeszcze dodatkowo dodatkowy zasilacz podłączyć pod jego złącza DC+ i DC- a na in1 i in2 podłączyć już bezpośrednio np GPIO 12 i 13?



Dodane : 23/11/2019 7:02 pm
isom
 isom
(@isom)
Wpisów: 5319
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Translate
English
Spanish
French
German
Italian
Portuguese
Russian
Chinese
Japanese
Korean
Arabic
Hindi
Dutch
Polish
Turkish
Vietnamese
Thai
Swedish
Danish
Finnish
Norwegian
Czech
Hungarian
Romanian
Greek
Hebrew
Indonesian
Malay
Ukrainian
Bulgarian
Croatian
Slovak
Slovenian
Serbian
Lithuanian
Latvian
Estonian


@muchac35 przy jednym module z 2 przekaźnikami , dodatkowy zasilacz nie jest potrzebny , masz wyprowadzone 5V  na listwie zaraz za stykami oryginalnego przekaźnika a przy tym module przekaźnikowym GPIO łączysz bezpośrednio do IN1,2 , a jak przekaźniki będą działać odwrotnie niż komendy to zamieniasz zworki L/H



Dodane : 23/11/2019 10:18 pm
muchac35 zareagował
Udostępnij:
