Wgranie supla do Sonoff

@daro1003 do sonoff basic nie wystarczy wgrać odpowiedni soft, żeby uzyskać przekaźnik bez potencjału ( napięcia 230V na wyjściu) i mam nadzieję, że zapoznałeś się z procedurą przecinania ścieżek na płytce drukowanej, bo jeżeli nie, to istnieje duże prawdopodobieństwo, że uwalisz sobie sterownik bramy , do której zapewne chcesz tego sonoffa podłączać.

Co do wersji softu i gdzie co podłączyć, to wszystkie softy supli w swoich plikach zawierają taki jeden pliczek tekstowy readme.txt i tam wszystko jest opisane , gdzie czujnik temp, kontaktron itd.

Na twoje potrzeby trzeba wgrać soft, który będzie się nazywał  sonoff-gate, lub Multiboard gdzie wybierasz najpierw moduł i potem co ma robić- jak sterować przekaźnikiem.

Nie odwodzę cię od pomysłu, ale zastanów się czy nie lepiej kupić sobie taki moduł

https://pl.aliexpress.com/item/ESP8266-220V-10A-DC-7-30V-Network-Relay-WIFI-Module-GM/32740623994.html?spm=a2g17

Będziesz miał pole do popisu z wgraniem np Multiboard i bezpiecznie podłączysz to sobie do sterownika bramy.

Witam

Dzięki isom za poważne podejście do mojego tematu.

1. Niestety nie zapoznałem się z tematem przecięcia ścieżki - nie natrafiłem na taki temat.

2. Zakupiłem również moduł sonof wifi który ma już wgrany soft jaki potrzebuję czyli przekaźnik bez potencjału, kontaktorn - styk pozycji bramy podłączony w napędzie Nice do SCA przez przekaźnik oraz czujnik temp. Podłączony do bramy wszystko działa poprawnie. Razem z nim zakupiłem tańszą podstawową wersję z myślą iż dzięki opisą na forum wgram odpowiedni soft samemu i podłączę sobie to innej bramy.

3. Skąd moge pobrać sonoff-gate lub Multiboard ?

4. Myślałem że uda się zgrać z tego modułu który mi już działa soft i wgrywać do kolejnych ale wg opisu podobno to nie zadziała.

5. Moduł który mi podesłałeś na ali też działa pod aplikacje supla ? I też obsługuje czujki DS18B20 oraz ma możliwość podłączenia krańcówki ?

Ad3. Firmware do pobrania - moduł bramowy

Spasuje do sonoff ? czy tylko do modułu który podesłał kolega na ali ??

Wszystkie te pliczki wgrywam ??

zawsze kombinację dwóch w zależności, która wersję wybierze się na podstawie readme.txt

• gate_module_esp01_ds_eagle.flash.bin
• gate_module_esp01_ds_eagle.irom0text.bin

@daro1003 soft Multiboard i jeszcze dwa , które mogą się przydać w przyszłości pobierzesz sobie z

https://github.com/Espablo/SUPLA_Firmware

Moduł z aliex będzie działał z suplą i nie tylko z nią, a jest lepszy bo ma izolowane wejście na kontaktron , gotowy przekaźnik do sterowania bramą , możliwość dołożenia ręcznego przycisku do otwierania tej bramy , wybrany czujnik temp lub temp+ wilgot. Czyli albo DS18B20 , albo DHT 11 - 22 .

Softu sonoff- gate nie używam, bo uważam, że to zły pomysł, więc nie będę podawał gdzie go znaleźć.

Dzięki kolego Isom moduł zakupię ponieważ cena przyzwoita. Jak przyjdzie zwrócę się na pewno o pomoc w graniu softu i dalszej części jego opanowania. Jaki programator jeszcze do niego potrzebuję ten sam co do sonoff ?

Na chwilę obecna będę chciał wykorzystać jeszcze sonoff który mam zakupiony więc muszę opanować i ten temat. Zamówiłem do niego programator na allegro więc w tygodniu będę walczył i na pewno prosił o instrukcje. Na obecną chwilę dzięki kolego adrian za podpowiedzi.

Możecie koledzy podrzucić link do tematu z przecinaniem ścieżki w sonof bo jakoś nie mogę namierzyć.

Jeżeli zamówiłeś programator , który będzie działał z sonoff to z tym modułem Yunshan z ali też będzie działał.

O przecinaniu ścieżek dowiesz się nawet na tym forum

  https://www.smartnydom.pl/forum/firmware-do-przelacznika-sonoff/afe-firmware-brama/paged/2/

Ad1 inCan soft do modułów takich jak wemos d1 mini - obsługa dwóch przekaźników , dwóch przycisków i dwóch czujników NO, NC  , czujnik temp DS18B20 lub DHT11-22 stosowany do obsługi np rolet

Ad2 InCan Easy soft podobny do pierwszego z tym że można wgrać do każdego modułu i dowolnie ustawić GPIO czyli wybrać co chcemy.

Ad3 soft multi , gotowe wsady do sonoff, (Yunshan - ten z ali), wemos i wiele innych przy pierwszym połaczeniu trzeba wybrać moduł i połaczyć się jeszcze raz żeby skonfigurować. Obsługa czujnków temp jak w pierwszym przypadku.

Do sonnoffa możesz wgrac multi i też będzie obsługa bramy

Do wgrania softu do dowolnego modułu oprócz wemos polecam Flash Download Tool v1.2

Nie wiem jaki sobie pobrałeś ale ten jest moim zdaniem najbardziej stabilny i wgrywa bez błędów.

Oprócz programatora , wczesniej wspomnianego programu FDT v1,2, zasilacza 7- 30 V może być 12V i szczerych chęci nic więcej nie potrzeba do wgrania softu do Yunshan.

Pobrałem ten z instrukcji wgrania Supla do Sonoff: https://github.com/nodemcu/nodemcu-flasher .

Jest tam wyjaśnione co krok po kroku robić. Czy zadziała z tym modułem czy szukać ten co polecasz: Flash Download Tool v1.2

Do Yunshan wgrasz bez problemu , do sonoff zależy jaką masz wersję sonoff , musisz przeczytać co masz na płytce jaka wersja jeżeli TH 1,1 to lepiej ściągnij sobie FD Toola v1.2, a jak będziesz miał problemy to napiszę poradnik krok po kroku jak to wgrać za pomocą FDT v1.2

Znalazłem tutaj: https://www.espressif.com/en/support/download/other-tools ale wersja 3.6.5 ;/

Udało się dopaść wersję 1.2 ale widzę że to skomplikowane...

Może kolego @isom zanim przyjdzie moduł znalazłbyś czas żeby skrobać jakąś instrukcję ?

Tu masz 1,2   http://bbs.espressif.com/download/file.php?id=385

Napiszę taką instrukcję jak Adrian , krok po kroku z obrazkami 🙂

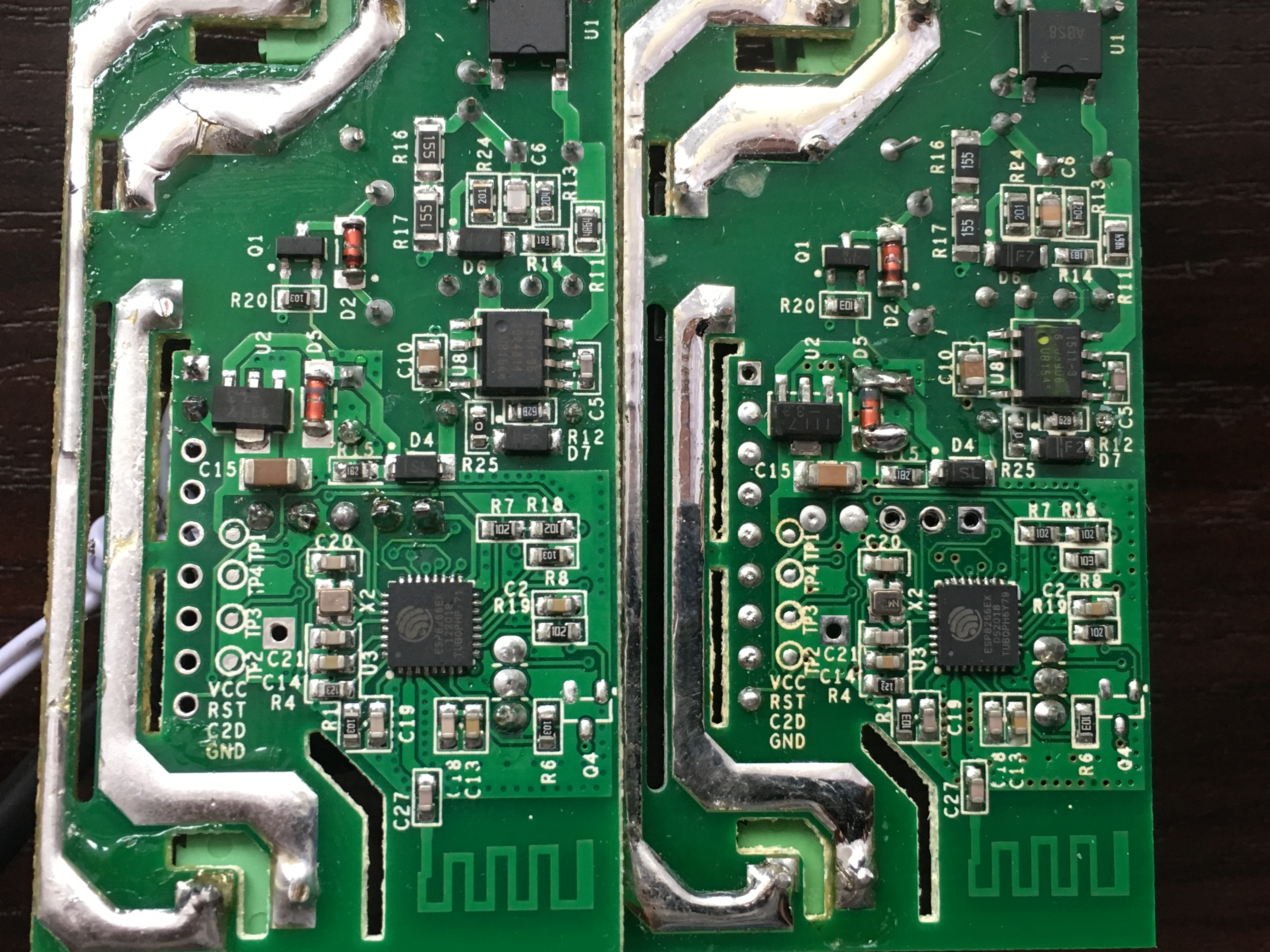

Zrobiłem zdjęcia płytek które mam:

Ta od prawej strony jest jako włącznik światła 230V

Ta od lewej ma zalutowane kabelki do kontaktronu i czujnika temp

Nie widzę żadnej przeciętej ścieżki ani innego połączenia może koledzy dostrzegą

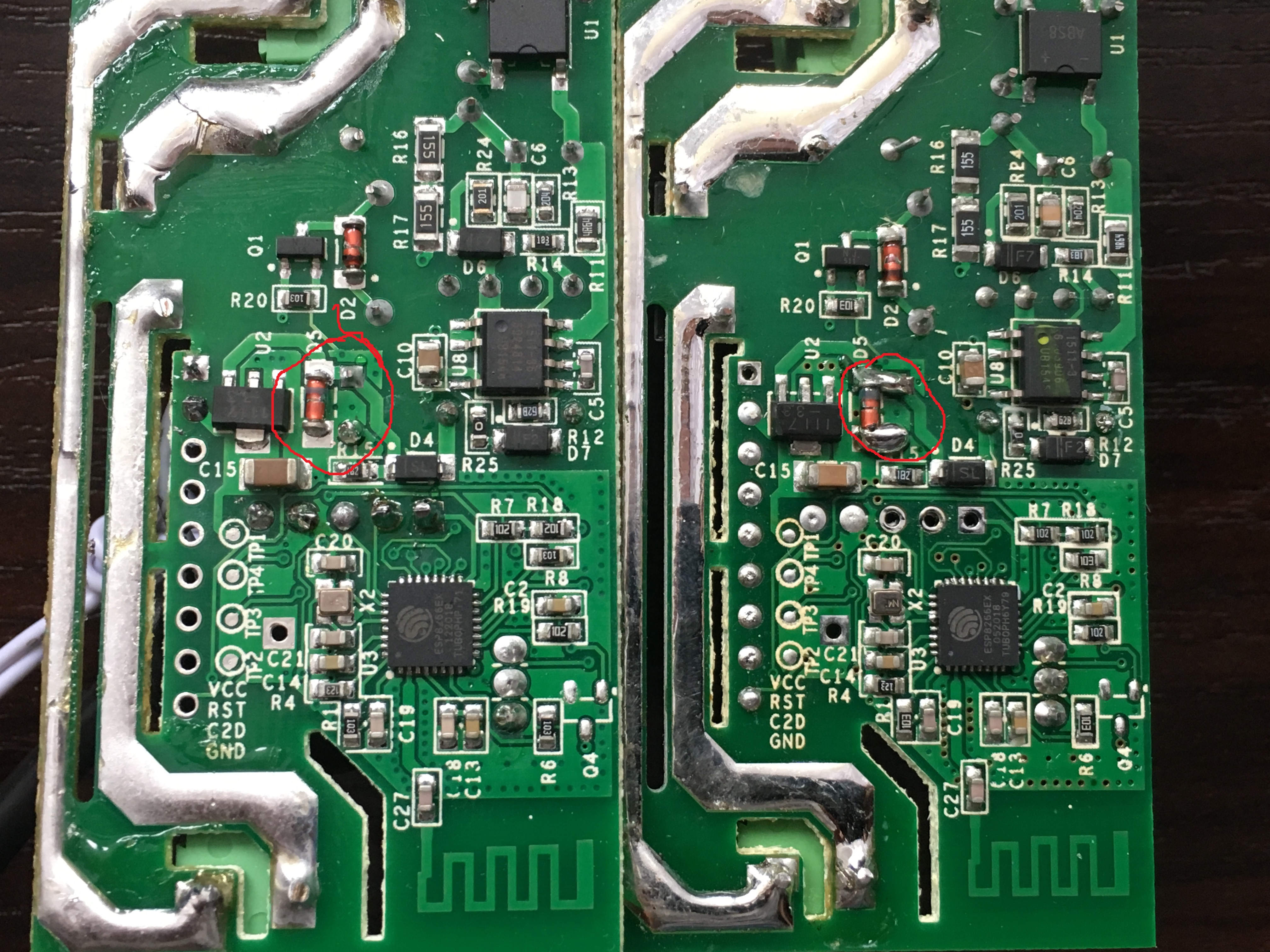

Czyżby chodziło o ten punkt zamalowany:

Nie wiem kto takie coś sprzedaje na tym alledrogo , ale jak można sprzedawać moduł do bramy z wyjściem 230V ?

Bez dodatkowego przekaźnika z cewką na 230V nie wolno tego podłączać.

Lenistwo i bezmyślność tego sprzedawcy jest zastraszająca .

Zrób zdjęcie całego modułu od strony elementów jeszcze , tego z kabelkami do bramy

Ale kolego @isom ten po lewej stronie niema potencjału 230V na wyjściu tam jest normalny styk zwierny na ustawiony w supla czas. Ten po prawej tak oczywiście tam jest 230V na wyjściu. Dziwi mnie tylko dlaczego nie jest przecięta ścieżka od potencjału N gdyby ktoś podłączył odwrotnie N i L to poszła by faza na zacisk przekaznika.

Dlatego prosiłem o zdjęcie strony z elementami , może być odcięta noga jednego rezystora , ale to za mało chociażby dlatego co sam już wychwyciłeś zamiana L z N i mamy fazę na stykach sterownika bramy
