Pomoc Moduł przekaźnikowy modbus z Alix

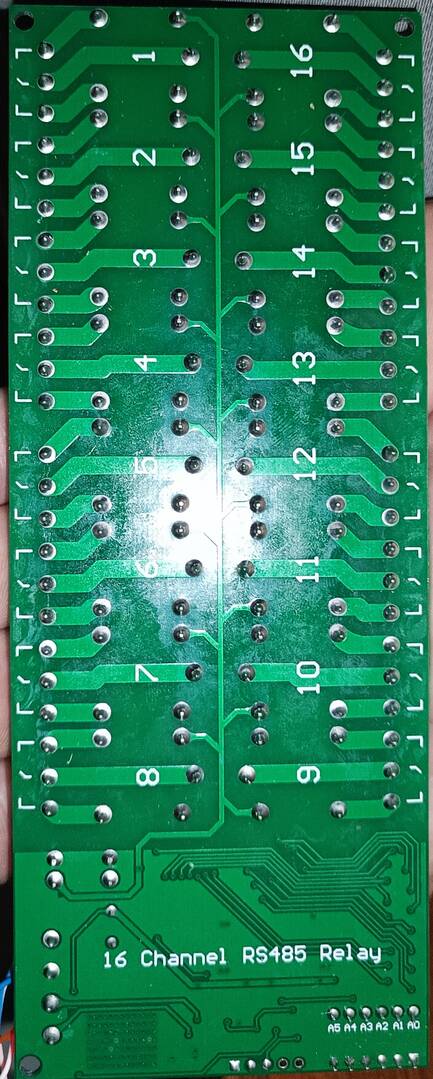

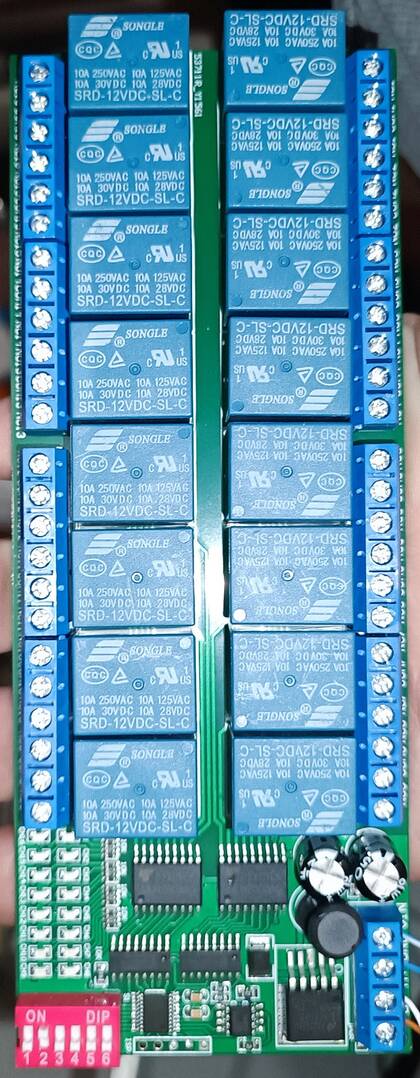

Tak patrzę na te moduły , i z opisu wynika ,że przełącznikiem to się prędkość wybiera , a nie adres modbusa....

No i dodatkowo oprócz komand modbusa obsługuje jeszcze komendy AT , może spóbuj się podłączyć zwykłym putty ustawionym na serial , z odpowiednią prędkością , i wpisz ATI , może jakieś informacje się pojawią.

@mig41

No właśnie z twego co ja znalazłem....

o ile to ta wersja. Np są wersje gdzie rodzaj sterowania (AT lub MODBUS) wybiera się przez zworkę

No to wg tego drugiego odczyt powinien być wykonany funkcją 06 ( choć oficialna nazwa Write Single Registar mało do tego pasuje).

Pytałeś się Chińczyka o instrukcję , albo chociaż o rejestr adresów ?

Jakim programem to robisz ? Widzisz dokładnie to co jest wysyłane po porcie szeregowym ?

@mig41

Ok , ale żeby chociaż coś mieć na sztywno ( np rejestry ) , to można by na siłę wprowadzać/zmieniać adres , komunikację itp. a tak to za dużo zmiennych.

Chociaż żeby przykładową komendę modbus zdobyć , np tą komendą załącza się przekaźnik nr... , albo tą komendą odczytujesz stan ...

Ja używam qModMaster , widać co wysyła itp.

@mig41 Przy założeniu że to do tego :/

Ok , ale co konkretnie i jakim programem wysyłasz ?

@mig41 Jak dobrze pamiętam pisownie to ModbusView TCP,  próbowałem na id od 2 do 4 i nic

OK zdobyłem jakiś chiński konwerter USB/RS485

Skanowanie zwraca błąd, a putty zwraca puste okno terminala

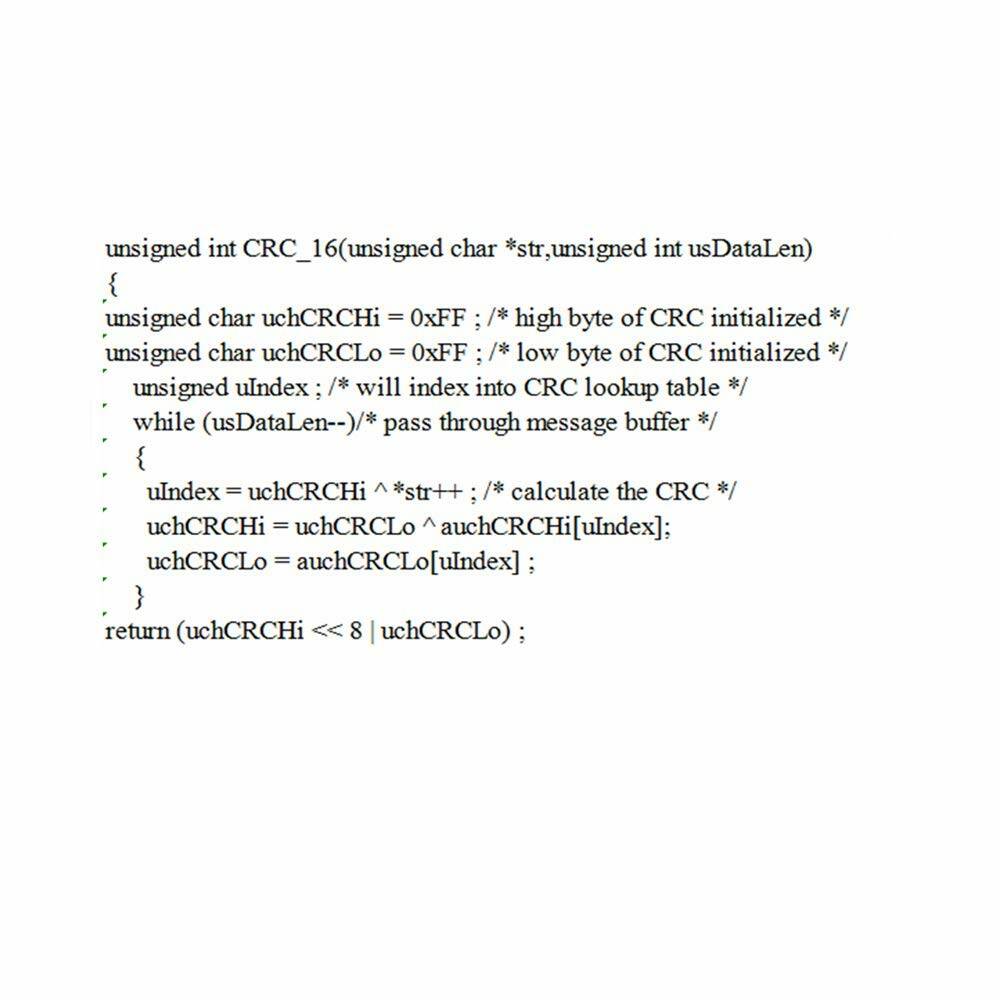

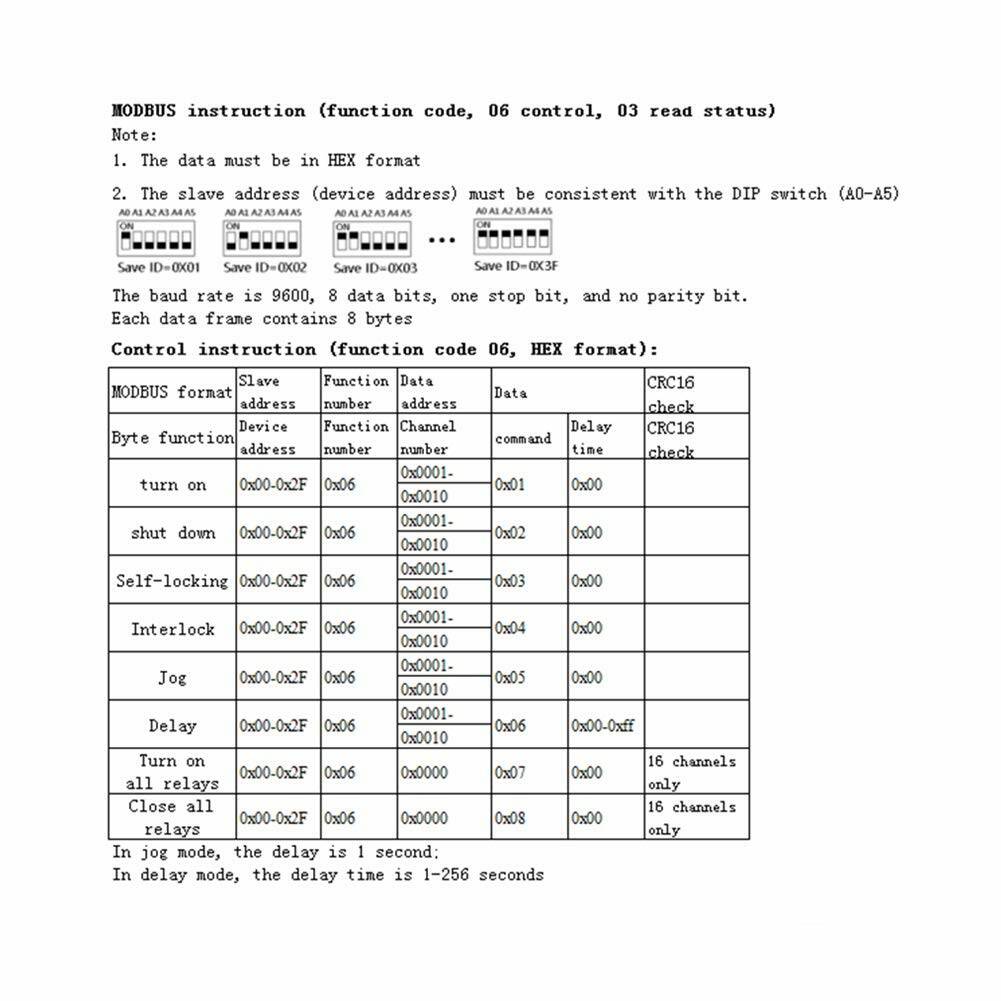

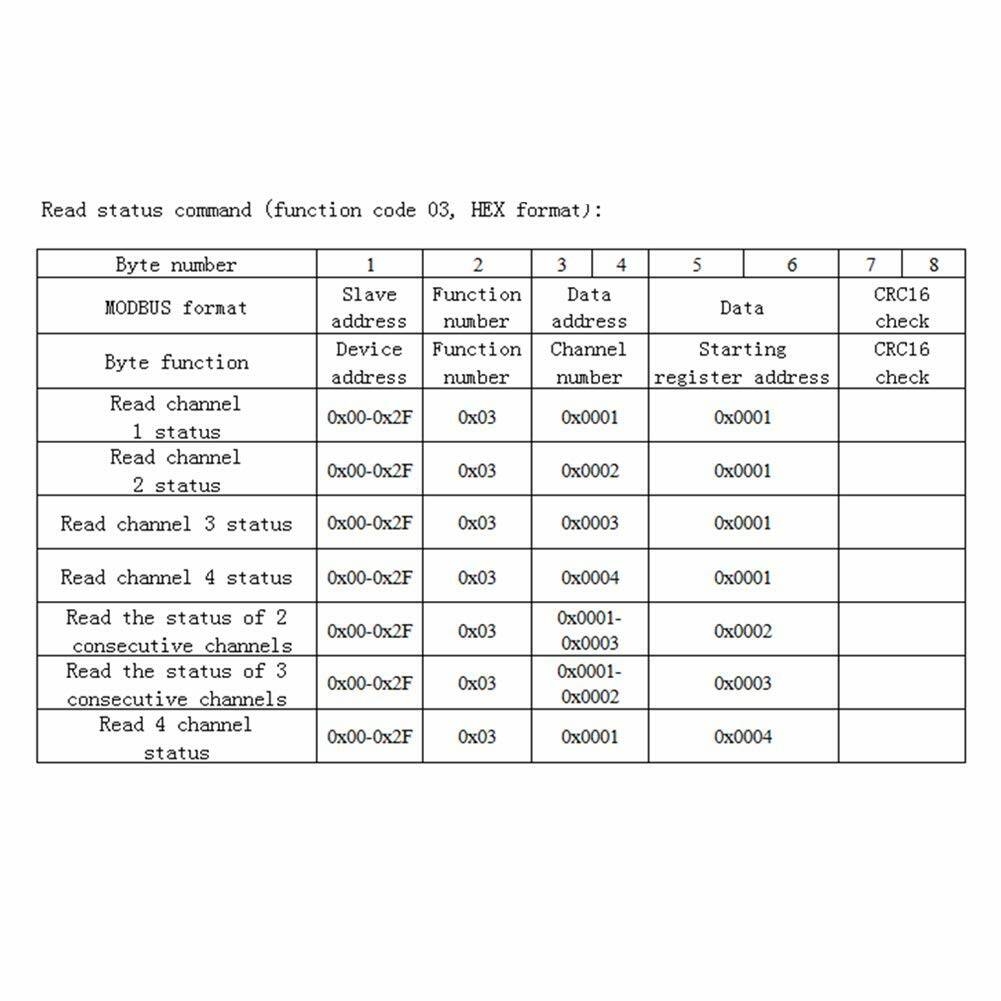

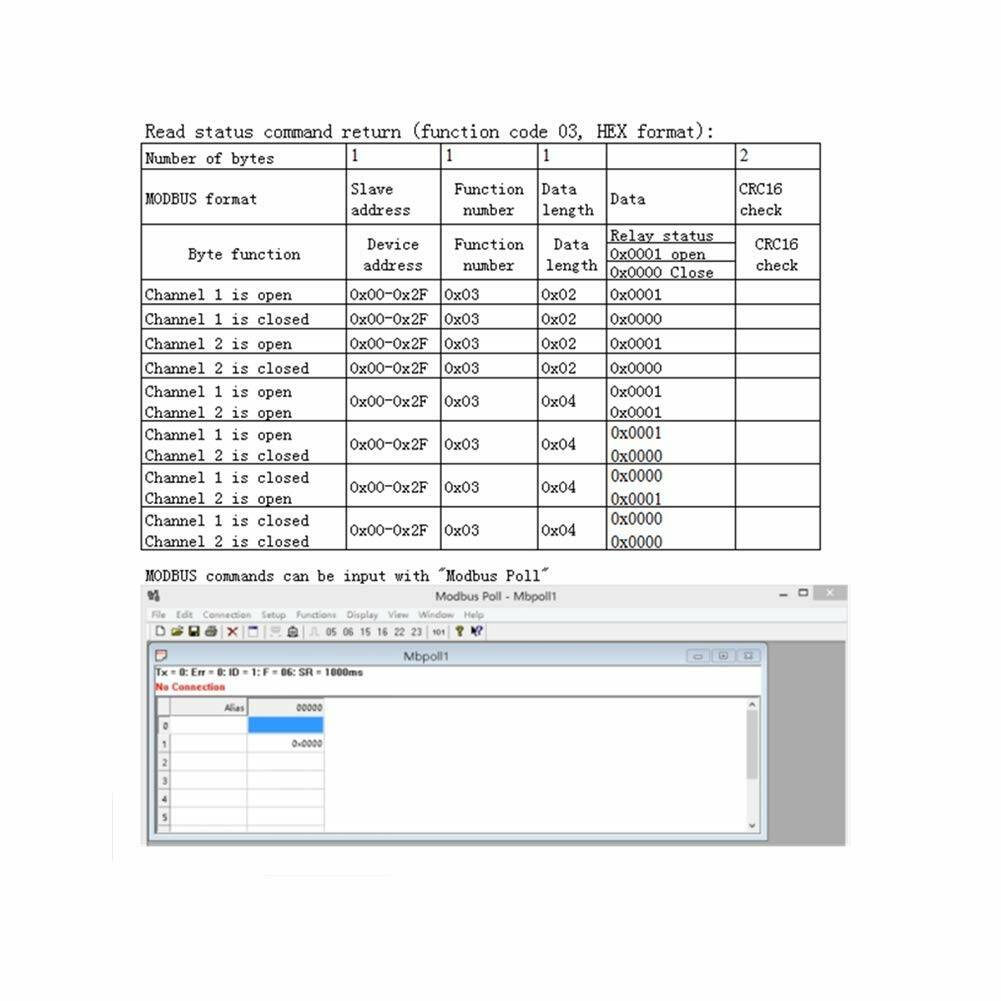

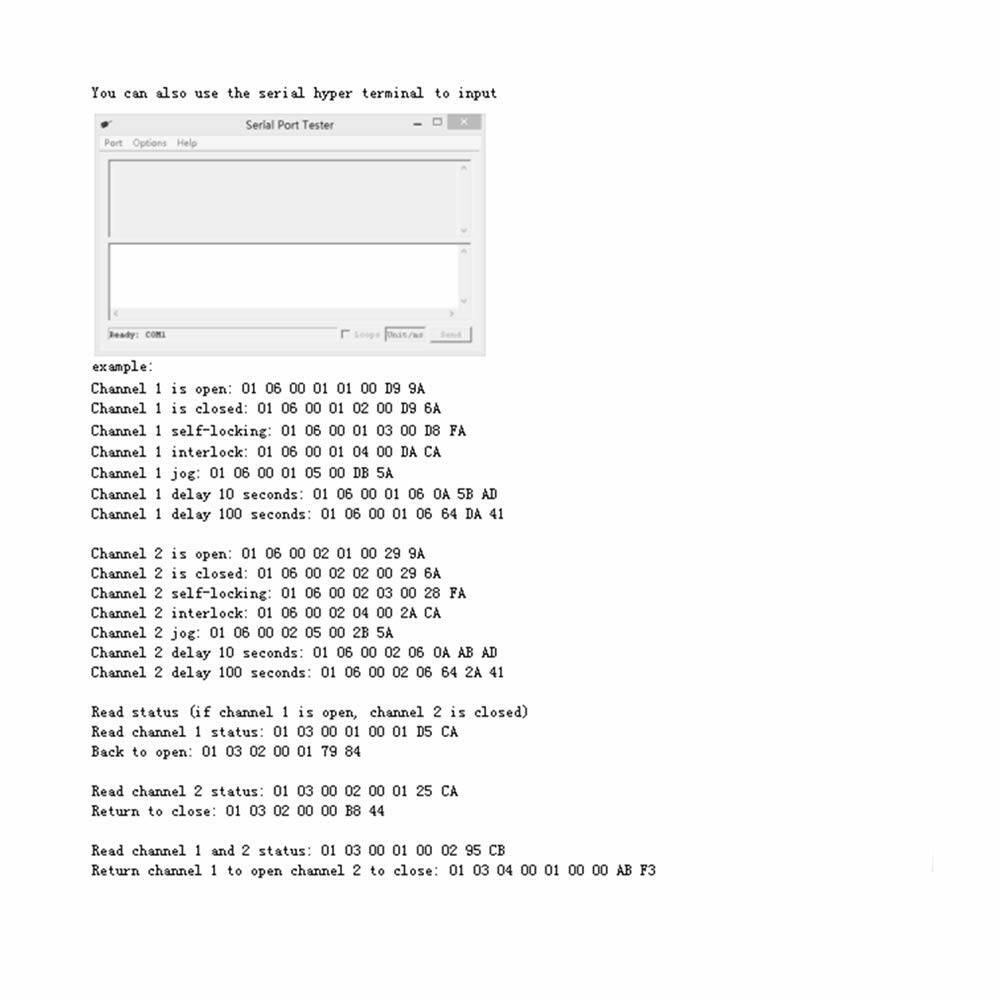

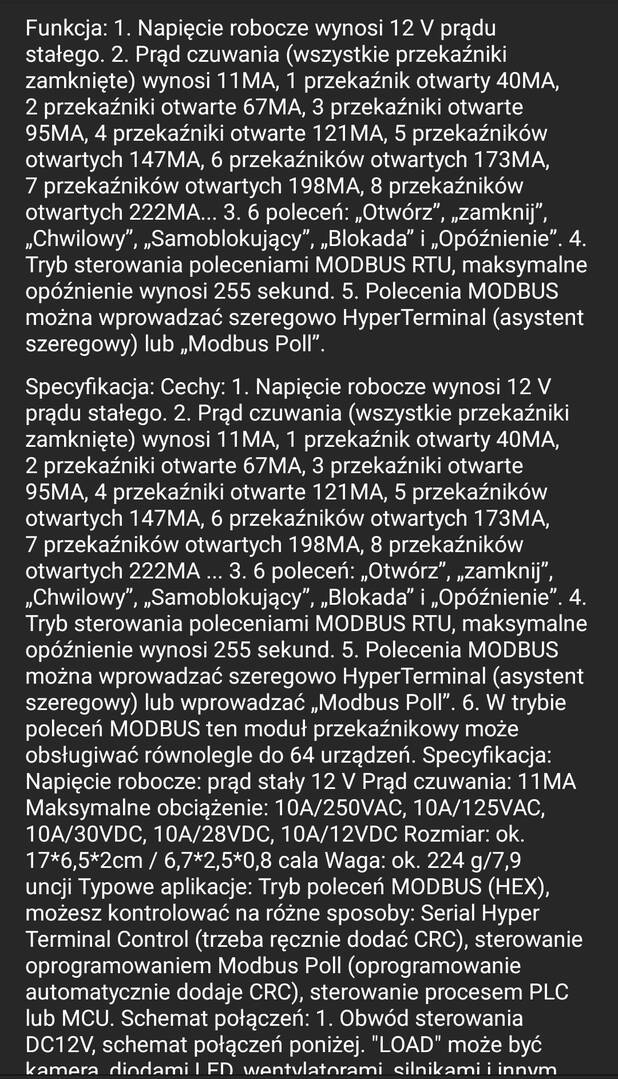

Opis

Definicje dla każdego pola są wymienione w następujący sposób.

• Identyfikator urządzenia podrzędnego (numer karty [0 - 31] ustawiany za pomocą przełącznika DIP na karcie przekaźnika)
• Funkcja (Wartość = 6 : kontrola)
• Adres ( [ 1 - 16 ] numer przekaźnika)
• Działanie
  1. otwarty (włącz przełącznik)
  2. zamknąć (wyłączyć przełącznik)
  3. przełącznik (samoblokujący)
  4. zatrzask (blokujący)
  5. chwilowy (bez blokady)
  6. opóźnienie (odpowiednio ustawić okres)
  7. openall (otwórz wszystkie przekaźniki)
  8. zamknij wszystkie przekaźniki (zamknij wszystkie przekaźniki)
• Opóźnienie (czas trwania w sekundach [ 0 - 255 ])

Załączenie 1PK togg 02 06 00 01 03 00

Załączenie 2PK togg 02 06 00 02 03 00 itd..

wysyłam innym programem

Czyli juz wszystko działa ?

@mig41 w połowie tak 🙃

Nie potrafię wysterować z Twojego programu ani przez TCP a na tym jedynie mi zależy.

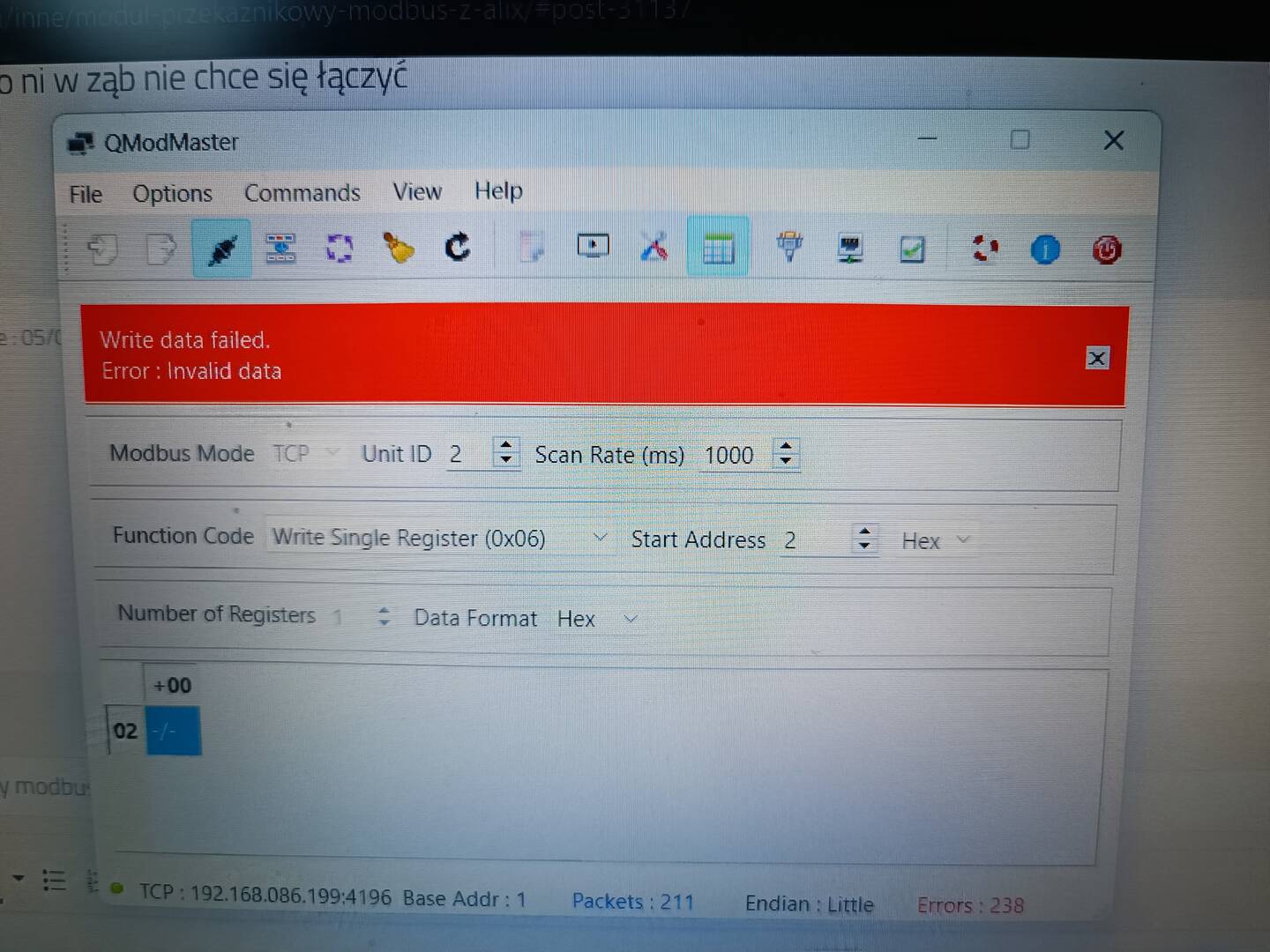

@mig41 Może niepotrzebnie pcham się tą drogą ale dlaczego qModMaster nie mogę się połączyć z płytką?

qModMaster ma też tcp więc może by zagościł u mnie dłużej.

Tylko ni w ząb nie chce się łączyć

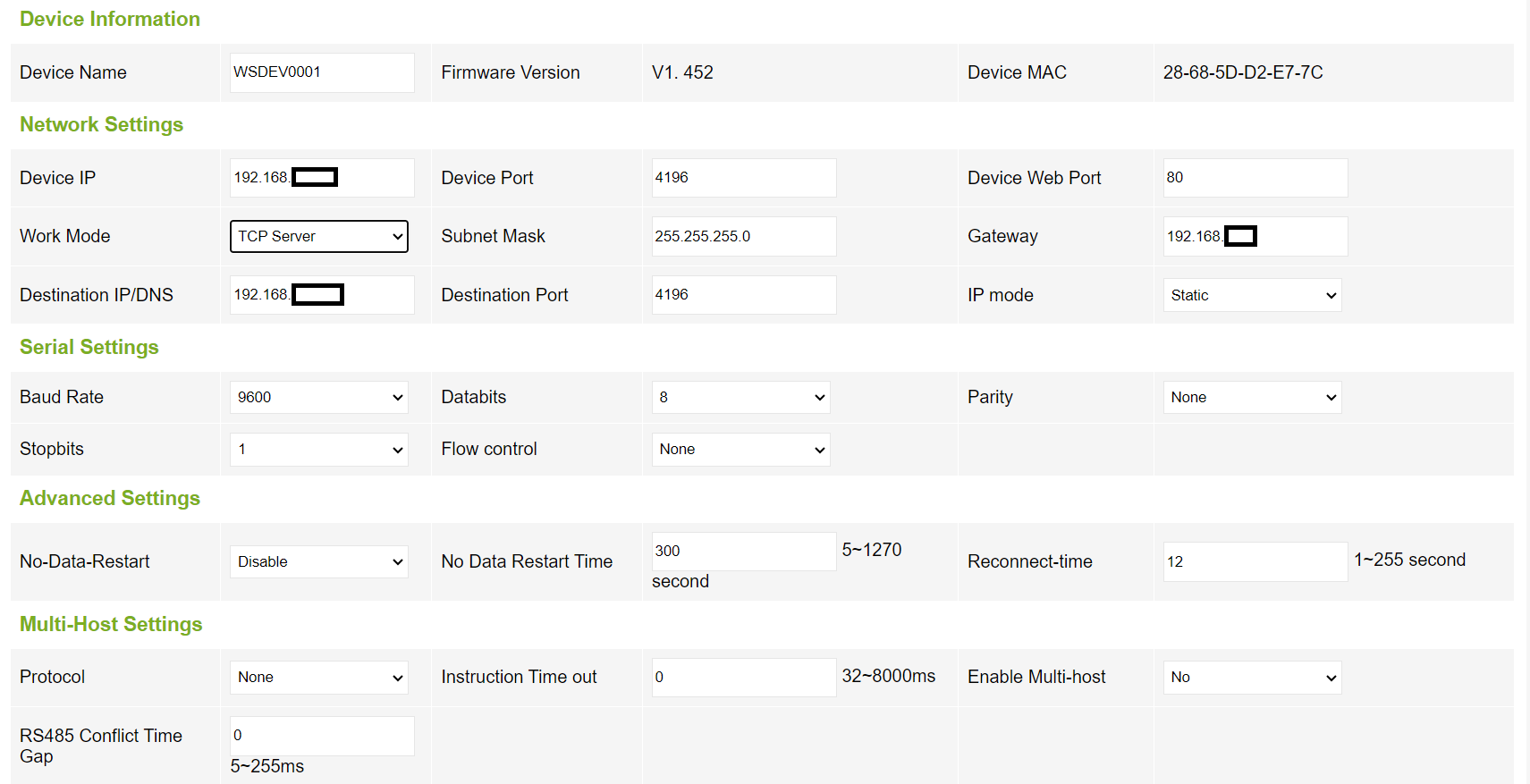

Podłączyłem do konwertera rs485/tcp płytkę.

Adres ustawiony na 2.

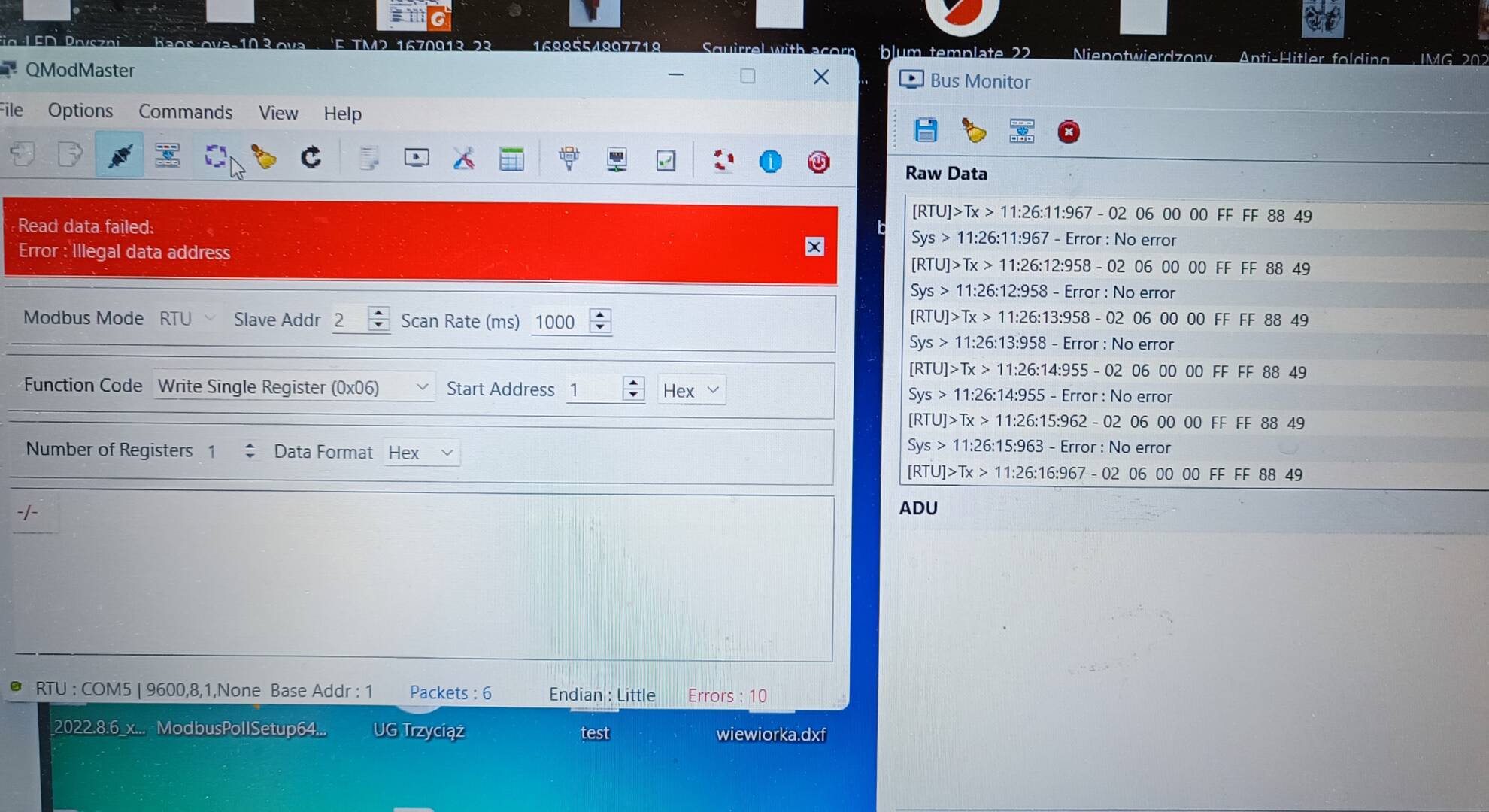

QModMaster albo wprowadza mnie w błąd albo nie wiem co robię źle.

Przesunięcie adresu - 1PK to adres 2

wysyłam 0300 wyskakuje błąd i 1 przekaźnik się załącza na chwilę i puszcza co ciekawe w dowolnej chwili przestaje reagować żeby zacząć działać kiedy mu się zachce.

I chyba w losowych sytuacja zapala się kilka przekaźników na około 1s jakby dostawały od czegoś polecenie....

Poddaję się. Zamówiłem oddzielny konwerter RS485/Ethernet.

Nie mam się już czego doczepić, może obecne urządzenie jakoś zakłóca/blokuje komunikacje z przekaźnikami

Zobaczymy w Piątek.

Hej 🙂

Oddzielny konwerter przyszedł.

Do rozpracowania dlaczego komunikacja na oddzielnym konwerterze na tych samych nastawach działa (nie było konfliktu ID)

Wyłożyłem się na komunikacji z OH

 Bridge modbus:tcp:Przekazniki "Przekaźniki" [ host="192.168.ZZ.ZZ", port=4196, id=2] {

Bridge poller holding "Przekaźniki strych" [ start=4000, length=16, refresh=1000, type="holding" ] {
        Thing data PK1  "PK1"  [  writeStart="4001", writeValueType="int16", writeType="holding" ]
        Thing data PK2  "PK2"  [  writeStart="4002", writeValueType="int16", writeType="holding" ]
        Thing data PK3  "PK3"  [  writeStart="4003", writeValueType="int16", writeType="holding" ]
        Thing data PK4  "PK4"  [  writeStart="4004", writeValueType="int16", writeType="holding" ]
  }

 }

Czy na pewno dla FC6 ma być holdning i jak uzyskać adres do zapisu?

FC6 to 4001-40016 dla mnie?

błędy:

09:28:38.456 [INFO ] [del.core.internal.ModelRepositoryImpl] - Loading model 'Przekazniki.things'
09:28:38.484 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:poller:Przekazniki:holding' changed from OFFLINE (COMMUNICATION_ERROR): Error with read: org.openhab.core.io.transport.modbus.internal.ModbusSlaveIOExceptionImpl: Modbus IO Error with cause=ModbusIOException, EOF=false, message='I/O exception: SocketTimeoutException Read timed out', cause2=null to OFFLINE
09:28:38.486 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:poller:Przekazniki:holding' changed from OFFLINE (COMMUNICATION_ERROR): Error with read: org.openhab.core.io.transport.modbus.internal.ModbusSlaveIOExceptionImpl: Modbus IO Error with cause=ModbusIOException, EOF=false, message='I/O exception: SocketTimeoutException Read timed out', cause2=null to ONLINE
09:28:38.489 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:data:Przekazniki:holding:PK1' changed from OFFLINE (BRIDGE_OFFLINE): No online bridge to ONLINE
09:28:38.490 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:data:Przekazniki:holding:PK4' changed from OFFLINE (BRIDGE_OFFLINE): No online bridge to ONLINE
09:28:38.491 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:data:Przekazniki:holding:PK2' changed from OFFLINE (BRIDGE_OFFLINE): No online bridge to ONLINE
09:28:38.491 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:data:Przekazniki:holding:PK3' changed from OFFLINE (BRIDGE_OFFLINE): No online bridge to ONLINE
09:28:38.494 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:data:Przekazniki:holding:PK1' changed from OFFLINE (BRIDGE_OFFLINE): No online bridge to ONLINE
09:28:38.806 [WARN ] [ort.modbus.internal.ModbusManagerImpl] - Try 1 out of 3 failed when executing request (ModbusReadRequestBlueprint [slaveId=2, functionCode=READ_MULTIPLE_REGISTERS, start=4000, length=16, maxTries=3]). Will try again soon. Error was I/O error, so resetting the connection. Error details: net.wimpi.modbus.ModbusIOException I/O exception: SocketTimeoutException Read timed out [operation ID 9fbcd7da-0d95-43de-92db-ca4143bcc065]
09:28:38.808 [WARN ] [ort.modbus.internal.ModbusManagerImpl] - Error getting a new connection for endpoint ModbusIPSlaveEndpoint [address=192.168.ZZ.ZZ, port=4196]. Error was: java.lang.InterruptedException null
09:28:38.808 [WARN ] [ort.modbus.internal.ModbusManagerImpl] - Could not connect to endpoint ModbusIPSlaveEndpoint [address=192.168.ZZ.ZZ, port=4196] -- aborting request ModbusReadRequestBlueprint [slaveId=2, functionCode=READ_MULTIPLE_REGISTERS, start=4000, length=16, maxTries=3] [operation ID 9fbcd7da-0d95-43de-92db-ca4143bcc065]
09:28:38.810 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:poller:Przekazniki:holding' changed from ONLINE to OFFLINE (COMMUNICATION_ERROR): Error with read: org.openhab.core.io.transport.modbus.exception.ModbusConnectionException: Error connecting to endpoint ModbusIPSlaveEndpoint [address=192.168.ZZ.ZZ, port=4196]
09:28:38.812 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:data:Przekazniki:holding:PK2' changed from ONLINE to OFFLINE (BRIDGE_OFFLINE): No online bridge
09:28:38.813 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:data:Przekazniki:holding:PK4' changed from ONLINE to OFFLINE (BRIDGE_OFFLINE): No online bridge
09:28:38.814 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:data:Przekazniki:holding:PK1' changed from ONLINE to OFFLINE (BRIDGE_OFFLINE): No online bridge
09:28:38.815 [INFO ] [hab.event.ThingStatusInfoChangedEvent] - Thing 'modbus:data:Przekazniki:holding:PK3' changed from ONLINE to OFFLINE (BRIDGE_OFFLINE): No online bridge
^C~

i coś jaby z komunikacja z konwerterem kuleje?

Most i połączenia działają, nie rozumiem dlaczego adresy muszę pisać od 1 bez"4000x" czy połączenie OH samo to uzupełnia?

 Bridge modbus:tcp:Przekazniki "Przekaźniki Bridge" [ host="192.168.xx.xx", port=4196, id=2] {

    Bridge poller PkStrych "Przekaźniki strych" [ start=1, length=16, refresh=1000, type="holding" ] {
        Thing data PK1  "PK1"  [  writeStart="1", writeValueType="int16", writeType="holding" ]
        Thing data PK2  "PK2"  [  writeStart="2", writeValueType="int16", writeType="holding" ]
        Thing data PK3  "PK3"  [  writeStart="3", writeValueType="int16", writeType="holding" ]
        Thing data PK4  "PK4"  [  writeStart="4", writeValueType="int16", writeType="holding" ]
    }

 }

items

Number  Pk1S                 "Przekaźnik 1"                  {channel="modbus:data:Przekazniki:PkStrych:PK1:number"}
Number  Pk2S                 "Przekaźnik 2"                  {channel="modbus:data:Przekazniki:PkStrych:PK2:number"}
Number  Pk3S                 "Przekaźnik 3"                  {channel="modbus:data:Przekazniki:PkStrych:PK3:number"}
Number  Pk4S                 "Przekaźnik 4"                  {channel="modbus:data:Przekazniki:PkStrych:PK4:number"}
Number  Pk5S                 "Przekaźnik 5"                  {channel="modbus:data:Przekazniki:PkStrych:PK5:number"}
Number  Pk6S                 "Przekaźnik 6"                  {channel="modbus:data:Przekazniki:PkStrych:PK6:number"}
Number  Pk7S                 "Przekaźnik 7"                  {channel="modbus:data:Przekazniki:PkStrych:PK7:number"}
Number  Pk8S                 "Przekaźnik 8"                  {channel="modbus:data:Przekazniki:PkStrych:PK8:number"}
Number  Pk9S                 "Przekaźnik 9"                  {channel="modbus:data:Przekazniki:PkStrych:PK9:number"}
Number  Pk10S                "Przekaźnik 10"                 {channel="modbus:data:Przekazniki:PkStrych:PK10:number"}
Number  Pk11S                "Przekaźnik 11"                 {channel="modbus:data:Przekazniki:PkStrych:PK11:number"}
Number  Pk12S                "Przekaźnik 12"                 {channel="modbus:data:Przekazniki:PkStrych:PK12:number"}
Number  Pk13S                "Przekaźnik 13"                 {channel="modbus:data:Przekazniki:PkStrych:PK13:number"}


Teraz męczę próbę zapisu włącz/wyłącz ale staje kością w gardle 😉

Najlepiej komponent typu switch bez dodatkowych reguł czy zasad...

Odświeżam ;D

może problem w tym ze używam poller... choć może nie ;(

Wiązanie może również zapisywać dane do urządzeń podrzędnych Modbus przy użyciu FC05 (zapis pojedynczej cewki), FC06 (zapis pojedynczego rejestru), FC15 (zapis wielu cewek) lub FC16 (zapis wielu rejestrów).

bez efektu... choć niby coś poszło

15:13:59.621 [DEBUG] [ternal.handler.ModbusDataThingHandler] - Successful write, matching request ModbusWriteRegisterRequestBlueprint [slaveId=2, reference=2, registers=ModbusRegisterArray(0001), maxTries=3, getFunctionCode()=WRITE_SINGLE_REGISTER]

15:13:59.929 [DEBUG] [dbus.handler.ModbusPollerThingHandler] - Thing modbus:poller:Przekazniki:PkStrych received response PollResult(result=AsyncModbusReadResult(request = ModbusReadRequestBlueprint [slaveId=2, functionCode=READ_MULTIPLE_REGISTERS, start=3, length=12, maxTries=3], registers = ModbusRegisterArray(000000000000000000000000000000000000000000000000)))

odczyt wskazuje że jeden przekaźnik określają 4 bity- 4pk załączone i 5 off

[DEBUG] [ternal.handler.ModbusDataThingHandler] - Thing modbus:data:Przekazniki:PkStrych:Pk1 channels updated: null. readValueType=int16, readIndex=Optional[3], readSubIndex(or 0)=0, extractIndex=1 -> numeric value 1 and boolValue=true. Registers ModbusRegisterArray(00010001000100000000) for request ModbusReadRequestBlueprint [slaveId=1, functionCode=READ_MULTIPLE_REGISTERS, start=2, length=5, maxTries=3]
