hej - nodemcuv2 i przekaznik omrona SSR

7 Wpisów
4 Użytkownicy
0 Reactions
95 Wyświetleń
Wpisów: 114
Autor tematu
(@jacekkaczmarczyk)
Pomocny
Dołączył: 3 lata temu

Hej, przypomnijcie proszę - zrobiłem tego dziesiatki, ale utknalem na wlasnym - szewc bez butów chodzi.

Mam płytkę z omronem SSR Cewka 5V, i nodemcu z esp. Skonfigurowałem jak zwykle, płytka active low  piny OK.



1/ Po podpieciu fazy pod releye lampki sygnalizacyjne dzialanie przekaznika swieca sie.

2/ Prad przeplywa

3/ przekazniki skonfigurowane jako relay/1, relay/2, relay3 - piny GPIO OK, D0 (GPIO 16),D1(GPIO5),D2(GPIO4)

4/ openhab

Thing topic relay "Relay" {
Channels:
// pierwszy ESP relays
Type switch : 9 "9" [ stateTopic="relay/3/state", commandTopic="relay/1/cmd", on="on", off="off"] // D0 - GPIO16
Type switch : 12 "12" [ stateTopic="relay/2/state", commandTopic="relay/2/cmd", on="on", off="off"] // D1 - GPIO5
Type switch : 5 "5" [ stateTopic="relay/1/state", commandTopic="relay/3/cmd", on="on", off="off"] // D2 - GPIOOA4



efekt jest taki, ze wysylanie on off na te kanaly powoduje lekkie mrozenie sie diody sygnalizujacej stan releya ale co do zasady nie zmienia jego stanu. Pamietam, że zawsze tam było zgaszone jak brak przekazywania zapalona w momencie przekazywania - nie wiem czy o czym zapomnialem 😉

Moze wina napiecia za niskiego? ale raczej tam blisko do zasilacza, na jednym zasilaczu jest plytka nodemcu i relay, masa wspolna 5v.

Tagi tematu
6 Odpowiedzi
adrian
Wpisów: 4035
Admin Zasłużony dla Forum, Patron Strony
(@adrian)
Szefu
Dołączył: 11 lat temu

esp na pin'ach ma 3v wiec 5v będzie ciężko wysterować, a gpio 16 raczej nie powinieneś używać

Odpowiedz
isom
Wpisów: 5180
 isom
Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
(@isom)
Szef wszystkich szefów
Dołączył: 7 lat temu

Dodane przez: @jacekkaczmarczyk

Mam płytkę z omronem SSR Cewka 5V,

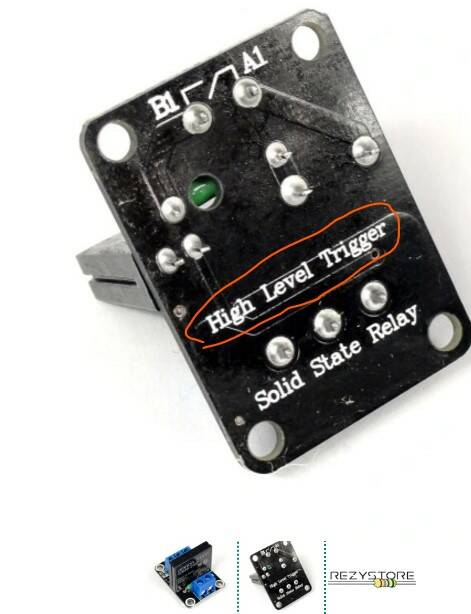

One są wyzwalane stanem wysokim.

1

Co do GPIO 16 też bym go unikał

Odpowiedz
Wpisów: 114
Autor tematu
(@jacekkaczmarczyk)
Pomocny
Dołączył: 3 lata temu

pominmy GPIO, znam tematyke.

Plytka taka


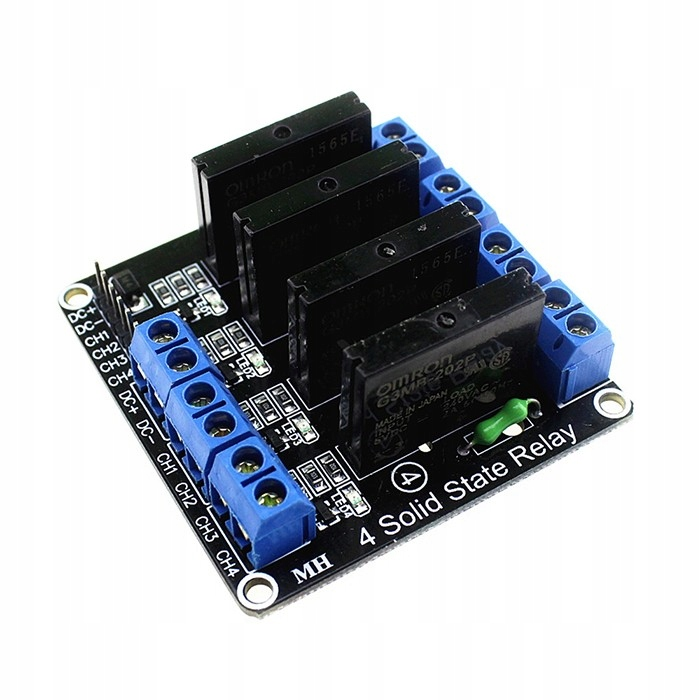

 i to jest low level, mam nadruk na plytce, wiec przyczyna musi byc inna - odziwo korzystalem z tych plytek wielokrotnie i zawsze dzialalo, wiec to raczej jakas dziura w pamieci 😀 one maja zasilanie swoje 5v osobne, tylko sygnal mam z nodemcu

Odpowiedz
Wpisów: 114
Autor tematu
(@jacekkaczmarczyk)
Pomocny
Dołączył: 3 lata temu

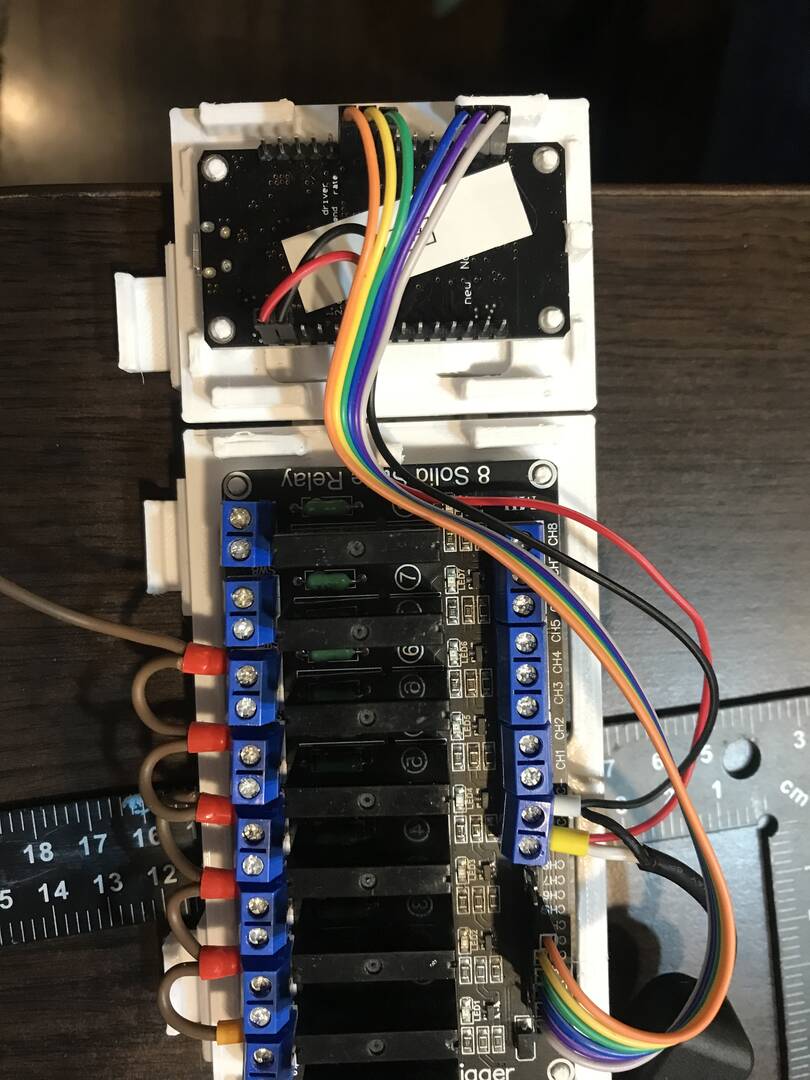

IMG 1118

tu mam spiecie akurat 8r zamiast 4 ale zawsze to dzialalo od strzala i zawsze nodemcu zasilony 5v + plytka tez 5v

Odpowiedz
