AFE Firmware Funkcjonalność do zliczania impulsów: wiatr, ilość wody, itp

adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

cześć, będę dodawał funkcję do AFE Firmware zliczającą impulsy. Oryginalnie pod pomiar siły wiatru do AFE T6 (stacja pogody) i sprzętu, jak w tym poście

Pomyślałem sobie, że mogę to zrobić bardziej uniwersalnie i zastosować jeden mechanizm zliczający do różnych funkcji.

To co muszę zliczać to ilość impulsów w czasie, które przeliczone w jakiejś skali będą reprezentowały konkretną informację.

Hipotetycznie

  • 100 impulsów na 60 sekund to prędkość wiatru 10km/h dla sprzętu jak tutaj.

znając powyższą zależność i rejestrując przez urządzenie z AFE impulsy w zadanym czasie, AFE będzie wysyłać do systemu automatyki informacje ze zdefiniowanym interwałem

Analogicznie mogę to samo zastosować dla pomiaru czegokolwiek

  • ILOŚĆ impulsów w CZASIE to WYNIK w JEDNOSTCE

w AFE konfigurowalne byłaby

Wzór / Zależność do przeliczania rzeczywistych wartość na podstawie impulsów wysyłanych do AFE

  • ILOSC impulsów - liczba naturalna od 0 do ???
  • CZAS w milisekundach?, sekundach? - wolałbym w sekundach
  • WYNIK - liczba rzeczywista
  • JEDNOSTKA - pole tekstowe np. km/h, m/sek, litrów/h

Inne parametry

  • Jak często ma wysyłać informację do systemu automatyki, od 5 sek do 24h ?
  • Czy wysyłać dane tylko jak zmieni się wartość (checkbox) - brak zaznaczenia, wysyła zawsze z powyższą, częstotliwością - ważne, czy wartość zmieni się, czy nie

Co myślicie? czegoś brakuje w moim toku myślenia? da radę?

Nie wiem, czy jasno opisałem co chcę, jak zrobić.

Cytuj
Autor tematu Dodane : 27/12/2019 6:50 pm
Krzysztofch polubień
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

W polu tekstowym JEDNOSTKA warto dodać kW - kilowaty zliczanie impulsów z licznika energii , co do reszty to mi się podoba a jak coś mi wpadnie to dopiszę

CZAS w sekundach w zupełności wystarczy

OdpowiedzCytuj
Dodane : 27/12/2019 7:05 pm
Krzysztofch polubień
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

no właśnie będzie to pole tekstowe - więc wpiszesz sobie co chcesz - z perspektywy samego wyliczenia, nie jest mi potrzebna, żadna jednostka, może być ilość baranów / na godzinę 😉 - liczonych przed zaśnięciem

zwykłe pole tekstowe

OdpowiedzCytuj
Autor tematu Dodane : 27/12/2019 7:09 pm
isom polubień
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

ok 🙂

OdpowiedzCytuj
Dodane : 27/12/2019 7:13 pm
Krzysztofch
(@krzysztofch)
Ekspert Donator 2K20 Zasłużony dla Forum, Donator 2K19

@adrian

Hej chce dopowiedziec cos, zebys wziol to tez pod uwage. Co do zliczania impulsow do wiatru. Ja akurat mam wiatromierz ktory ma na obrot dwa impulsy z kontraktronu. Mysle ze moga byc tez ktore maja jeden impuls. Ale jak bedziemy mogli to sami sobie konfigurowac to , spoko

Bedzie zajefajne jak bedzie  zliczal impulsy :kWG czy tez wody czy cokolwiek.

Jezeli chodzi o wode czy kWG to trzeba by bylo dodac „total”  zeby dodawal kolejna wartosc do calosci, zeby wiedziec ile tej wody poplynelo , czy ile kwg wziolem dziennie. Mysle ze domoticz sam zliczy to miesiecznie czy rocznie . A jak bedzie wiatr to w chekboxie nie zaznaczac tej opcji .

Nie mam pojecia czy nam potrzebny jest poryw wiatru? Tak jak to w domoticzu w opcji wiatr?

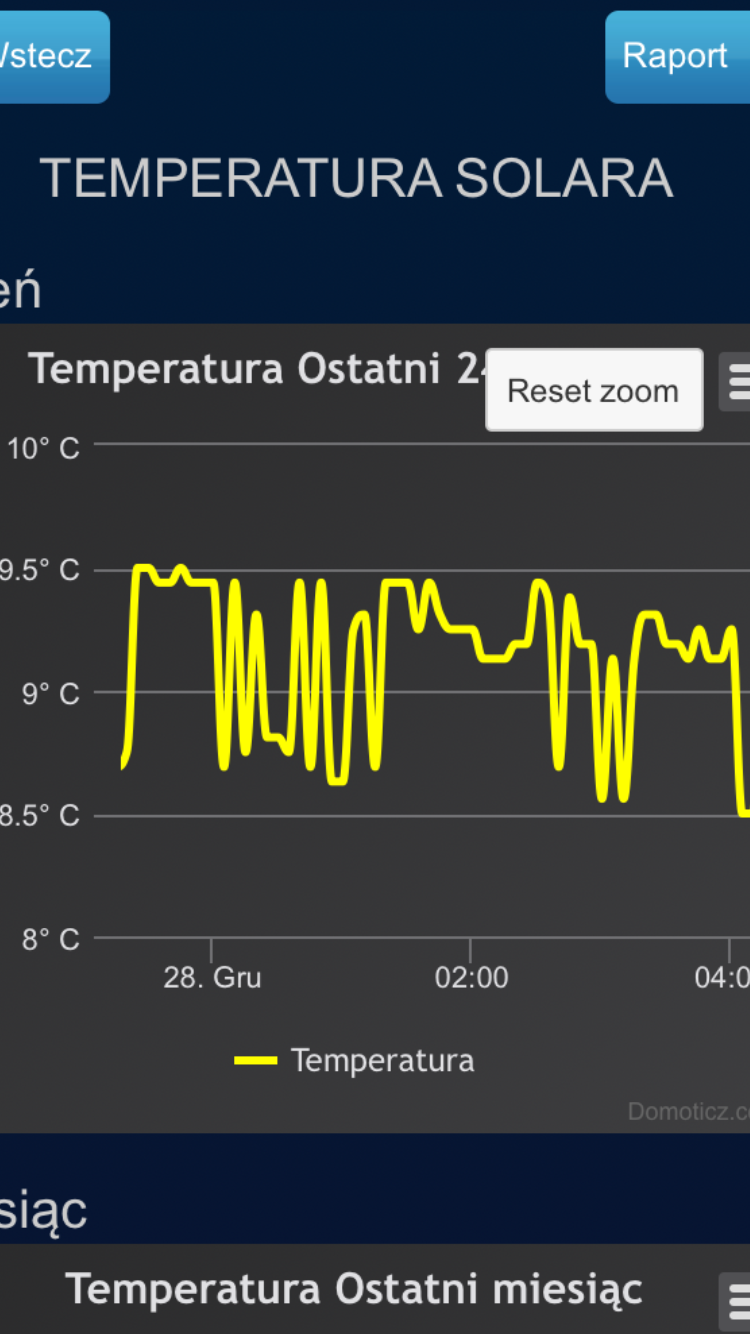

tez sie zastanawiam jak bedzie wygladal wykres wiatru. Jesli bedziemy wysylac info do systemu  co minute np,  to moze sie okazac ze ten wykres bedzie nie czytelny , wykres bedzie skakal bo w jednej minucie byl wiatr w drugiej nie. I tak na zmiane. Dlatego mysle ze wykres bedzie nieczytelny i bedzie wygladal podobnie jak na zalaczinym zdieciu.

Nie wiem? Dobra by bylo opcja zeby zliczal kilka odczytow ( moze byc konfiguralne) i wyslal srednią wiatru np z 10 czy 100 odczytow. W ten sposob mozemy miec dwa parametry. Srednia wiatru w czasie i poryw ?

Co sadzicie?



F00DC0CE DBEE 4D0E 9A4E E47A89F8E4A8
edit
czytalem kiedys ze zliczanie impulsow w czasie daje dla wiatru pomiar bardzo nie precyzyjny szczegolnie w slabym wietrze.

Dlatego ktos zastosowal zliczanie czasu od jednego przerwania do drugiego.
Ale co by Adrian nie wymyslil to pomozemy testowac.
OdpowiedzCytuj
Dodane : 28/12/2019 4:22 am
lukas121
(@lukas121)
Ekspert Donator 2K19 Zasłużony dla Forum

Czujnik deszczu:

Czułość / rozdzielczość wynosi około 1,25 ml / 0,173 mm / m2 na impuls

Powierzchnia wynosi około 7238 mm2, więc mnożnik wynosi 138,15. W moim przypadku miernik przechyla się, gdy jest wypełniony około 1,25 ml, ale należy go skalibrować: przepuścić przez miernik dowolną znaną ilość wody, podzielić ją przez liczbę wygenerowanych impulsów, pomnożyć przez 138 i to ilość wody na m2 na impuls.

Czujnik prędkości wiatru:

Obwód koła wynosi 50 centymetrów, a zatem przy prędkości wiatru 1 metr na sekundę anemometr wykonuje 2 pełne obroty.

Zamontowane są dwa magnesy  czyli na 2 pełne obroty mamy 4 impulsy.



OdpowiedzCytuj
Dodane : 28/12/2019 10:20 am
