Domoticz Tani miernik poboru prądu 3 fazy , łatwa integracja z Domoticz

17 Wpisów
3 Użytkownicy
1 Reactions
1,394 Wyświetleń
isom
 isom
(@isom)
Wpisów: 5134
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu

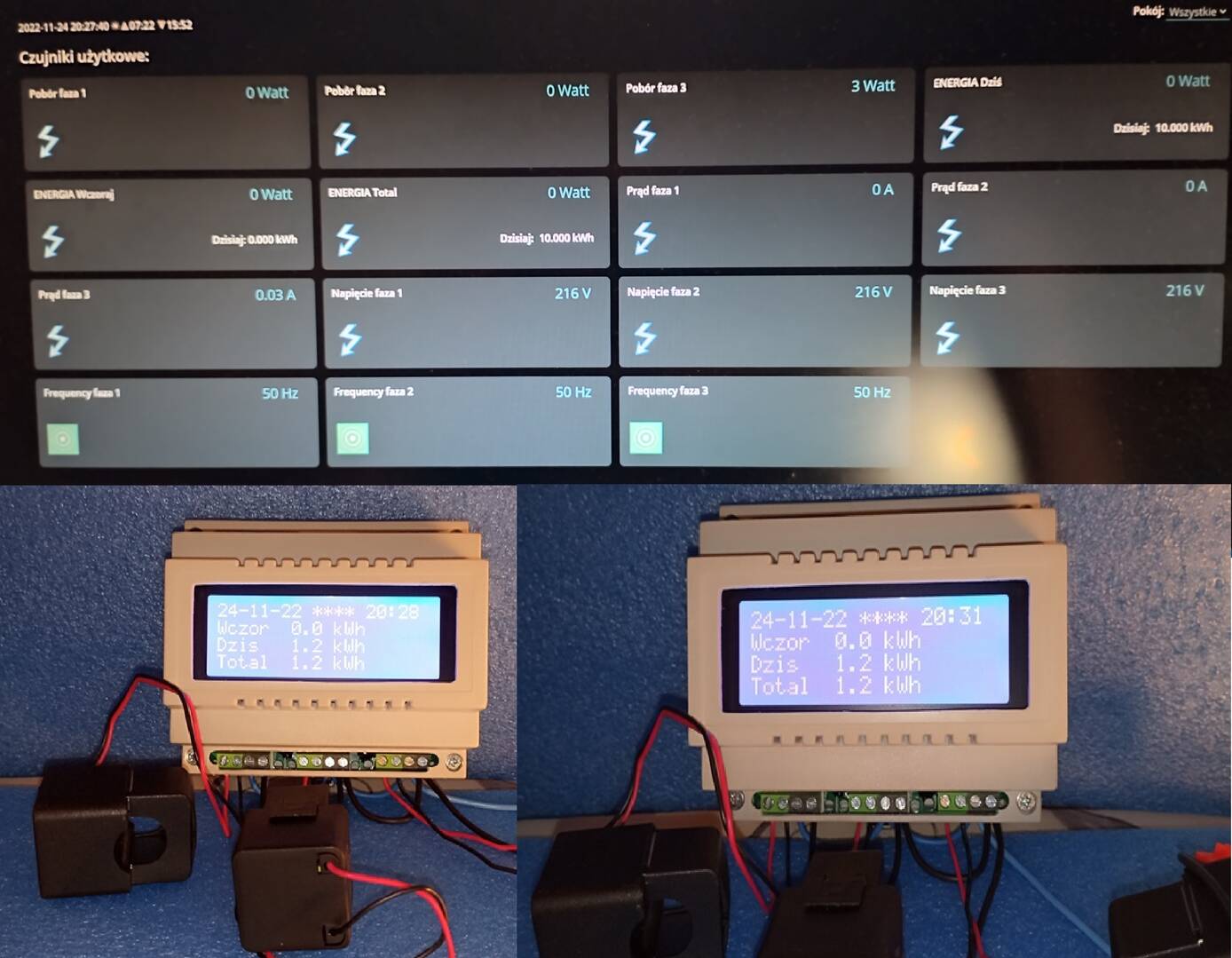

Gdyby ktoś chciał  mierzyć pobór urządzeń 3-fazowych  i nie wydać na to zbyt dużo, to polecam tasmotę + pzem004T , można sobie to ogarnąć jak na foto

pzem 3 fazy

 Oczywiście nie jest to licznik i nie można go porównywać z porządnym sprzętem, ale dla celów orientacyjnych sprawdzi się doskonale.


Dodane : 24/11/2022 10:21 pm
RafMysz reacted
Daro1003
(@daro1003)
Wpisów: 792
Mistrz Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K23


Fajny projekt dodaj fotki ze środka.

Której wersji Tasmota użyłeś i jak udało Ci się odczytać napięcie z 3 faz ?

U mnie niestety nie poleci napięcie do domoticza komunikacja z tasmotą poprzez Autodiscovery of Tasmota Devices.


Dodane : 27/11/2022 2:31 pm
isom
 isom
(@isom)
Wpisów: 5134
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


@daro1003 Tasmota v11.1.0 , bo nie potrzeba Tasmoticz , w nowych wersjach nie jest wspierane  Home Assistant discovery


Dodane : 27/11/2022 7:56 pm
Daro1003
(@daro1003)
Wpisów: 792
Mistrz Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K23


Czyli Autodiscovery of Tasmota Devices wyłączam i ma działać po MQTT Client Gateway with LAN interface ??


Dodane : 27/11/2022 8:03 pm
isom
 isom
(@isom)
Wpisów: 5134
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


MQTT Auto Discovery Client Gateway with LAN interface


Dodane : 27/11/2022 8:19 pm
Daro1003
(@daro1003)
Wpisów: 792
Mistrz Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K23


@isom Możesz wrzucić schemat podłączenia wyświetlacza ?

I jaki wyświetlacz pasuje czy to 4 x 16 ??




Dodane : 29/01/2023 2:56 am
isom
 isom
(@isom)
Wpisów: 5134
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


@daro1003 wyświetlacz to LCD 4x20 , a podłączenie to magistrala I2C ( dwa GPIO ) + 5V i GND


Dodane : 29/01/2023 3:15 pm
Daro1003
(@daro1003)
Wpisów: 792
Mistrz Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K23

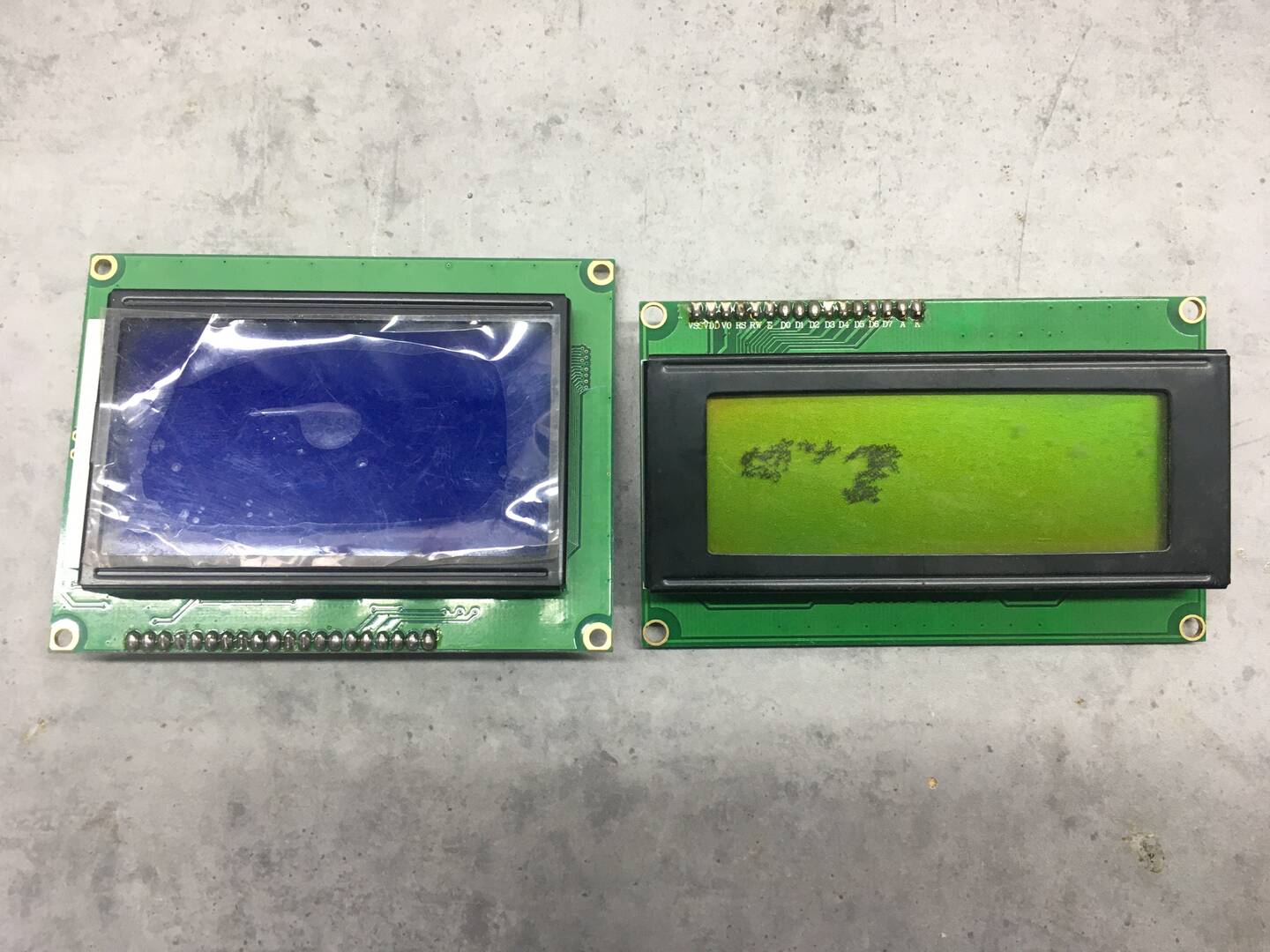

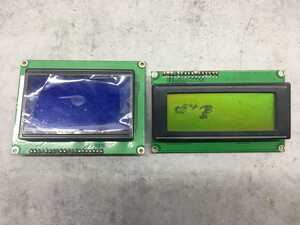

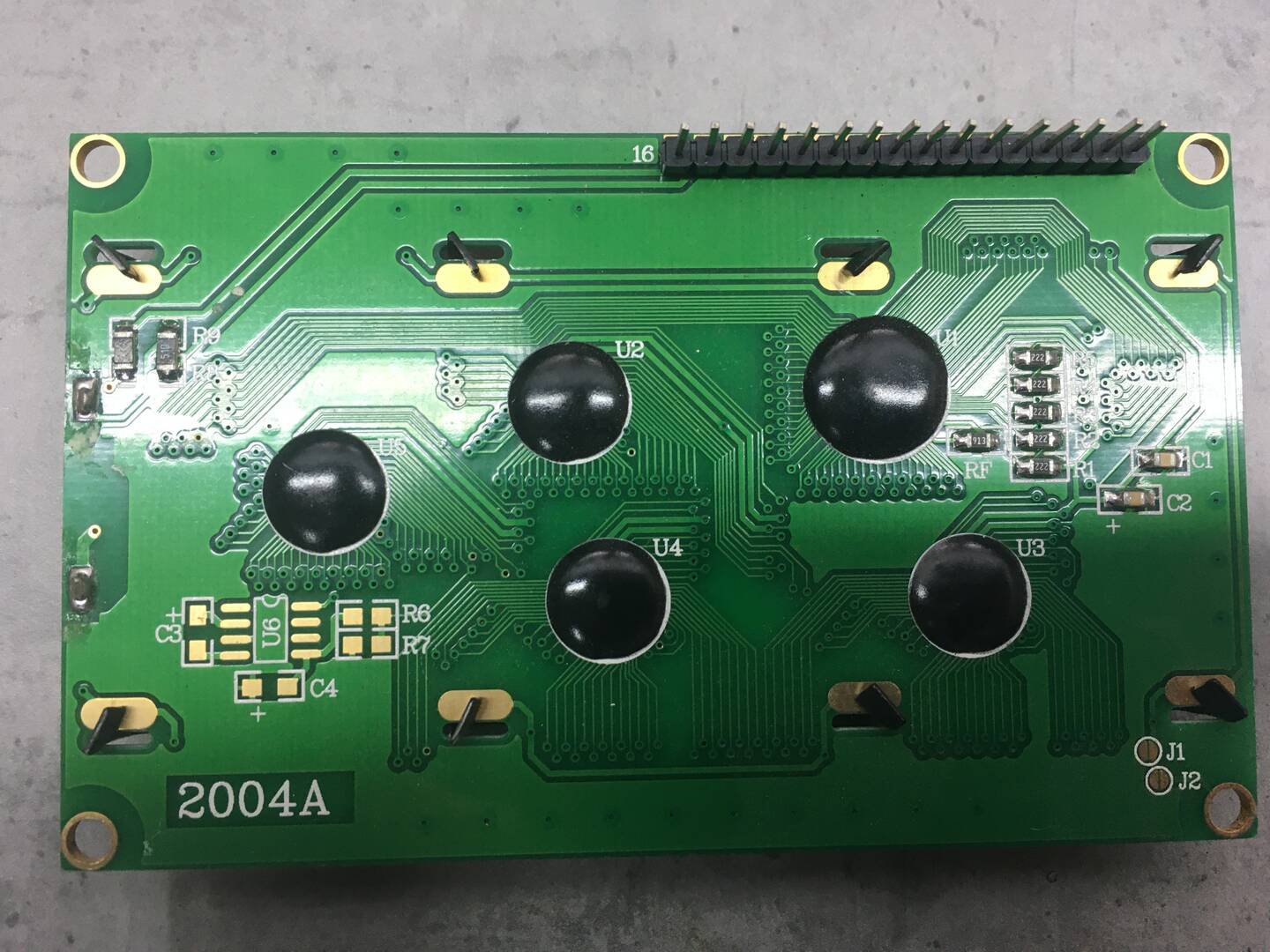

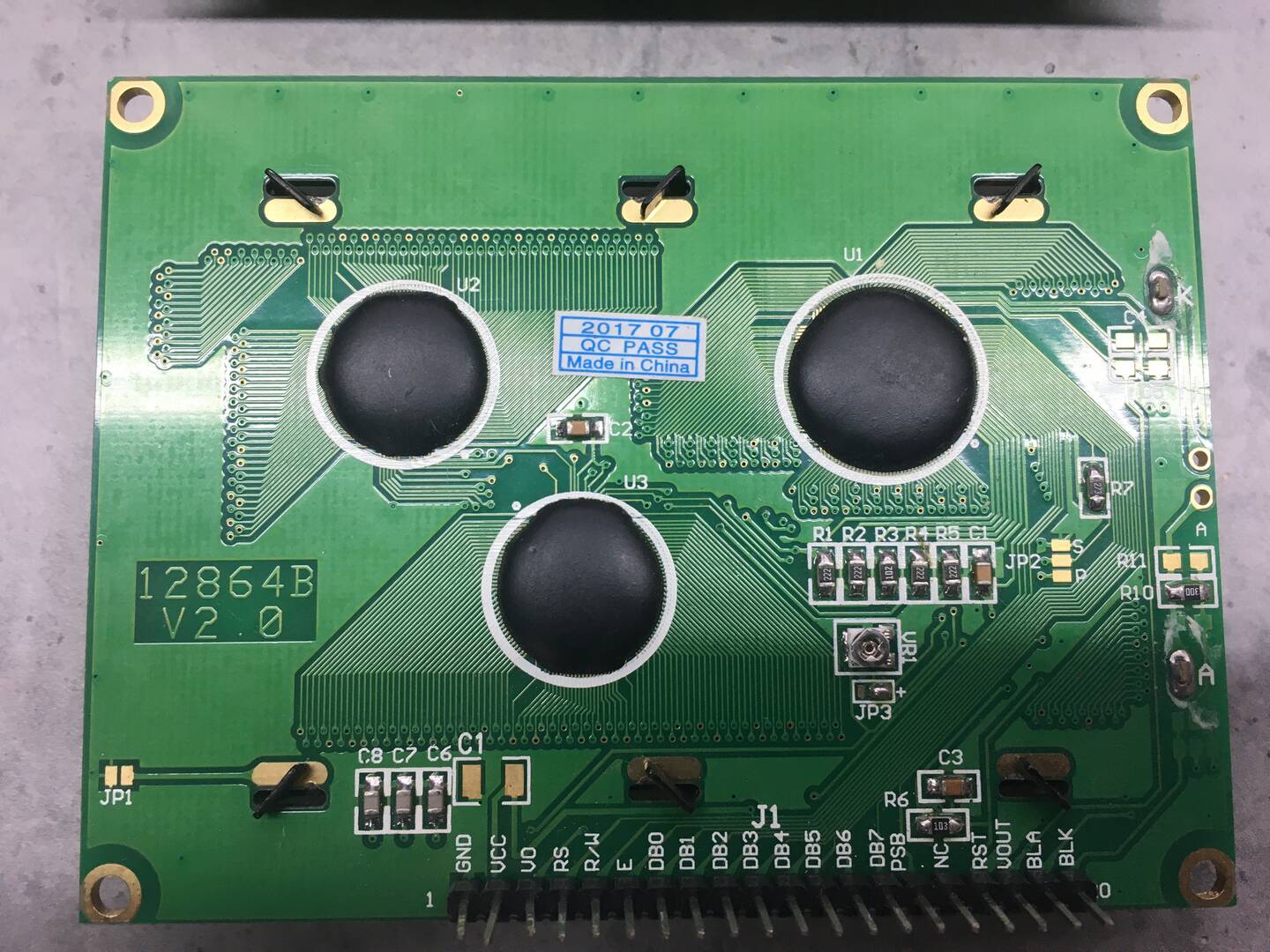

Mam do dyspozycji dwa wyświetlacze:

IMG 1694
IMG 1695
IMG 1696
IMG 1697

Jeden z nik jest 4x tylko nie wiem ile 16 lub 20

Czy któryś z nich się nada ?

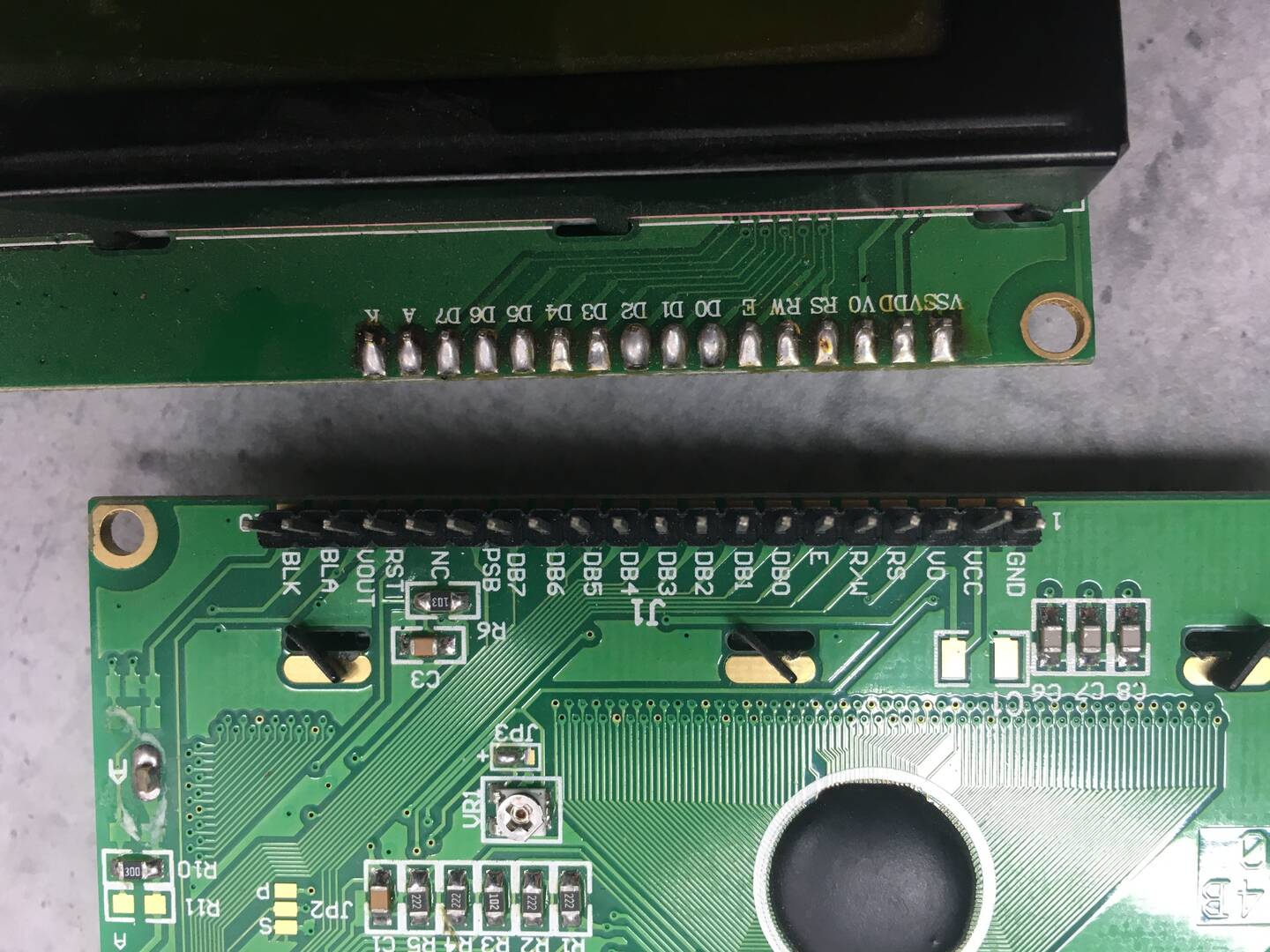

Jeśli tak to które zaciski odpowiadają w tych wyświetlaczach za komunikacje po I2C ?


Dodane : 29/01/2023 4:47 pm
isom
 isom
(@isom)
Wpisów: 5134
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Daro1003
(@daro1003)
Wpisów: 792
Mistrz Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K23


Hej @isom odgrzewam temat poskładałem w miarę do kupy miernik no i działa.

Dokupiłem konwerter który podesłałeś link zalutowałem do wyświetlacza.

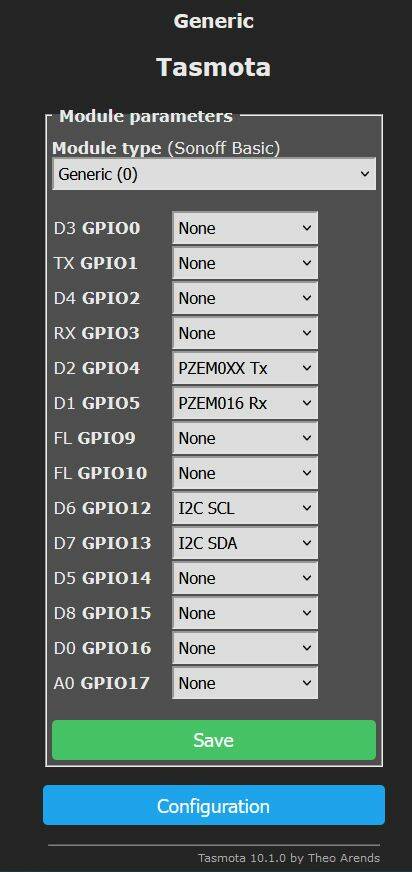

W module ustawiłem I2C na GPIO 12 i 13:

TasmotaI2C

ale wyświetlacz tylko świeci i nic nie wskazuje. Coś się jeszcze ustawia w Tasmota ?

Miernik poskładany na NodeMCU.

Co może być nie tak ? Ustawienia tasmota ? Wyświetlacz czy konwerter ?


Dodane : 18/09/2023 11:00 pm
isom
 isom
(@isom)
Wpisów: 5134
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20
Autor tematu


Dodane przez: @daro1003

Co może być nie tak ? Ustawienia tasmota ? Wyświetlacz czy konwerter ?

1 Tasmota musi obsługiwać pzem i wyświetlacz, nie ma takiej wersji w oficjalnych wydaniach, więc trzeba sobie taką skompilować.

2 Trzeba aktywować wykryty wyświetlacz, jak w konsoli jest wykryty poprawny adres na I2C , to wydajemy komendę

DisplayModel 1 dla LCD

3 Trzeba ustawić tryb wyświetlacza, tzn co ma wyświetlać i tu powinno się do testu ustawić DisplayMode 1 i jak pojawi się data i czas, przestawić na DisplayMode 0 czyli wyświetlanie tekstu.

4 Utworzyć regułę-y, które wyślą do wyświetlacza to co sobie życzymy. Na przykład

Rule1 ON Tele-ENERGY#Power DO DisplayText [z] [x1y0]%value%W ENDON ON Tele-ENERGY#Today DO DisplayText [x8y0]%value%Wh ENDON ON Tele-ENERGY#Voltage DO DisplayText [x1y1]%value%V ENDON ON Tele-ENERGY#Current DO DisplayText [x8y1]%value%A ENDON

5 Aktywować regułę Rule1 1

Czyli z tego co widać długa droga przed Tobą 🙂

Pomocne linki

https://tasmota.github.io/docs/PZEM-0XX/#pzem-004t-version-v3_1

https://tasmota.github.io/docs/Displays/


Dodane : 19/09/2023 7:39 am
Daro1003
(@daro1003)
Wpisów: 792
Mistrz Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K23


Dzięki za opis tak myślałem że skąd ma widzieć Tasmota co ma wyświetlać i trzeba pewno więcej ustawień.

Pewno coś pogrzebie ale wyświetlacz nie jest aż taki konieczny ponieważ wszystkie dane wrzucę sobie na ekran dashticza.

Jesli się natomiast uda będzie to dodatkowy gadżet w rozdzielni.


Dodane : 19/09/2023 8:00 am
pawell32
(@pawell32)
Wpisów: 1284
Guru


@daro1003 wyświetlacze najłatwiej obsługuje się w espmega. Podpinasz wyświetlacz, kilka kliknięć. Dane z Domoticza wyświetlasz.


Dodane : 21/09/2023 7:40 am
Daro1003
(@daro1003)
Wpisów: 792
Mistrz Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K23


@pawell32 Czyli taką konstrukcje 3xPZEM + LCD robić na espmega ?

Czy na osobnym ESP podłączonym do LCD i załadowane espmega robię wyświetlanie danych z Domoticza ?


Dodane : 30/09/2023 12:23 am
pawell32
(@pawell32)
Wpisów: 1284
Guru


@daro1003 tak. Masz kilka mozliwości.

  • do Espmega podłączasz PZEM i wyświetlacz
  • dane poza Domoticz przesyłasz na inne esp z wyświetlaczem - ESPEasy P2P Networking
  • z Domoticza wysyłasz po http lub mqtt.

Dodane : 30/09/2023 3:06 pm
Daro1003
(@daro1003)
Wpisów: 792
Mistrz Patron Strony Donator 2K19, Donator 2K20, Donator 2K21, Donator 2K23


Dodane przez: @pawell32

dane poza Domoticz przesyłasz na inne esp z wyświetlaczem - ESPEasy P2P Networking

Czyli różne wskazania mogę zrobić w dowolnym miejscu na wyświetlaczu. Znasz jakiś poradnik jak to konstruować ?


Dodane : 30/09/2023 9:45 pm
pawell32
(@pawell32)
Wpisów: 1284
Guru


@daro1003 opis do lcd masz tu: https://espeasy.readthedocs.io/en/latest/Plugin/P012.html

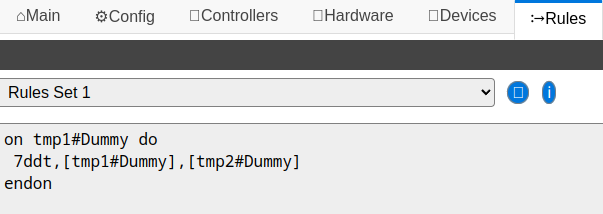

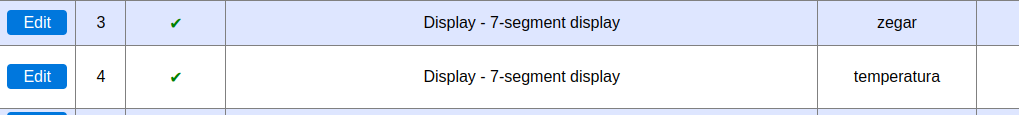

ja mam np. coś takiego:

Screenshot 20231001 191851
Screenshot 20231001 191851
Screenshot 20231001 192045

mam zbudowane zegary z dodatkowym wyświetlaczem led (8 digit) na któryn mam temperaturę z danego pomieszczenia i temp. zewnętrzną. Na wyświetlaczu LCD ustawiasz paramenty wg własnego uznania.

Tu masz opis jak wysyłać dane na wyświetlacz z zewnątrz:  https://espeasy.readthedocs.io/en/latest/Reference/Command.html


Dodane : 01/10/2023 7:28 pm
