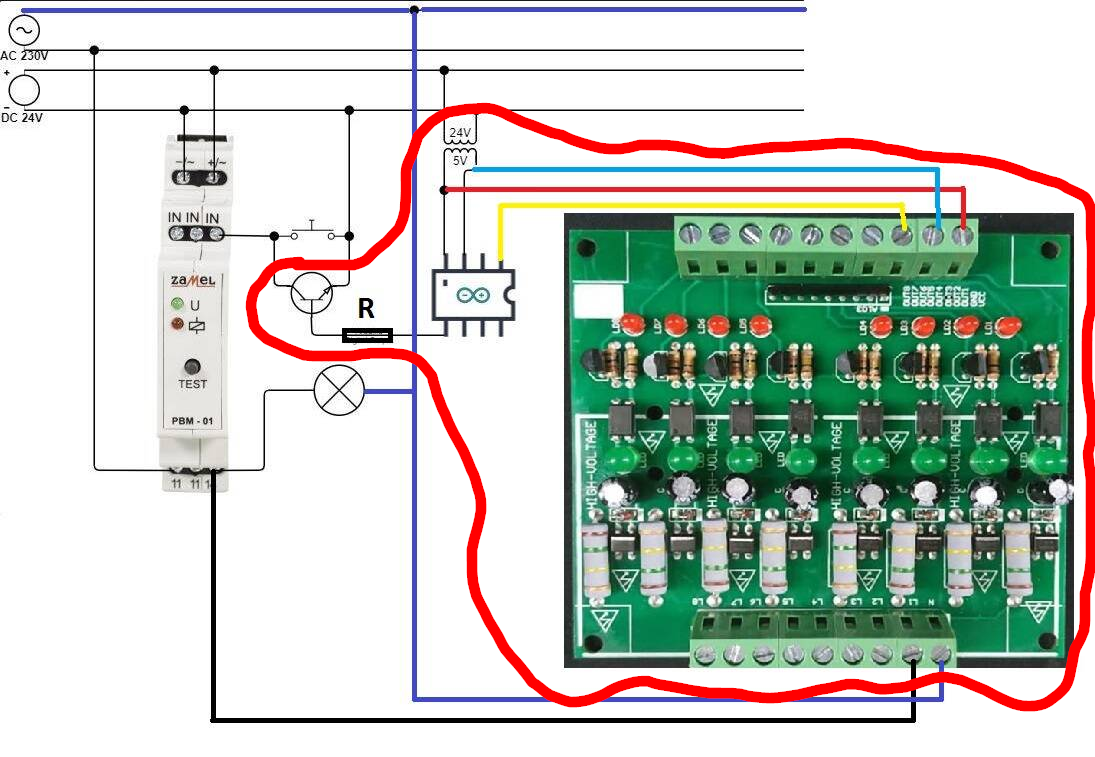

@kuba__s trochę to moja wina bo wstawiłem link do złego przekaźnika , ale mniejsza z tym obrazkowe rozwiązanie bez przekaźnika

3

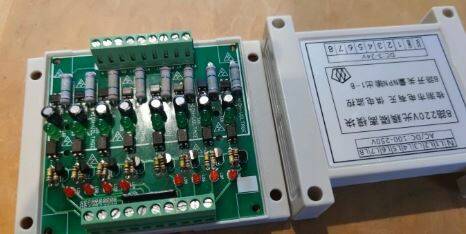

 Tu link do podobnego modułu dostępnego w sklepie https://www.gotronik.pl/8-kanalowy-modul-detekcji-napiecia-sieciowego-220v-p-4090.html

Ten moduł z obrazka występuje w obudowie na szynę więc nie ma problemu z lokalizacją

4




Dodane : 18/01/2022 10:16 am
kuba__s reacted
(@kuba__s)
Wpisów: 11
Bywalec


@isom, Twój obrazek pomógł. Koncepcja jest już dla mnie zrozumiała. Dzięki! 👍
Jest pewna zaleta Twojego pomysłu... przy żarówkach żarnikowych można sprawdzać ich przepalenie 😉

Zastanawiam się czy można jeszcze uprościć ten pomysł - zmniejszyć ilość komponentów i zapewnić ręczną obsługę oświetlenia mając tylko 230V do dyspozycji, czyli bez HA i linii DC 24V.

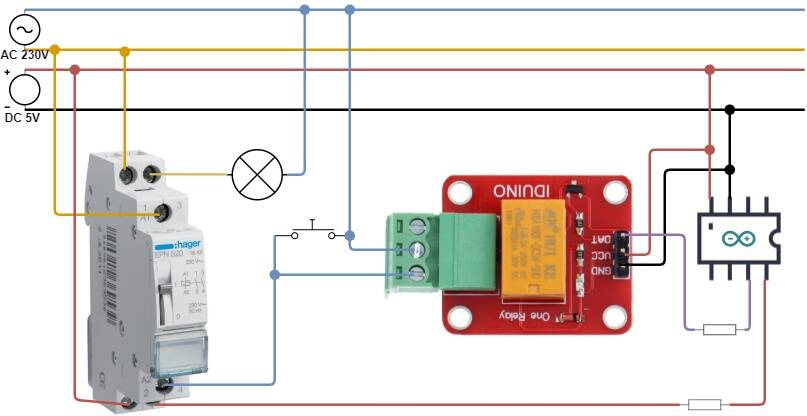

Zrobiłem kolejny obrazek. Mogę prosić o ocenę czy taki schemat wybuchnie i spali dom 💥, czy może ma to jakieś ręce i nogi 🤔?

oswietlenie smart oswietlenie 230v 001

Wszelkie inne wskazówki dotyczące sterowania światłem mile widziane 🙂


Dodane : 18/01/2022 8:10 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@kuba__s Na wstępie napiszę , że nie wiesz jeszcze ile tracisz rezygnując z 24V , albo może nigdy nie będziesz potrzebował czujników chociażby temperatury. Mając trzy żyły doprowadzone do puszki przycisku dzwonkowego można doprowadzić sobie takie 24V i mieć zasilanie na zapas, ale ok nie chcesz, nie namawiam.

Schemat do niczego się nie nadaje , a tak serio to przy tak połączonym przekaźniku bistabilnym raczej pożegnasz się z tym arduino i żarówka nigdy nie zaświeci, podpowiedzią niech będzie schemat tego przekaźnika , który sam tu wcześniej wstawiałeś. jak nie dojdziesz o co chodzi to oczywiście wyjaśnię, bo tak nie może być na 100%


Dodane : 18/01/2022 9:14 pm
(@kuba__s)
Wpisów: 11
Bywalec

Dodane przez: @isom

Na wstępie napiszę , że nie wiesz jeszcze ile tracisz rezygnując z 24V , albo może nigdy nie będziesz potrzebował czujników chociażby temperatury.

Niestety nawet nie wiem czego mogę potrzebować...

Dodane przez: @isom

przy tak połączonym przekaźniku bistabilnym raczej pożegnasz się z tym arduino i żarówka nigdy nie zaświeci

Założyłem, że styki robocze 1/3 i 2/4 są odseparowane od siebie. Nie wiem, która linia pali Arduino 🤷‍♂️


Dodane : 18/01/2022 9:27 pm
pawell32
(@pawell32)
Wpisów: 1179
Guru


@kuba__s  masz dwie możliwości: 1. trzymać się ściśle wskazówek jakie tu otrzymujesz :)) 2. poczytać, jakie są rozwiązania i dobrze się zastanowić co tak na prawdę chcesz uzyskać.


Dodane : 18/01/2022 9:31 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@kuba__s Coś chyba w tym domu będzie ? Jakaś rekuperacja , klima, ogrzewanie , rolety, więc nawet tylko czujniki temp . Często bywa tak, że myślało się o wszystkim, a mimo to po czasie wychodzi że trzeba coś dołożyć nawet po wifi i wtedy moduł do puszki gdzie już mamy zasilanie i po problemie.


Dodane : 18/01/2022 9:36 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

Dodane przez: @kuba__s
Założyłem, że styki robocze 1/3 i 2/4 są odseparowane od siebie. Nie wiem, która linia pali Arduino 🤷‍♂️

I tego założenia bym się trzymał , tyle że 99,99% przekaźników HAGER dostępnych na rynku styk 1 ma na górze a 3 na dole i to samo w przypadku drugiej pary , więc ?


Dodane : 18/01/2022 9:40 pm
(@kuba__s)
Wpisów: 11
Bywalec


@isom, dziękować, efekt mojego czytania do połowy wszystkiego 😳 przez co nie zwróciłem uwagi na to:

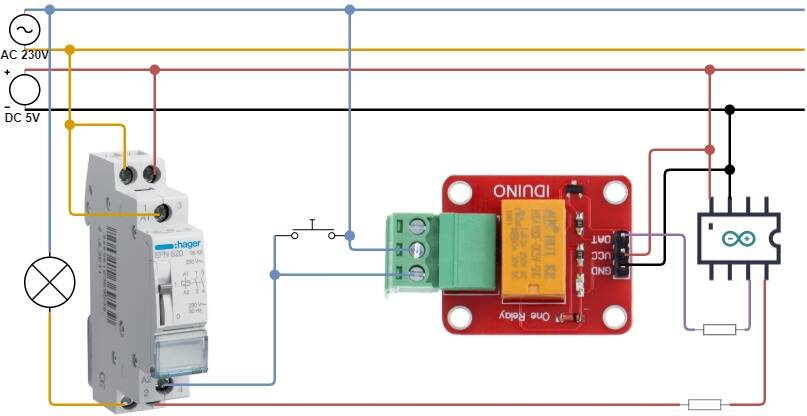

Dla sportu poprawiłem wersję "230V"

oswietlenie smart oswietlenie 230v 002



Wracając do opcji 24V, to czegoś takiego ubezpieczyciel się nie czepia❓ Pytam, bo kwestia ubezpieczyciela jest wiele razy poruszana na tym i innych forach.


Dodane : 18/01/2022 10:09 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@kuba__s znacznie lepiej to wygląda , a co do bezpiecznego napiecia 24V to ubezpieczyciel  nie ma prawa mieć zastrzeżeń, może tylko pogratulować , bo nawet ze zdjętym włącznikiem nikomu się krzywda nie stanie można podłączać takie włączniki przy włączonym zasilaniu. Dziecko może wymienić taki włącznik :))


Dodane : 18/01/2022 10:18 pm
(@kuba__s)
Wpisów: 11
Bywalec


Kontynuując wątek układu ze sterowaniem DC 24V, czy są dostępne gotowe komponenty/moduły, które odpowiadają za pobieranie stanu i przełączanie przekaźnika? Czy tylko rozwiązania DIY? Chcę uniknąć sieci pająka w szafie rozdzielczej.

2022 01 19 18 55 15 Clipboard




Dodane : 19/01/2022 7:16 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@kuba__s gotowce to takie moduły jak Denkovi , masz całą gamę i wybór zgodnie z twoimi preferencjami np RS485, LAN , USB , zresztą sam wstawiłeś fotkę takiego gotowca.


Dodane : 19/01/2022 8:33 pm
kuba__s reacted
(@kuba__s)
Wpisów: 11
Bywalec


@isom , czyli oddzielnie gotowiec do odczytu stanu (choć na razie nie widziałem wielokanałowego detektora napięcia 230V z gniazdem RJ45) i oddzielnie sterowanie przekaźnikiem❔
W kwestii detekcji 230V można skleić zaproponowaną przez Ciebię płytkę z arduino albo modułem od Denkovi, ale to już nie gotowiec wtedy 🙂 ...
Jeśli każdy gotowiec jest ceniony jak te od Denkovi, to do przemyślenia rozwiązania DIY 🤑


Dodane : 19/01/2022 9:13 pm
isom
 isom
(@isom)
Wpisów: 5079
Szef wszystkich szefów Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20


@kuba__s albo nieskromnie powiem , że jeszcze nie ma takich gotowców bo nie przewidują sygnałów zwrotnych ( potwierdzenia wykonania akcji) , albo ja nie znalazłem i może ktoś inny pomoże .


Dodane : 19/01/2022 9:32 pm
