Gate Driver z zainstalowanym oprogramowaniem AFE Firmware wersja T5 przeznaczony jest do bezprzewodowego (WiFi) sterowania bramami wjazdowymi i garażowymi, poprzez system automatyki domowej na przykład: Home Assistant, openHAB, Domoticz. Moduł dostępny jest również w wersja rozszerzonej, Gate Driver Dual, który dzięki zastosowaniu dwóch przekaźników umożliwia dodatkowo sterowanie furtką lub oświetleniem.
Kilka słów o urządzeniu:
- Układ zaprojektowany został do pracy z fabrycznymi automatami bram. Zasilany może być napięciem stałym lub zmiennym w zakresie od 12 do 24 wolt. Wyposażony został w przetwornicę z zabezpieczeniem termicznym, prądowym oraz przeciwzwarciowym.
- Na wejściu urządzenia możemy podłączyć do dwóch czujników magnetycznych (kontaktronów) lub oryginalnych wyłączników krańcowych automatu bramowego. Wejście czujników oznaczone symbolami S1 oraz S2 zabezpieczone są optycznie oraz automatycznie wykrywają polaryzację, czyli, czy czujniki sterowane są plusem [+] czy masą [-]
- W wersji Gate Driver Dual wejścia oznaczone symbolami S3 i SW sterowane są wyłącznie plusem [+].
- Aby zwiększyć zasięg urządzenia Gate Driver posiada zewnętrzną 2db antenę, .
- Do podłączeń przewodów zastosowane zostało uniwersalne złącze typu ARK.

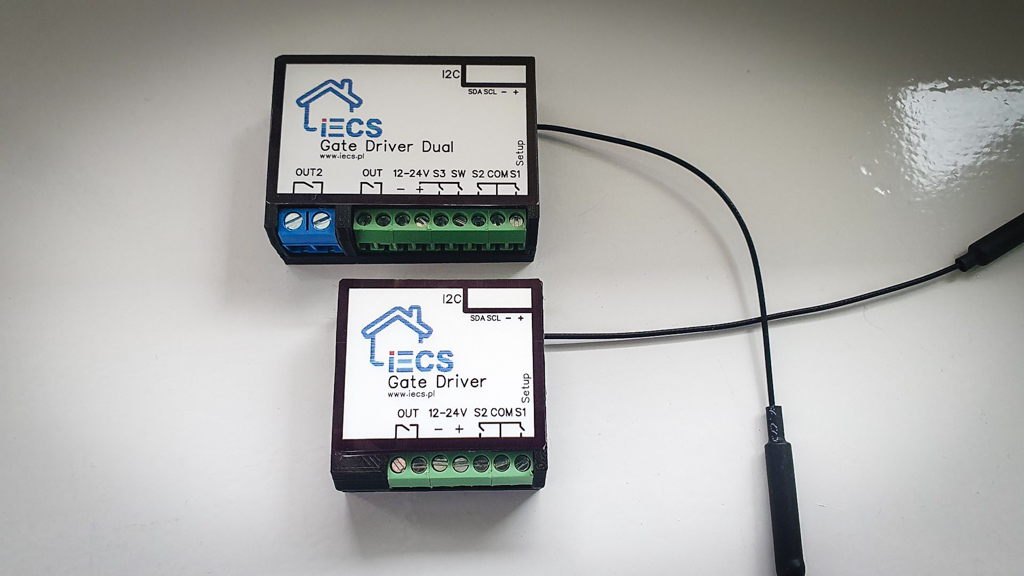

Wersja Gate Driver Dual
- wyposażona została w dwa odseparowane przekaźnik z stykami 8A;
- przekaźnik możemy wykorzystać do sterowania dowolnym urządzeniem zasilanym 230V. Najczęstsze zastosowanie to elektrozaczep furtki lub oświetlenie.
- do wejścia S3 możemy podłączyć czujnik (kontaktron) otwarcia lub zamknięcia,
- do wejścia SW opcjonalnie można podłączyć przełącznik służący do otwierania-zamykania bramy/drzwi lub załączenia oświetlenia.
Sterowniki ponadto posiadają wejście I2C, które umożliwi podłączenie np. czujników Bosch BMP180/280, które są obsługiwane przez AFE Pro. Dzięki temu zyskamy dodatkową możliwość monitorowania wilgotności, temperatury oraz ciśnienia atmosferycznego otaczającej urządzenie.
Oprogramowanie AFE Firmware zastosowane w Gate Driver jest w języku polskim oraz dostępne jest do pobrania za darmo.
AFE Firmware konfigurujemy przez przeglądarkę internetową, włączenie z aktualizowaniem oprogramowania do nowszych wersji. W podlinkowanym artykule możemy przeczytać oraz zobaczyć opis możliwości oprogramowania oraz sterownika: Sterowania bramą za pomocą systemów do automatyki
Typowa konfiguracja AFE Firmware T5
Podłączenia Gate Driver

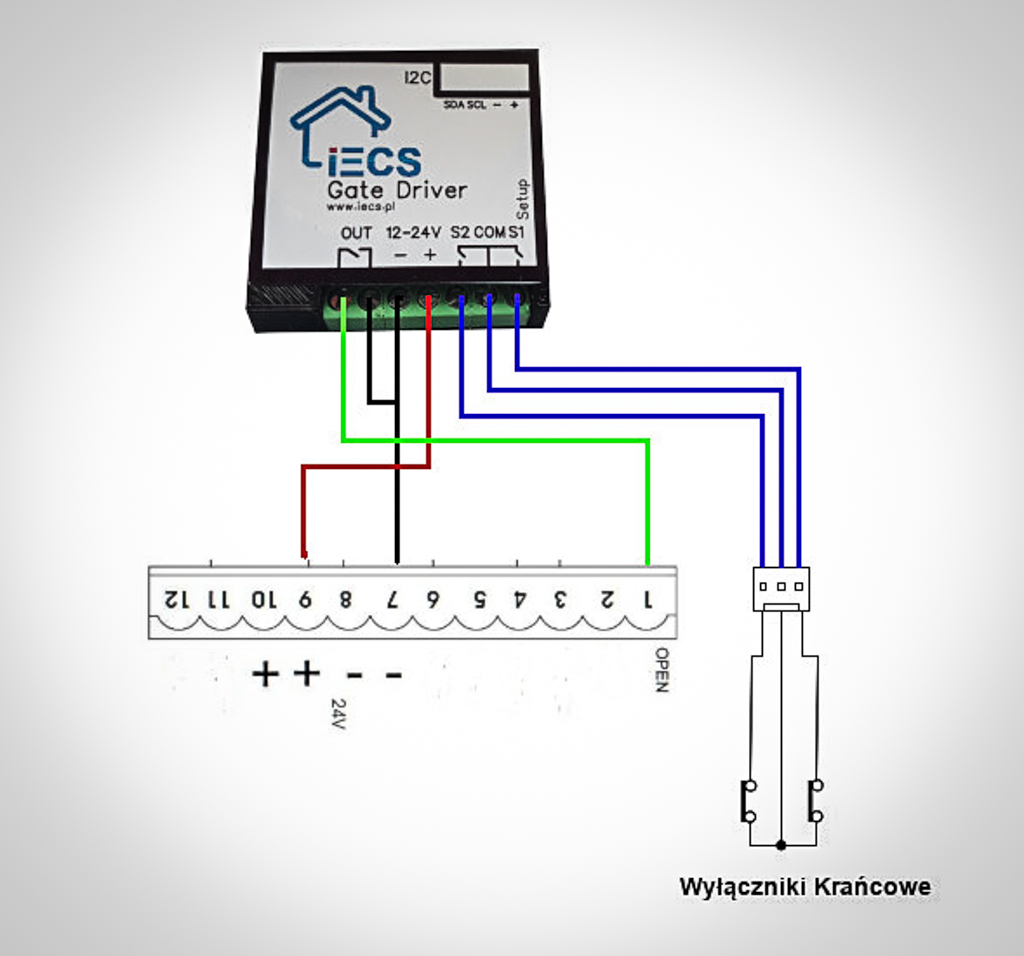

Podłączenie z wykorzystaniem czujników krańcowych
- zazwyczaj bramy przesuwane

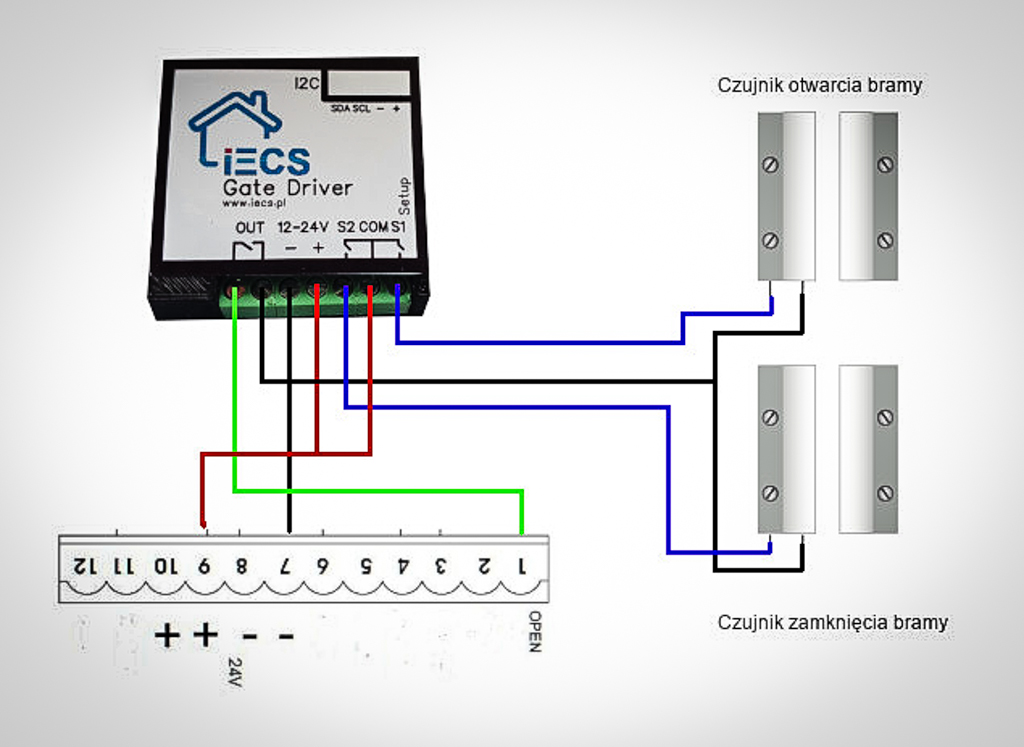

Podłączenie z wykorzystaniem czujników magnetycznych
- Zazwyczaj bramy skrzydłowe lub garażowe

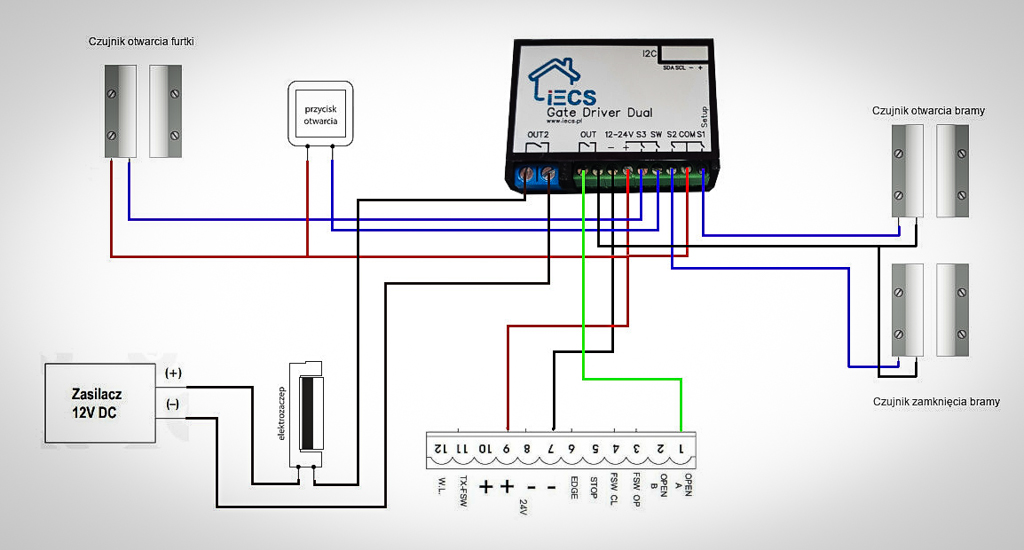

Podłączenie do bramy wjazdowej i furtki

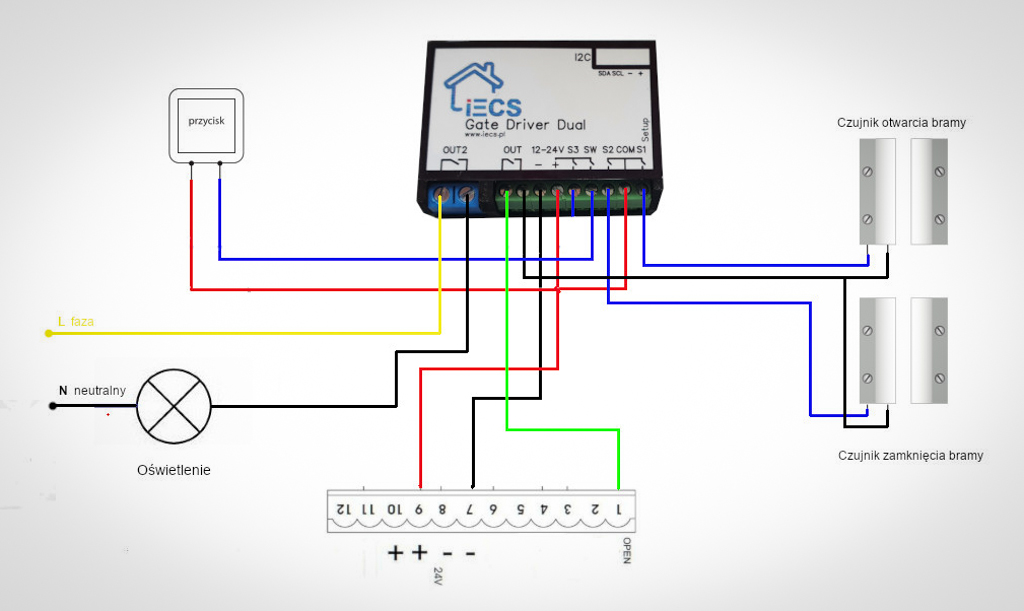

Podłączenie brama wjazdowa i oświetlenie 230V
Kontakt z projektantem urządzenia
Najmniejszy bezprzewodowy przełącznik WiFi: Sonoff Mini Extreme R4: $9.90

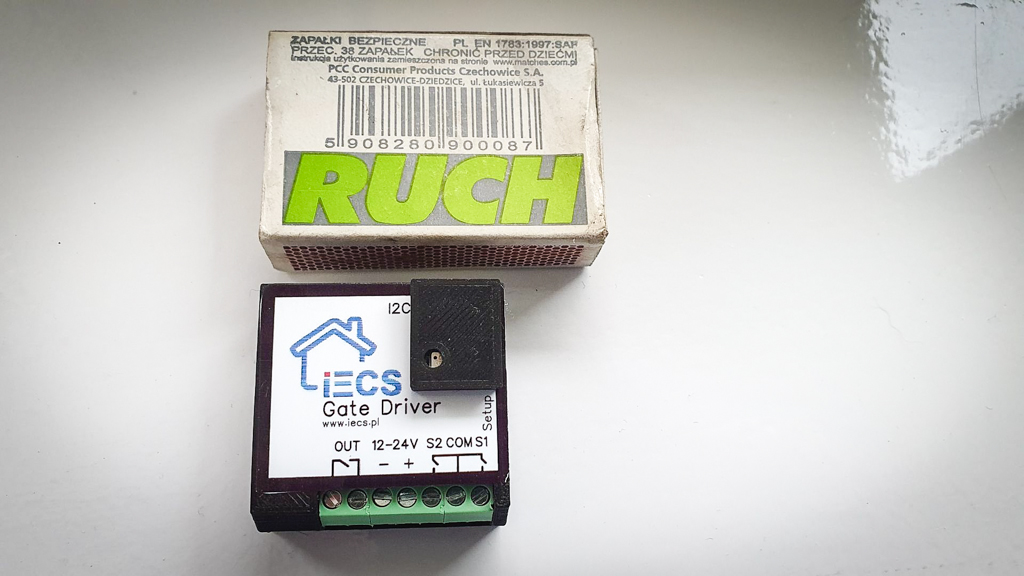

@lukas121 gratuluję kolejnej wersji. Wymiary są bardzo kompaktowe patrząc na zdjęcie porównawcze z pudełkiem od zapałek. U mnie działa bez problemowo wersja druga Twojego sterownika i jest to jeden z bardziej użytecznych komponentów mojej instalacji.
super robota
@adrian jak rozwiązałeś otwieranie bramy? tj. ręcznie czy np. po lokalizacji?
@pawell32 ręcznie, do wyboru smartfon, panel na ścianie, pilot RF, brelok MiFare. Z geolokalizacji zrezygnowałem – nie było w moim przypadku stabilne
Gdzie mozna kupic to urzadzenie w wersji dual?Pozdrawiam
Witam,
Jestem na etapie montażu bramy przesuwnej i furtki. Nie kupowałem jeszcze ani automatu ani elektromagnesu ani domofonu czy videofonu. Z tego co czytam na stronie i forum, do bramy i furtki dobrym rozwiązaniem będzie gate driver dual (choć nie wiem gdzie go można dostać), a czy do kompletu możecie mi polecić jakieś rozwiązanie do domofonu albo videofonu, który będę mógł zintegrować z smartdom? Mam domoticza na RPi i kilka sonoffów i czujników zigbee w domu jak na razie. Mogę do tego wykorzystać kamerę zewnętrzną wifi, której nie używam.
@bartek_f na priv pisz do @lukas121
@bartek_f Gate driver umożliwia połączenie automatu bramowego z systemem automatyki domowej. Poza gate driver potrzebujesz automat bramowy ja polecam NICE, co do video domofonu to mogę polecić Dahua VTO. Nie wiem jak z domoticzem ale do Home Assistant jest już integracja. Co do zamówienia gate driver pisz na pw.
Chciałem zapytać czy coś się zmieniło w AFE apropos Domoticz API? Dostałem Gate Drive Dual z oprogramowaniem T5-3.1.0-ESP8266 i mam dostępne tylko HTTP i MQTT API. Nie mam nigdzie możliwości wpisania IDx’a. Czy to kwestia złej wersji, czy zrezygnowaliście z tej funkcji?
@bartek_f hey, zainstaluj wersje dedykowana pod Domoticz.
https://afe.smartnydom.pl/pl/pliki-to-pobrania/afe-firmware#afe-firmware-t5-sterowanie-kontrolerem-bramy-drzwi-furtki
pozdrawiam
Czy jest szansa na dodane obsługi state_closing, state_opening, bo obecnie częściowe otwarcie trudno obsłużyć w cover MQTT. Chyba że ja po prostu tego nie potrafię.
Jak będę przerabiał AFE Firmware T5, wprowadzając MQTT Autodiscovery to spróbuję dodać to. Zapisałem sobie.
Uprzedzam, że nie będzie to szybko, bo zagrzebany jestem innej wersja AFE Firmware teraz. Tutaj jest mój plan.
Pozdrawiam
Czy jest możliwe że sterownik przy kłopotach z połączeniem sam otwiera bramę. Wygląda to tak, że sterownik jest niedostępny a jak staje się dostępny to otwiera bramę. Może to jakiś błąd ustawień ?
Zobacz tutaj
https://www.smartnydom.pl/forum/main-category-home-assistant/sterowanie-brama-afe-firmware-t5-nie-wiem-co-robie-zle-home-assistant/#post-19125
albo tu
https://www.smartnydom.pl/forum/main-category-home-assistant/sterownik-gate-driver-dual-otwiera-brame-po-utracie-zasilania/#post-18681
