Sugestia 3fazowy licznik zuzycia energii.

swierszczyk18
(@swierszczyk18)
Nowy

Cześć.

Chciałbym zamontować w swojej rozdzielni prądowej 2 liczniki zuzycia energii elektrycznej które będę mógł sparować z domoticz zainstalowanym na rpi4. Jeden licznik byłby głównym liczącym całkowite użycie energii, drugi natomiast liczyłby zużycie energii wallboxa używanego do ładowania auta elektrycznego. Tak jak napisałem chce to podłączyć pod domoticz ( serwer juz mam, jeszcze nie używany, dopiero zaczynam) dlatego niechcialbym żeby informacje szły przez jakieś chińskie serwery. Podeślijcie proszę jakieś wskazówki, konkretne urządzenia.

Cytuj
Autor tematu Dodane : 22/11/2021 12:06 pm
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

np. eastron SDM630 lub jakiejś innej firmy SDM630 - licznik 3 fazowy + z modbus'em żeby odczytywać z niego informacje o zużyciu lub SDM230 jeśli jedna faza.

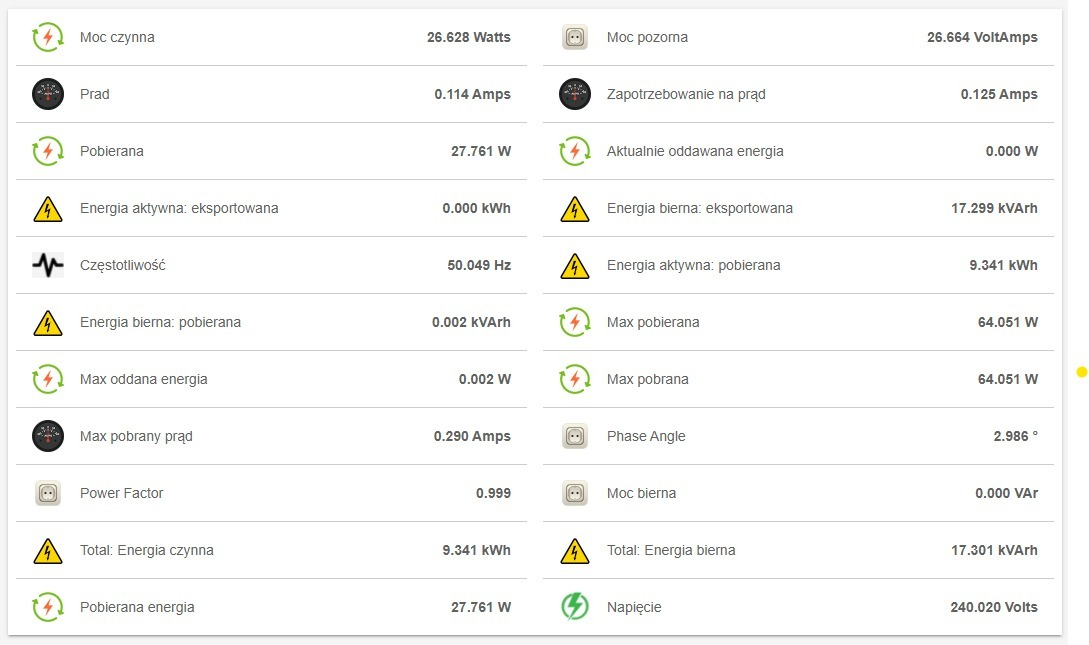

Z takiego 230 odczytuje takie informacje

OdpowiedzCytuj
Dodane : 22/11/2021 12:32 pm
swierszczyk18
(@swierszczyk18)
Nowy

I do tego będę potrzebować jeszcze Konwerter USB/RS485 do komunikacji z sdm630, a rpi będzie siedzieć w rozdzielni z prądem tak?

Jeśli będę chciał mieć 2x sdm630 to czy wtedy mogę podłączyć bez problemu 2x Konwerter USB/RS485? Rpi z domoticzem nie będzie miała z tym problemu?

Co jeśli chciałbym mieć np 5 liczników pomiaru prądu, czy trzeba zastosować hub USB?

OdpowiedzCytuj
Autor tematu Dodane : 22/11/2021 1:38 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

Konwerter tak ale jeden , RBPI możne być w dowolnym miejscu z którego łatwo pociągniesz magistralę rs485 do pierwszego licznika , od pierwszego ciągniesz do drugiego itd . Każdy licznik ma swój adres i tak można podłączyć całe 5 czy 20 liczników

OdpowiedzCytuj
Dodane : 22/11/2021 2:33 pm
swierszczyk18
(@swierszczyk18)
Nowy

Ok czyli każdy sdm230 czy sdm630 ma wejście i wyjście rs485. W takim razie nie ma problemu. Czy wiecie może czy ten interfejs rs485 ma jakieś ograniczenia co do długości kabla? Jeśli chciałbym dać pomiędzy liczniki a rpi powiedzmy 20m kabla czy nie będzie tracić pakietów, nie będzie problemów z komunikacją?

No i dzięki za dotychczasowe bardzo jasne odpowiedzi.

OdpowiedzCytuj
Autor tematu Dodane : 22/11/2021 5:38 pm
adrian
(@adrian)
Prezes Zasłużony dla Forum, Patron Strony

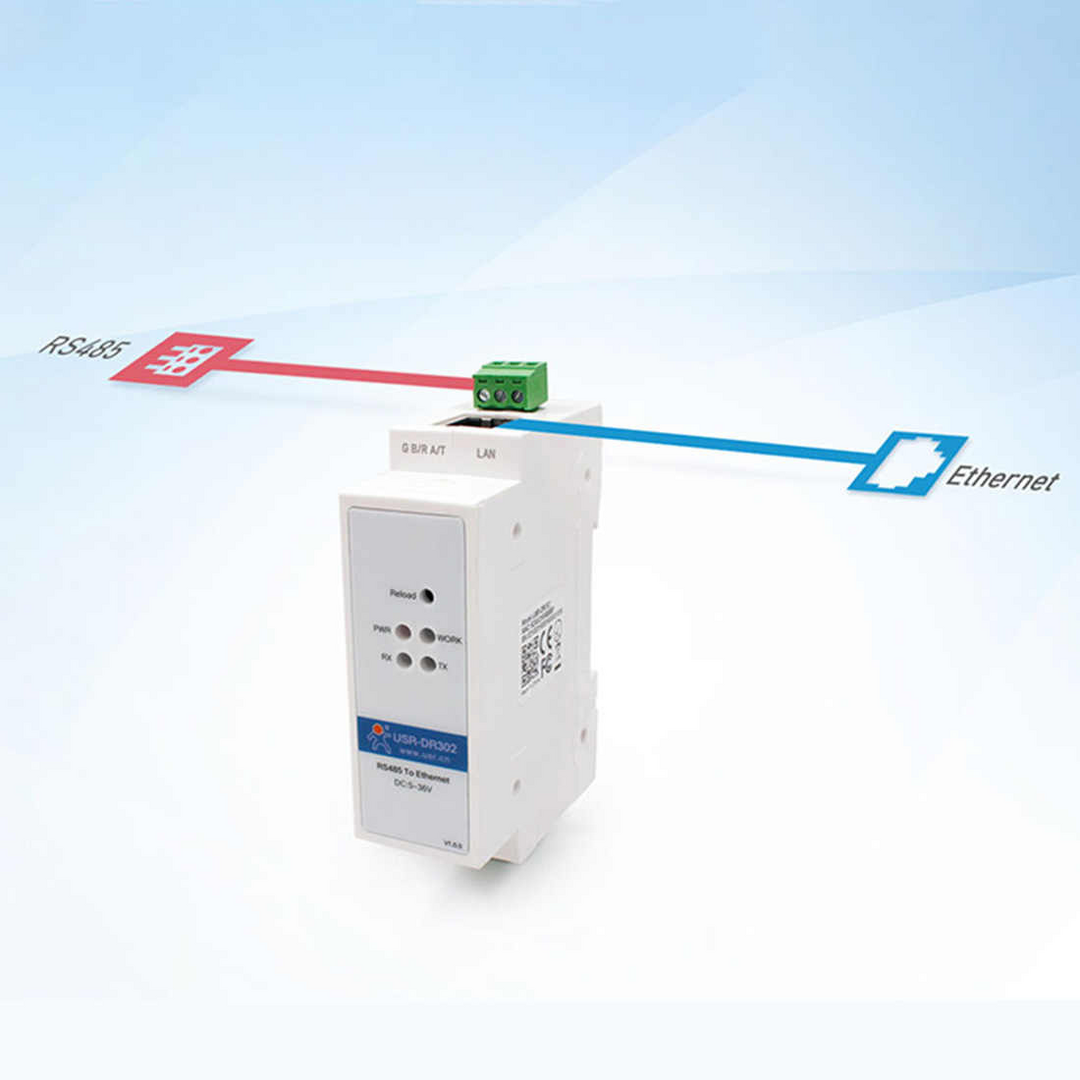

ja mam u siebie w rozdzielni konwerter RS485LAN na szynie DIN (jak na zdjęciu) - mam po prostu kabel sieciowy w rozdzielni i po sieci LAN czytam sobie dane z licznika


najprostsze to pewnie konwerter na USB w RPI jak napisał @isom

EDIT:

- nie każdy SDM ma RS485 - trzeba odpowiedni zakupić



OdpowiedzCytuj
Dodane : 22/11/2021 5:40 pm
MiG41
(@marcingajda)
Brygadzista

Najprostsze to konwerter rs485 -ttl i wemos , który przesyła dane po wifi... ( no chyba ,że jesteśmy w stanie doprowadzić magistralę do rpi...)

OdpowiedzCytuj
Dodane : 22/11/2021 5:55 pm
isom
 isom
(@isom)
Prezes Moderator Zasłużony dla Forum, Donator 2K19, Donator 2K20

@swierszczyk18 licznik z rs485 nie ma  wejścia i wyjścia tylko dwa zaciski najczęściej oznaczone A i B do których podłączasz magistralę i jeśli dołączasz kolejne urządzenia to podłączasz je równolegle do tych samych zacisków , długość 20m dla rs485 to mały pikuś przed śniadaniem , 50m też nie będzie problemem. Problem się zrobi jak przekroczysz kilometr.

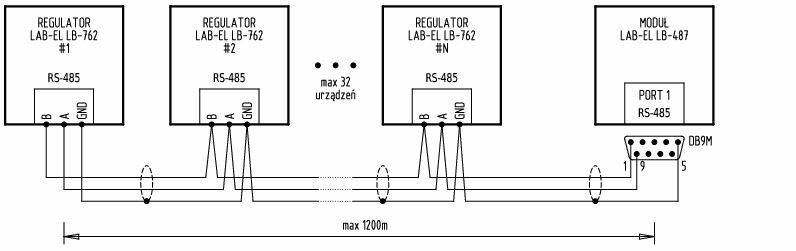

Przykład prawidłowego łączenia



magistrala



OdpowiedzCytuj
Dodane : 22/11/2021 6:31 pm
swierszczyk18
(@swierszczyk18)
Nowy

@isom

Już bardziej łopatologicznie nie można było :p

Dzięki!

OdpowiedzCytuj
Autor tematu Dodane : 22/11/2021 8:01 pm
