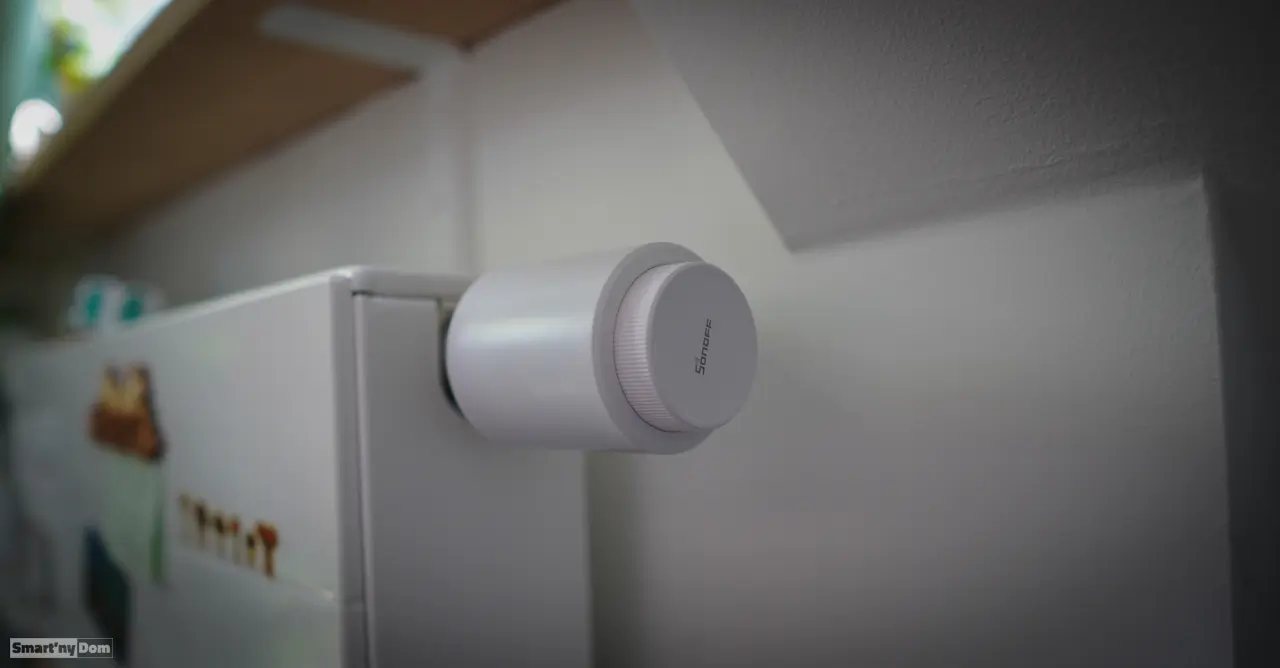

Sonoff TRV to bezprzewodowa głowica termostatyczna, za pomocą której można bezprzewodowo i automatycznie utrzymywać ulubioną temperaturę w pomieszczeniu, w którym Sonoff TRV jest zainstalowany. Głowica montowana jest na kaloryferze i w zależności od aktualnej temperatury w pomieszczeniu,  kontroluje dopływ czynnika grzewczego do kaloryfera, przez co podnosi lub obniża temperaturę w pomieszczeniu.

Dzięki wbudowanemu w urządzenie czujnikowi temperatury, Sonoff pracuje autonomicznie w zakresie od 4°C do 35°C . Wystarczy ustawić ulubioną temperaturę, na przykład 21°C , a głowica automatycznie będzie sterowała ogrzewaniem.

Warto wziąć pod uwagę, że o ile pomiar temperatur jest precyzyjny, to może być nieznacznie zawyżony w stosunku do temperatury w pomieszczeniu. Głowica bowiem instalowana jest przy kaloryferze, a więc zaraz przy źródle ciepła.

Możemy również zastosować dodatkowy czujnik temperatury w pomieszczeniu, na przykład Sonoff’a SNZB-02D, zbudować regułę i adekwatnie sterując zaworem, mieć już bardzo precyzyjnie kontrolowaną temperaturę w pomieszczeniu.

Temperaturę ustawia się w aplikacji dostępnej na smartfonach pracujących z iOS czy Android lub możemy ją ustawić ręcznie pokrętłem wbudowanym w głowicę. Temperatura ustawiana jest z dokładnością co 0,5°C.

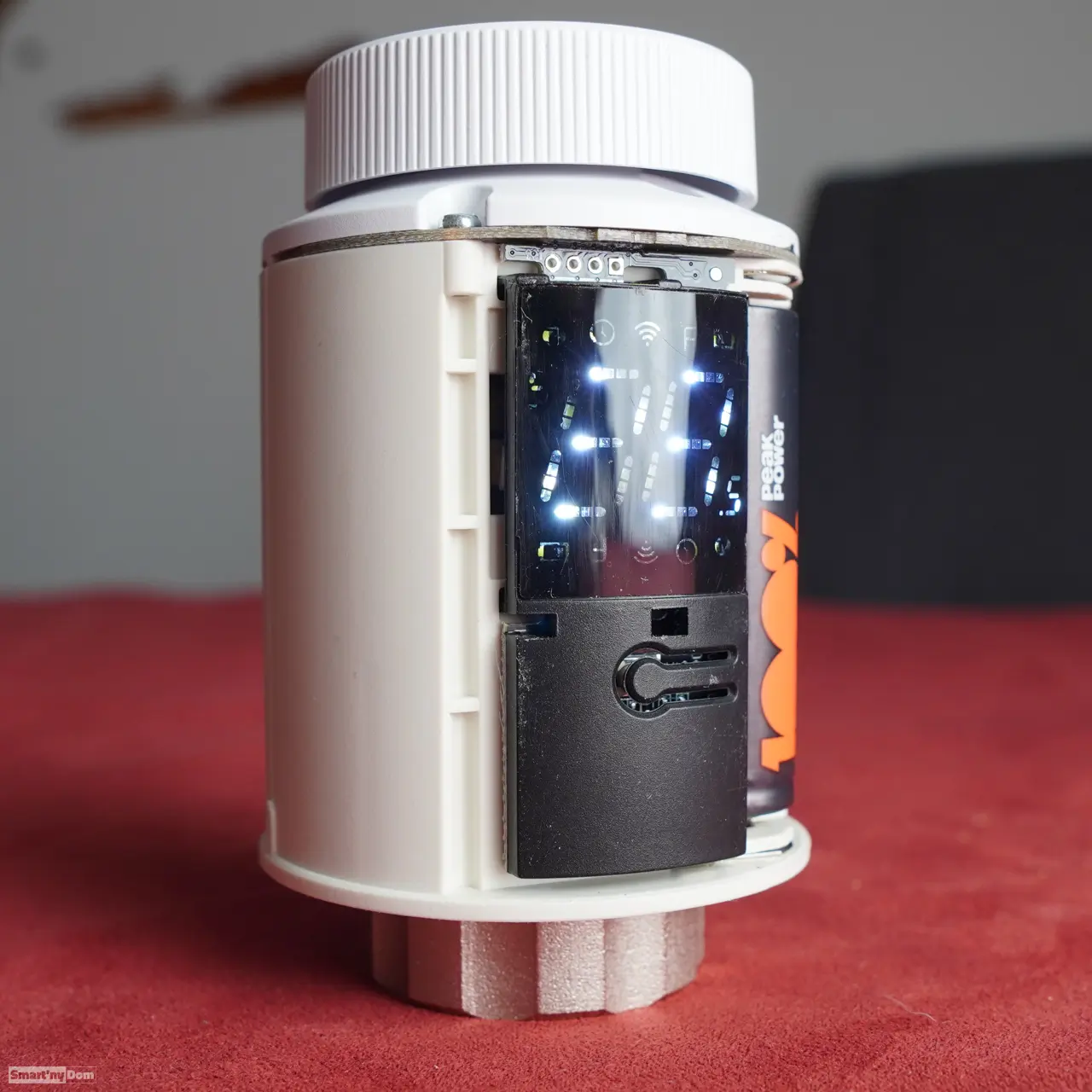

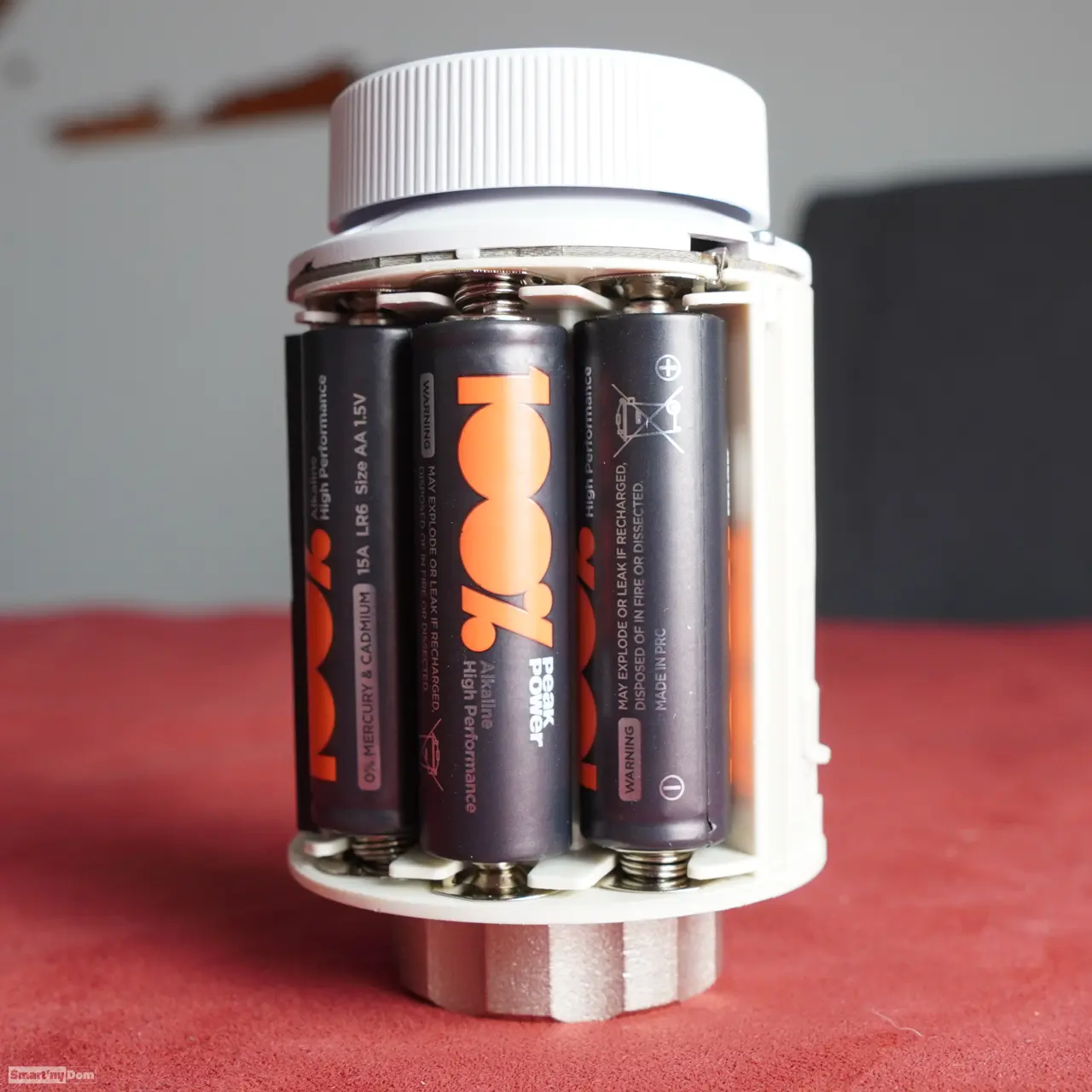

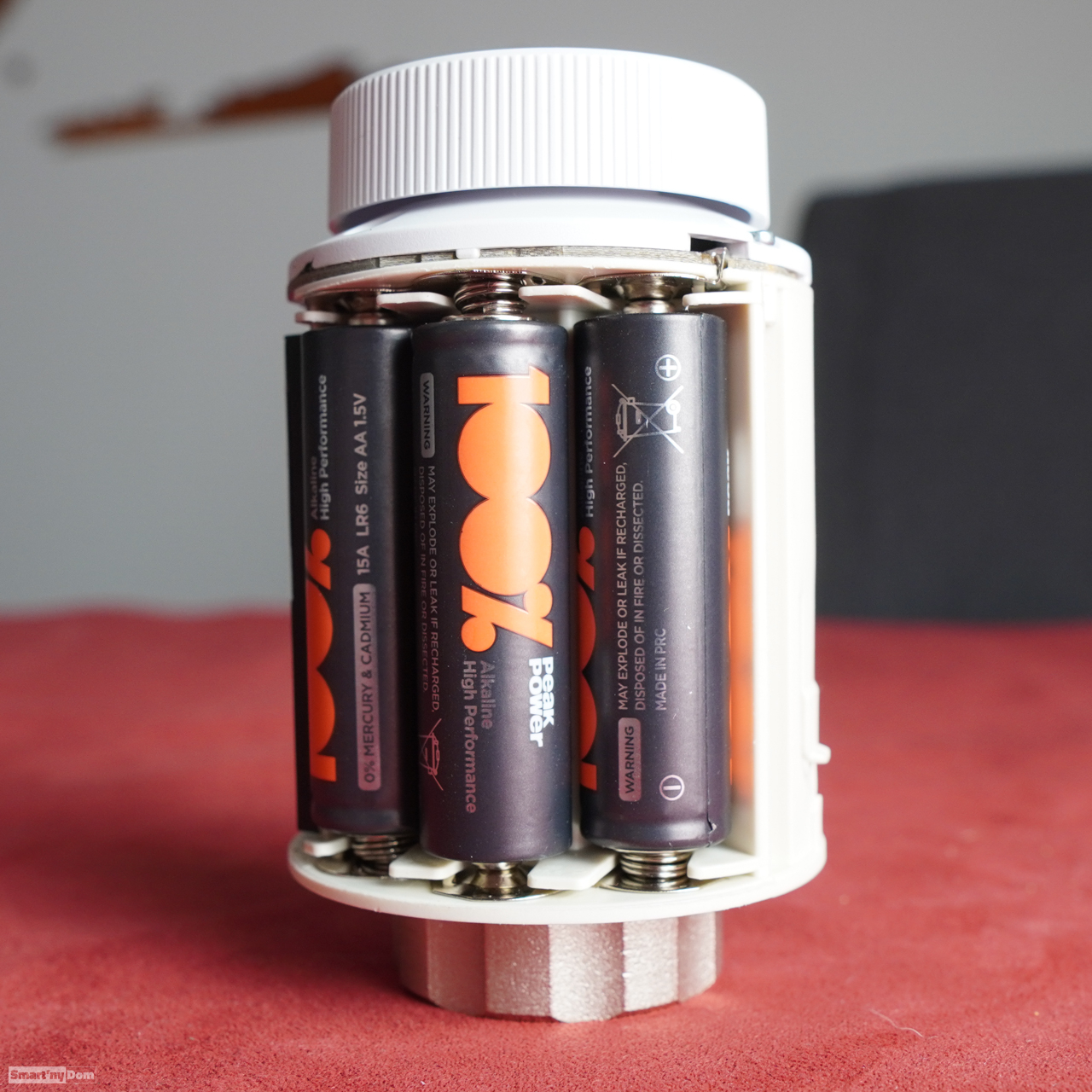

Sonoff TRV zasilany jest trzema bateriami R6 1.5v, w które musimy zaopatrzyć się samodzielnie.

Jeśli chodzi o bezprzewodową transmisję, Sonoff TRV wykorzystuje ZigBee 3 i do komunikacji z nim konieczny jest mostek ZigBee. Jeśli nie posiadamy i nie planujemy innych urządzeń pracujących w technologii ZigBee, to warto rozważyć głowicę TRV innego producenta pracującą ze standardowym WiFi. Natomiast jeśli TRV nie jest lub nie będzie jedynym urządzeniem w domu pracującym z ZigBee, to nie ma co się zastanawiać. ZigBee pracuje stabilnie, ma dobre domowe zasięgi. Głowica Sonoff TRV jest tzw. urządzeniem końcowym, a szkoda, bo nie będzie przedłużała zasięgu sieci ZigBee.

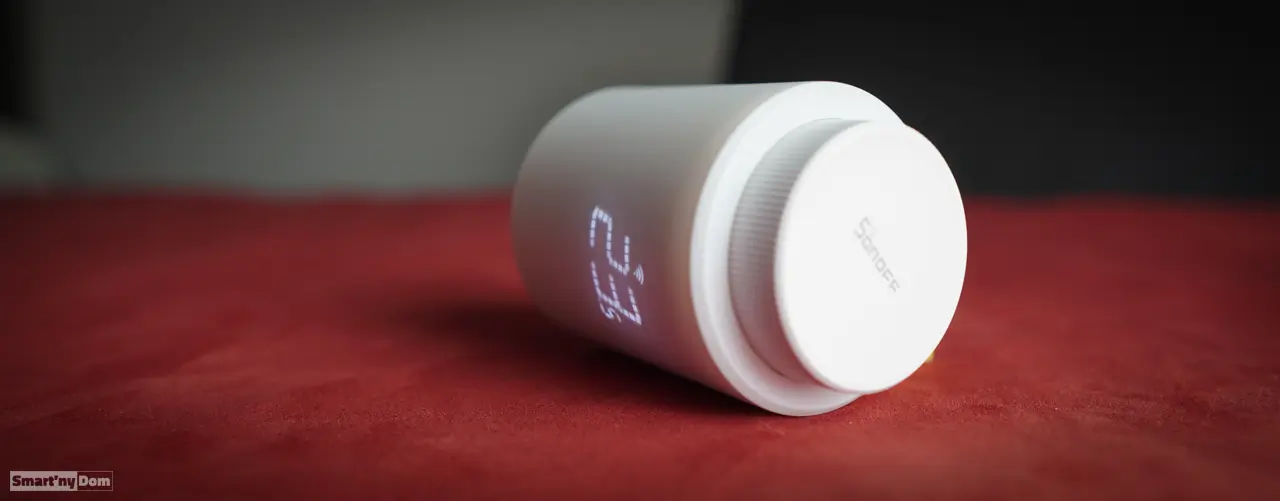

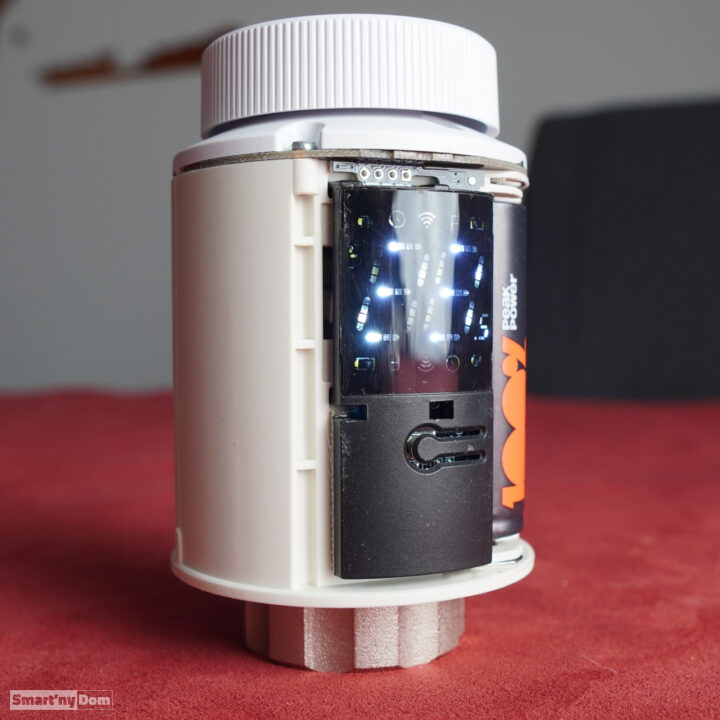

W Sonoff TRV wbudowany jest prosty wyświetlacz, pokazujący aktualną temperaturę oraz wspomagający ręczną zmianę ustawiania temperatury, którą wykonuje się za pomocą pokrętła. Gdyby chcieć coś więcej od wyświetlacza, to przekroczeniem podstawowych oczekiwań byłaby możliwość zmiany natężenia wyświetlanych cyfr.. Urządzenie wyświetla informacje podczas zmiany parametrów pracy głowicy lub po wciśnięciu pokrętła. W trybie normalnego działania wyświetlacz jest wyłączony.

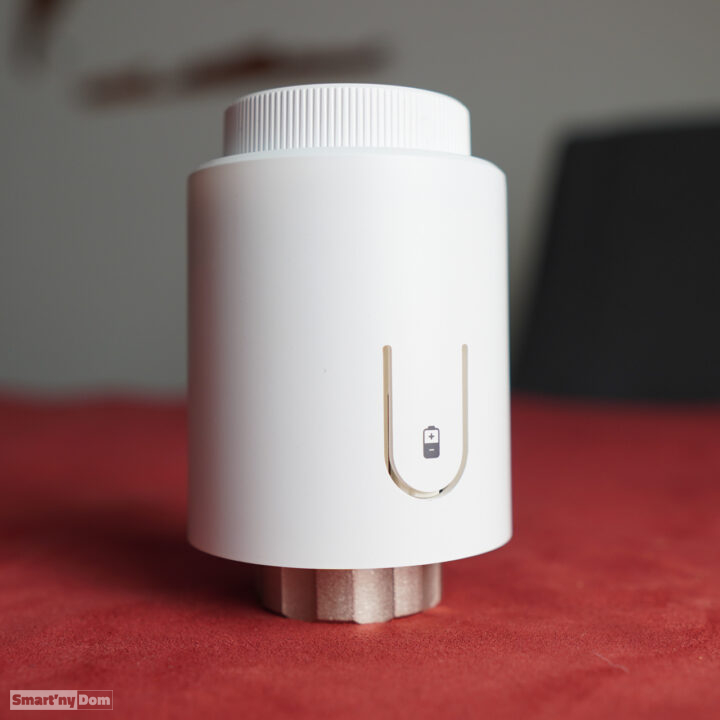

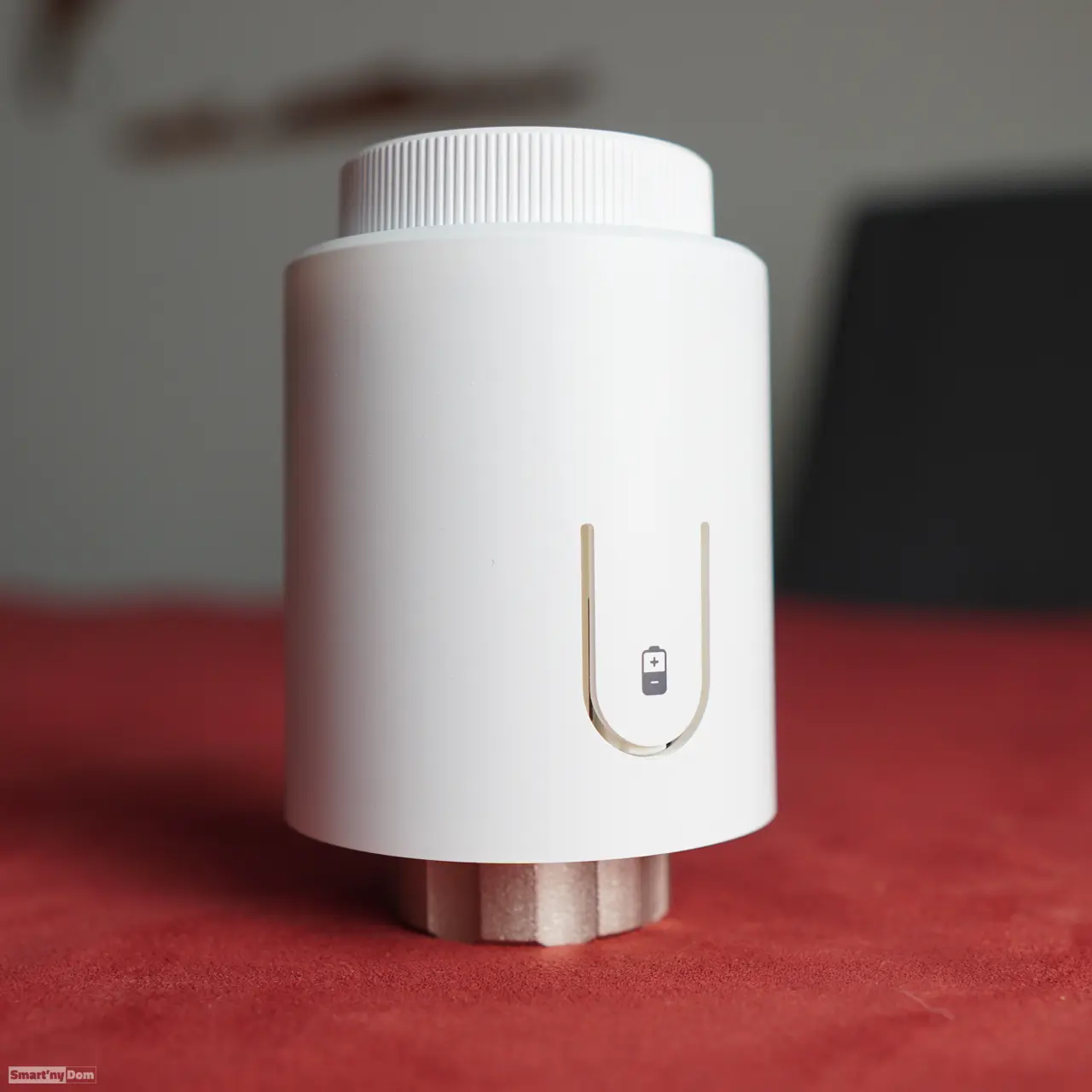

Głowica nie jest miniaturowa. Jej rozmiar to: 94 x 58 x 58 mm i ma kształt walca. Głowica dostępna jest w kolorze białym, w ręku sprawia dobre, solidne wrażenie.

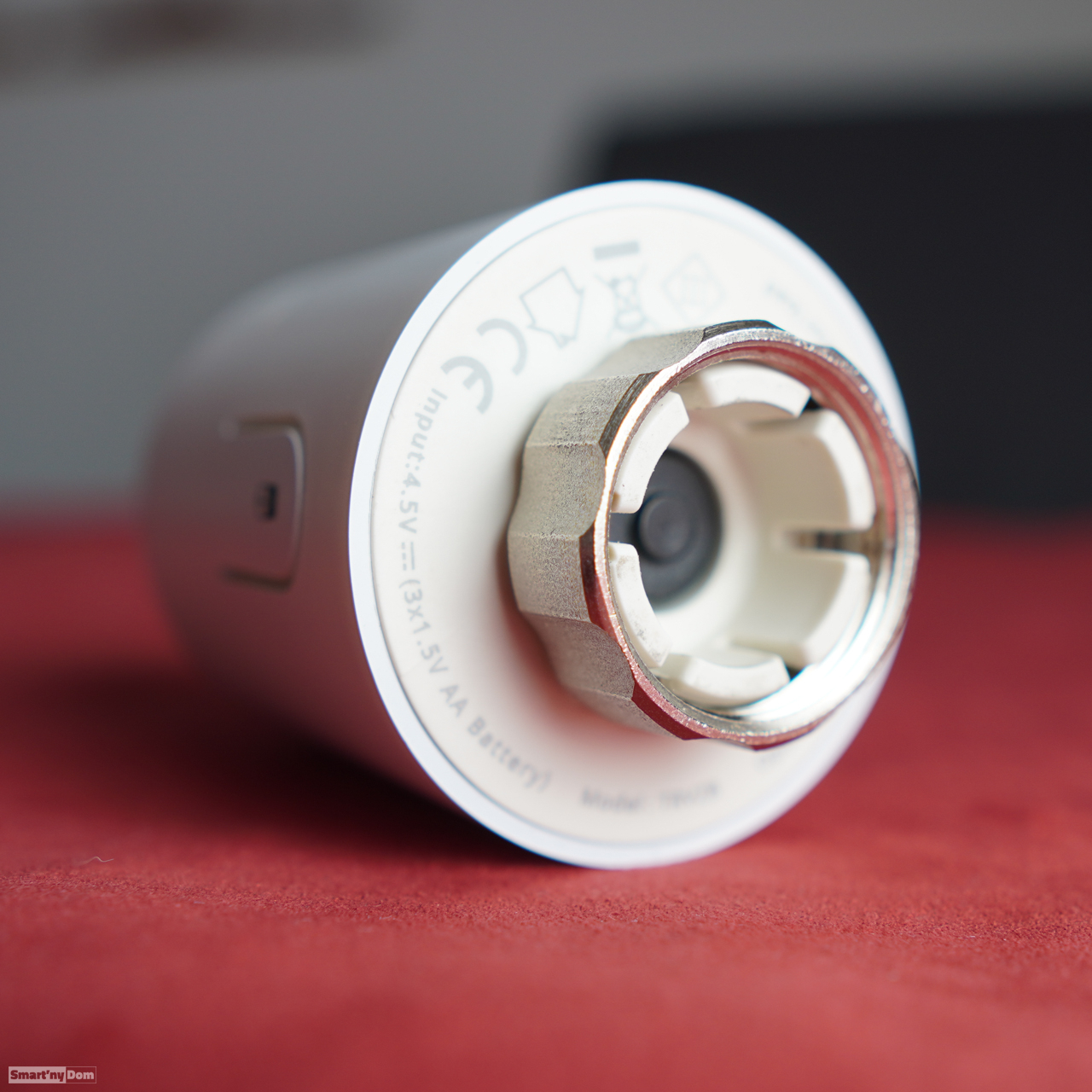

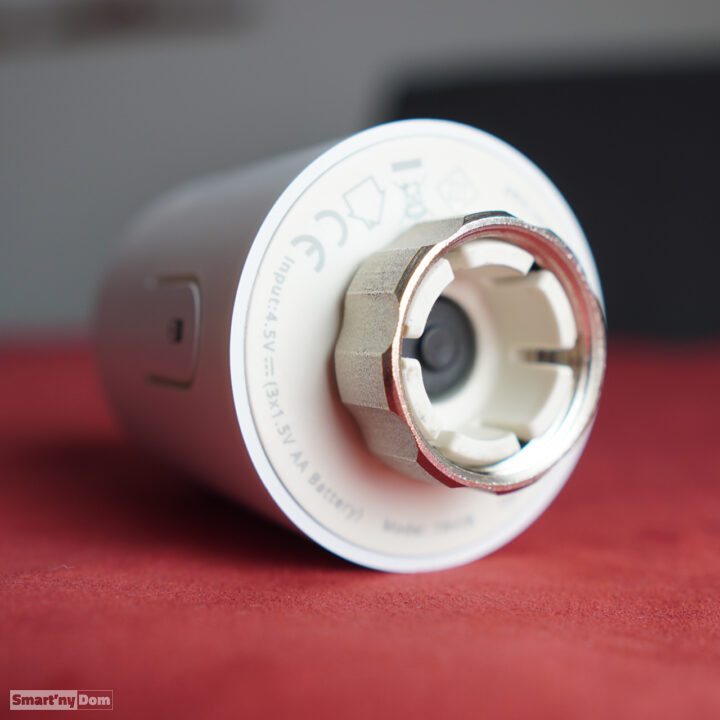

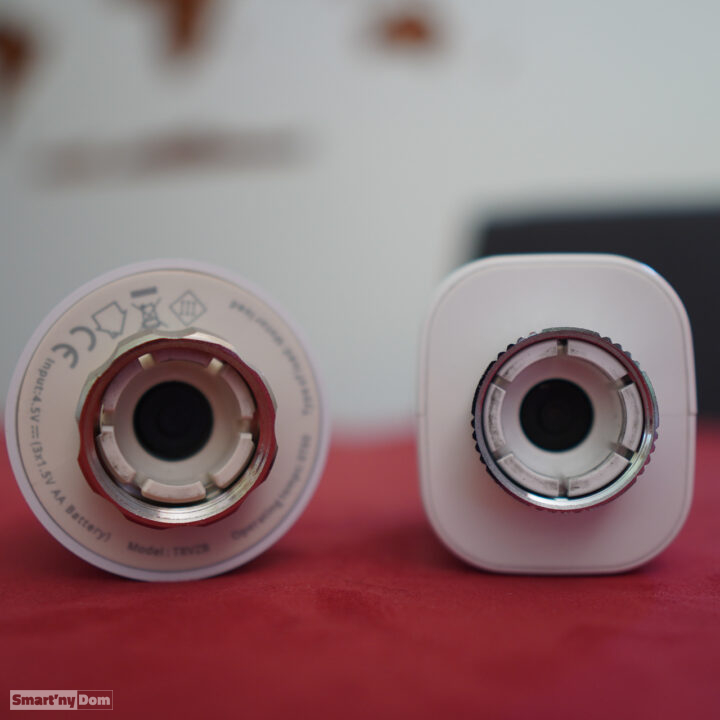

Standardowe mocowanie urządzenia do gwint M30x1.5mm natomiast wraz z urządzeniem producent dostarcza 6 różnych adapterów, które umożliwiają przykręcenie Sonoff TRV do grzejników z różnymi rozmiarami gwintów zaworu grzejnika. Nakrętka jest metalowa i na pewnio nie rozpadnie się w trakcie instalacji oraz użytkowania głowicy.

https://s.smartnydom.pl/r/sonoff-trvzb

Podczas pracy urządzenia słychać jego motor, gdy trwają zmiany poziomu otwarcia/zamknięcia zaworu. Motor pracuje szybko, bo max otwarcie/zamknięcie to mniej więcej 3 sekundy.

Przykładowe zastosowania

Standardowe zastosowanie głowicy termostatycznej Sonoff TRV to automatyczne sterowanie temperaturą pomieszczenia poprzez zakręcanie/odkręcanie dopływu czynnika grzewczego do kaloryfera.

Natomiast ta standardowa funkcja głowicy Sonoff może być wykorzystana na różne sposoby, na przykład:

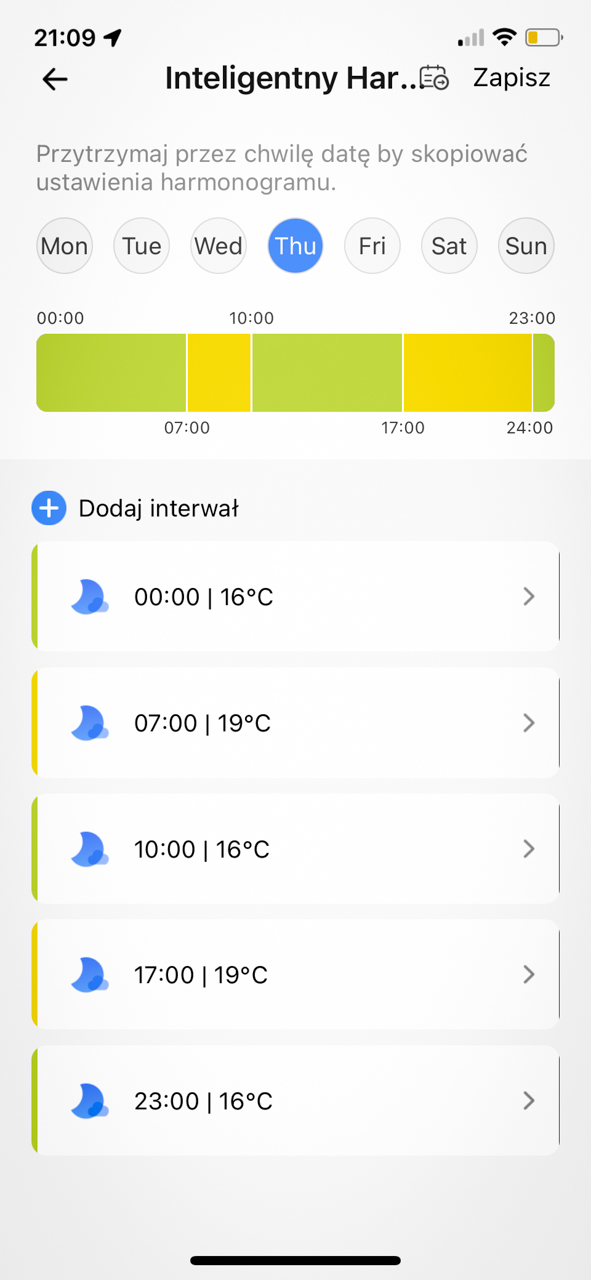

Możemy ustawić własne harmonogramy, kiedy Sonoff TRV będzie utrzymywać ogrzewanie na zadanym poziomie, na przykład chłodniej w nocy i cieplej w określonych godzinach dnia.

Wykorzystując czujniki ruchu i monitorując obecność domowników możemy adekwatnie sterować grzejnikiem.

Kiedy wyjeżdżamy,  możemy ustawić tryb anty-zamarzaniowy i głowica będzie pilnowała, aby w pomieszczeniu temperatura nie spadła poniżej ustawionej, na przykład 5°C.

Sonoff TRV wykrywa otwarcie okna. Jeśli temperatura w pomieszczeniu spadnie o 1.5°C w ciągu 4.5 minuty, tryb otwarcia okna jest aktywowany. Głowica ustawia temperaturę 12°C, aby nie grzać niepotrzebnie. Kiedy temperatura wzrośnie o 1.5°C w ciągu kolejnych 4.5 minuty lub temperatura zostanie ręcznie zmieniona w aplikacji lub pokrętłem w głowicy, tryb otwartego okna zostanie wyłączony.

Jeśli głowica Sonoff kontroluje temperaturę w pokoju dziecka, możemy włączyć blokadę, aby dzieciak nie mógł, np. bawiąc się, zmienić temperatury na głowicy.

Sposobów wykorzystania Sonoff TRV w zakresie sterowania dopływem czynnika grzewczego do kaloryfera może być znacznie więcej i dzięki temu można zmniejszyć zużycie energii na ogrzewanie i zaoszczędzić pieniądze.

Sterowanie

Zawór Sonoff TRV może być sterowany bezprzewodowo z wykorzystaniem aplikacji producenta o nazwie eWeLink. Aplikacja dostępna jest na smartfonach pracujących z Android i iOS

W aplikacji eWeLink można, między innymi:

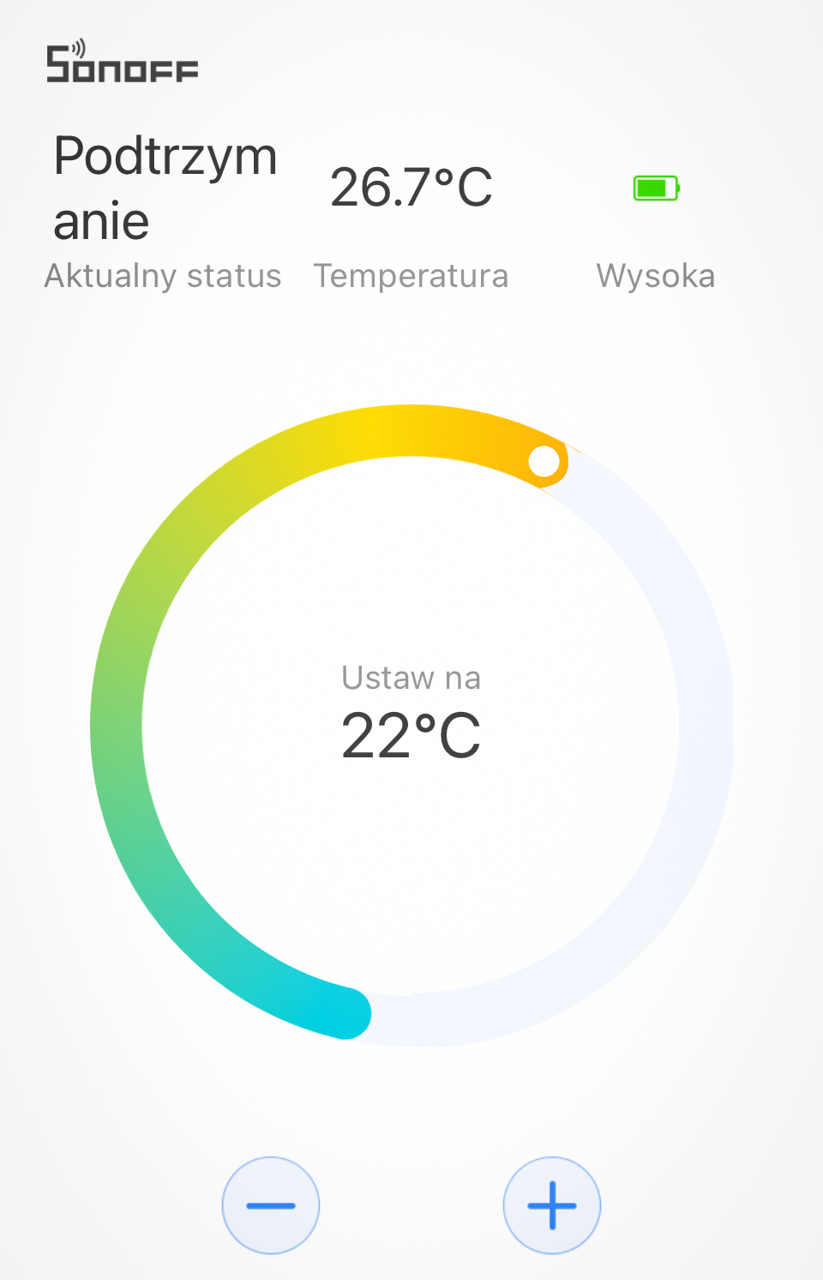

• Monitorować oraz ustawiać temperaturę w pomieszczeniu, którą zawór ma kontrolować
• Ustawić tryb automatyczny, ręczny lub zamknąć głowicę w trybie anty-zamarzaniowym
• Definiować harmonogramy uzależnione od dnia tygodnia, konkretnej godziny
• Budować bardziej zaawansowane sceny, na przykład uzależnione od innych urządzeń: czujników temperatury, ruchu, itp.
• Przeglądać, jak temperatura w pomieszczeniu zmieniała się w czasie na wykresie godzinowym, dziennym lub miesięcznym
• Wyeksportować dane historyczne w formacie CSV i przetwarzać je w dowolny sposób
• Monitorować poziom zużycia baterii zasilających głowicę
• Połączyć kilka głowic Sonoff w grupę i sterować nimi jednocześnie

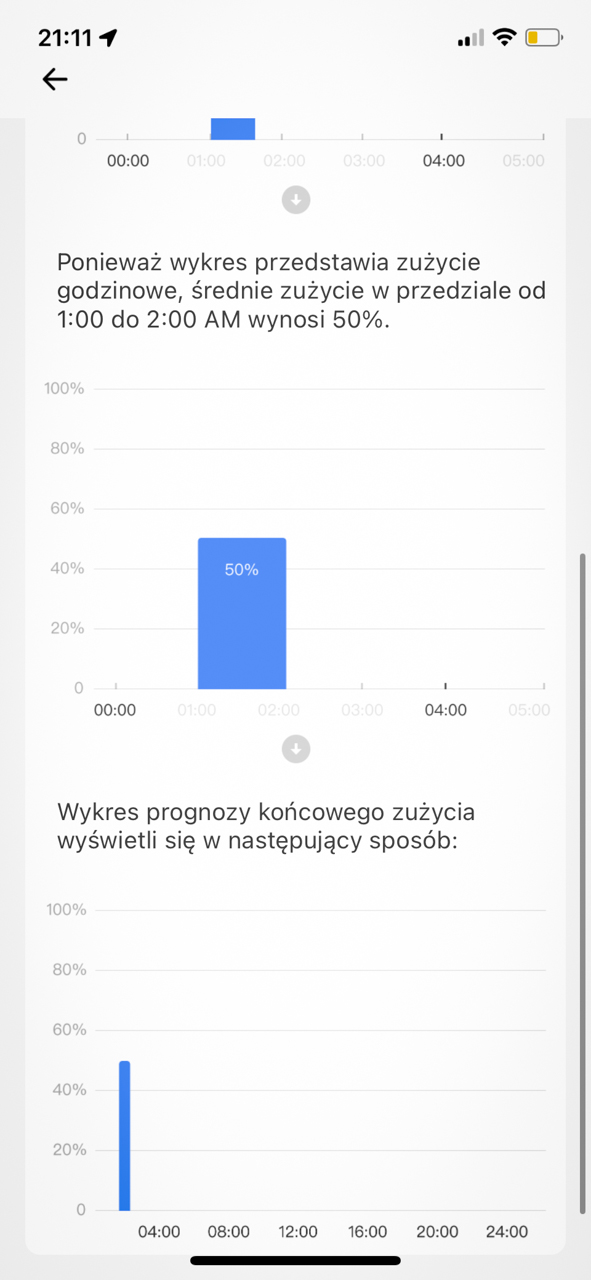

• Analizować  prognozy zużycia gazu

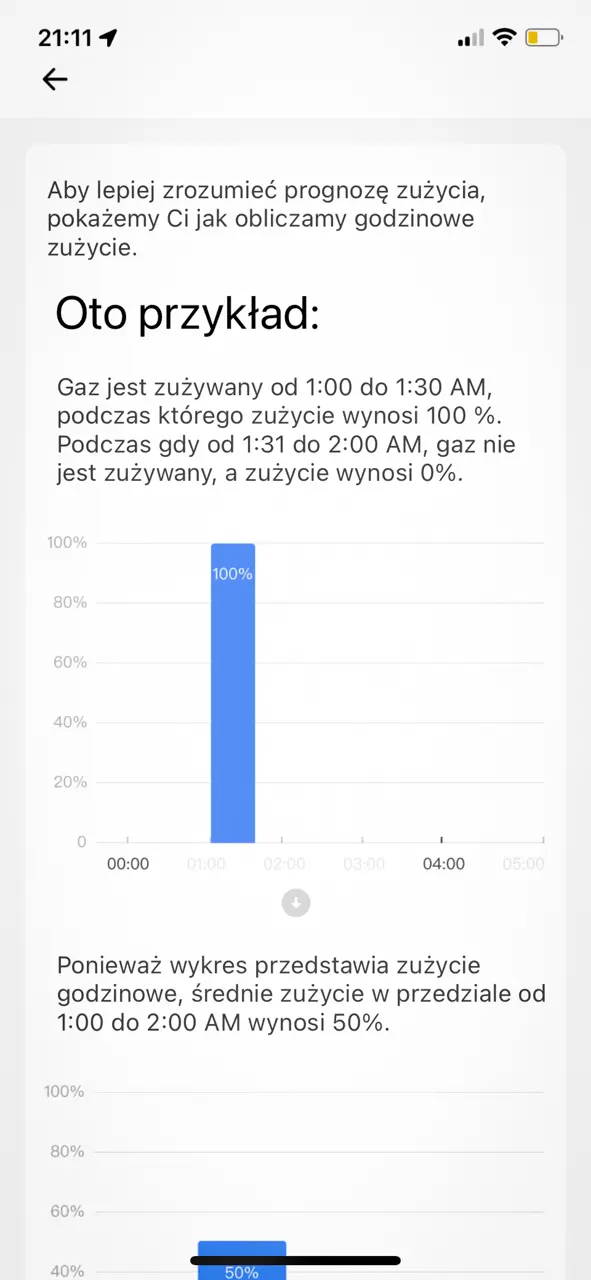

Ta funkcja, tak jak została opisana, jakoś nie przypadła mi do gustu. W jej opisie mamy informację, że pokazuje zużycie gazu, które liczone jest w taki sposób, że:

• jeśli zawór otwarty był przez godzinę to godzinowe zużycie gazu było na poziomie 100%;
• jeśli zawór otwarty był 30min., to godzinowe zużycie gazu było 50%

No okay😉, ale czy zawór otwarty czy zamknięty, to łączenie tego z prognozowaniem zużycia gazu?? no nie 🤦‍♂️. Jedyna pożyteczna informacja z tej statystyki to wiedza kiedy i jak długo zawór był otwarty i przez grzejnik przepływała gorąca woda.

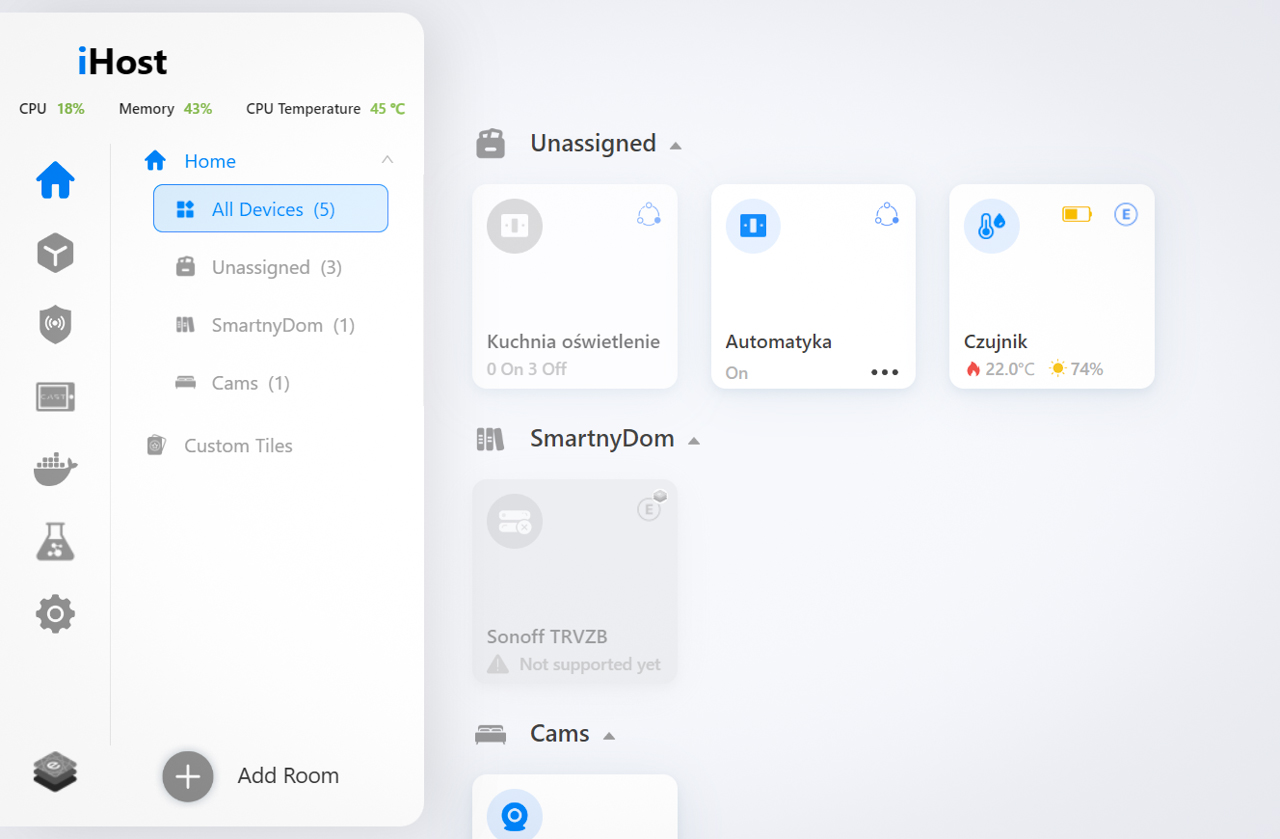

W momencie pisania tego artykułu Sonoff TRV nie współpracuje jeszcze z Sonoff iHost. Na podstawie informacji, które uzyskałem od ekipy Sonoff,  iHost będzie obsługiwał Sonoff TRV w listopadzie 2023.

Również, zigbee2mqtt nie obsługuje jeszcze tego konkretnego sprzętu, ale to tylko kwestia czasu, kiedy dedykowana konfiguracja dla Sonoff TRV  zostanie wprowadzona do oprogramowania zigbee2mqtt i będzie można bez większych problemów korzystać z głowicy z innymi systemami do automatyki, jak na przykład OpenHab, czy HomeAssistant.

Na dzień premiery Sonoff TRV nie jest sterowalny asystentami głosowymi, zobaczymy czy w kolejnych wersjach oprogramowania taka funkcja zostanie dodana.

Sonoff TRV w porównaniu z Shelly TRV

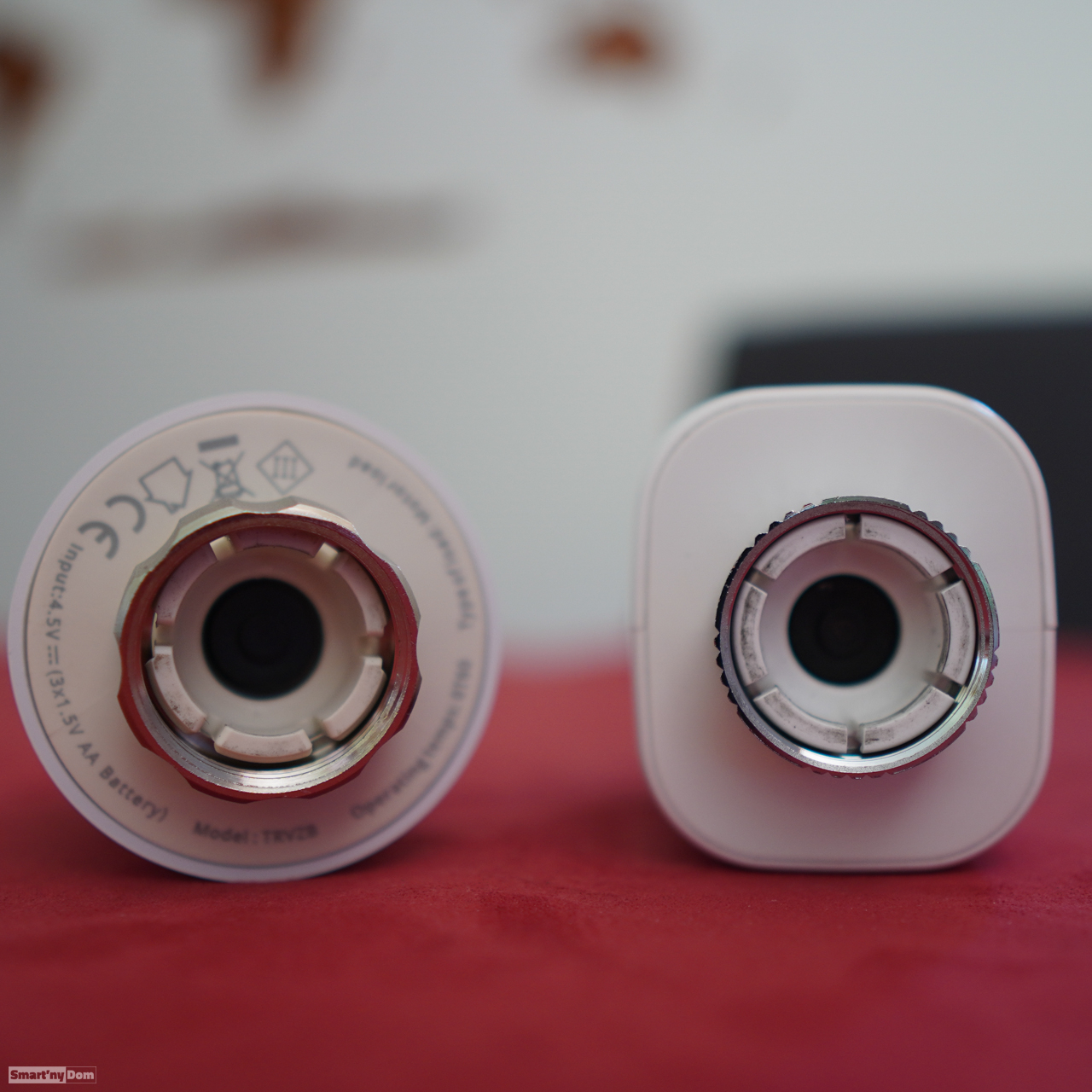

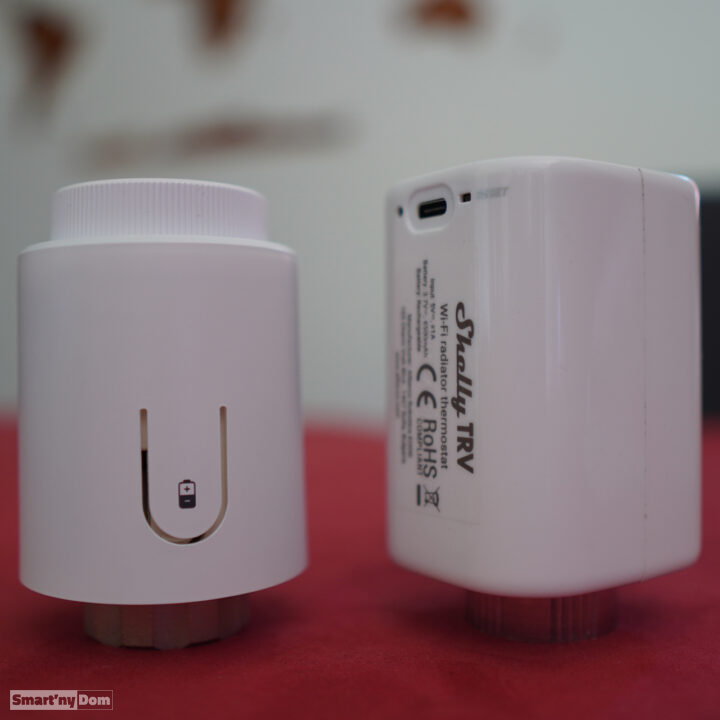

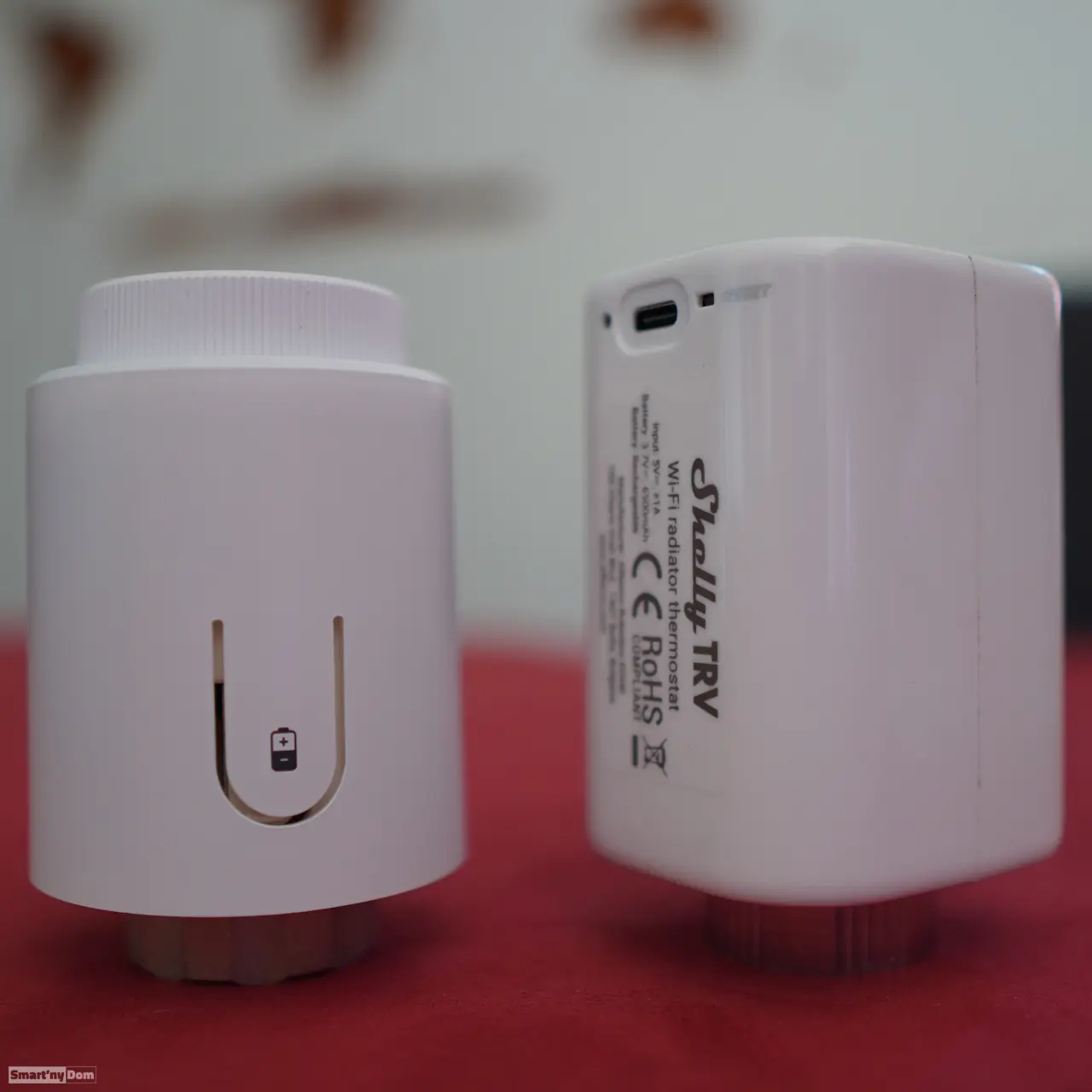

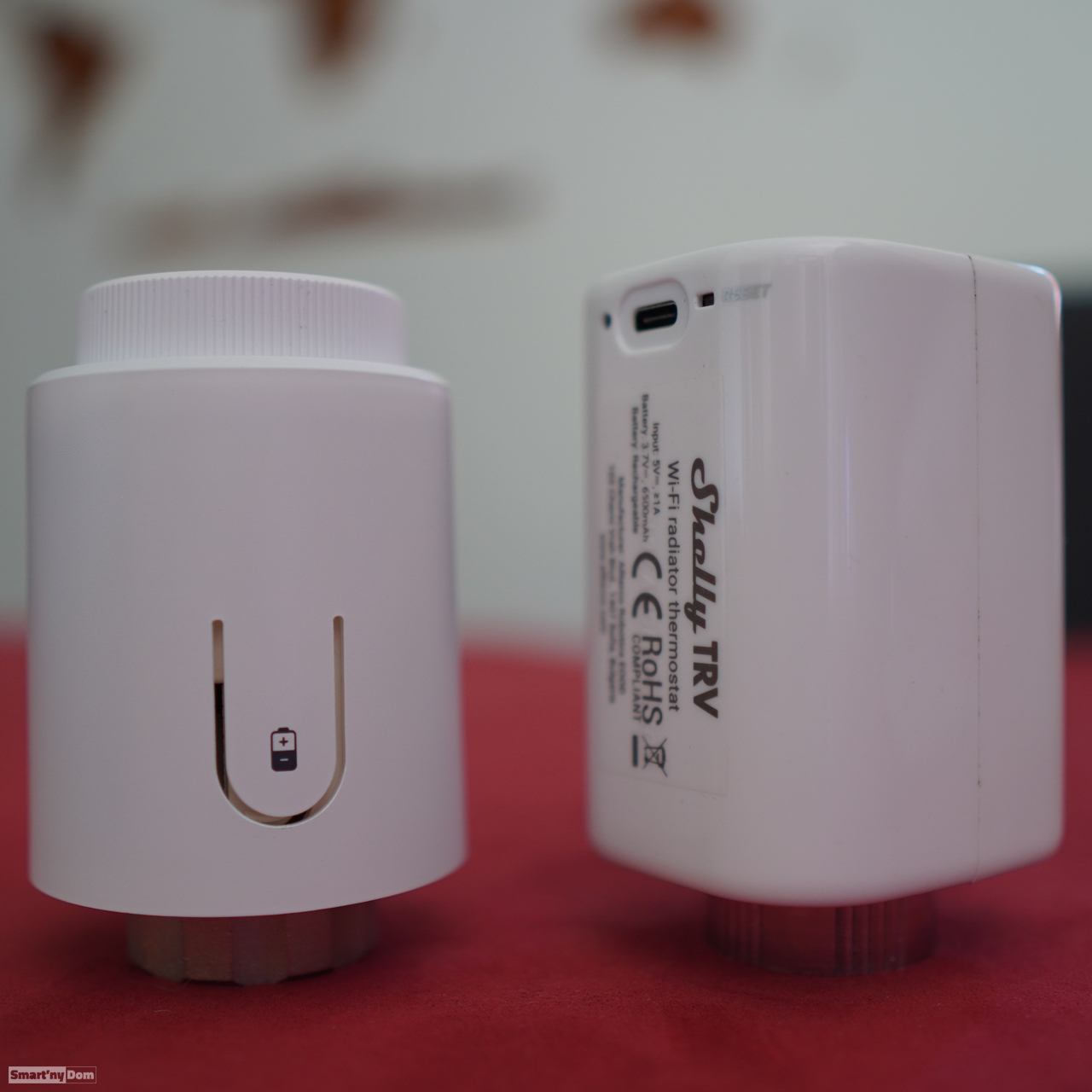

Sonoff TRV w porównaniu z Shelly TRV, którego miałem również okazję testować, jest cichszy, rozmiarowo prawie taki sam, ale sprawia wrażenie zgrabniejszego.

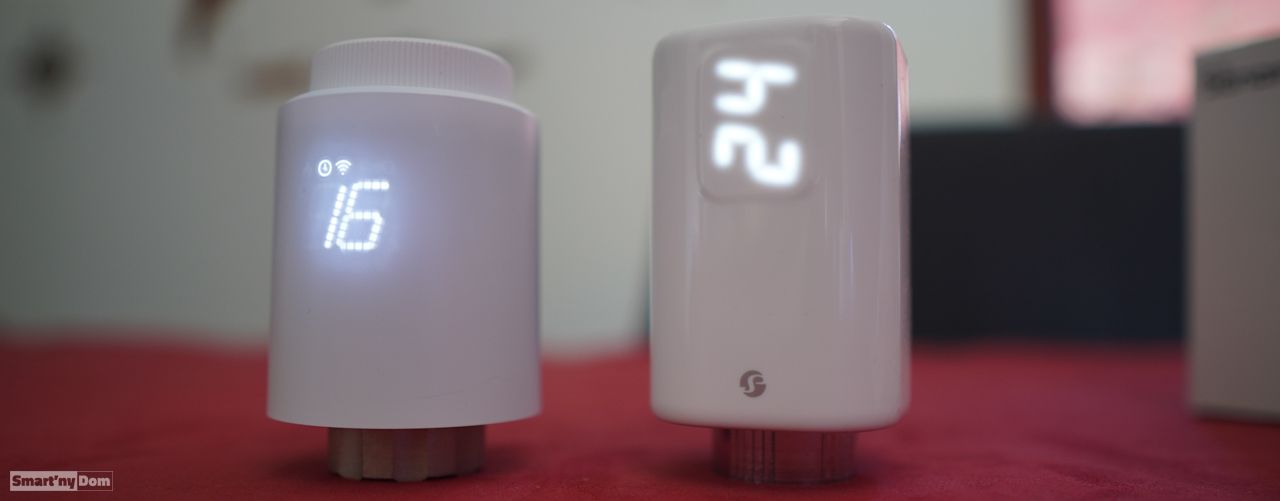

Oba wyświetlają temperaturę i nastawy  w bardzo podobny sposób. Tutaj ekipa od Sonoff’a chyba wzorowała się na Shelly, bo koncept jest taki sam.

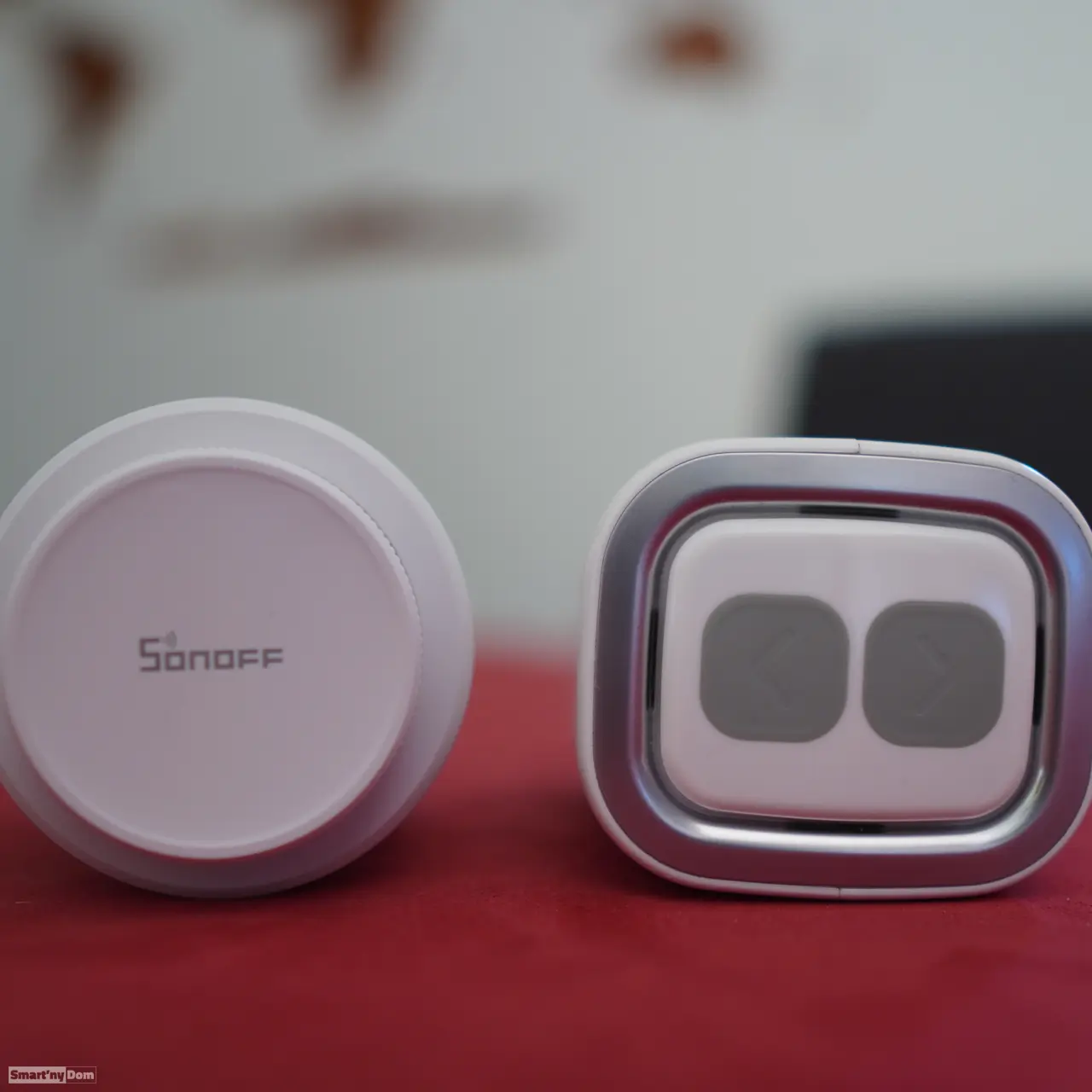

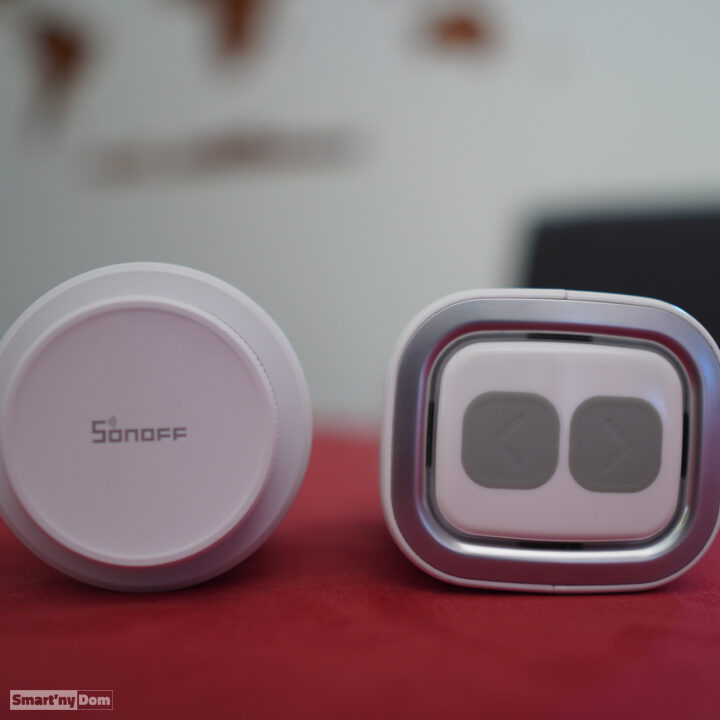

Natomiast Shelly powinno skopiować od Sonoff mechanizm ręcznej zmiany temperatury. Sonoff posiada pokrętło do zmiany temperatury, które pracuje płynnie i pozwala ustawić precyzyjnie temperaturę. W Shelly wbudowane są dwa przyciski, do zmiany temperatury góra/dół. Mnie osobiście pokrętło przypadło bardziej do gustu, może dlatego, że przyciski w Shelly działają dość topornie.

Zestawienie Sonoff oraz Shelly

	Sonoff TRV	Shelly TRV
Transmisja bezprzewodowa	ZigBee 3	WiFi 2.4GHz
Zasilanie	3 x baterie R6	Wbudowany akumulator
Czujnik temperatury	Tak	Tak
Termostat	Tak	Tak
Ręczne sterowanie	Tak – pokrętło	Tak – 2 przyciski
Funkcja anty-zamarzaniowa	Tak	Nie	W Shelly można zdefiniować profil, który może pełnić rolę funkcji anty-zamarzaniowej
Automatyczne wykrywanie otwarcia okien	Tak	Nie
Zakres nastaw	4 – 35°C	5 – 30°C
Rozdzielczość nastaw temperatury	0.5°C	1°C
Harmonogramy	Tak	Tak
Ustawianie dowolnego poziomu otwarcia zaworu	Nie	Tak
Funkcję zapobiegania zatykania zaworu	Nie	Tak	W Sonoff można zrealizować taką funkcję, np. przez scenariusze lub harmonogram
Ustawienie minimalnego położenie zaworu	Nie	Tak
Wykresy i statystyki	Tak	Tak
Prognozy zużycia gazu	Tak?	Nie	W  Sonoff ta funkcja to raczej informacja kiedy i jak długo zawór był otwarty niż prognoza gazu
Eksport danych historycznych	Tak	Tak
Sterowanie przez Internet	Tak	Tak
Adaptery montażowe	Tak	Tak
Wyświetlacz	Tak	Tak
Kalibracja czujnika temperatury	Nie	Tak
Integracja z innymi systemami do automatyki	Jeszcze utrudnione.	Tak – np. MQTT, dedykowane dodatki np. w HA, openHAB
Wsparcie przez asystentów głosowych	Nie	Tak
Cena	33 USD (2023-Wrzesień)	81 EUR (2023-Wrzesień)

Podsumowanie

Nie będę ukrywał, że przez kilka lat przewinęło mi się sporo różnych produktów od Sonoff i cieszy mnie fakt, że w końcu wypuścił na rynek głowicę termostatyczną. Głowica posiada czujnik temperatury, działa autonomicznie, ma standardowy gwint M30x1.5mm oraz adaptery, które umożliwiają montaż TRV na niestandardowych zaworach.

Głowica jest stosunkowo cicha i szybka i to niewątpliwie jej zaleta. Śmiało można ją zastosować w sypialni i nie będzie wybudzała ze snu w trakcie działania.

Pokrętło do ręcznej regulacji temperatury  pracuje poprawnie i precyzyjnie, a w przypadku zastosowania głowicy w pokoju dziecka, można zablokować ręczne zmiany temperatury.

W głowicy, według mnie, przydałaby się możliwość otwierania zaworu do określonego poziomu, na przykład 50%. O ile głowica kontroluje temperaturę w pokoju poprzez otwieranie i zamykanie zaworu, to robi to w pełni otwierając lub zamykając przepływ ciepłej wody przez kaloryfer.

Możliwość kalibracji czujnika temperatury w aplikacji też mogłaby być przydatną funkcją, gdyż Sonoff instalowany jest zaraz przy grzejniku, więc na pewno pomiary będą lekko przekłamane w stosunku do temperatury panującej w pomieszczeniu.

Głowica zasilana jest trzema bateriami R6 1.5v. Niektóre zawory termostatyczne mają wbudowany akumulator i, o ile jest to zaleta dla jednych, to wada dla drugich.

• Akumulator w każdej chwili można podładować i nie być zaskoczonym brakiem pod ręką baterii, gdy te się niespodziewanie wyczerpią. Z drugiej strony akumulator będzie tracić pojemność i, o ile nie jest standardowy i łatwo dostępny, to jego wymiana będzie trudniejsza.
• W przypadku baterii, wymiana ich jest bezproblemowa. W aplikacji można ustawić powiadomienie, kiedy ich poziom będzie na tyle niski, aby zawczasu zaopatrzyć się w nowy zestaw. No i można zawsze zastosować akumulatory w miejsce baterii.

Jak długo będą działały baterie, to okaże się w trakcie użytkowania głowicy. Dam znać w trakcie lub po sezonie grzewczym.

Na ogół nie czytam instrukcji i od razu przystępuję do instalacji urządzeń, które kupuję/testuję, aby sprawdzić, czy produkt jest intuicyjny w instalacji. W przypadku Sonoff TRV musiałem zajrzeć w instrukcję.

Po wyjęciu głowicy z opakowania i zainstalowaniu baterii przystąpiłem od razu do próby parowania Sonoff’a z mostkiem zigbee i aplikacją eWeLink. No i spędziłem parę minut, żeby to zrobić bez pozytywnego rezultatu 🤦‍♂️.

Nie rozpisując się nad moimi nieudolnymi próbami od razu napiszę co trzeba zrobić:

• Najpierw głowica musi zostać zainstalowana na grzejniku
• Po założeniu wciskamy pokrętło do regulacji temperatury
• Głowica uruchamia automatyczny test i kalibrację
• Po zakończeniu auto-testu pokrętło skręcamy do pozycji OFF
• Wciskamy pokrętło na trzy sekundy, a głowica wejdzie w tryb parowania
• Później leci już standardowo; w aplikacji eWeLink czy w innych mostkach ZigBee 3 z jakich korzystamy wyszukujemy nowe urządzenia ZigBee.

Cena głowicy to $33 z VAT i według mnie to kwota przyzwoita i bardziej rozsądna w porównaniu z Shelly, które kosztuje ponad 80 EUR. Głowica  cenowo zbliżona jest do produktów Tuya.

Czekam teraz do zimy, aby przetestować ją w warunkach bojowych.
