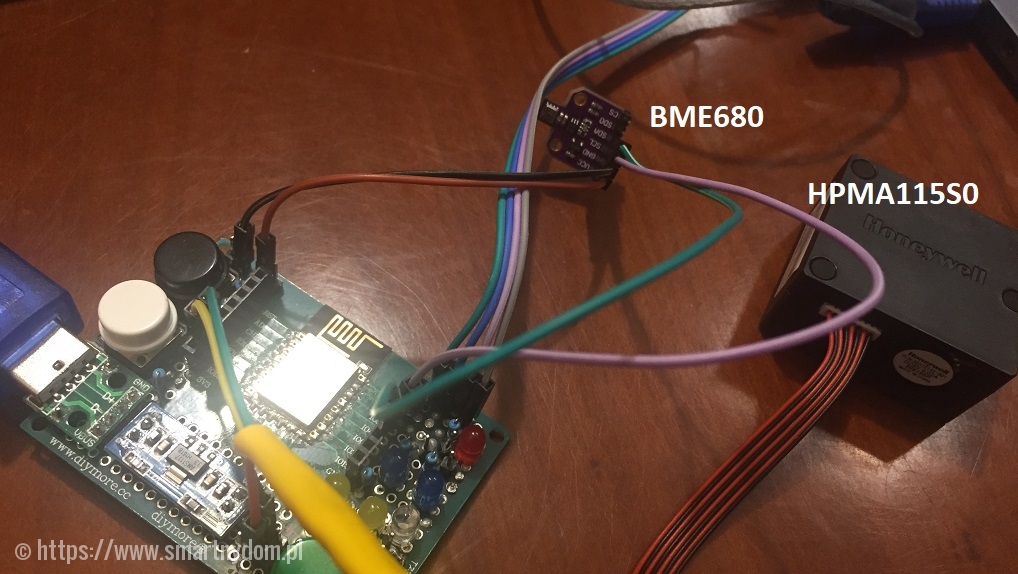

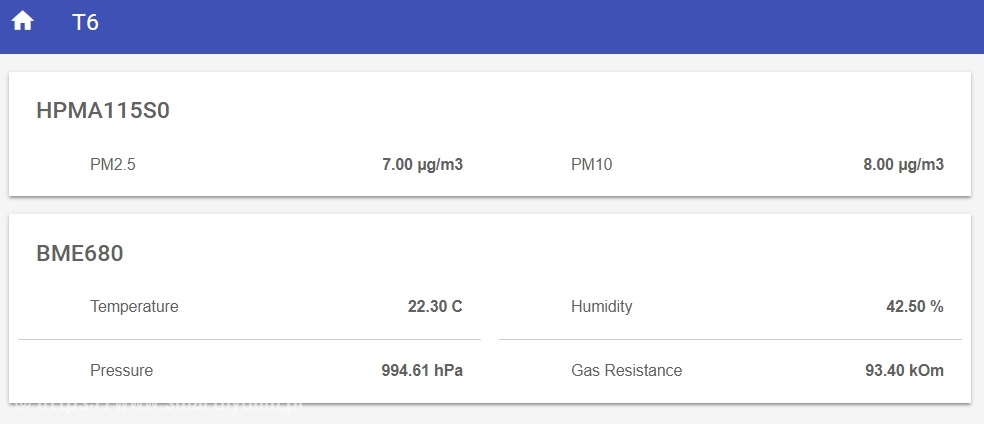

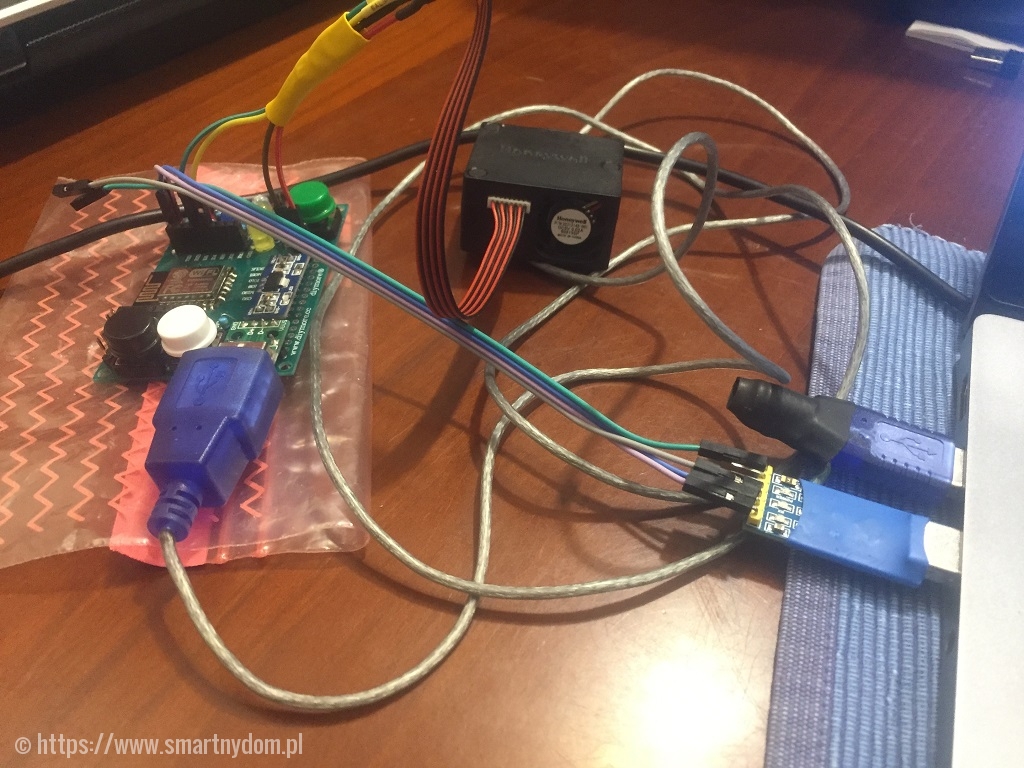

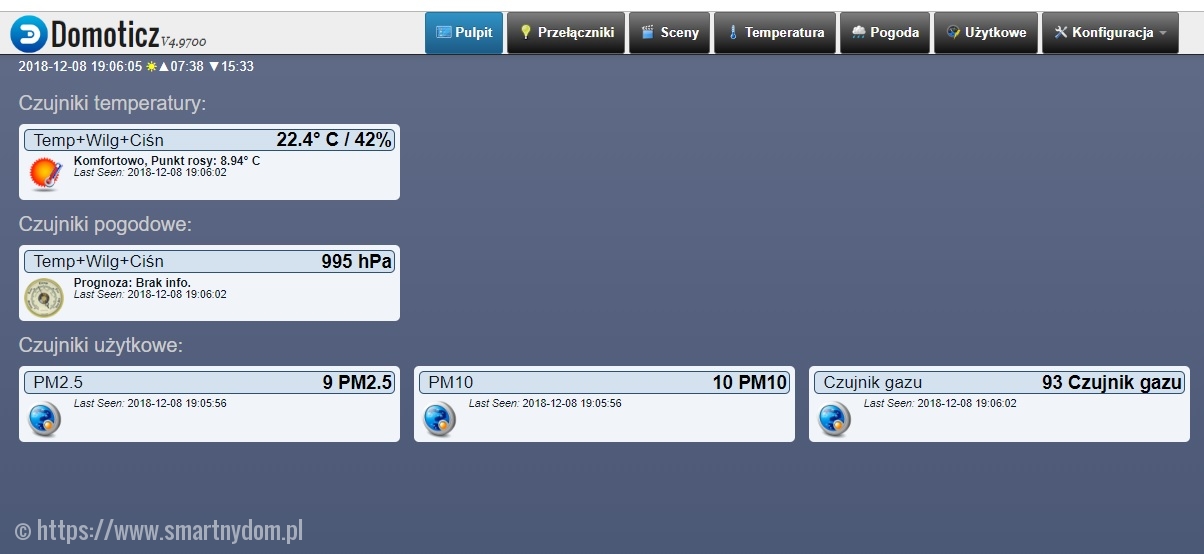

AFE Firmware T6 [Rozwiązany] AFE Firmware T6 - Warunki "powietrzne"

No to przy okazji tego pomiaru baterii ruszy temat ADC czyli wejścia analogowego 🙂 Bardzo dobrze bo oprócz tego  napięcia za pomocą takiego dzielnika można odczytywać wartości innych czujników np fotorezystor,  proste czujniki gazu  itp

@lukas121

• piszę tutaj, bo ten wątek jest o rozwoju Stacji Pogody.
• ten czujnik wiatru, o którym pisałeś - jak długo musi być robiony pomiar, żeby był w miarę sensowny. 5sek wystarczy? jest jakiś wzór, żeby z tych impulsów zliczyć później prędkość wiatru?

Tu masz pdf:

https://cdn.sparkfun.com/assets/8/4/c/d/6/Weather_Sensor_Assembly_Updated.pdf

Czujnik działa od prędkości wiatru 2,4km/h jest to jeden obrót na sekundę. Ilość impulsów na sekundę razy 2,4km daje prędkość.

Na tym filmie od 10min masz o takim czujniku:

https://www.youtube.com/watch?v=slzOhgBeQjc



zaprojektowałem moją pierwszą (w życiu) PCB dedykowaną pod stację pogody dla AFE.

Nie wiem, czy będzie działać jak ją poskładam, ale jestem optymistą 🙂

Na pokładzie 3x I2C, jeden UART, jedno wejście ON/OFF, jeden przekaźnik. Kształ, rozmiar zrobiony pod konkretną obudowę.



witam

ja bym zaproponował dwukierunkowość tego projektu na stacje pogodową wewnętrzną i zewnętrzną

w stacji pogodowej zewnętrznej można by było iść w stronę rozbudowy o czujniki wiatru, opadów, wilgotności gleby lub żyzności, sterowanie podlewaniem. rozbudowę o alternatywne zasilanie z panela

a stacja pogodowa wewnętrzna poszła by tak samo w pomiar ppm  ale na mniejszym czujniku, podstawowe pomiary temperatury wilgoci, i dodałbym wyświetlacz lub epaper(czytelniejszy niż zwykły wyświetlacz) tak ze wszystko zmieściło się w zgrabną obudowę z pleksy lub zamaskuje w jakimś zwykłym ściennym  zegarze, dodałbym diodę rgb do zmiany kolorów przy zmianie wartości ppm. a w przyszłości może udało by się wyświetlać pomiary z stacji zewnętrznej

nie wiem czy jest to możliwe do zrobienia na takim esp ale raczej tak a byłby to bardzo zaawansowany projekt

co wy na to

Na moje możliwość czasowe - za duże ;-), ale chętnie wezmę kod jak ktoś dopisze.

Jak na pierwszą płytkę spoko. Co to za obudowa do której zaprojektowałeś tą płytkę?. Dodał bym gniazdo do podłączenia zewnętrznego zasilacza. Ja swoją będę projektował na wiosnę ale już pod zasilanie solarne. Wyświetlacz na I2C można by dodać.

zrobiłem pod jakąś puche, która miałem w domu.

Płytki już mam na cle - szybko wyprodukowałi i przyszły. Fajnie to zgrane jezt EasyEDA + te stronki z częściami i PCB

Fajnie wygląda ta płytka, ale widzę potrzebę modyfikacji:

1. odległość między neutralnym i fazowym zasilania powinna być zawsze minimum 4 mm;

2. widzę tylko jedną stronę, więc mam nadzieję, że na drugiej jest powielony obwód obciążenia przekaźnika, bo 10 czy 16 A to poważne prądy, ewentualnie pogrubienie cyną nie zaszkodzi;

3. wysunąłbym ten przekaźnik "do przodu" bo zarówno przekaźnik jak i zasilacz będą się grzały, a teraz się wzajemnie dodatkowo podgrzewają, przy okazji terminale obciążenia będą w linii z terminalami zasilania;

4. przydałby się dodatkowy terminal zasilania +5V ze zworą wyboru z czego zasilamy - np gdyby sekcję zasilania przesunąć wraz z przekaźnikiem, to "z tyłu" zrobi się miejsce na terminal prądu stałego;

5. na opisach jest chyba literówka, bo szyna I2 to linie SDA i SCL.

Ad1 powinno być min 4m - użyłem trochę szerzsze złącza niż w sonoff

Ad2 są z dwóch stron i po drugiej stronie można pocynować

Ad3. ok

Ad4. zapomniałem

Ad6. zgadza się

Ad5 zgadza się

Gratuluję wygląda naprawdę dobrze, jak to dopracujesz to zamów kilka płytek więcej sam wezmę jedną dla siebie

Ja również chętnie bym płytkę przygarnął



Dzień dobry,

Czy była by możliwość w ewentualnych kolejnych wersjach zmiany przez usera GPIO na których "lata" I2C? Na przykład w panelu konfiguracyjnym? Taką opcję wygooglowałem w Tasmocie.

Padł mi w domu DHT22 podłączony do Sonoff Basic z AFE T2 - zaczął pokazywać jakieś absurdalne wartości wilgotności i z braku laku chciałem go podmienić na BME280 i T6, ale na RX/TX z oczywistych przyczyn nie pojedzie 🙂
